自行车无叉车轮连接结构设计

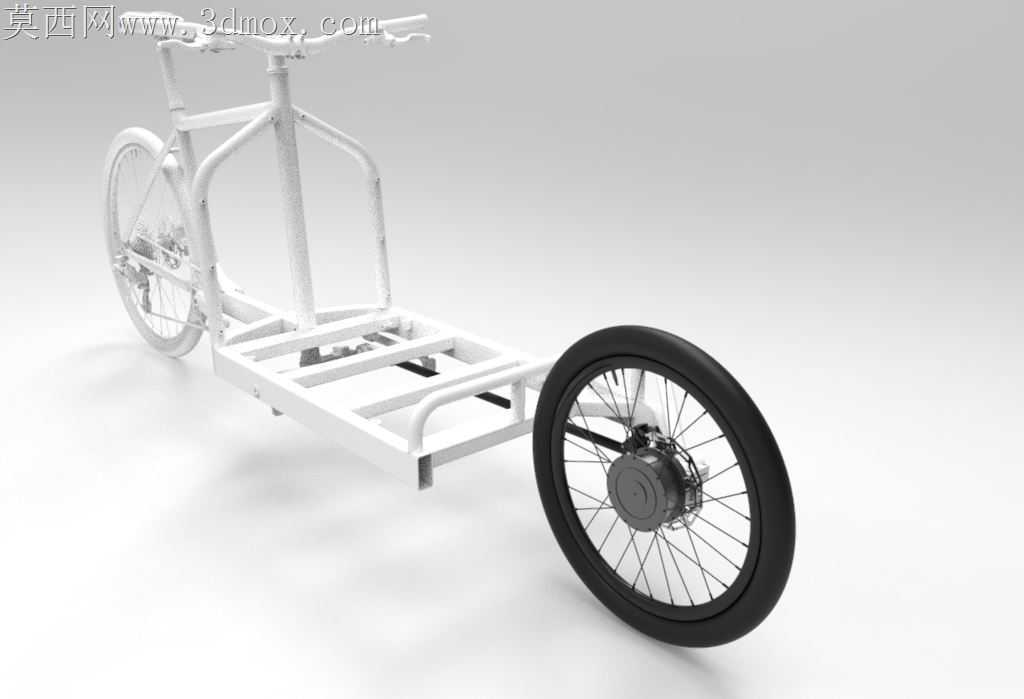

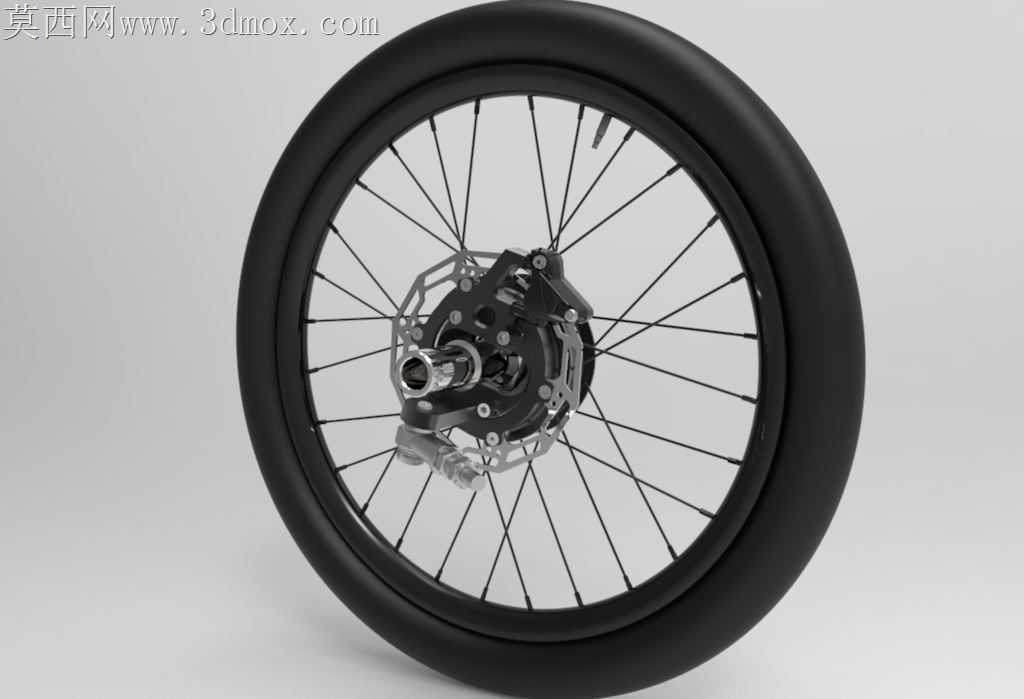

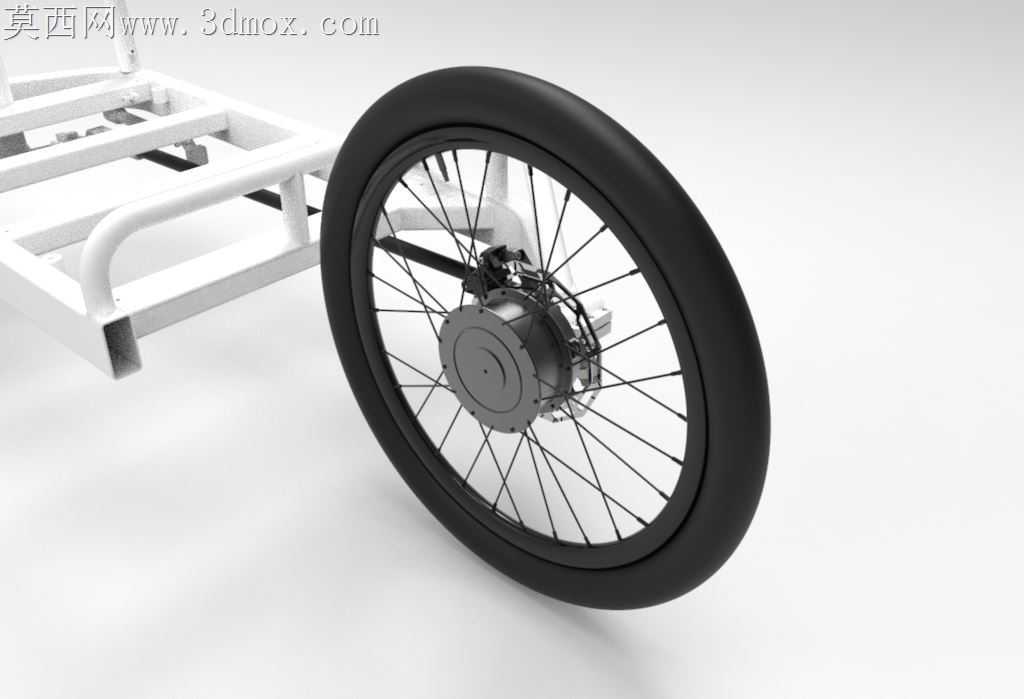

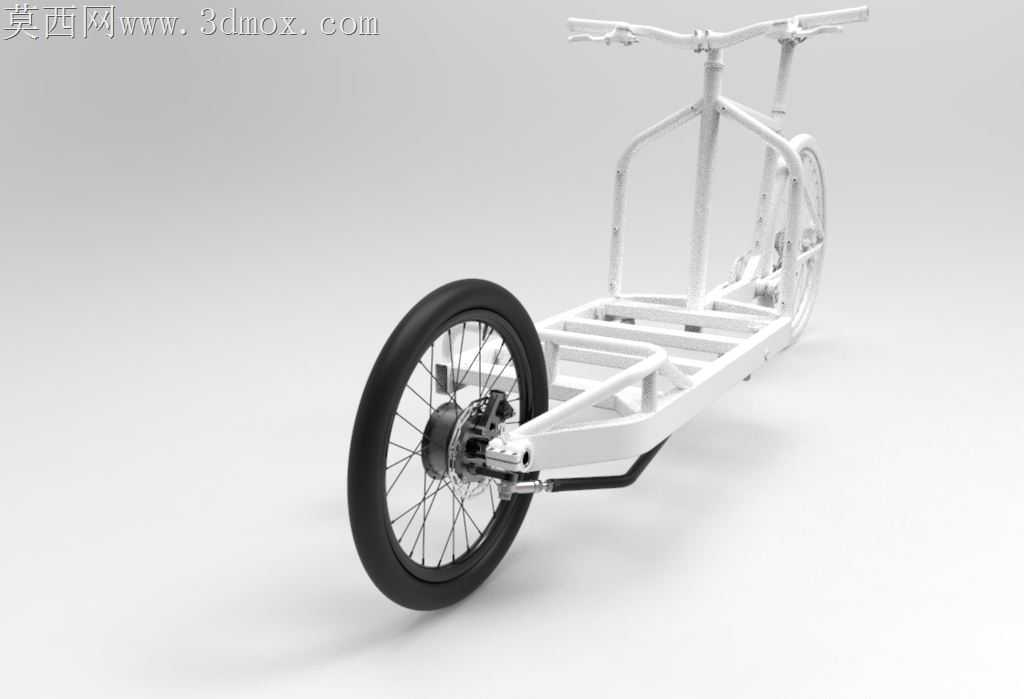

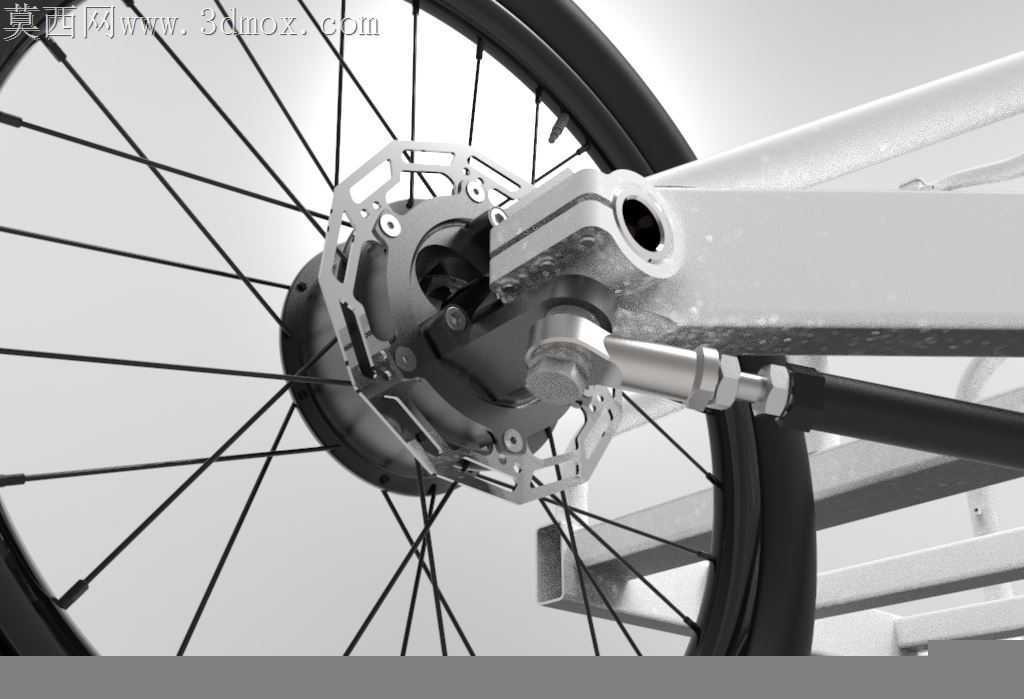

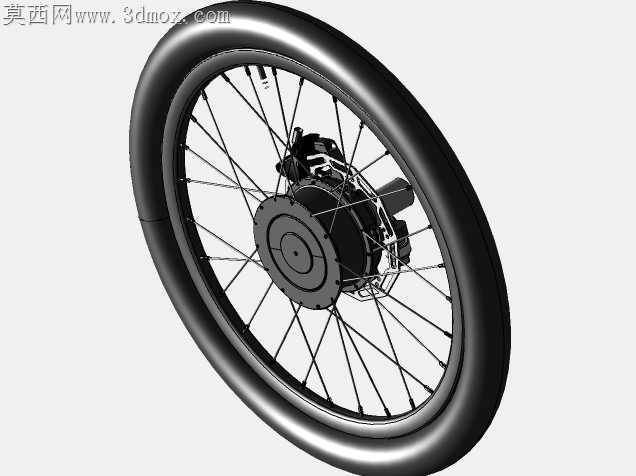

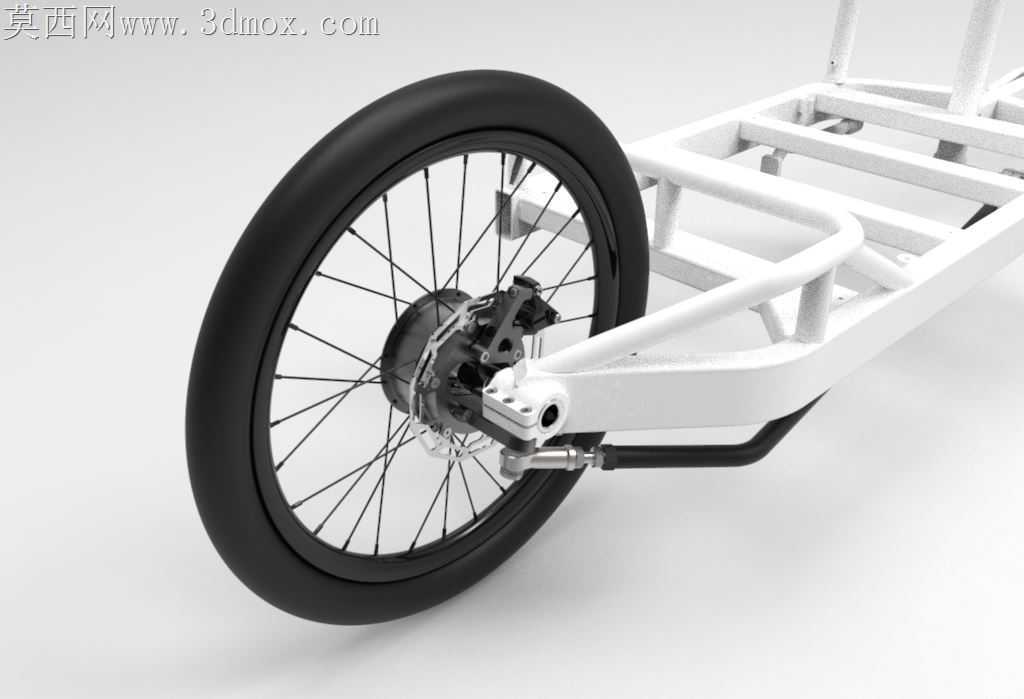

传统自行车前叉长期存在侧向受力易形变、轮组拆装对位耗时长的痛点，这套无叉车轮结构直接跳开叉臂夹持的固有思路，把轮组承载点从两侧叉端转移到轮轴单侧的连接基座上，从根源上消解了叉臂平行度公差带来的刹车蹭碟、轮组偏摆隐患。轮轴与车架连接端做了阶梯式轴肩定位，轴肩端面的粗糙度控制在Ra1.6以内，配合端面的环形密封槽嵌入丁腈橡胶密封圈，既能阻挡骑行中带入的泥水、砂砾进入轴承滚道，也能抵消单侧承载带来的轴向窜动，避免长期颠簸工况下轴端锁紧螺母松脱。碟刹卡钳直接集成在连接基座的悬臂凸台上，卡钳安装面与轮轴中心线的垂直度公差控制在0.02mm以内，不需要像传统结构那样反复调整垫片来对齐碟片，装配时只要把轮组推入轴位锁紧，碟片自然落在卡钳两个来令片的中间间隙里，拆装维护的效率能提升六成以上。辐条采用不等长交叉编法，靠近连接基座一侧的辐条加粗0.5mm线径，抵消单侧承载带来的轮圈应力偏移，轮圈的胎座边缘做了微小的圆弧过渡，避免硬边轮胎拆装时割伤胎唇。连接基座与车架管的衔接处没有做生硬的直角拼接，而是顺着管材的弯曲弧度做了平滑的壁厚渐变，从基座处的5mm壁厚慢慢过渡到车架主管的2.5mm壁厚，既不会因为应力集中在焊缝位置出现疲劳断裂，也不会因为局部堆料过多增加不必要的重量。刹车油管顺着车架下管的内侧走线，在连接基座位置预留了刚好的油管固定卡扣位，不会出现转向时油管拉扯、磨损外皮层的问题。轮组外侧没有传统叉臂的遮挡，辐条转动时的空气紊流能顺着轮侧直接散开，高速巡航时的风阻比传统有叉结构降低不少，同时也给改装大尺寸碟片、内置花鼓发电结构留出了充足的空间，不需要额外打磨叉臂避让部件。日常调试时不需要反复调整两侧叉脚的锁紧力度，只要确认轴端锁紧扭矩达到设定值，轮组的径向跳动量就能控制在0.1mm以内，哪怕是长时间在非铺装路面骑行，也不会出现传统结构常见的叉脚外扩、轮组松垮的问题。
