Naca翼型RC航模机翼结构设计方案

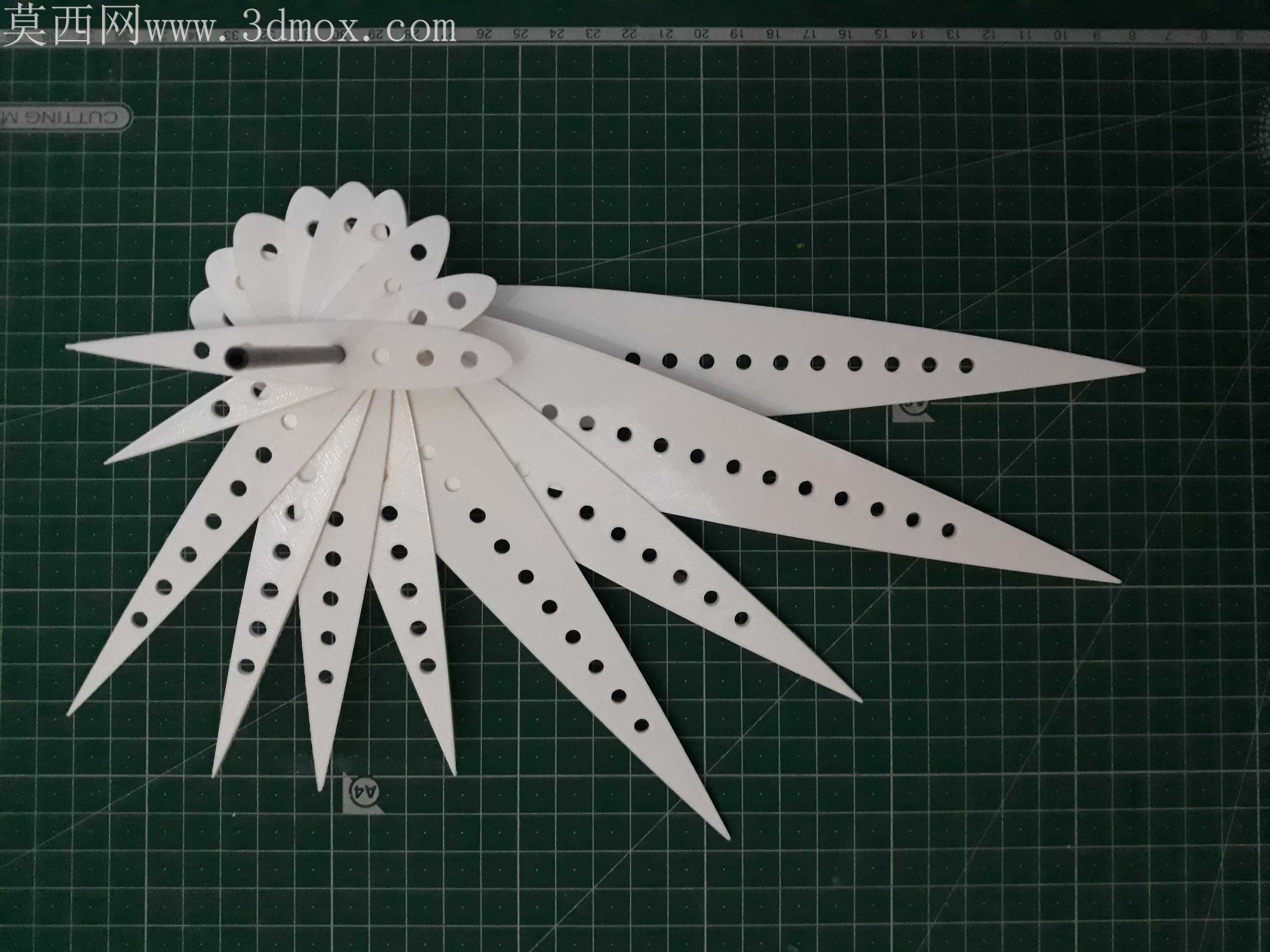

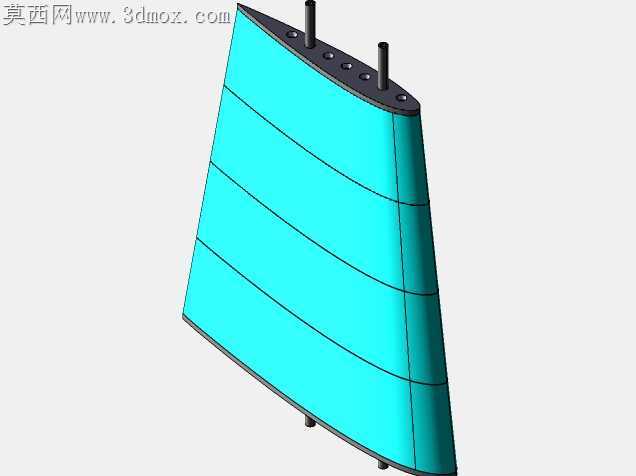

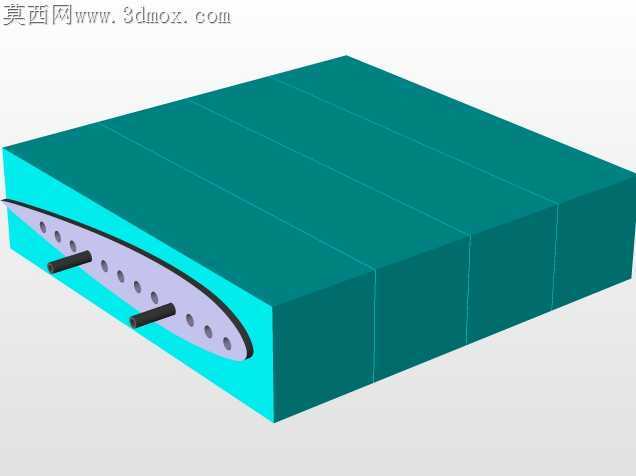

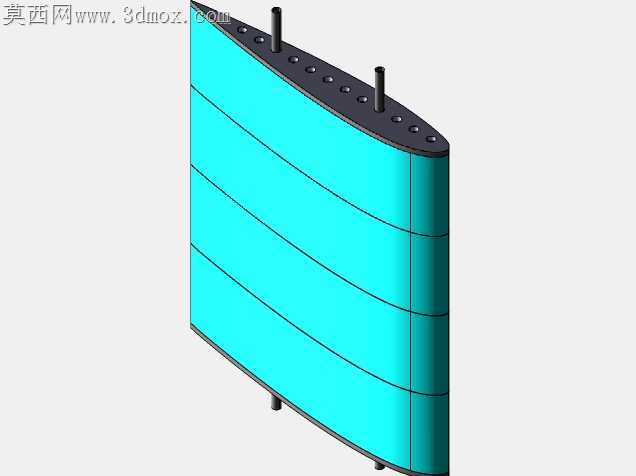

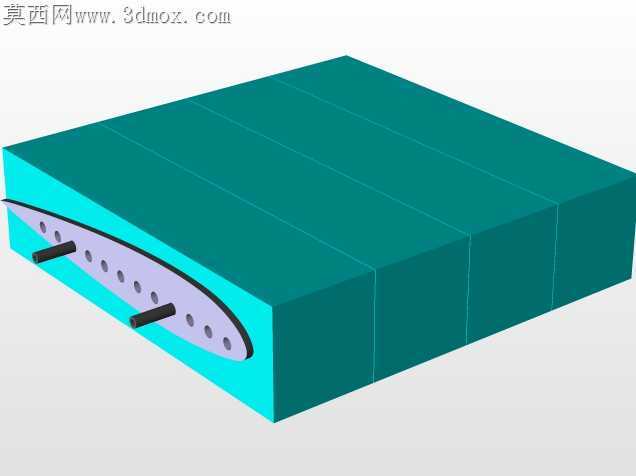

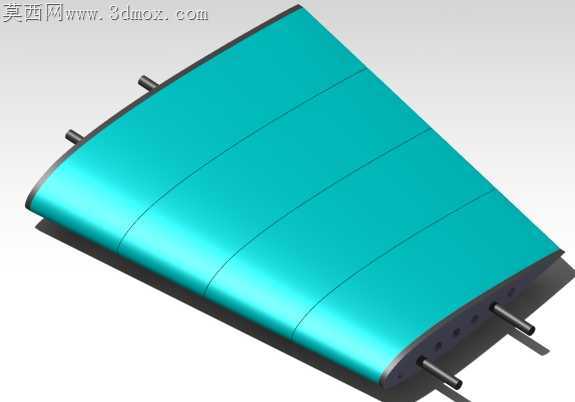

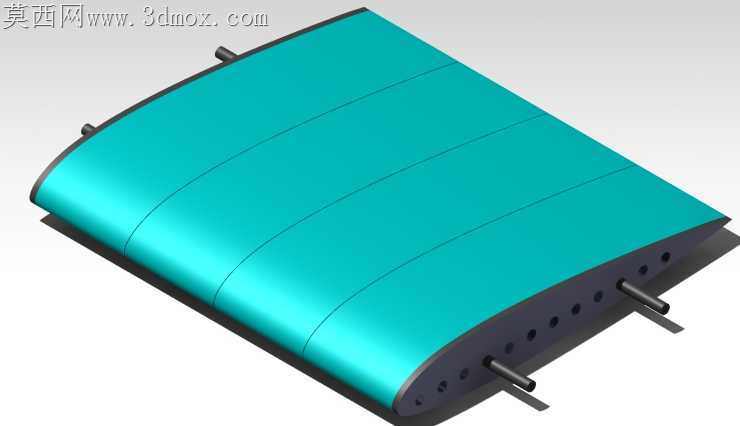

聚氨酯泡沫航模机翼加工时，常出现翼型曲面走刀偏差、蒙皮粘接面翘曲、翼根安装座定位偏移的问题，这套翼型结构在设计阶段就针对热丝切割工艺做了全链路适配。翼面分段肋位的排布完全匹配热丝切割的走刀路径，每道肋条的棱边都做了0.2mm的圆角过渡，避免热丝高温切割泡沫时出现局部过熔塌边，切割完成后翼面的曲面轮廓度能控制在0.15mm以内，无需后期大量打磨修型。翼梢位置的两根定位柱并非等直径设计，靠近翼根侧的柱体带1°的拔模斜度，插入机身安装座时能自动导正，不会因为泡沫件的轻微形变出现装配卡滞，柱体根部做了2mm宽的加厚凸台，分散飞行时翼面产生的弯曲载荷，避免泡沫材质在应力集中处出现撕裂。翼面表面的四道横向分隔槽深度控制在1.5mm，刚好能容纳碳纤维加强片的嵌入深度，粘接加强片后不会突出翼面影响蒙皮铺贴，槽底的平面度经过校准，加强片铺贴后不会出现局部拱起，能均匀分担翼面的气动载荷。翼根端面的安装孔位做了沉台设计，螺丝锁紧时不会压溃表层泡沫，沉台深度刚好匹配尼龙垫片的厚度，锁紧后垫片与翼根端面完全齐平，不会和机身对接面出现间隙。热丝切割时的起刀点设置在翼型后缘的非气动工作面，起刀留下的微小熔接痕位于后缘的拼接缝内，后续粘接后缘条时能完全覆盖，不会破坏翼面的气动外形。翼型的前缘曲率做了微调，相比标准Naca翼型的前缘弧度放缓0.3°，热丝切割时走丝速度可以提升30%也不会出现前缘过切，切割完成后的前缘形状圆滑过渡，不需要额外刮削修型就能达到蒙皮铺贴的要求。翼面内部的减重空腔并非完全等壁厚设计，靠近翼根的区域壁厚增加1mm，承受飞行时的最大弯矩，靠近翼梢的区域壁厚减薄0.5mm，降低翼面末端的转动惯量，提升航模飞行时的操控响应速度。翼面上的天线安装孔位做了同轴度校准，孔壁与翼面曲面保持垂直，安装天线后不会出现倾斜，避免影响信号接收效果，孔口位置做了微小倒角，穿线时不会刮伤天线的绝缘外皮。
