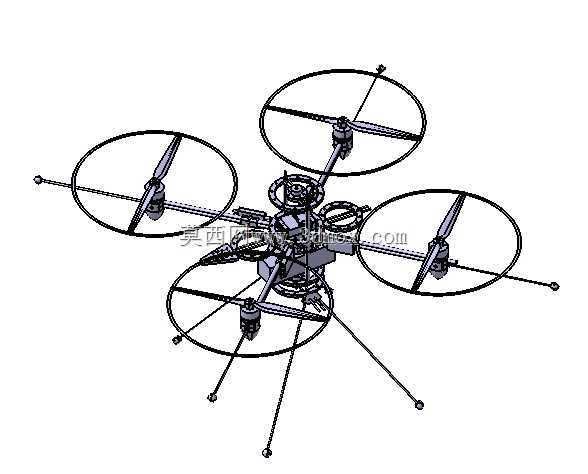

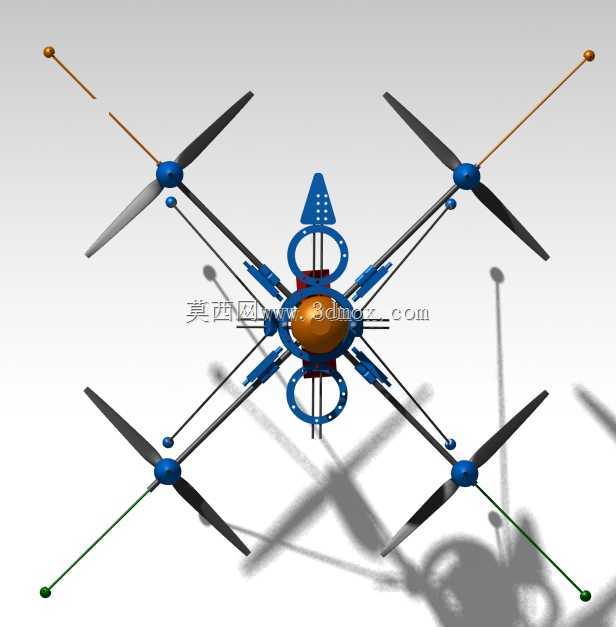

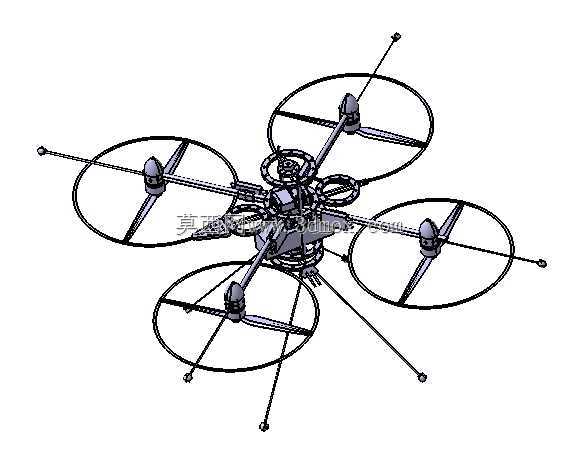

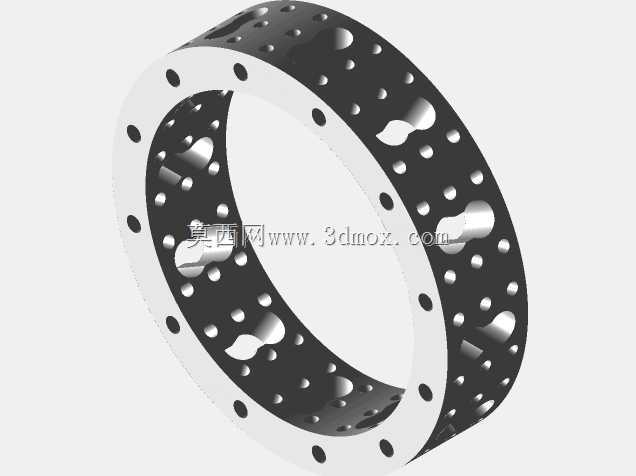

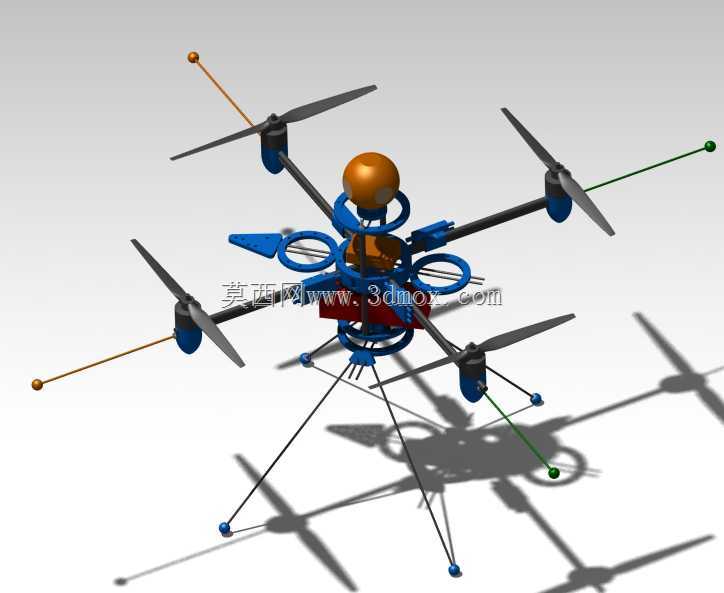

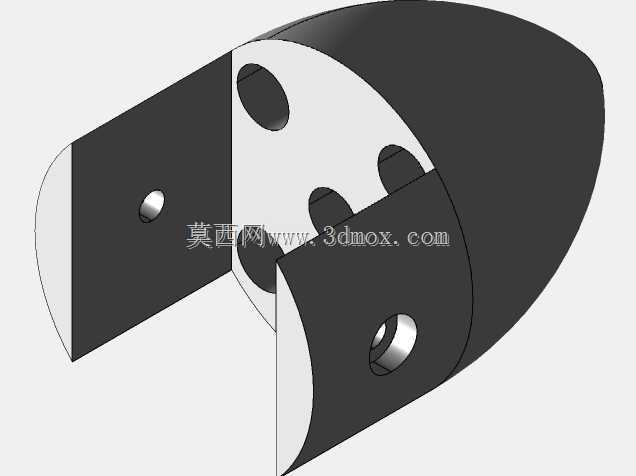

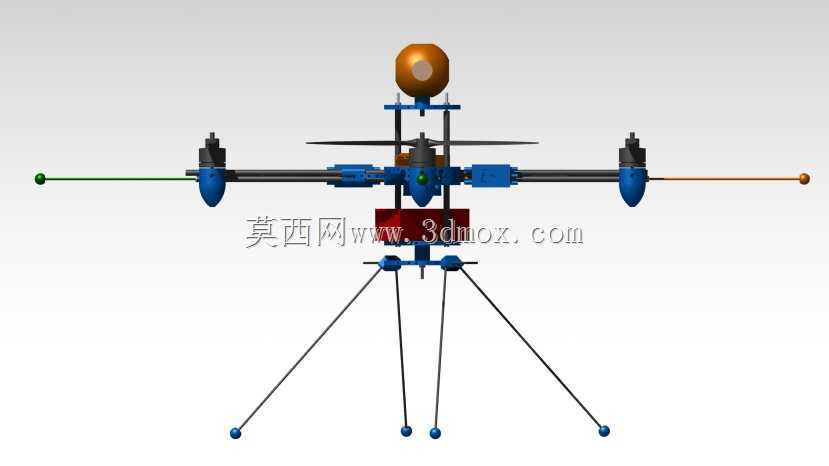

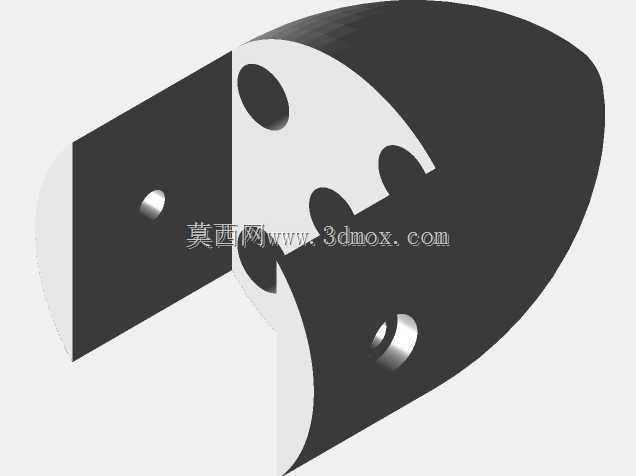

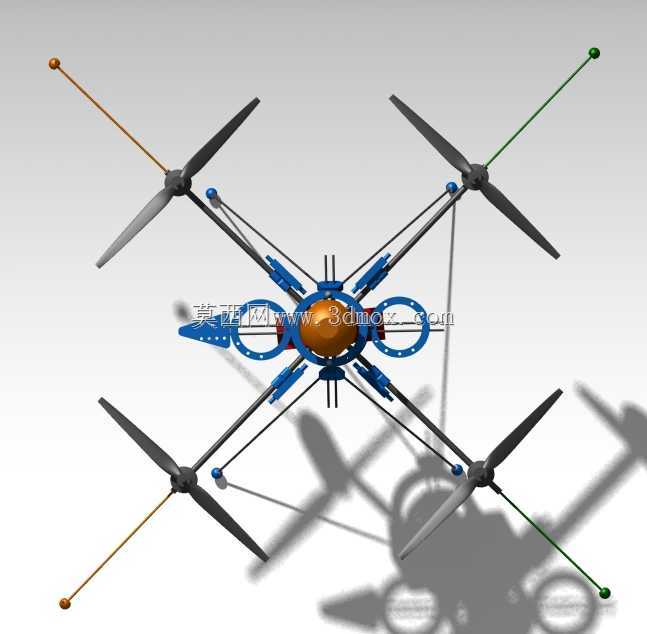

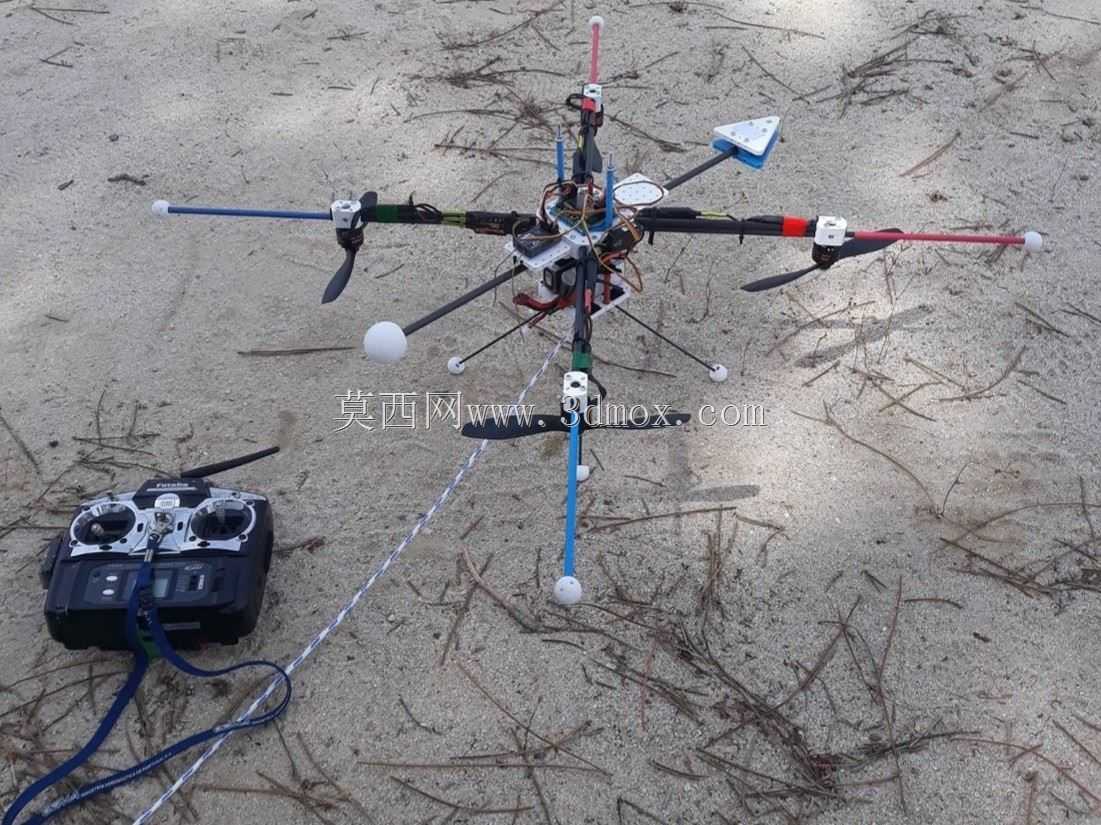

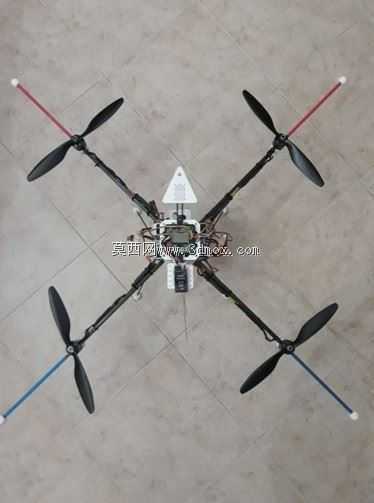

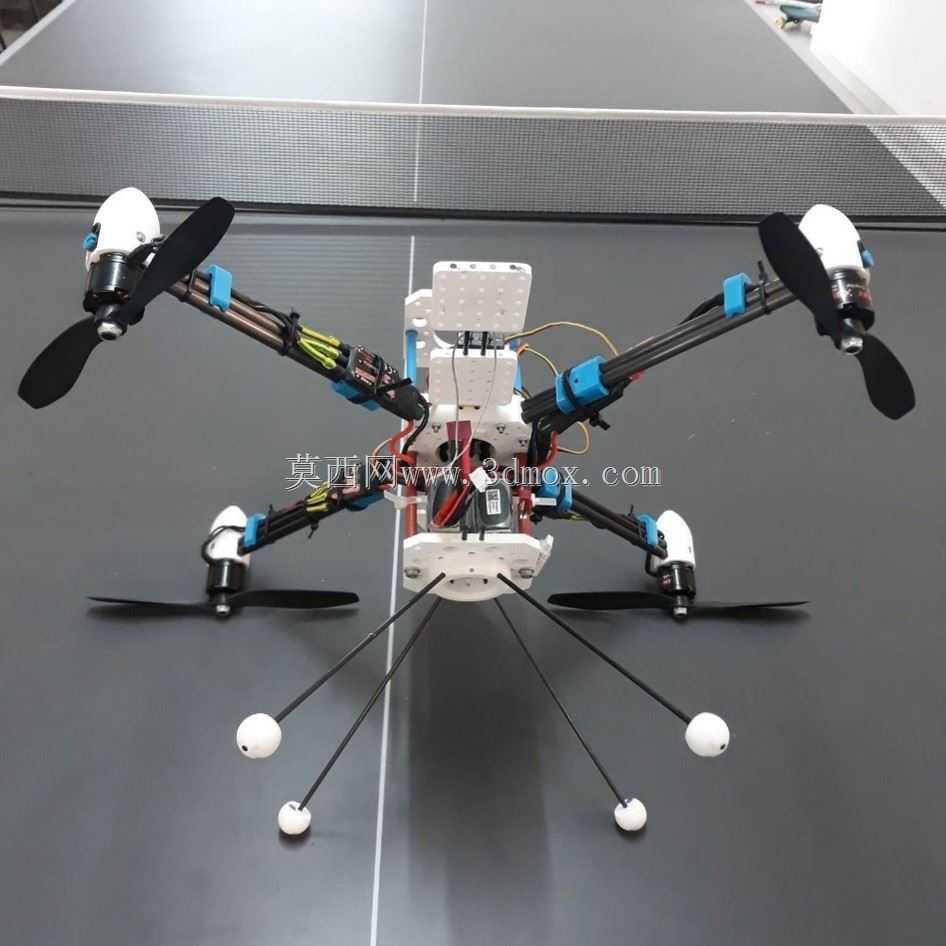

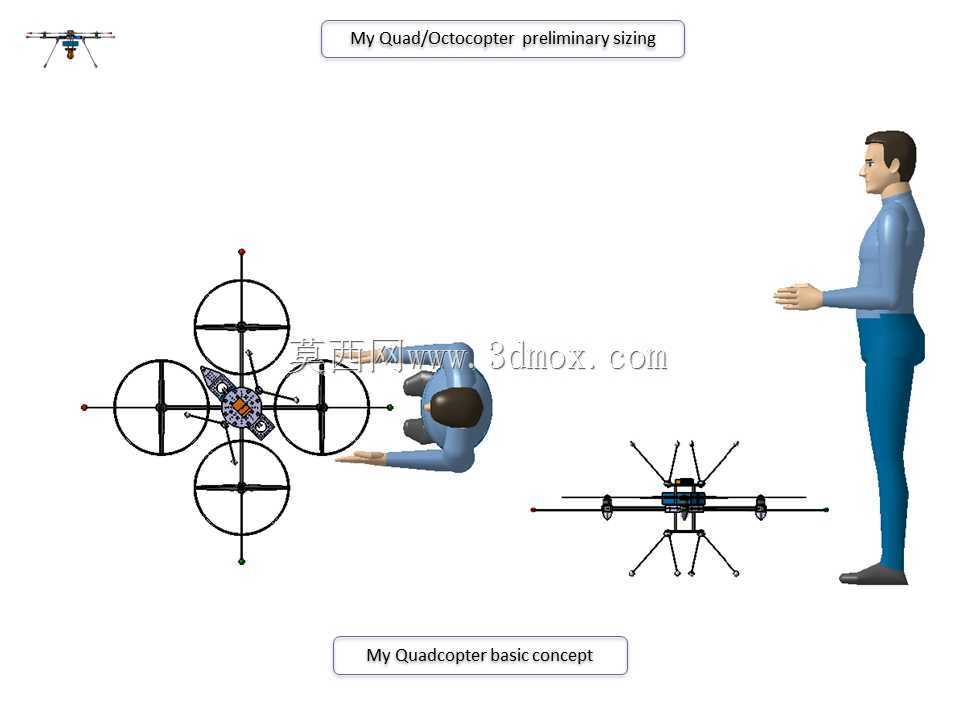

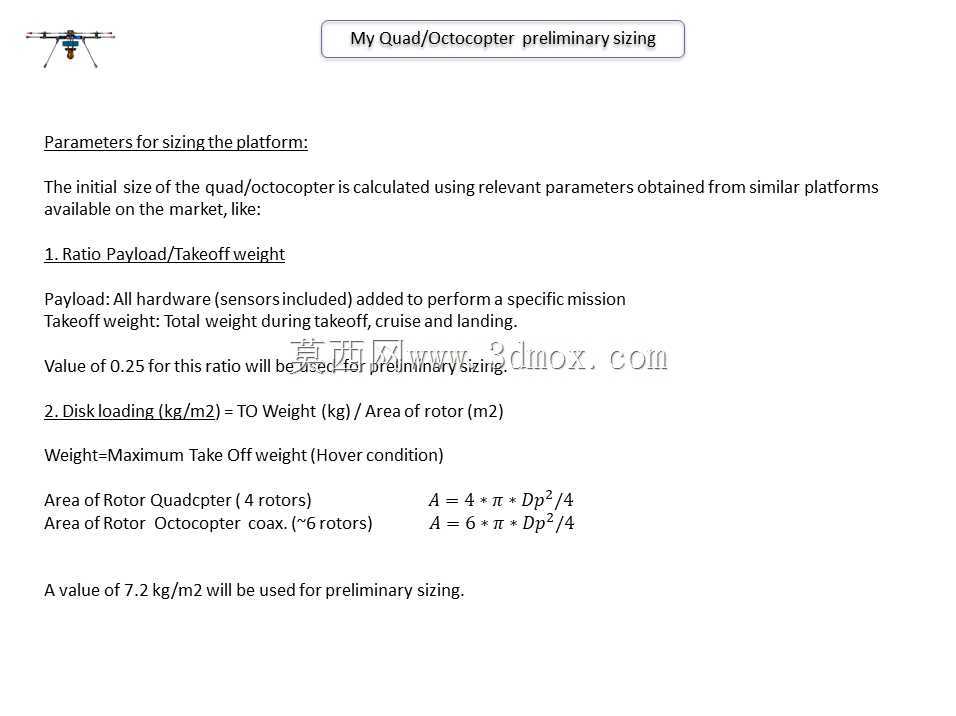

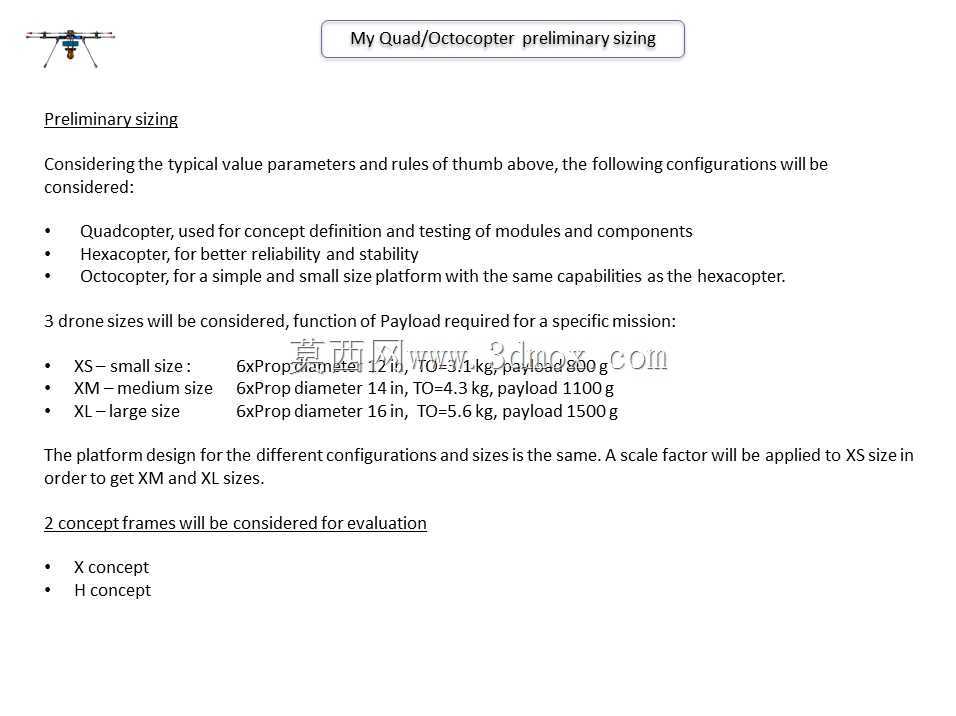

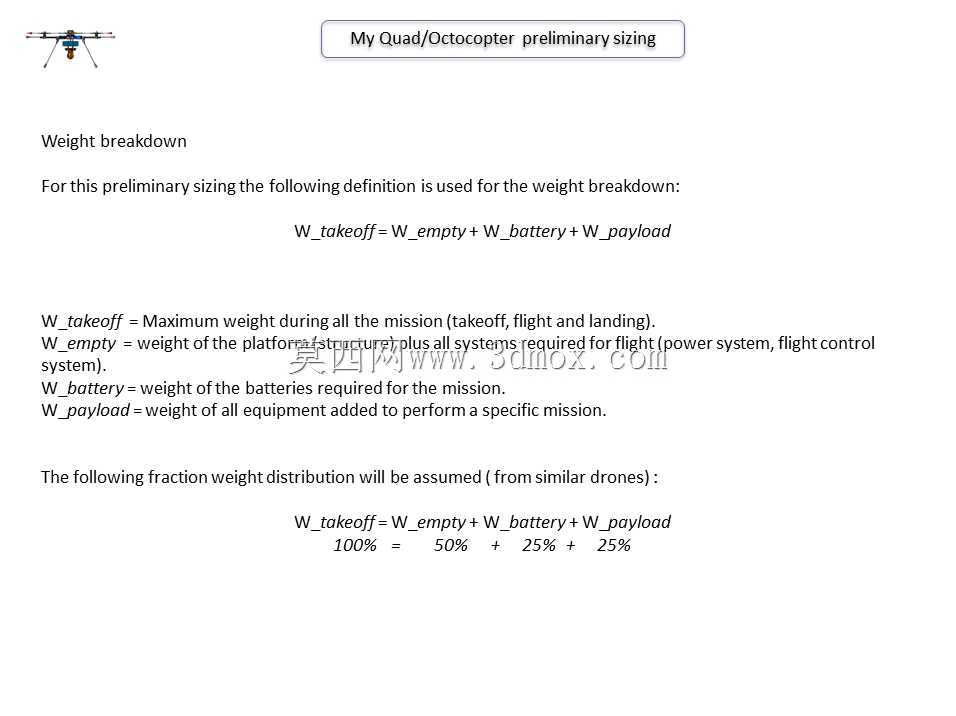

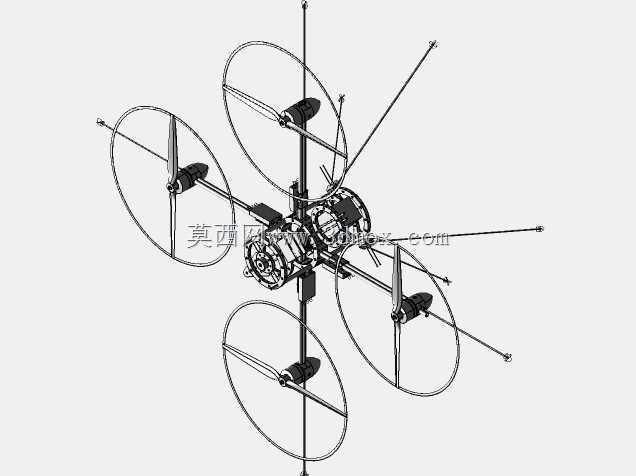

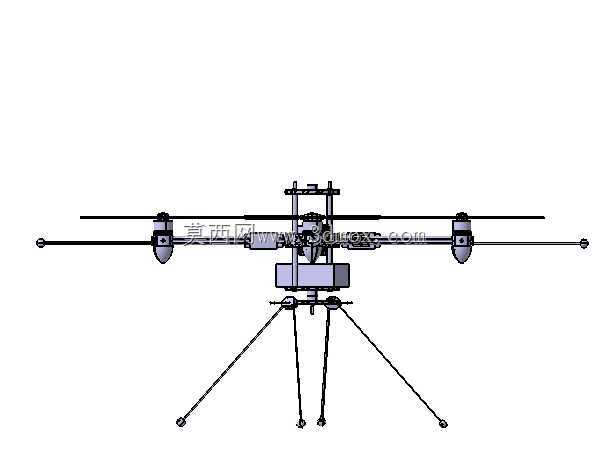

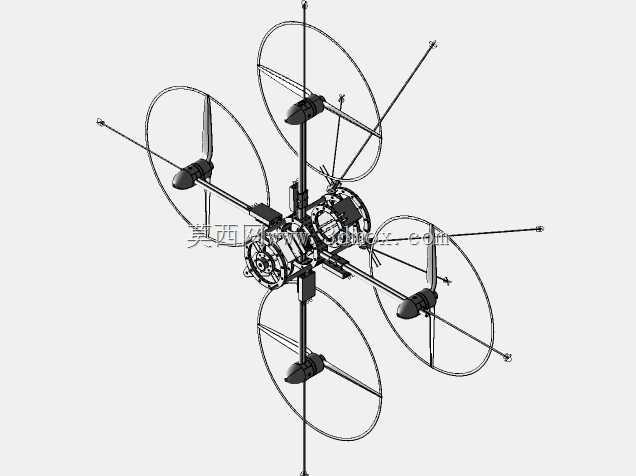

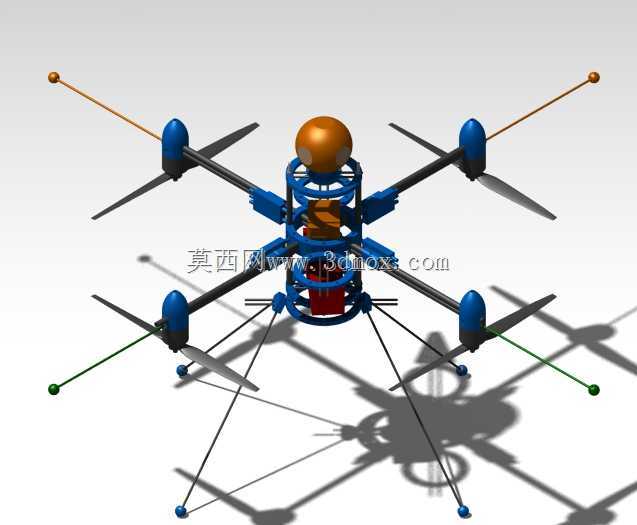

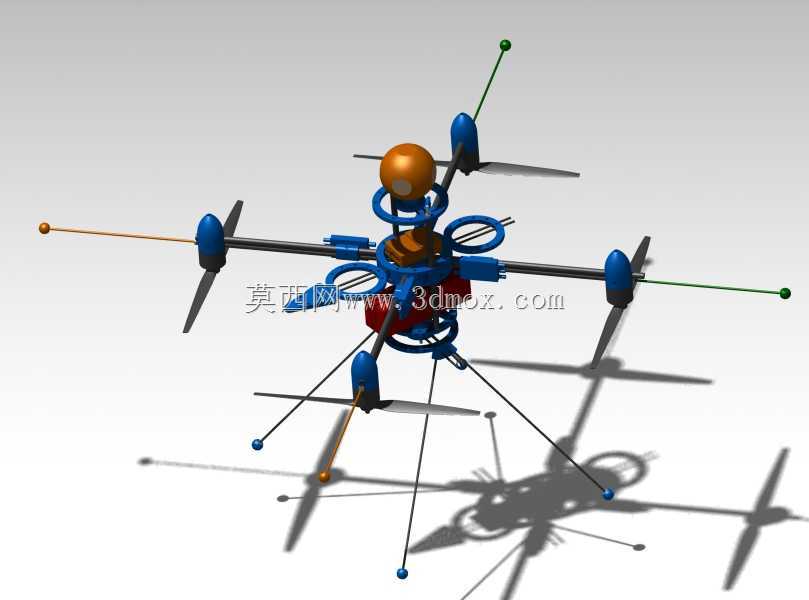

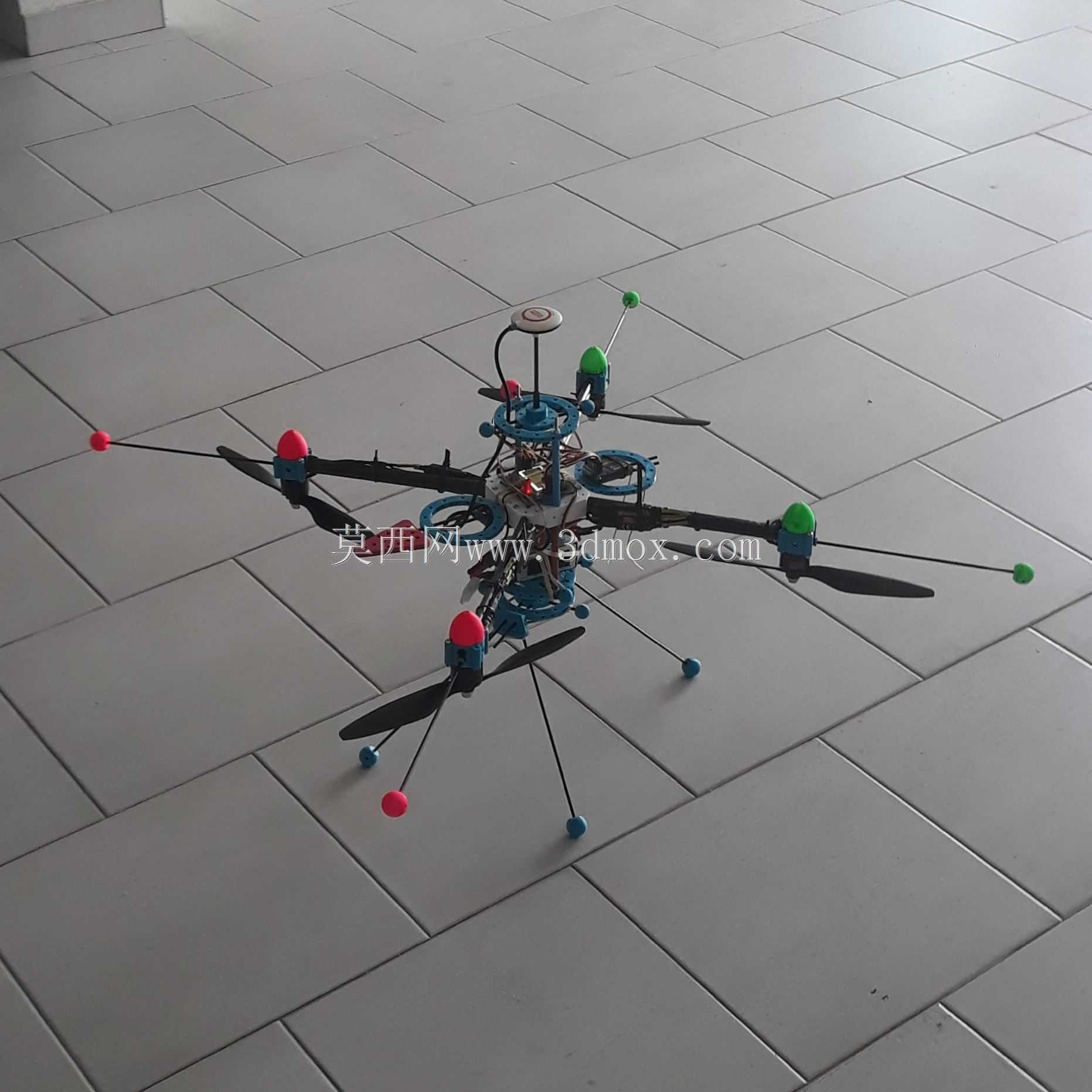

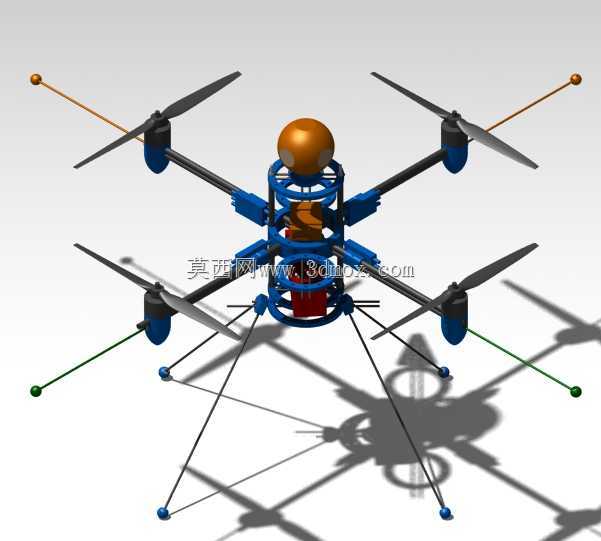

  这款四旋翼飞行器采用全3D打印主体结构设计,最大起飞重量控制在4Kg以内,适配个人DIY制作、小型航拍作业、低空环境探测等多类场景需求,整体机架布局采用经典X型四轴分布,四个动力臂沿中心机体呈90度夹角均匀延伸,每个臂端预留标准电机安装位,可适配常规22、28系列外转子无刷电机,安装孔位兼容市面主流航模电机固定孔距,无需额外打孔修改即可完成动力组件装配。起落架采用四点式斜撑结构,从中心机体下方向外下方延伸,支腿末端设置球形缓冲脚垫,可在硬地、草坪等不同起降面吸收着陆冲击,同时支腿的倾斜角度经过反复校核,既保证足够的支撑跨度避免起降侧翻,又不会遮挡下方搭载的任务设备视野,支腿与中心机体的连接位置采用快拆卡扣设计,日常收纳运输时可快速拆卸支腿,缩小整机收纳体积。

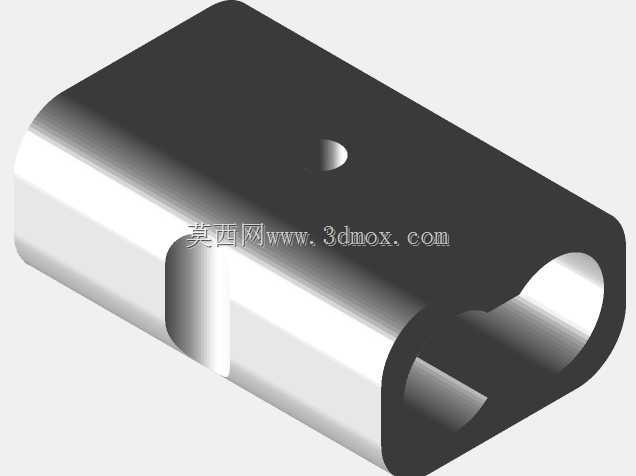

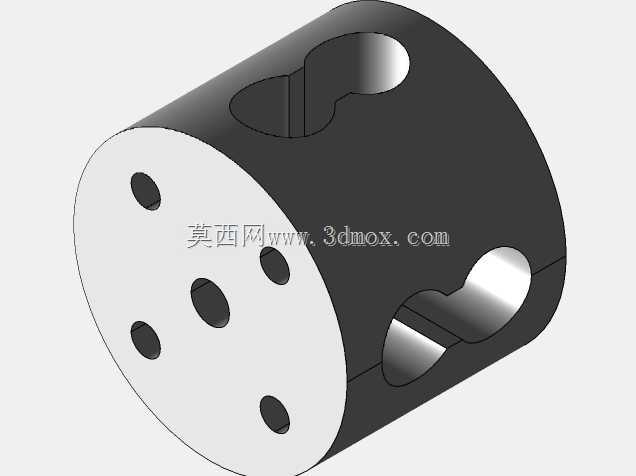

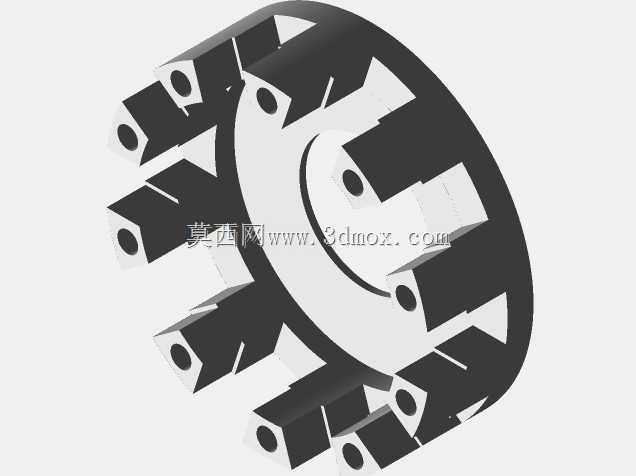

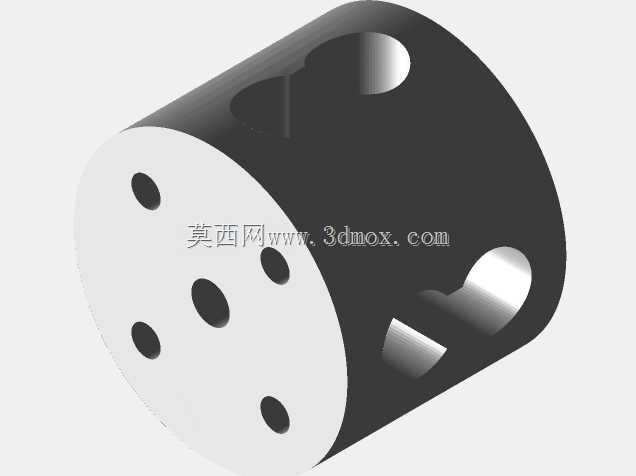

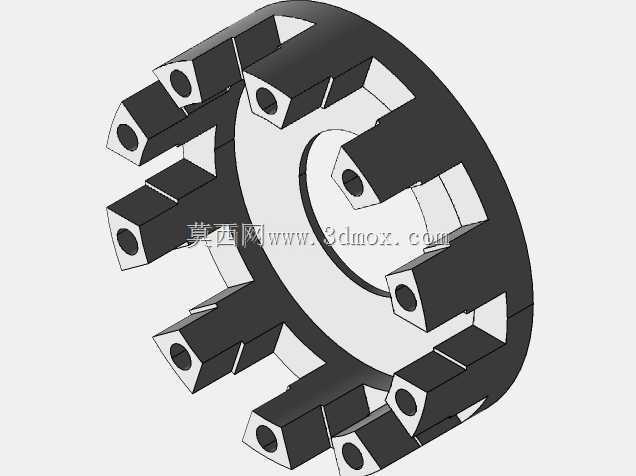

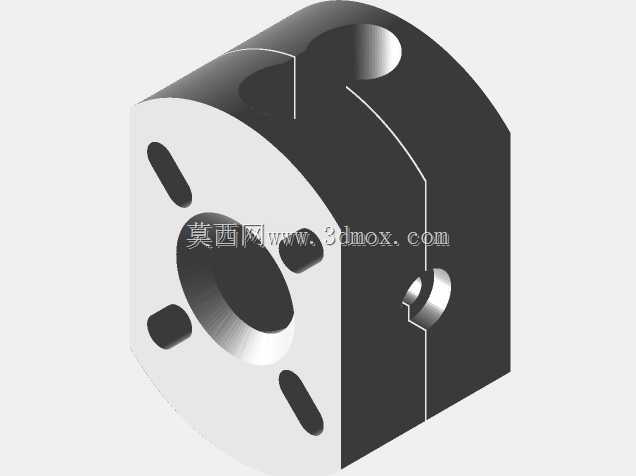

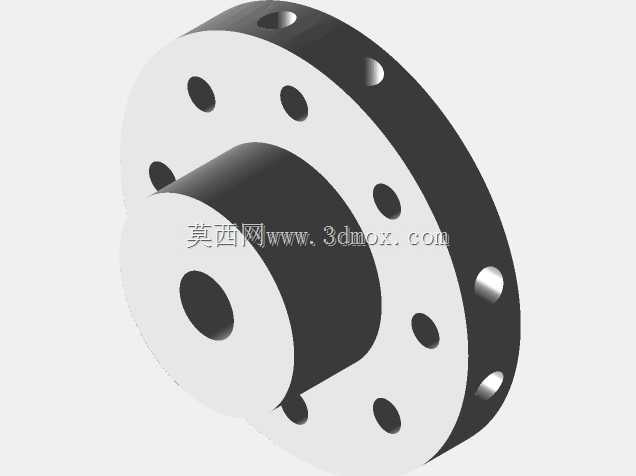

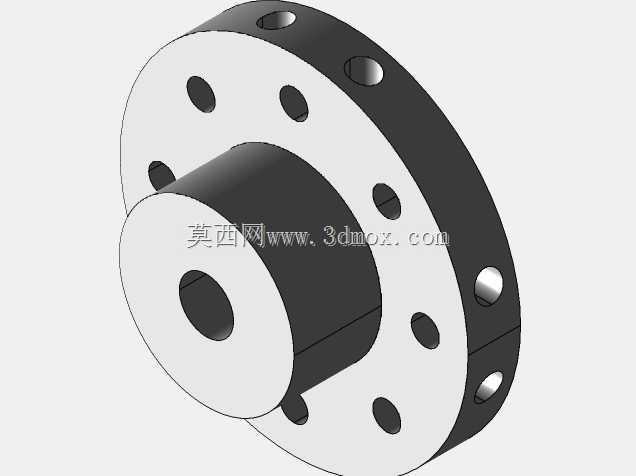

  中心机体上层预留通用载荷安装平台,可搭载运动相机、小型气体检测模块、轻量化测绘传感器等不同任务设备,安装平台设置多组标准M3螺纹孔位,孔位间距按照通用航模载荷安装规范排布,可直接固定市面多数小型航拍与探测载荷,无需额外制作转接支架。动力臂采用碳管与3D打印接头组合的结构形式,碳管承担主要的抗弯载荷,3D打印接头负责连接中心板、电机座与碳管,接头处设计有防滑定位槽,装配时碳管插入接头后通过顶丝固定,可避免飞行过程中臂体转动导致的动力轴线偏移。

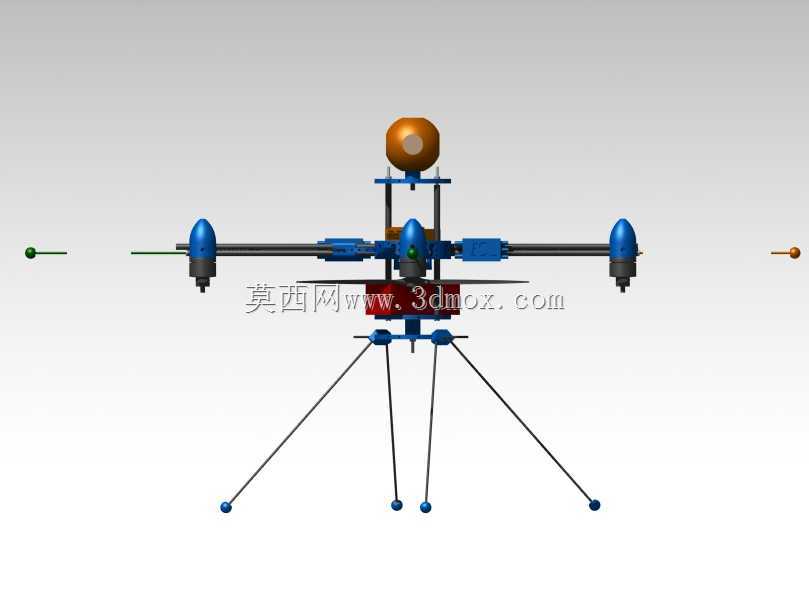

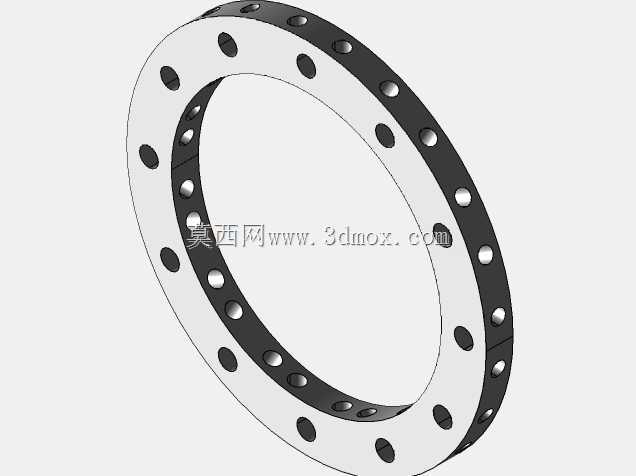

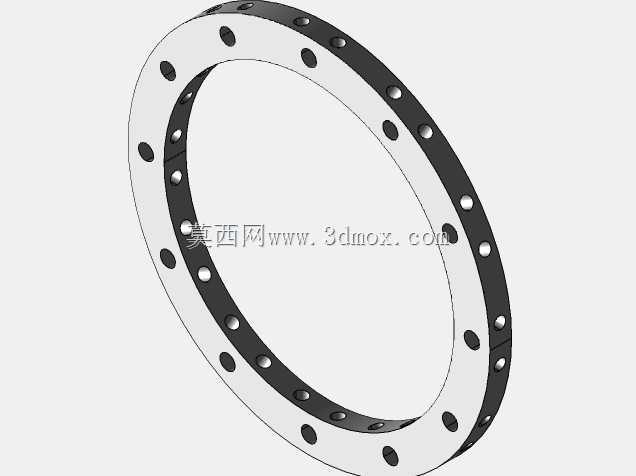

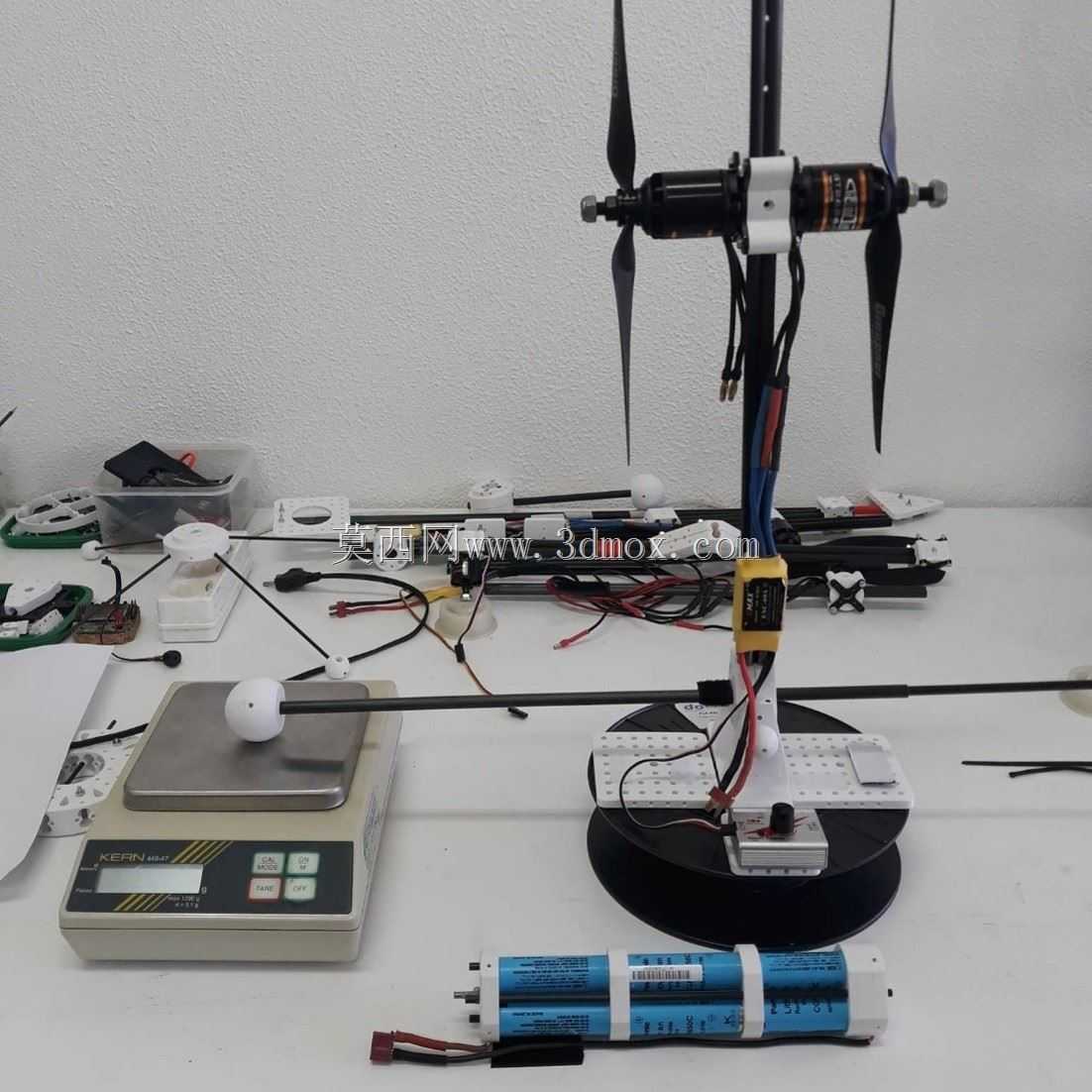

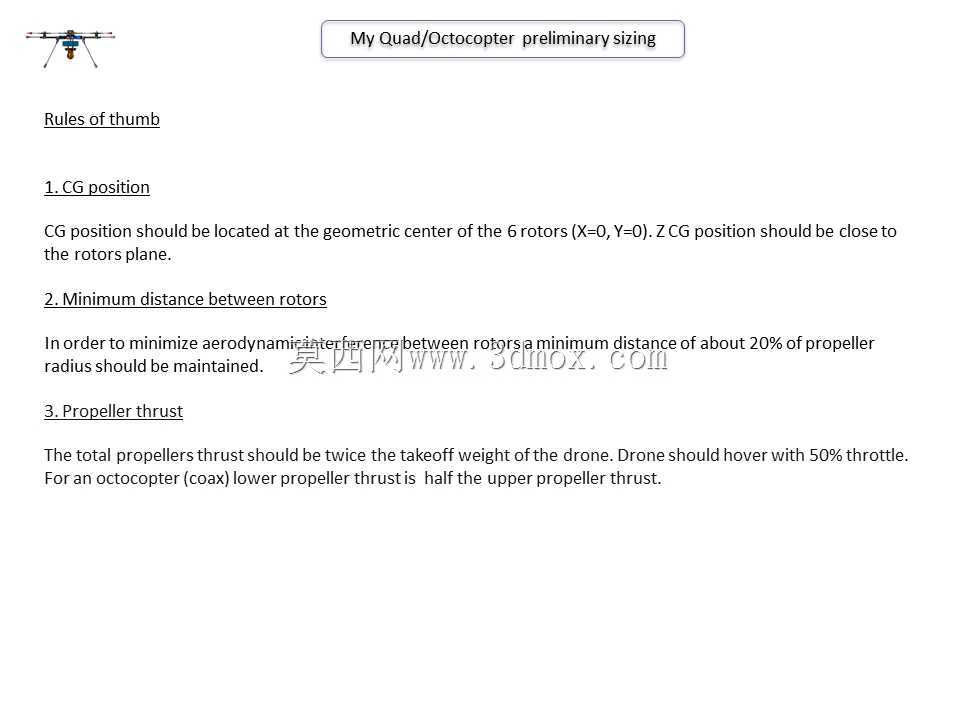

  中心板采用上下两层叠层设计,上层板负责安装飞控、GPS模块与载荷,下层板负责固定电调、电池绑带座,两层板之间通过铜柱隔离,预留足够的走线空间,所有电子元器件的走线均可从两层板之间的空腔排布,避免线材外露缠绕旋翼。整机重心经过配平设计,电池安装位设置在中心板正下方,可通过调整电池绑缚位置微调整机重心,确保重心落在四个旋翼的几何中心位置,降低飞控的姿态修正负担,提升飞行稳定性。旋翼下方的机臂位置设计有线材固定卡槽,电调与电机之间的连接线可嵌入卡槽内,通过扎带固定,避免飞行过程中线材晃动产生气动阻力或者被旋翼打到。

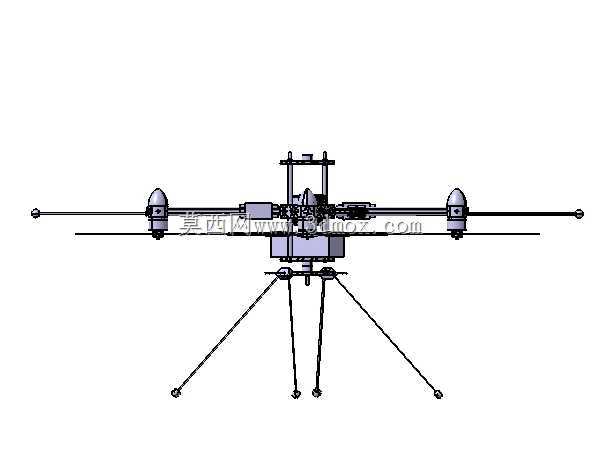

  顶部的球形安装座可搭载全向避障传感器或者图传天线,安装座的角度可手动调整,根据实际使用需求调整传感器的探测方向或者天线的信号朝向。所有3D打印构件均采用无支撑优化设计,打印时无需添加额外支撑结构,降低打印材料消耗与后处理工作量,构件的壁厚设置为1.5mm,既保证足够的结构强度承受飞行过程中的振动与冲击,又尽可能控制整机自重,提升有效载荷占比。机臂与中心板的连接位置设计有加强筋结构,可抵消电机运转时产生的交变力矩,避免长期飞行后连接位置出现疲劳断裂。起落架支腿的截面采用椭圆形设计,相比圆形截面可提升特定方向的抗弯强度,同时降低飞行过程中支腿产生的气动阻力。整机装配完成后,旋翼旋转平面距离起落架底部的高度经过校核,可保证在搭载常规高度的载荷时,旋翼不会与地面或者搭载的设备发生干涉,同时预留足够的减震空间,可在中心板与载荷之间加装减震球,过滤飞行过程中的高频振动,提升载荷设备的工作稳定性。
