消防用直立式洒水喷淋头结构设计

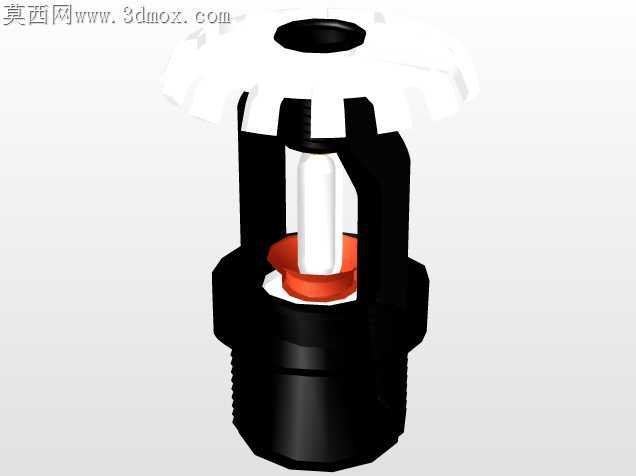

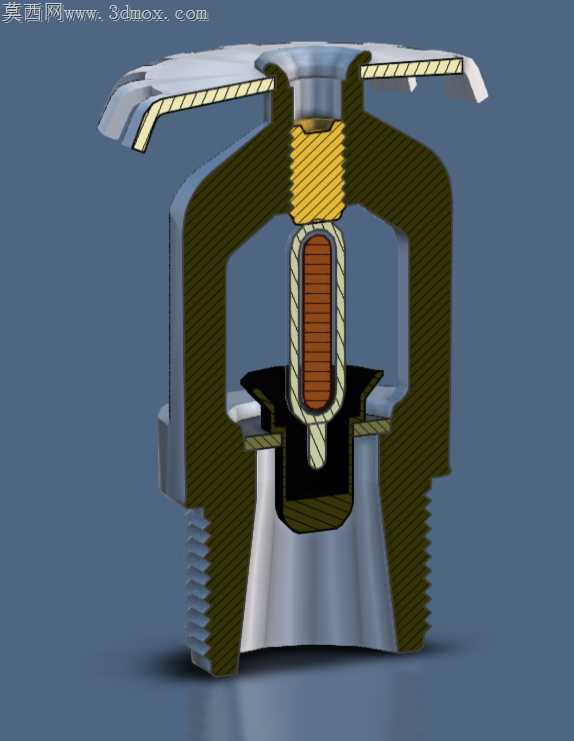

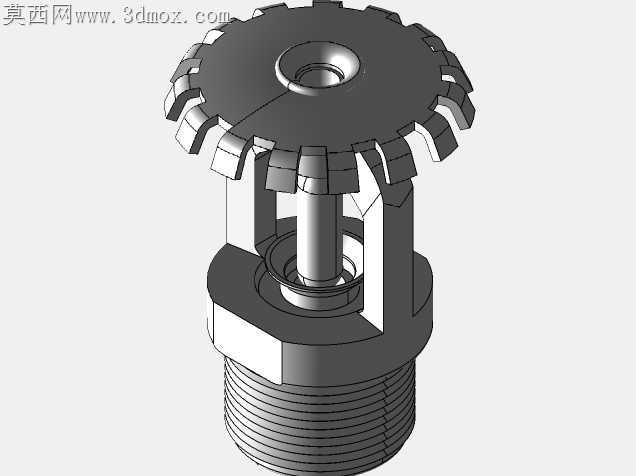

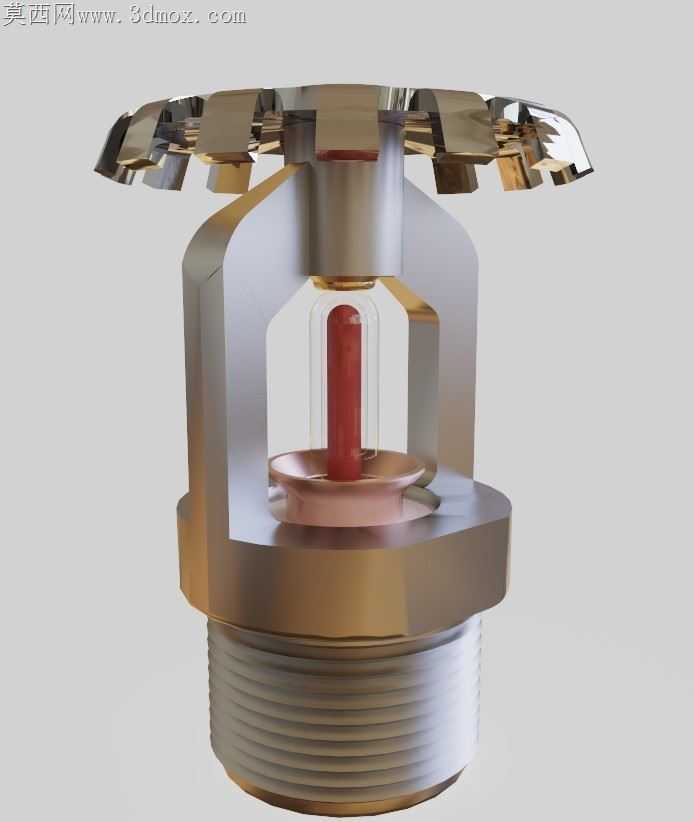

消防喷淋头的加工精度直接决定火情触发时的响应可靠性，传统砂型铸造的框架结构常因棱角应力集中，在长期管网水压波动下出现微形变，挤压感温玻璃球导致误触发，或是形变后密封面错位出现滴漏。这款直立式喷头的框架做了流线型圆弧过渡，没有尖锐的应力集中棱角，铸造时采用ahe形扳手位结构，扳手贴合面的弧度经过反复适配，现场安装时不管是管道靠墙还是支管间距狭窄，都能找到合适的施力角度，不会因为扳手打滑拧伤螺纹密封面，也不会因为施力角度偏差把框架掰变形。底部的外螺纹衔接段做了等距规整的牙型处理，螺纹收尾处没有飞边毛刺，和管道内螺纹旋合时，生料带不会被牙尖刮破造成渗漏，螺纹根部的退刀槽宽度控制在合理范围，既不会因为槽过宽削弱结构强度，也不会因为槽过窄导致螺纹旋合不到位。中间的感温玻璃球安装位做了同轴度限位结构，玻璃球上下的顶针和支撑座完全对中，不会出现玻璃球偏斜受力不均的情况，玻璃球内的热响应液体在环境温度达到额定阈值时膨胀破碎，上下的密封件会在水压作用下完全脱开，不会出现卡滞导致喷水延迟。顶部的溅水盘做了多齿异形分流结构，每个齿的弯折角度和开槽宽度都经过水力分布验证，水流向上冲击到溅水盘后，会被均匀打散成符合覆盖面积要求的水滴，不会出现局部喷水空白区，溅水盘和框架的连接采用铆压固定，铆接点的强度经过拉力测试，不会在水压冲击下脱落。金属部件的表面做了抛光防锈处理，在潮湿的地下车库、厂房环境中长期使用也不会出现锈渣堵塞喷孔的情况，玻璃球外侧的防护框架间距经过计算，既不会遮挡水流分布，也能避免安装过程中硬物磕碰击碎玻璃球。密封座的铜质接触面做了平面度研磨处理，日常保压状态下不会出现慢渗，玻璃球破碎后密封座能顺畅滑落，不会被框架内壁卡滞，哪怕是管网内有少量杂质，也不会卡在密封座和框架的间隙里影响开启。
