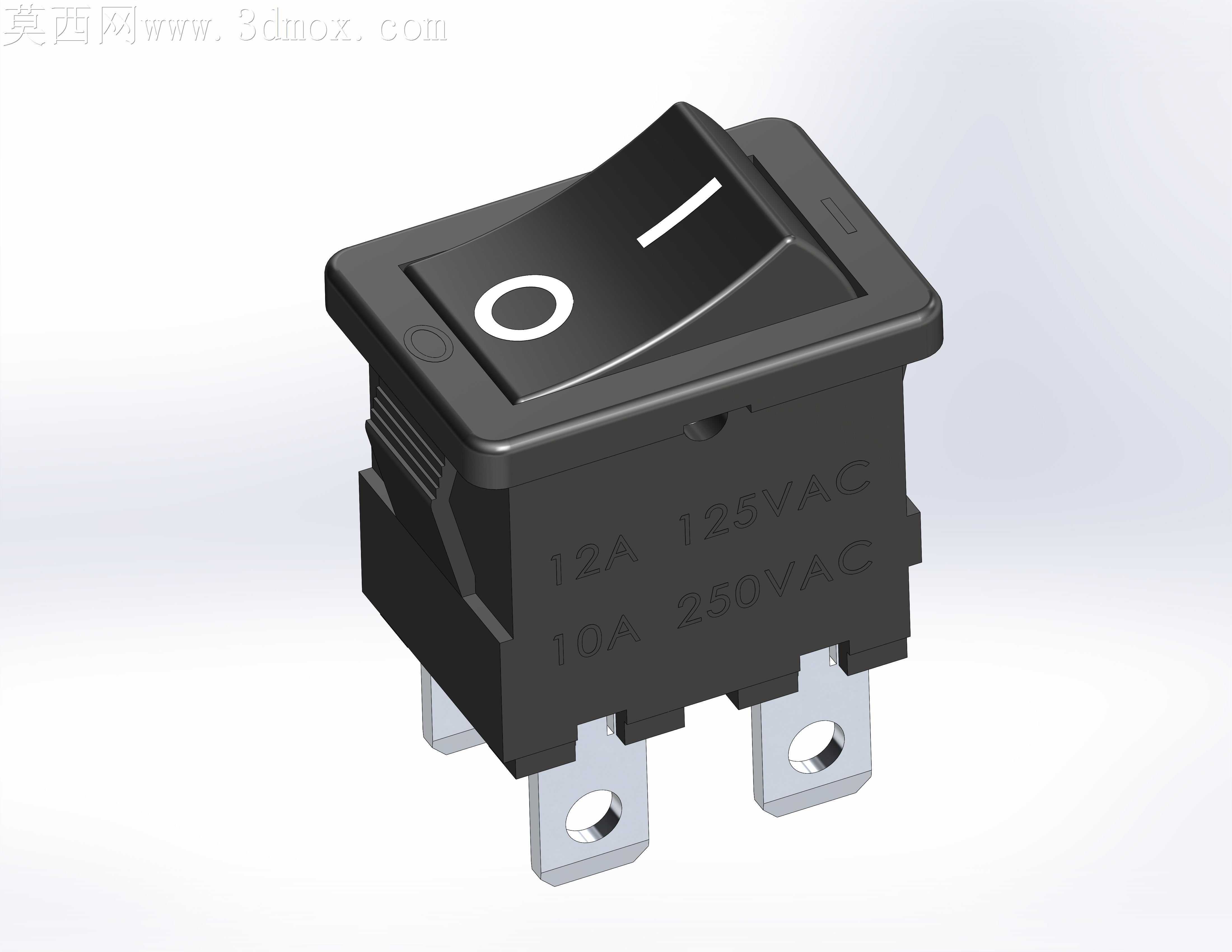

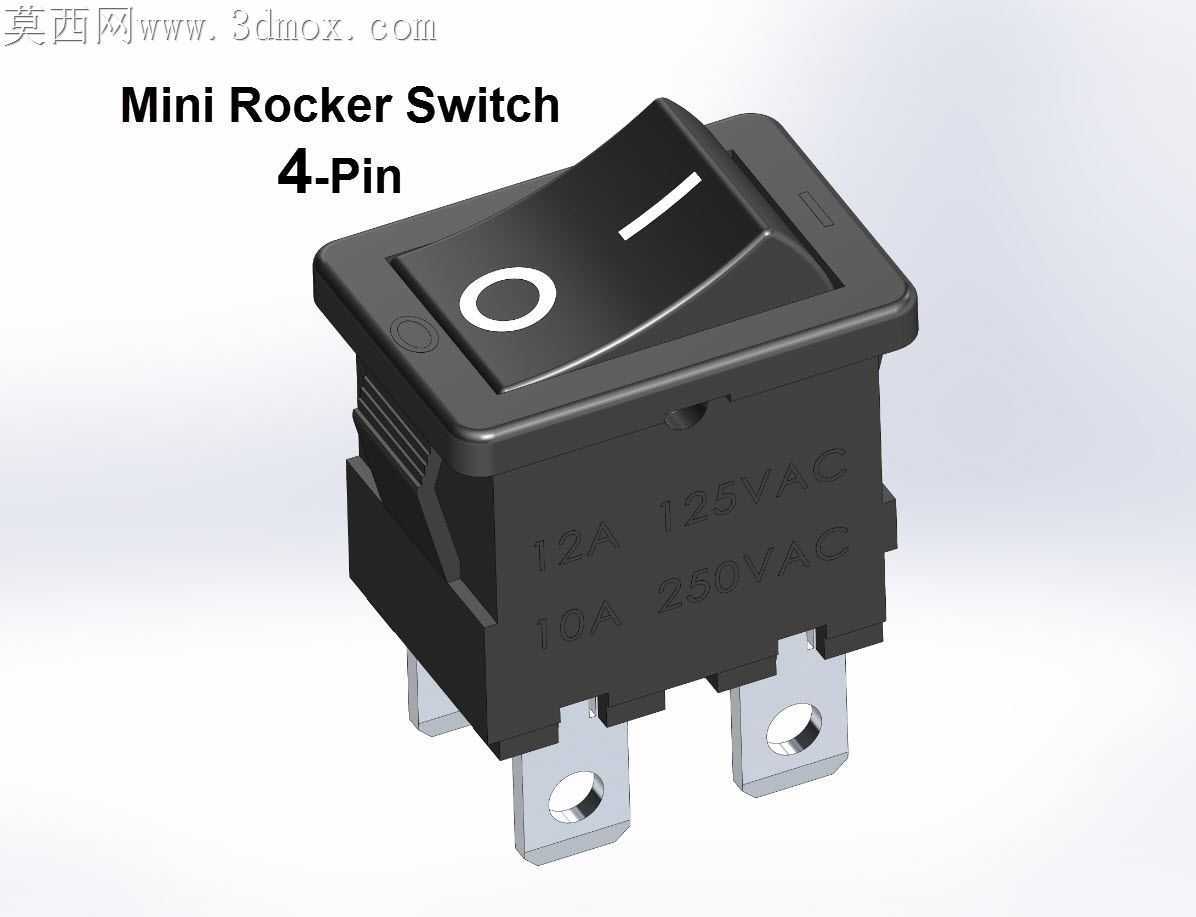

四引脚船型翘板电源开关结构设计

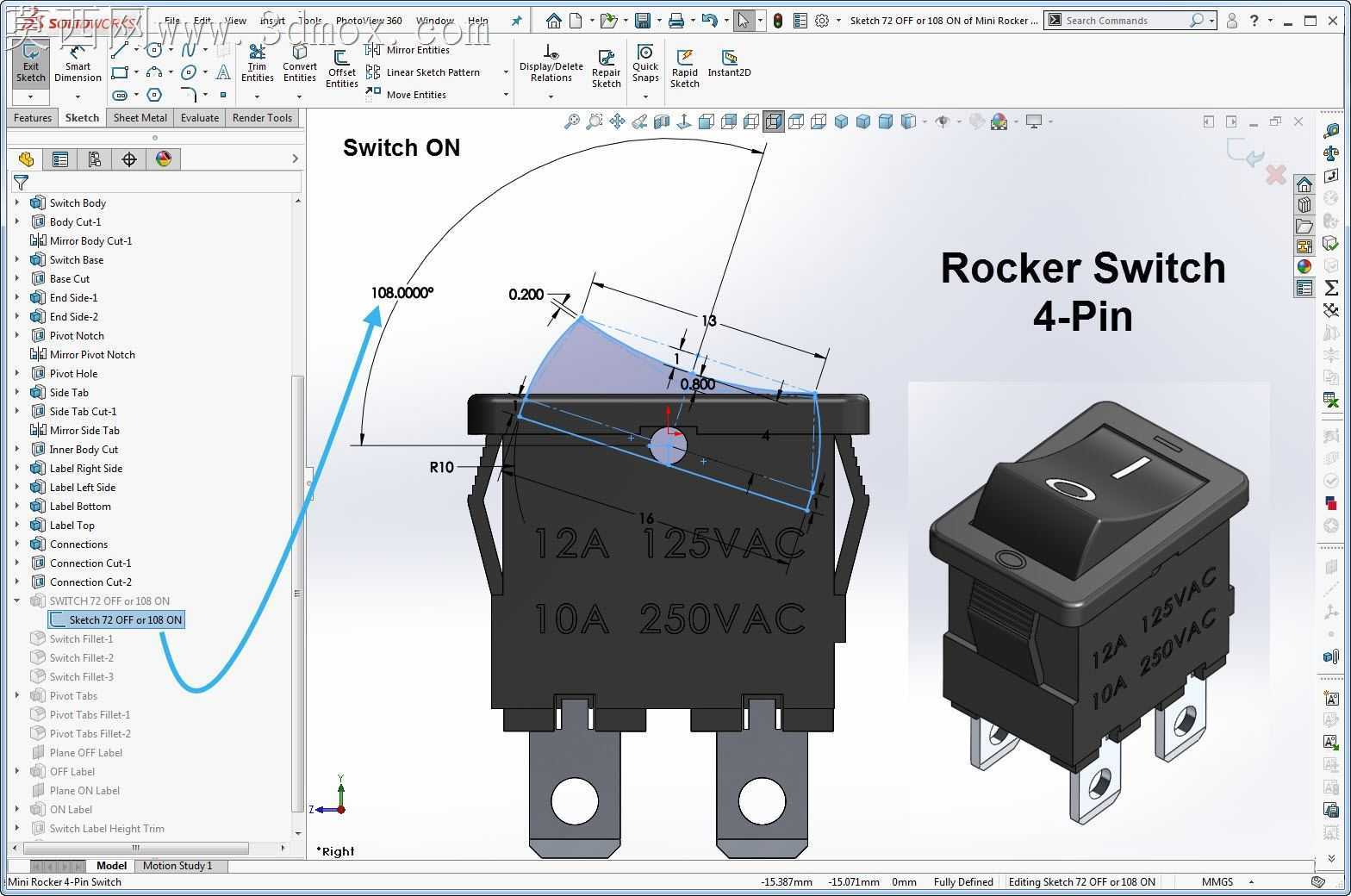

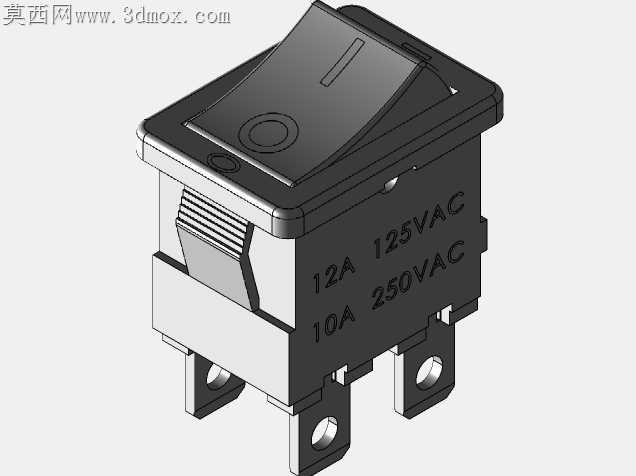

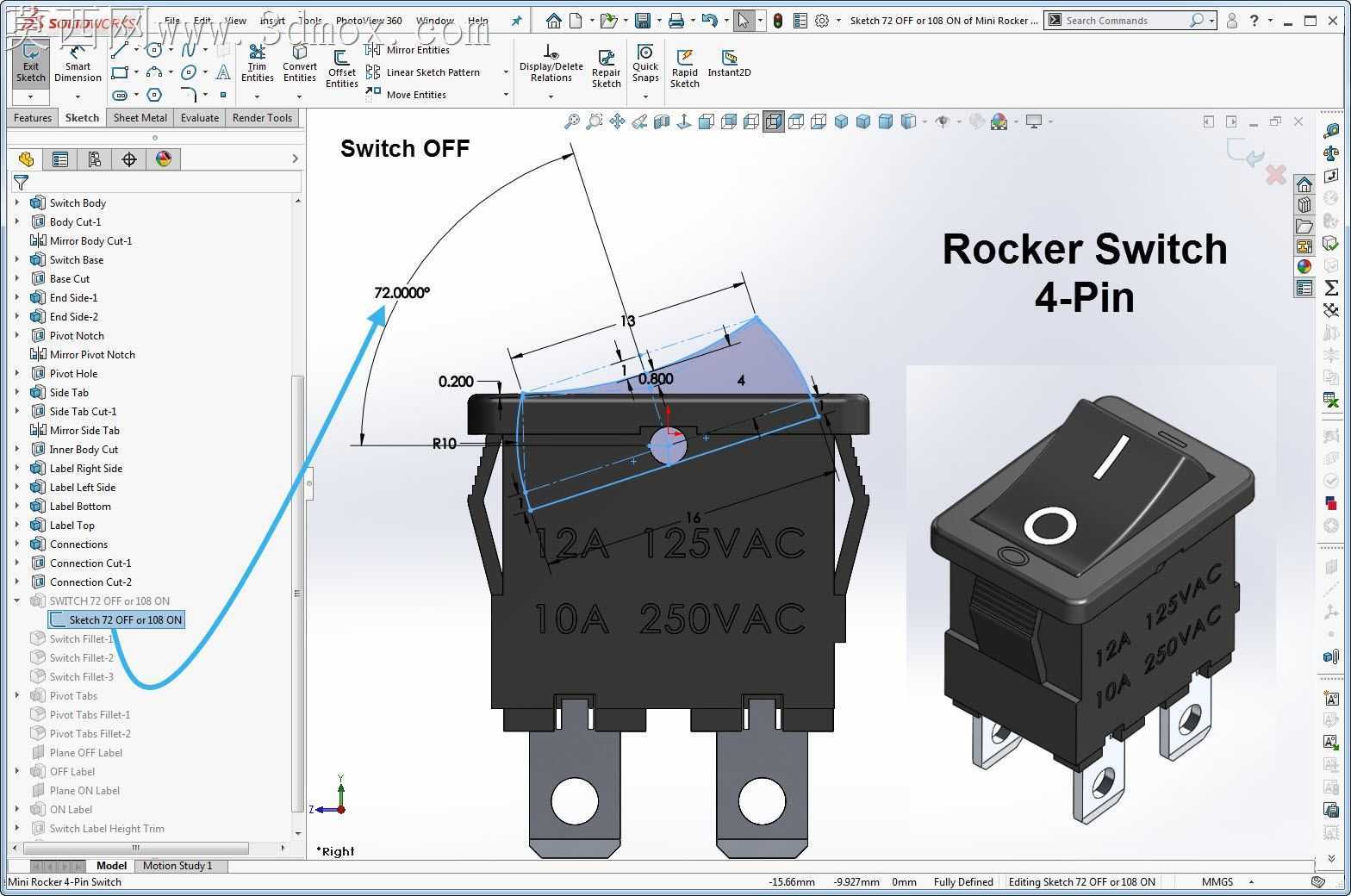

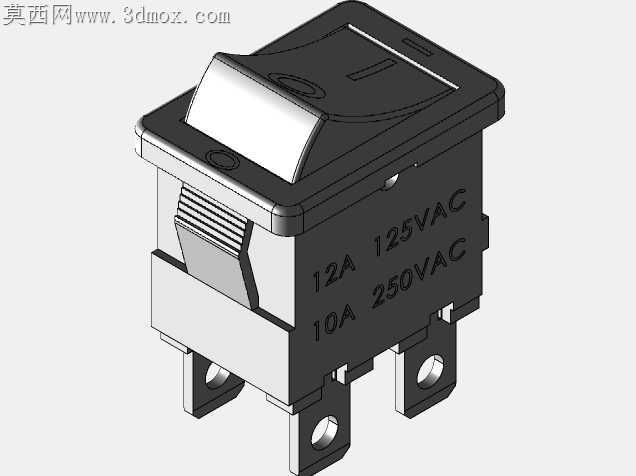

小功率电器面板上的翘板开关，最容易出现的装配隐患就是插脚铆接偏位导致的导通不良，以及翘板按压行程卡滞带来的操作手感发涩问题。这款四引脚翘板开关的结构设计，完全围绕量产装配的公差适配做了细节调整，插脚与壳体的嵌合槽预留了0.08mm的单边间隙，刚好抵消注塑件冷却收缩带来的尺寸偏差，插脚压入壳体后不会出现歪斜，后续波峰焊时引脚能精准对齐PCB焊盘，不会出现虚焊、连焊的问题。开关壳体侧面的防滑筋条没有做等距排布，靠近按压端的筋条间距缩小1.2mm，手指按压时的摩擦力集中在受力区域，沾有少量油污的操作场景下也不会打滑。翘板与壳体的转轴配合处，没有采用整圈圆弧配合，而是做了两段式的凸点接触，把转动摩擦面缩减了62%，按压时的阻尼感均匀柔和，不会出现长期使用后磨损掉屑导致的卡滞问题。壳体上的额定参数标识采用下沉0.15mm的凹槽设计，丝印后油墨不会因为日常擦拭脱落，标识清晰度能覆盖产品全生命周期。四个插脚的开孔位置做了微小的倒角处理，焊锡爬升时能顺着倒角形成均匀的焊角，不会出现锡尖突出导致的绝缘距离不足问题。翘板上的通断标识做了凹凸触感设计，黑暗环境下仅凭手指触摸就能分辨开关状态，不用额外增设指示灯也能满足盲操作需求。壳体内部的挡筋位置刚好对准翘板的行程止点，按压到位时会有清晰的反馈触感，不会出现按压力度过大导致的翘板断裂问题。开关的安装卡扣做了15度的导向斜角，卡入面板安装孔时不需要额外对准，徒手就能完成装配，卡扣的倒扣量控制在0.7mm，既不会因为震动松脱，后续维修拆卸时也不会撬坏面板。
