重型载货车辆车轮结构三维设计

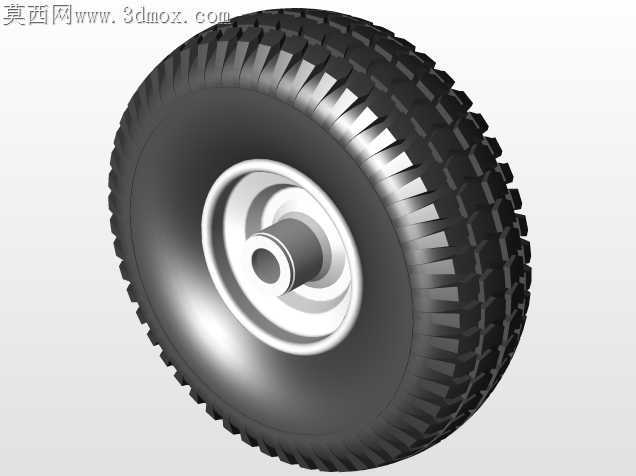

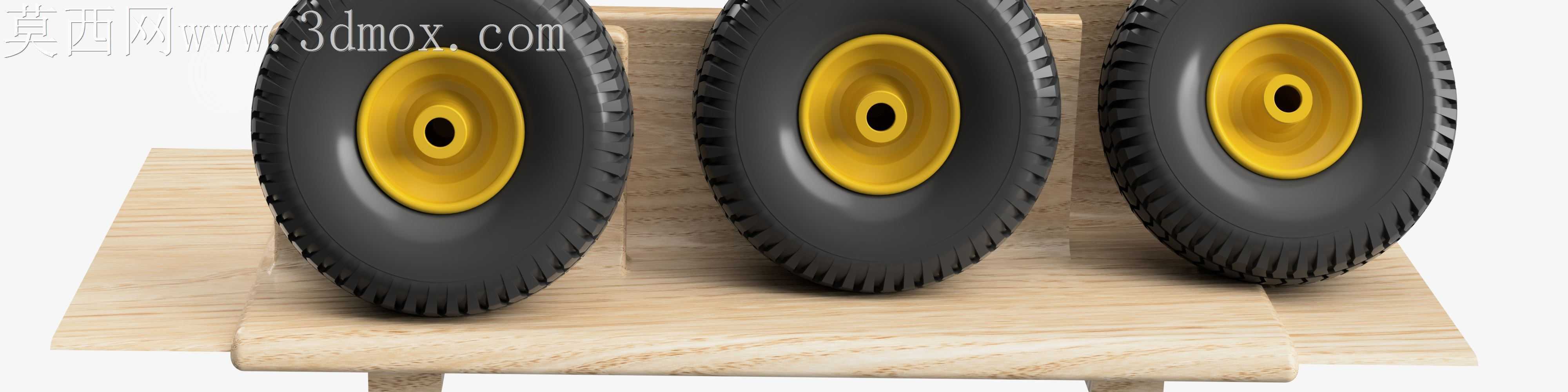

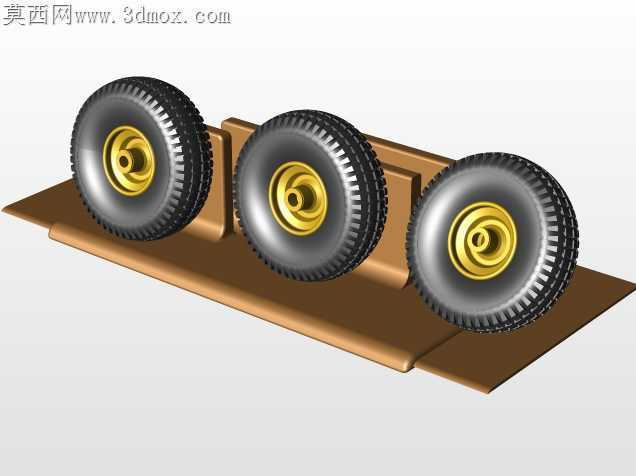

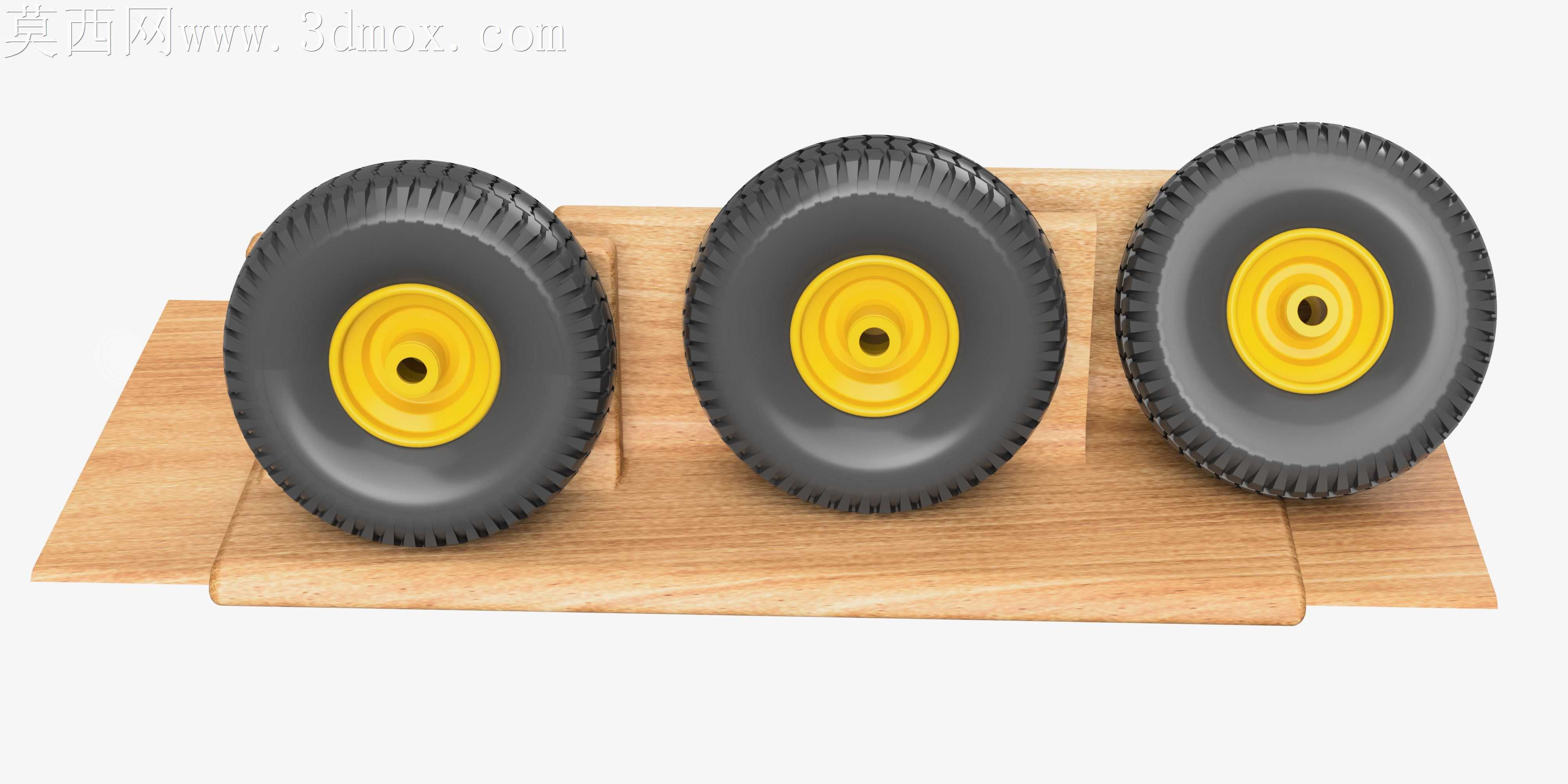

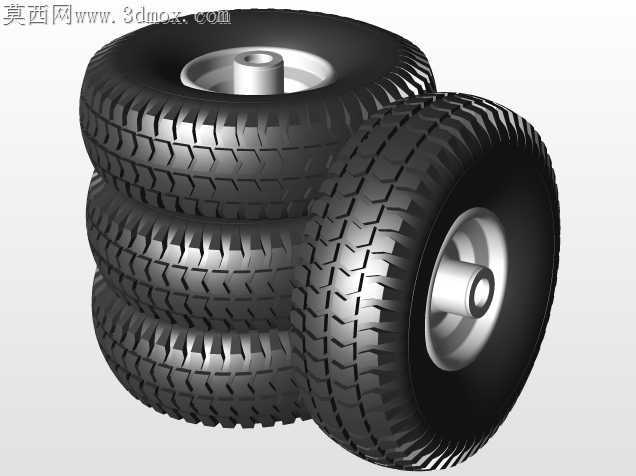

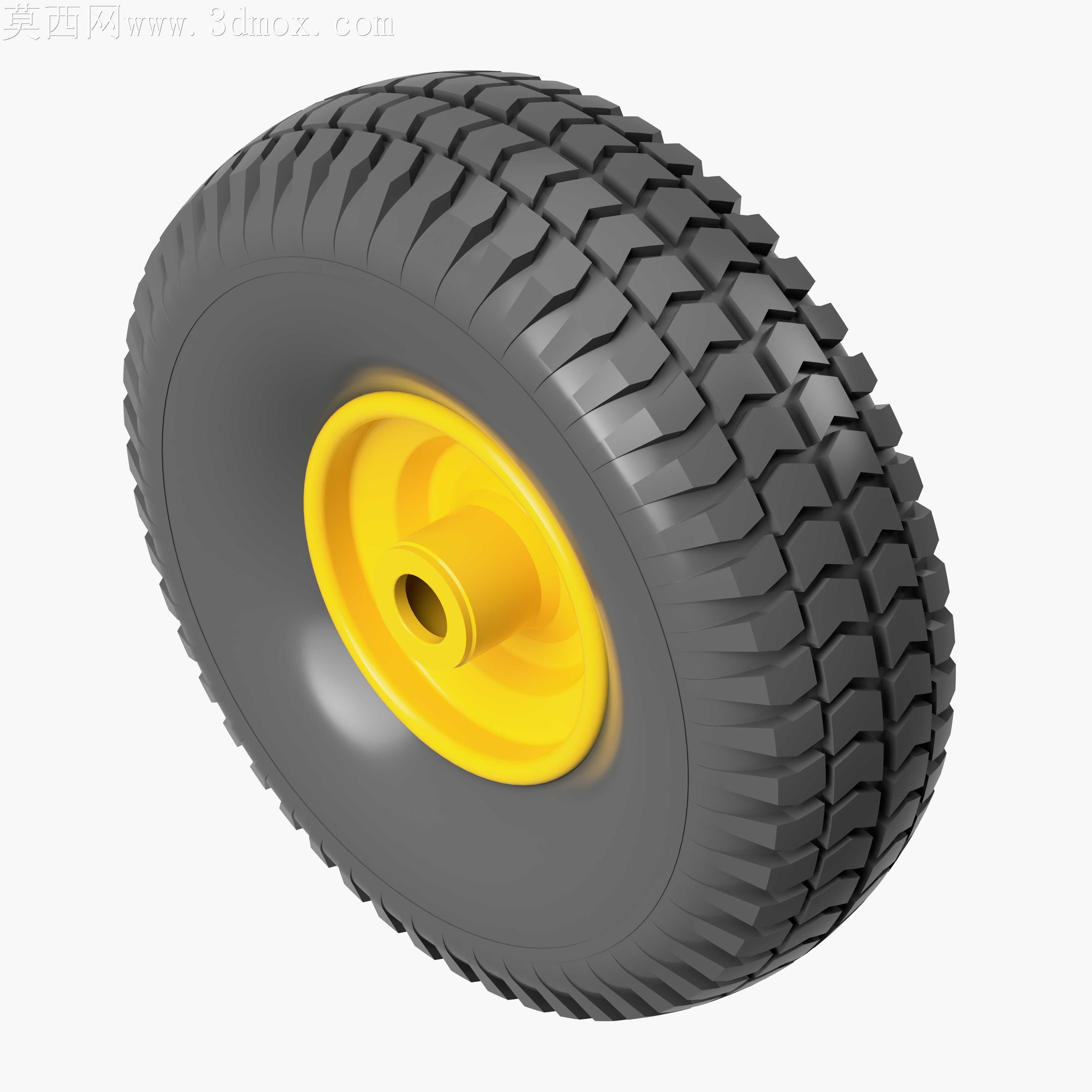

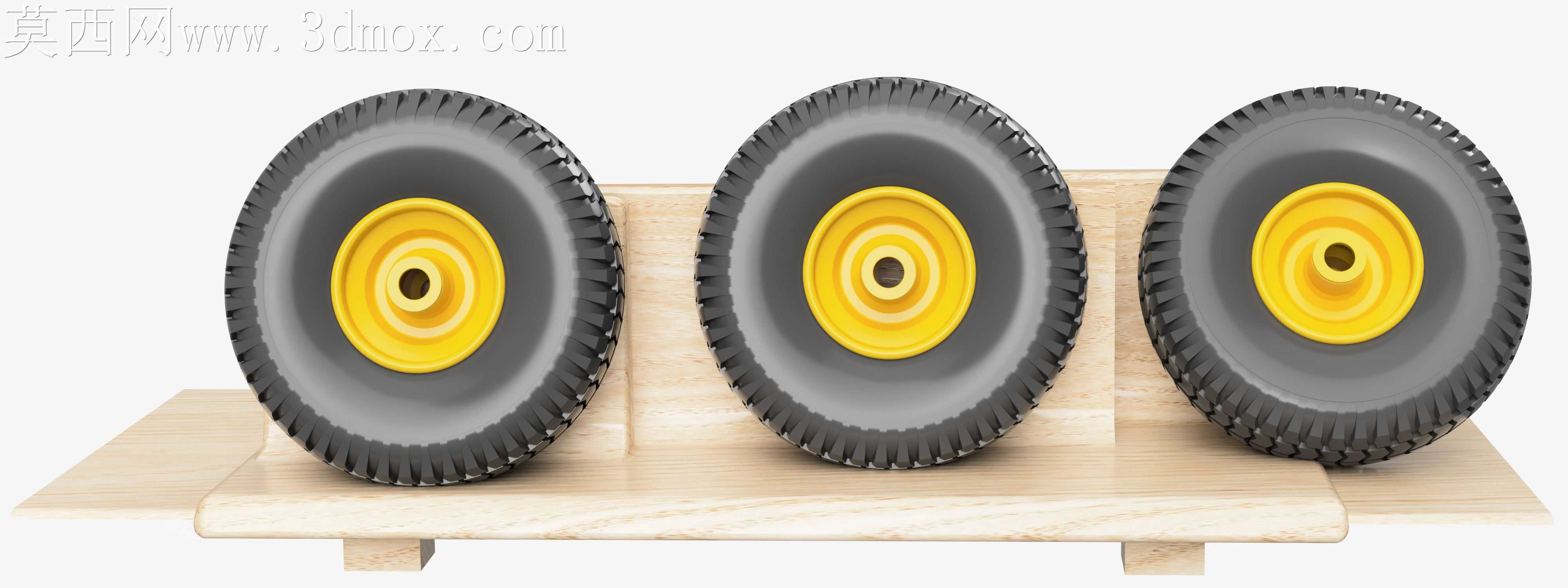

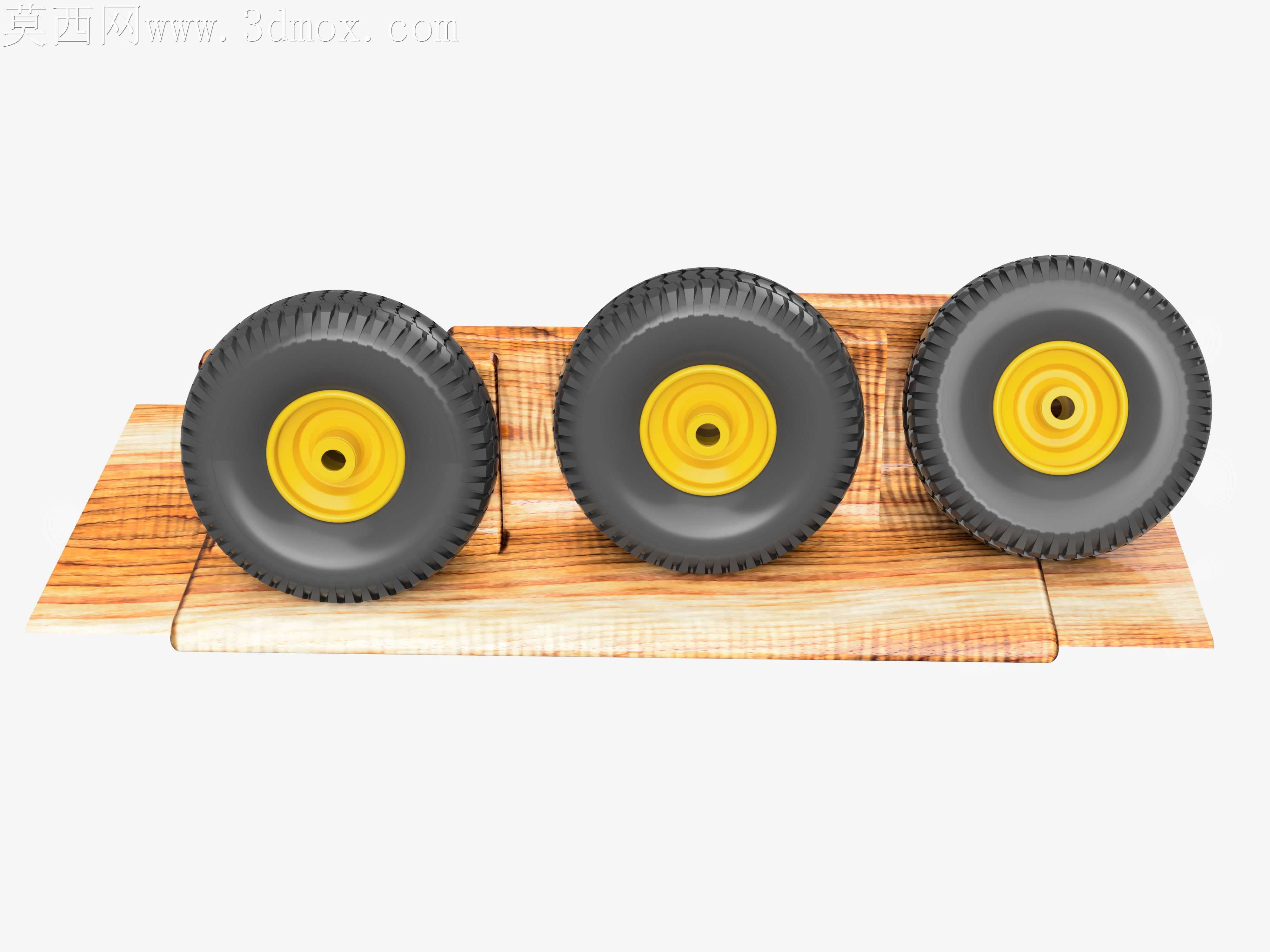

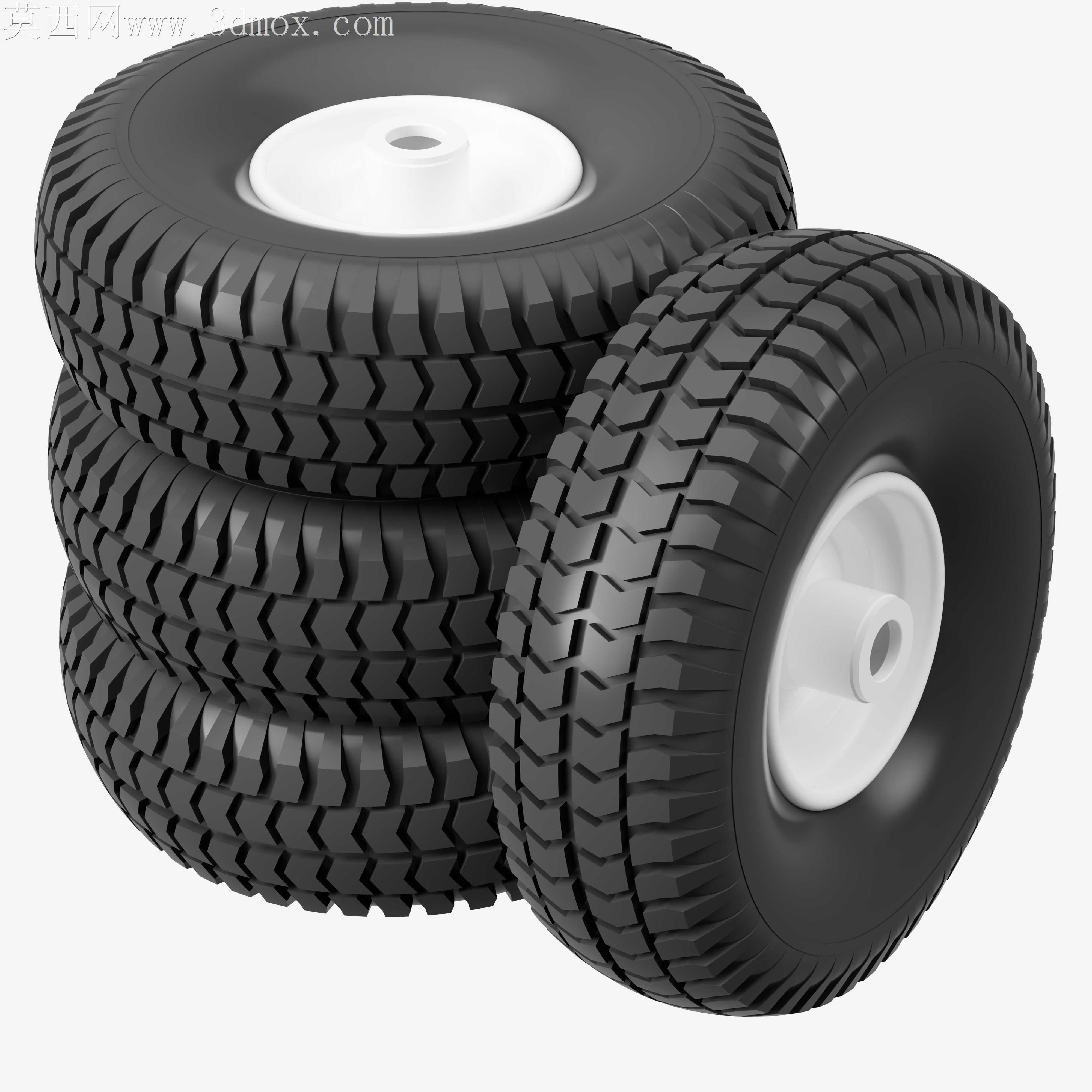

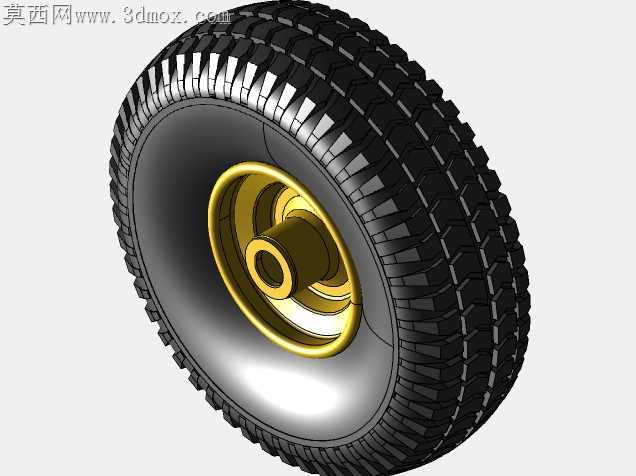

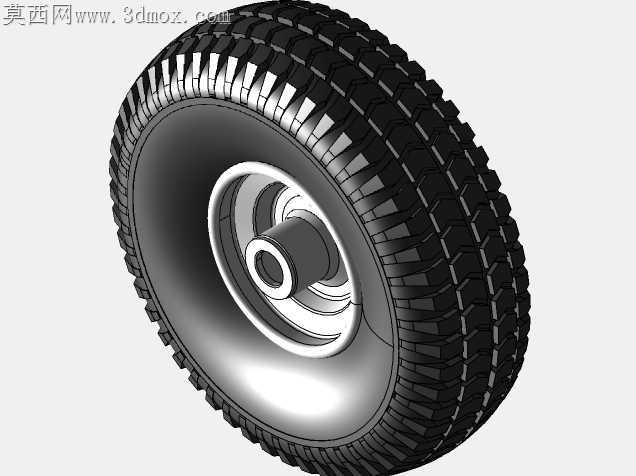

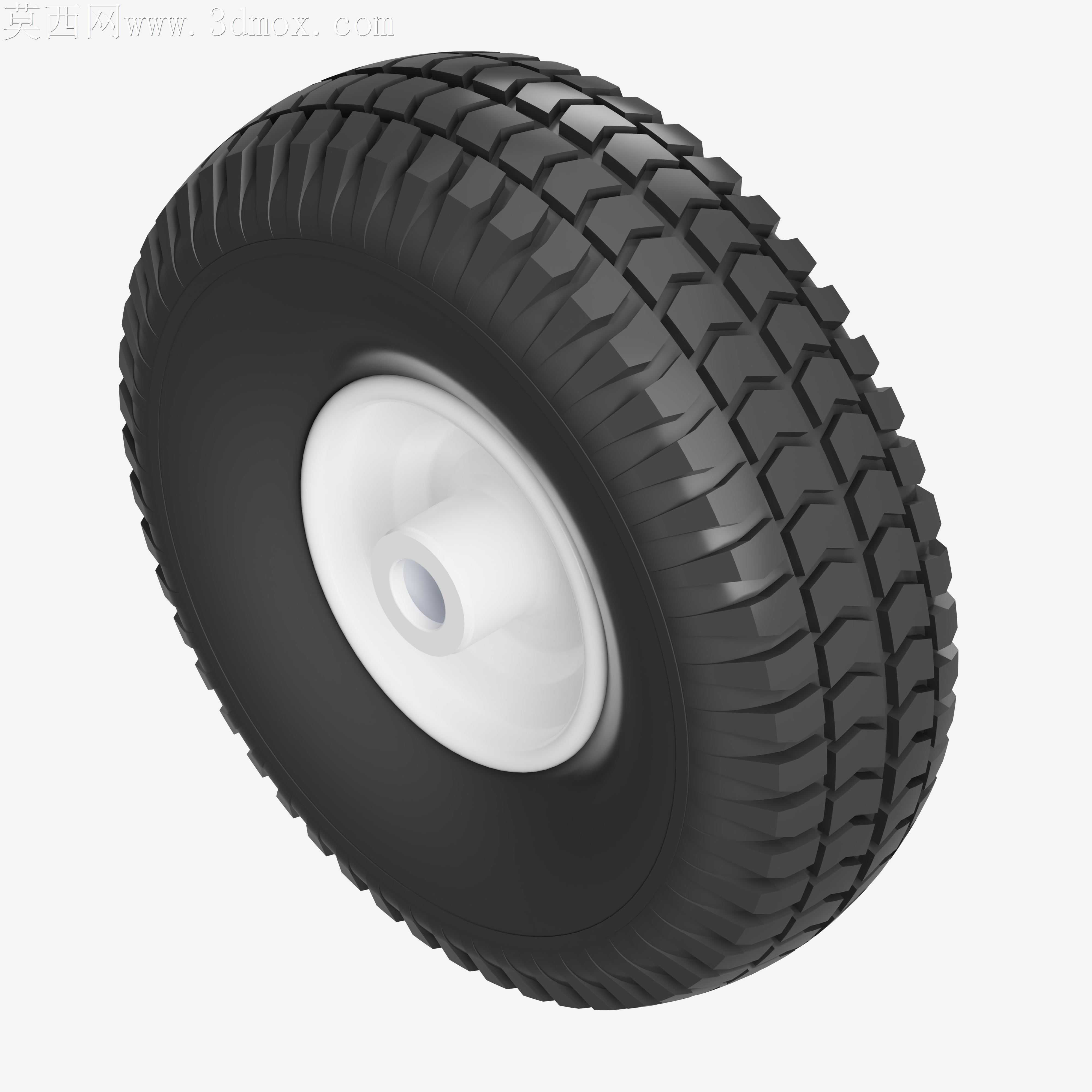

重载工况下货车车轮的失效多集中在轮辋与辐板连接位置的应力集中区域，常规建模时容易忽略轮缘处的圆角过渡匹配，导致仿真阶段应力值超出材料屈服极限30%以上，实际路试中极易出现轮辋开裂、辐板变形的问题。这款车轮模型在曲面处理阶段就针对胎面花纹做了等距偏移校准，每块花纹块的拔模斜度控制在3度，既满足橡胶硫化脱模的工艺要求，也避免了花纹根部直角结构带来的应力割裂，胎侧的字体标识凸起高度统一设为1.2mm，和实际轮胎生产的刻字工艺参数完全对齐，不会出现渲染时纹理穿模、加工时刀具干涉的问题。轮毂部分的辐板采用了阶梯式变厚度设计，靠近轴承安装位的区域厚度比外缘厚4mm，螺栓孔周边做了0.8mm的凸台强化，不用额外增加加强筋就能分散螺栓预紧力带来的局部压应力，轮辋和辐板的焊接坡口预留了2mm的装配间隙，匹配实际生产中的二氧化碳气体保护焊工艺要求，不会出现虚拟装配时间隙为零、实际焊接时焊料无法填充的虚焊隐患。轮胎和轮辋的配合面做了0.3mm的过盈量设置，和实际压装工艺的参数一致，装配时不会出现胎圈滑出轮辋的问题，气门嘴的安装孔位置特意避开了辐板的加强筋区域，孔边做了1mm的倒角处理，避免安装时割伤气门嘴橡胶密封层。渲染阶段针对橡胶材质的漫反射参数做了反复调试，胎面的磨损质感、胎侧的哑光橡胶质感和轮毂的烤漆黄色金属质感区分明确，不会出现材质混淆导致的视觉误差，轮毂中心孔的同轴度公差在模型里做了标注参考，和车桥轮毂轴的配合公差带控制在H7/k6区间，满足重载下的旋转精度要求。不同载重规格的车轮可以通过调整辐板厚度、轮辋宽度快速衍生改型，不用重新搭建基础曲面，胎面花纹可以根据不同路况需求替换成块状越野花纹、纵向顺纹等不同结构，所有配合面的参数都保留了可编辑特征，方便后续做有限元分析、装配干涉检查时快速调整参数，避免了无参数模型改型时需要重新建模的冗余工作。
