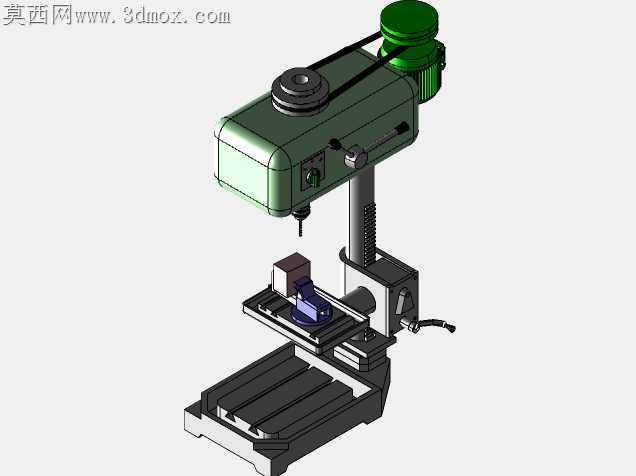

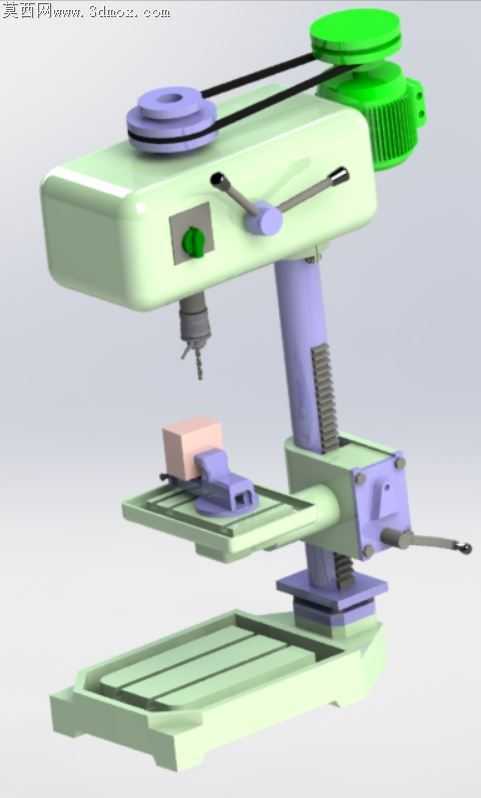

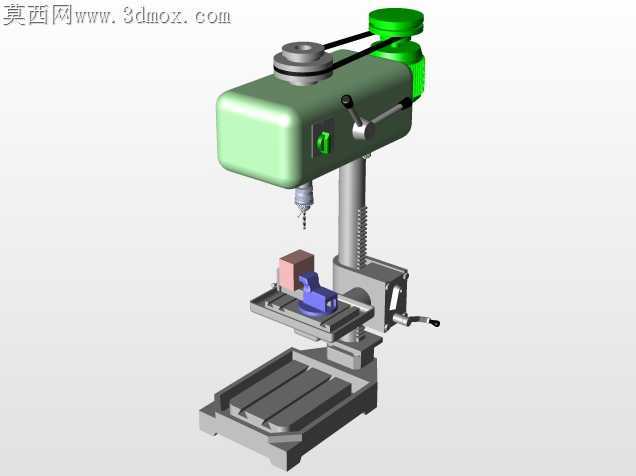

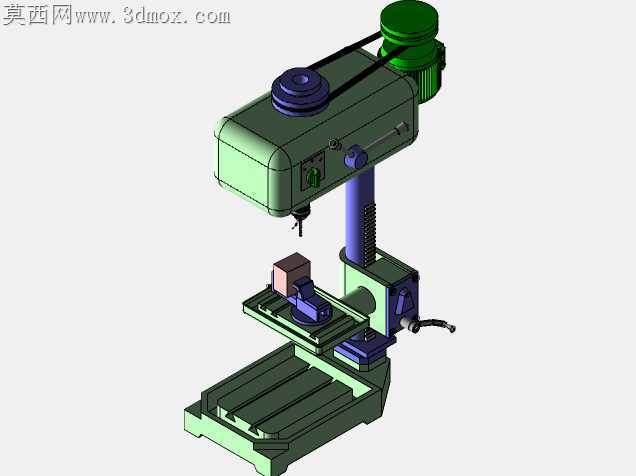

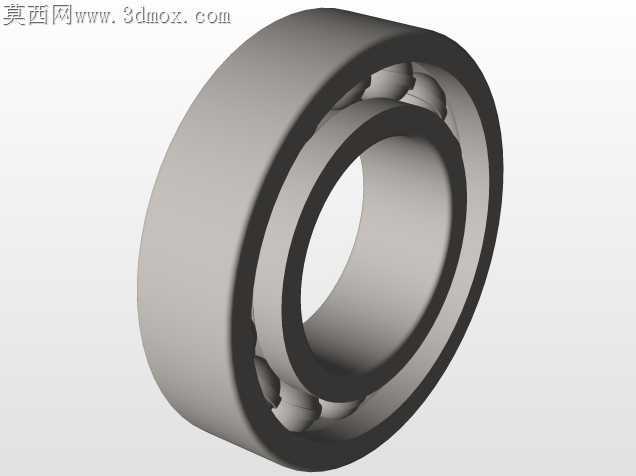

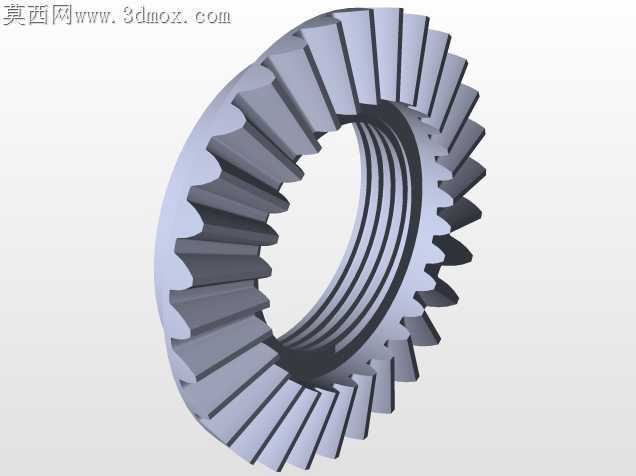

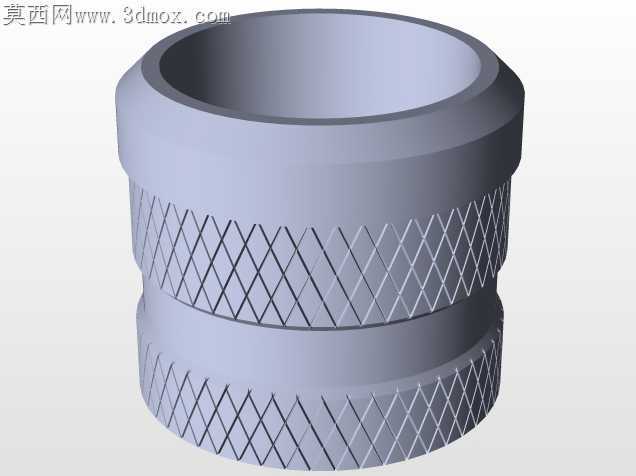

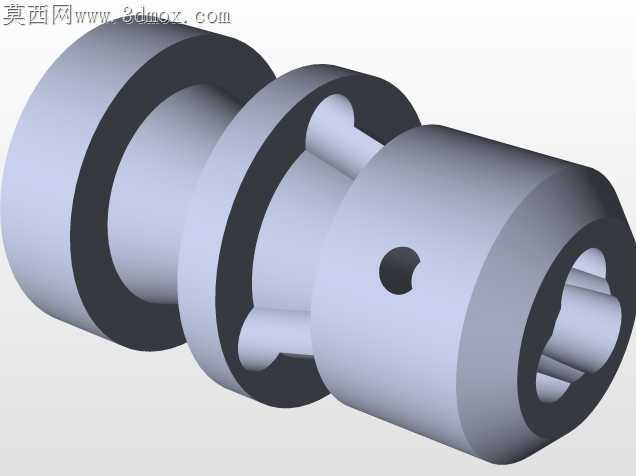

台式钻床整机装配结构三维设计

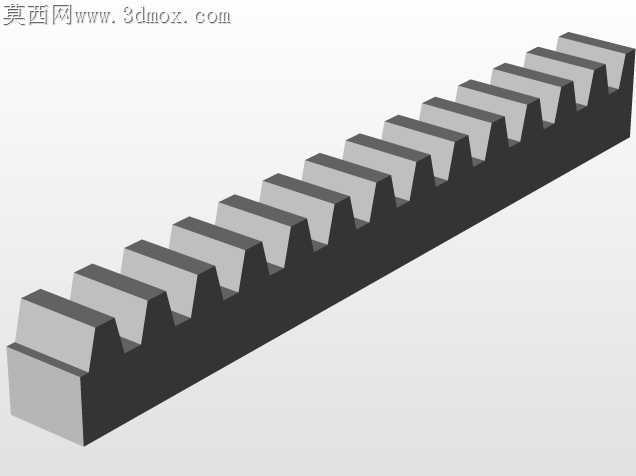

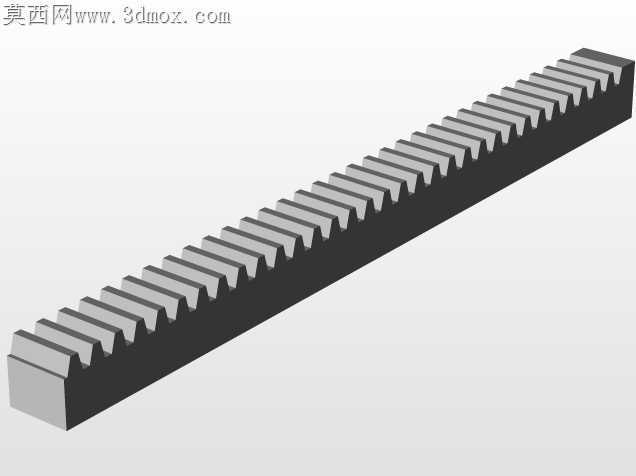

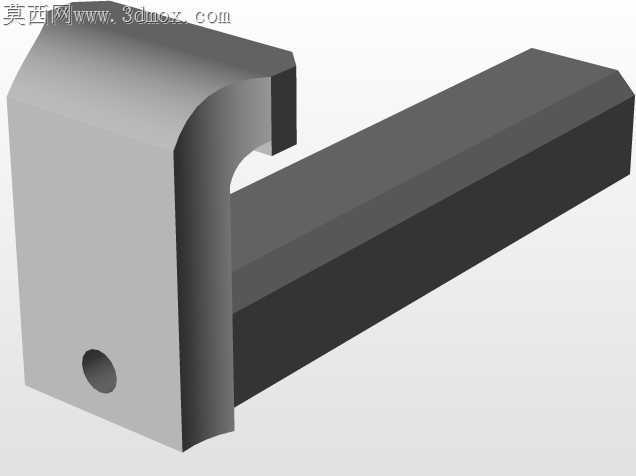

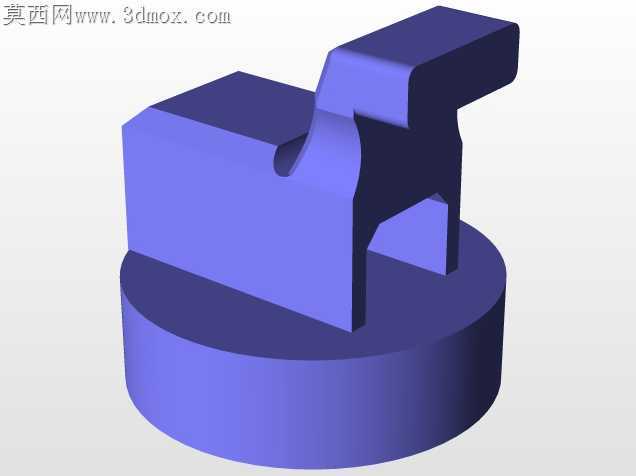

车间里老式台钻长期使用后常出现立柱升降卡滞、皮带传动跳齿、工作台锁紧失效的问题，这套钻机组装模型在结构设计阶段就针对这些现场痛点做了针对性的公差匹配与结构优化。立柱与升降滑套的配合面没有采用整面接触的设计，而是在滑套内壁预留了三段均布的导向筋，单筋宽度控制在8mm，既保证了升降过程的导向精度，又减少了大面积配合带来的研配工作量，滑套侧面的锁紧手柄偏心轮行程做了1.5mm的冗余设计，即便长期使用出现轻微磨损，也能通过偏心轮的额外行程保证锁紧力足够，不会出现钻孔过程中机头下滑的隐患。

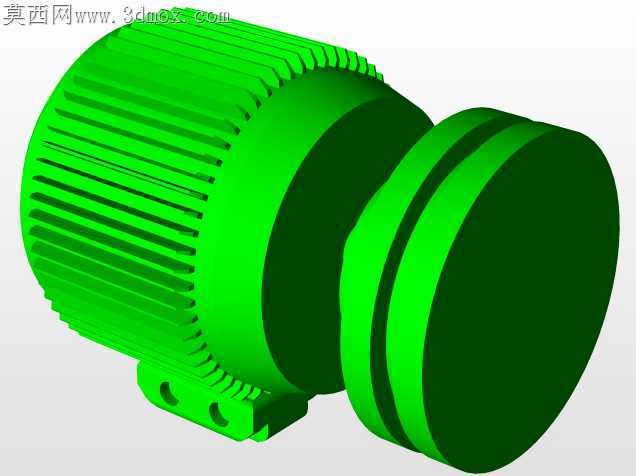

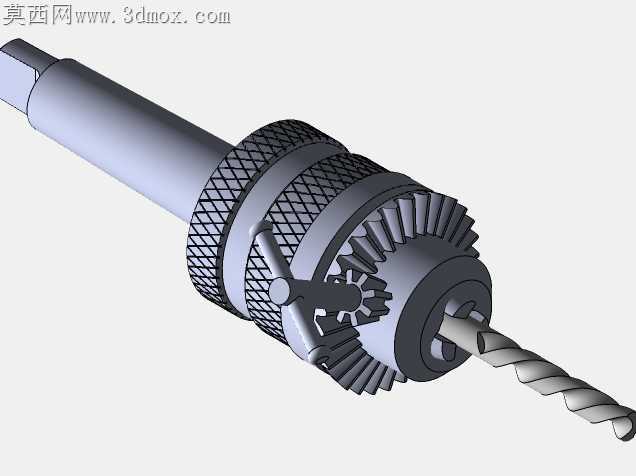

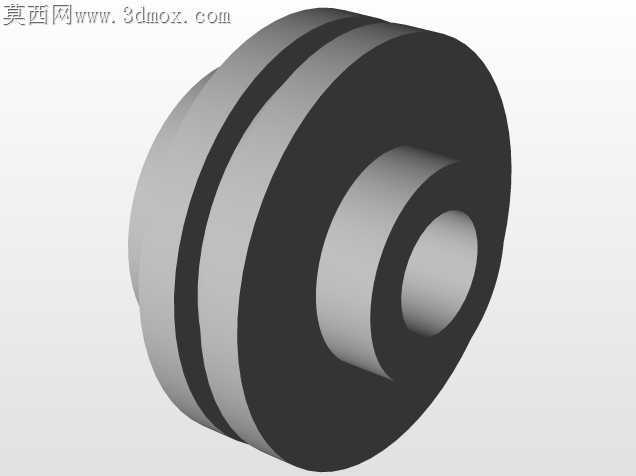

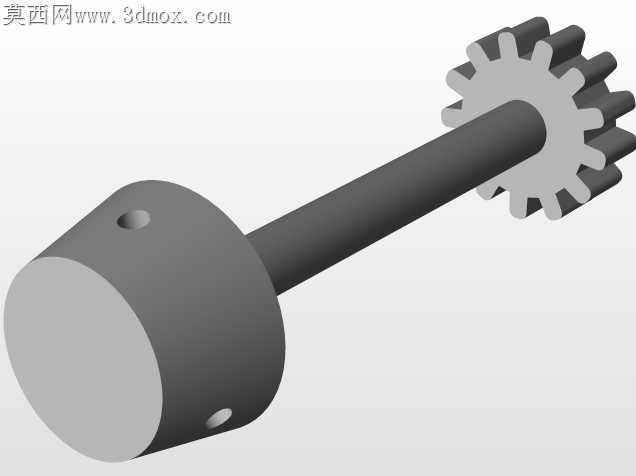

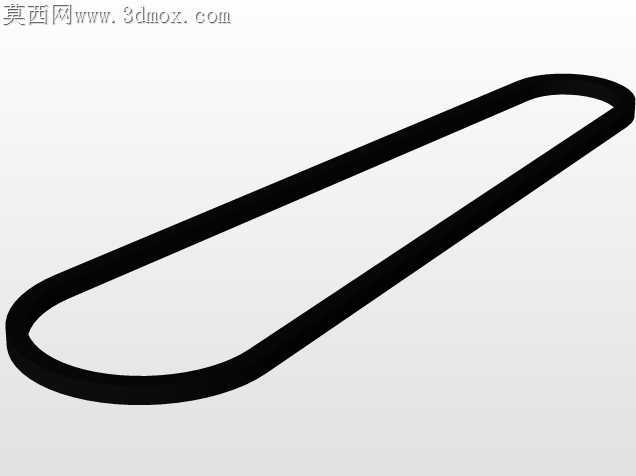

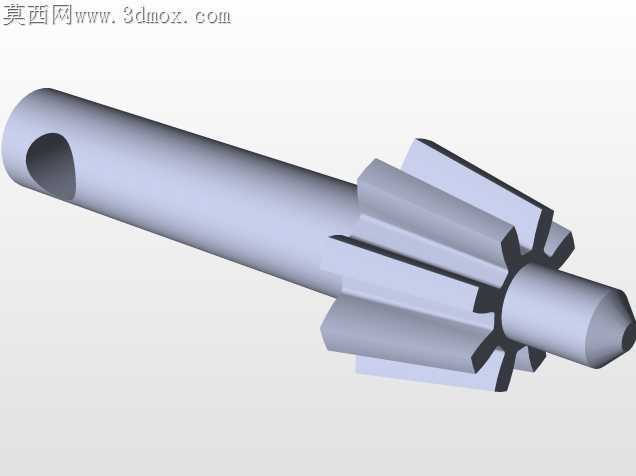

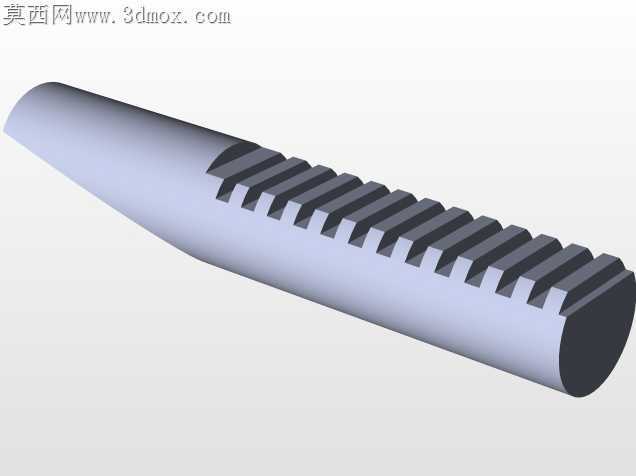

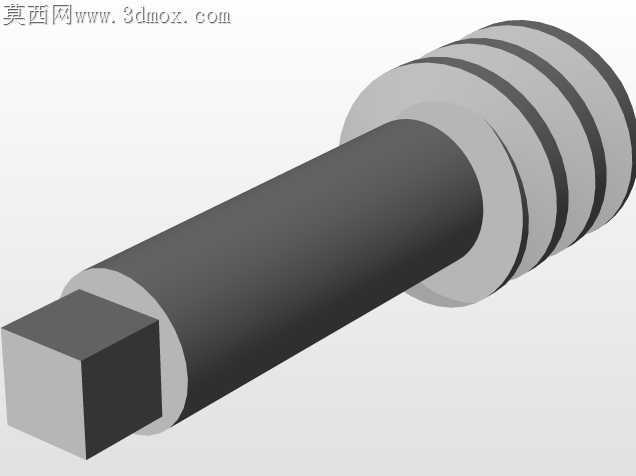

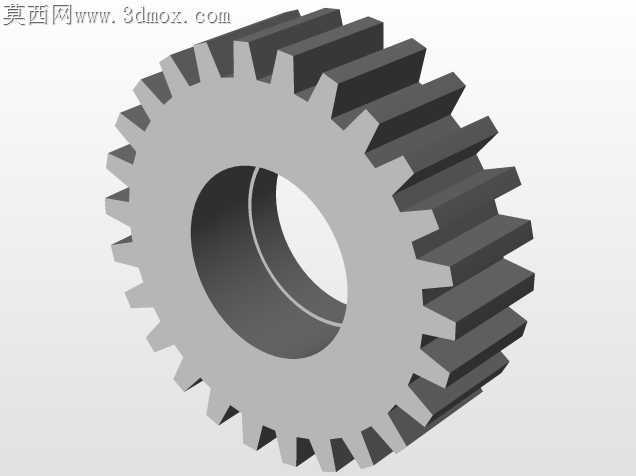

皮带传动部分的带轮轮槽做了2°的拔模斜度适配，V带安装后与轮槽的接触面积能稳定保持在85%以上，带轮中心距的调节滑槽预留了20mm的调整余量，更换不同长度的传动带或者调整张紧力时不需要拆解主轴箱，只需要松开电机座的锁紧螺栓就能滑动调整，日常维护的拆装效率能提升六成以上。主轴的进给手柄转轴与箱体配合处加装了铜衬套，衬套与手柄轴的配合公差选H7/g6，手动进给时的阻尼感均匀，不会出现松旷或者卡滞的手感，主轴端部的钻夹头连接锥面做了表面粗糙度Ra0.8的工艺要求，保证钻夹头装夹后同轴度误差控制在0.02mm以内，钻孔时不会出现摆振导致的孔壁粗糙、孔径超差问题。

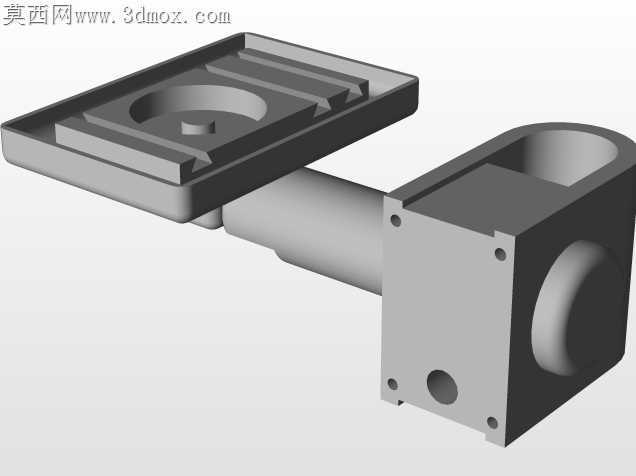

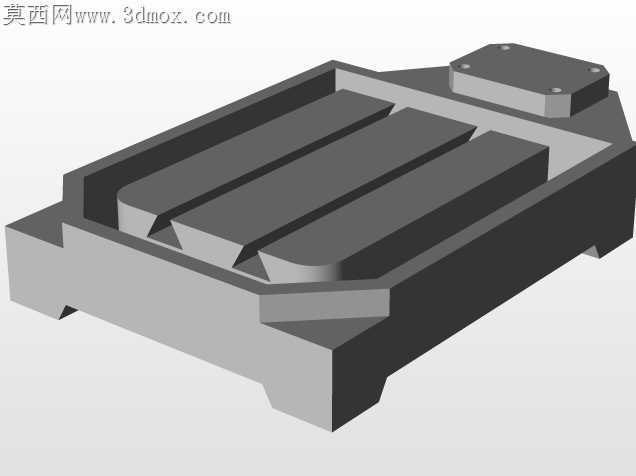

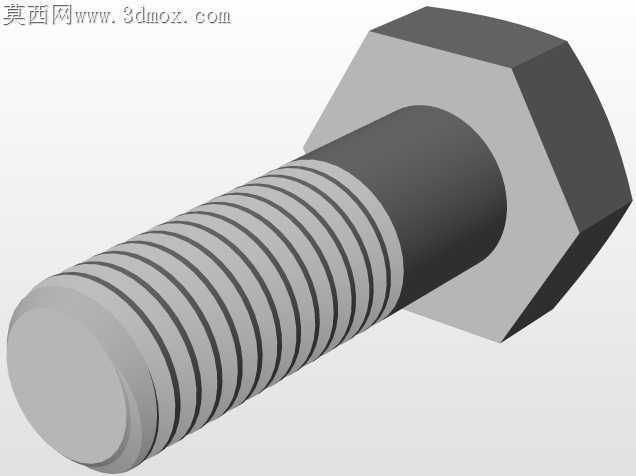

下部的工作台T型槽做了清根处理，槽底的圆角半径控制在R2，方便T型螺栓快速装入定位，工作台与横向滑台的连接面做了0.02mm的平面度要求，装夹异形工件时不会因为台面翘曲导致装夹变形。底座的排屑槽做了3°的倾斜角度，钻削产生的铁屑能顺着斜面滑到排屑口，不会堆积在工作台下方难以清理，底座上的安装螺栓孔做了沉头设计，设备固定到地面后螺栓头不会突出台面磕碰工件或者划伤操作人员。

这套模型在装配逻辑上完全按照现场拆装的逆序做了层级划分，每个配合面的公差标注都对应实际加工的工艺要求，没有出现无法落地的理想化结构，所有运动部件的行程都做了干涉检查，主轴降到最低位置时也不会和工作台面发生碰撞，升降立柱升到最高位置时重心依然落在底座支撑范围内，不会出现设备倾翻的风险。
