花纹板重载两轮手推车结构设计

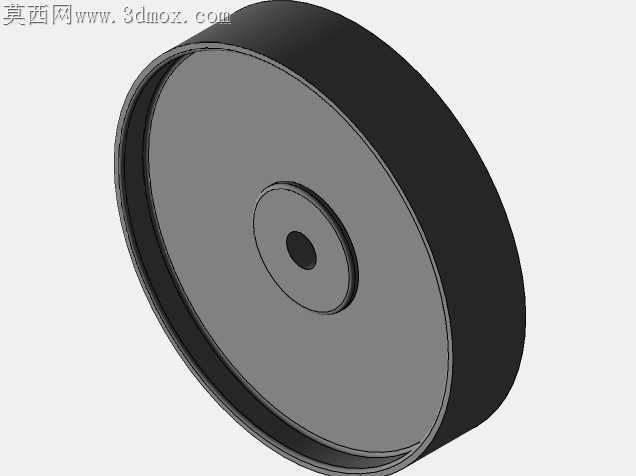

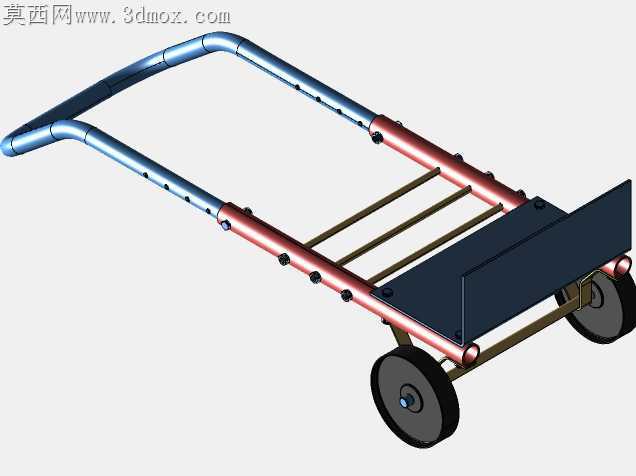

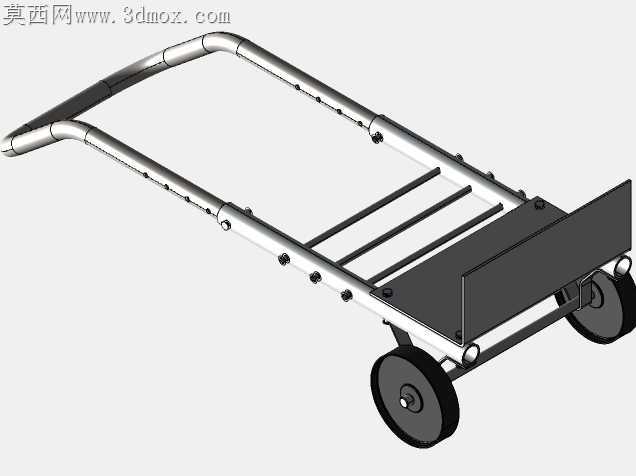

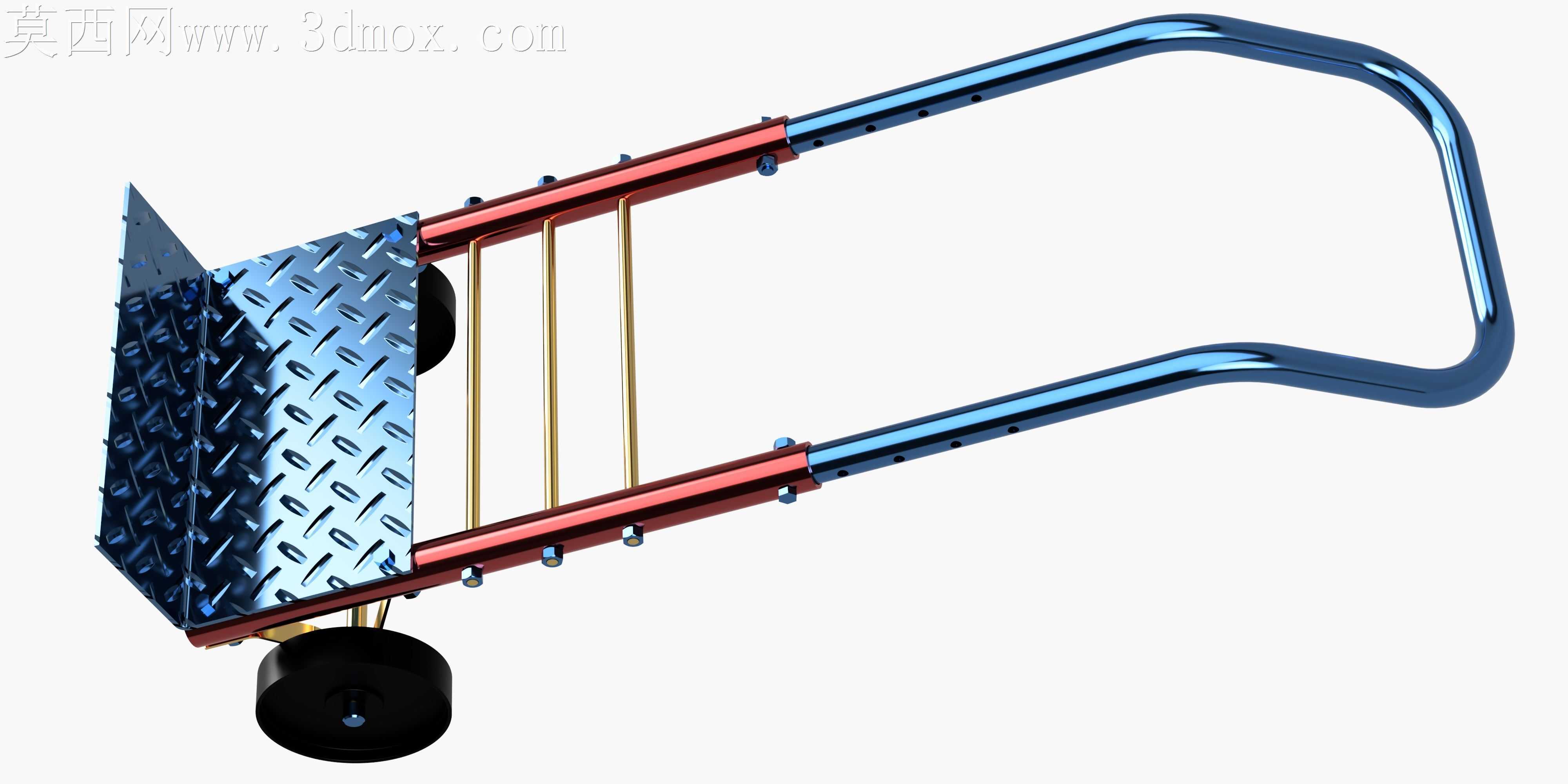

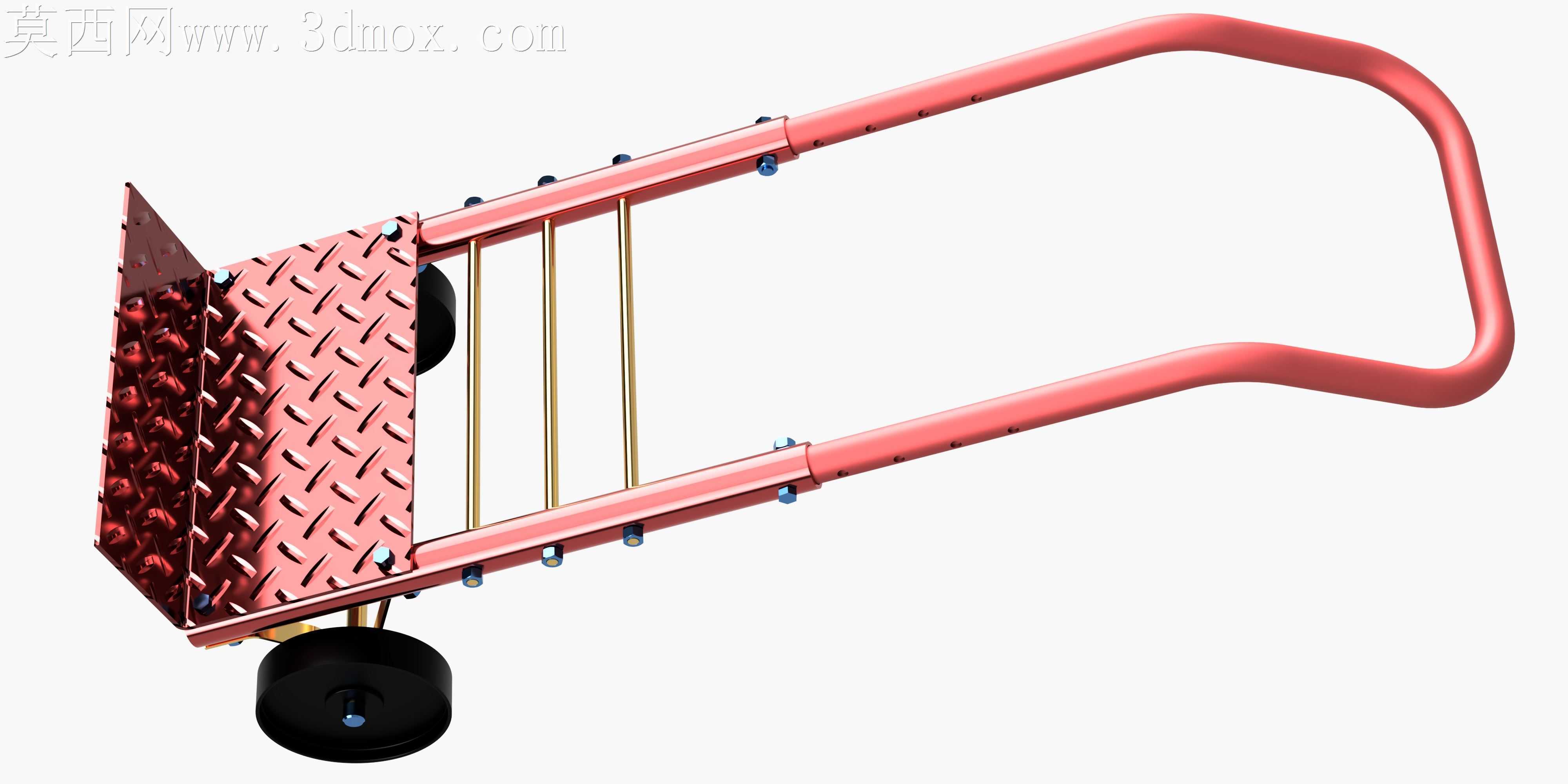

车间日常转运零散金属件、切削料箱时，普通平板手推车常出现底板被尖锐工件硌穿、推把弯折、轮轴处焊缝撕裂的问题，这款手推车的结构设计完全围绕这类现场加工转运的痛点做适配。承载底板选用菱形花纹钢板，凸起的花纹棱边不是单纯做防滑装饰，每道棱的高度控制在2mm，既可以避免转运时表面的油液、切削液导致料箱打滑，又不会因为棱高过高积攒铁屑难以清理，底板前端做了15度上翘的翻边，翻边处压出三道加强筋，过车间门槛、地面线槽时不会剐蹭底板边缘，也能避免推运时小件物料从前端滑落。弯管推把采用整根圆管冷弯成型，没有中间焊接接缝，冷弯时特意在弯折处预留了1.2mm的壁厚余量，避免弯管过程中管壁拉伸变薄导致受力断裂，推把和底板的连接没有采用常见的侧面焊接，而是通过六组带防松胶的螺栓从底板背面贯穿固定，每个螺栓孔位都压出了沉台，螺栓头完全埋入钢板内，不会刮蹭放置在底板上的工件，日常使用中如果推把出现形变，不需要切割焊缝就能单独更换，降低维护成本。轮轴安装位置特意往承载重心方向偏移了8cm，空载时推把端的下压力控制在3kg以内，重载时抬起推把的力度不会超过12kg，长时间转运不会让操作人员手腕过度受力，轮架和底板的连接处加了两块三角形的加强肋板，肋板和底板、轮架的焊缝采用间断焊，每段焊缝长度2cm间隔3cm，避免连续焊接导致底板受热变形，同时保留足够的连接强度，满载32kg重物推行时轮轴处不会出现晃动感。底板侧面的三根竖向支撑杆不是等距排布，靠近前端轮组的位置支撑杆间距更密，对应重物放置时的核心承重区，推把下方的支撑杆间距稍宽，既可以减轻整体自重，也不会影响结构强度，所有管材的切口处都做了卷边处理，没有裸露的锋利毛边，避免操作人员搬运时被割伤。黑色脚轮选用高弹性橡胶材质，轮面做了微弧处理，过车间地面的伸缩缝、小铁屑时不会出现卡滞，轮轴处自带防尘盖，能阻挡切削粉尘进入轴承内部，延长轮组的使用寿命。
