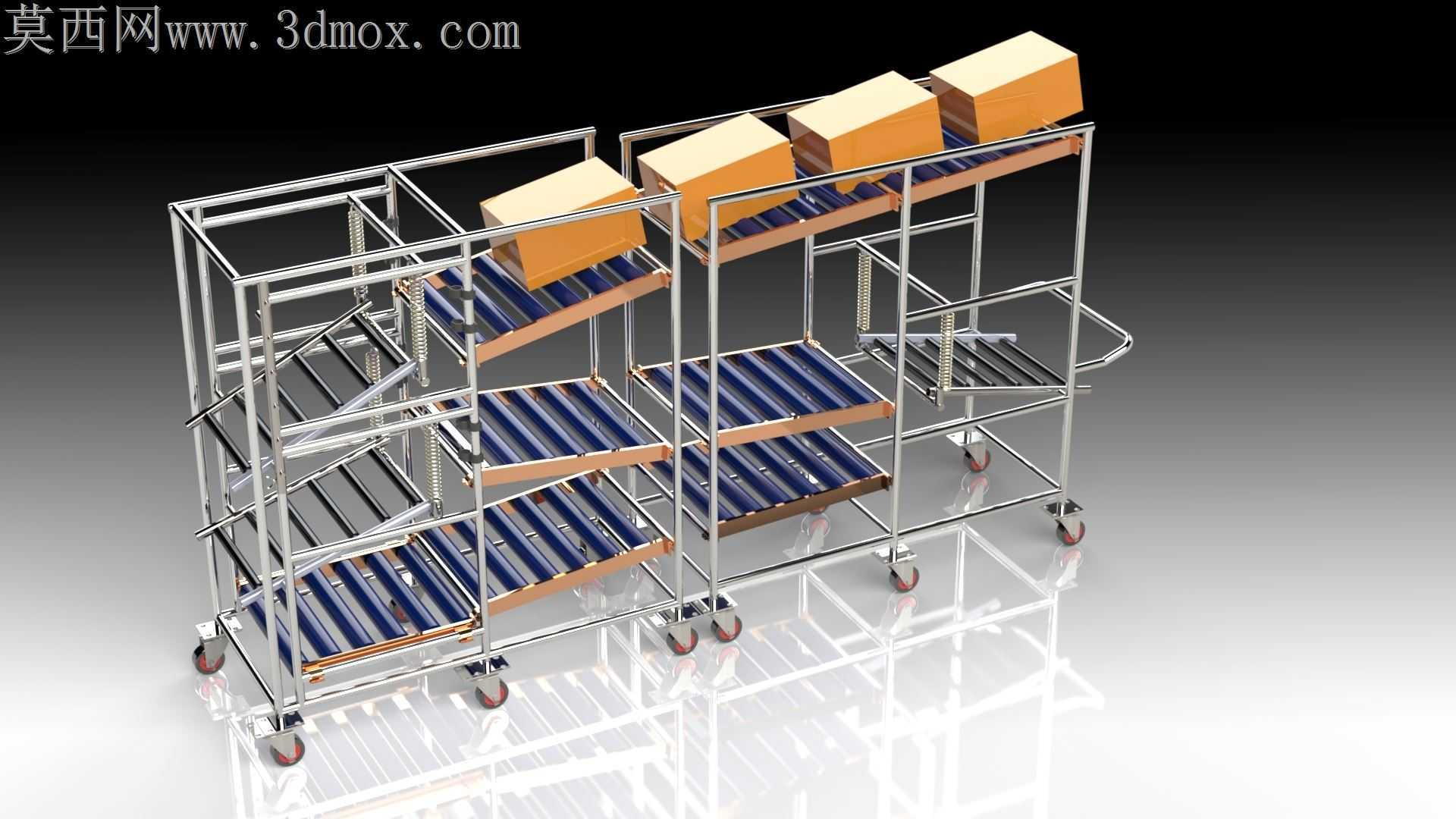

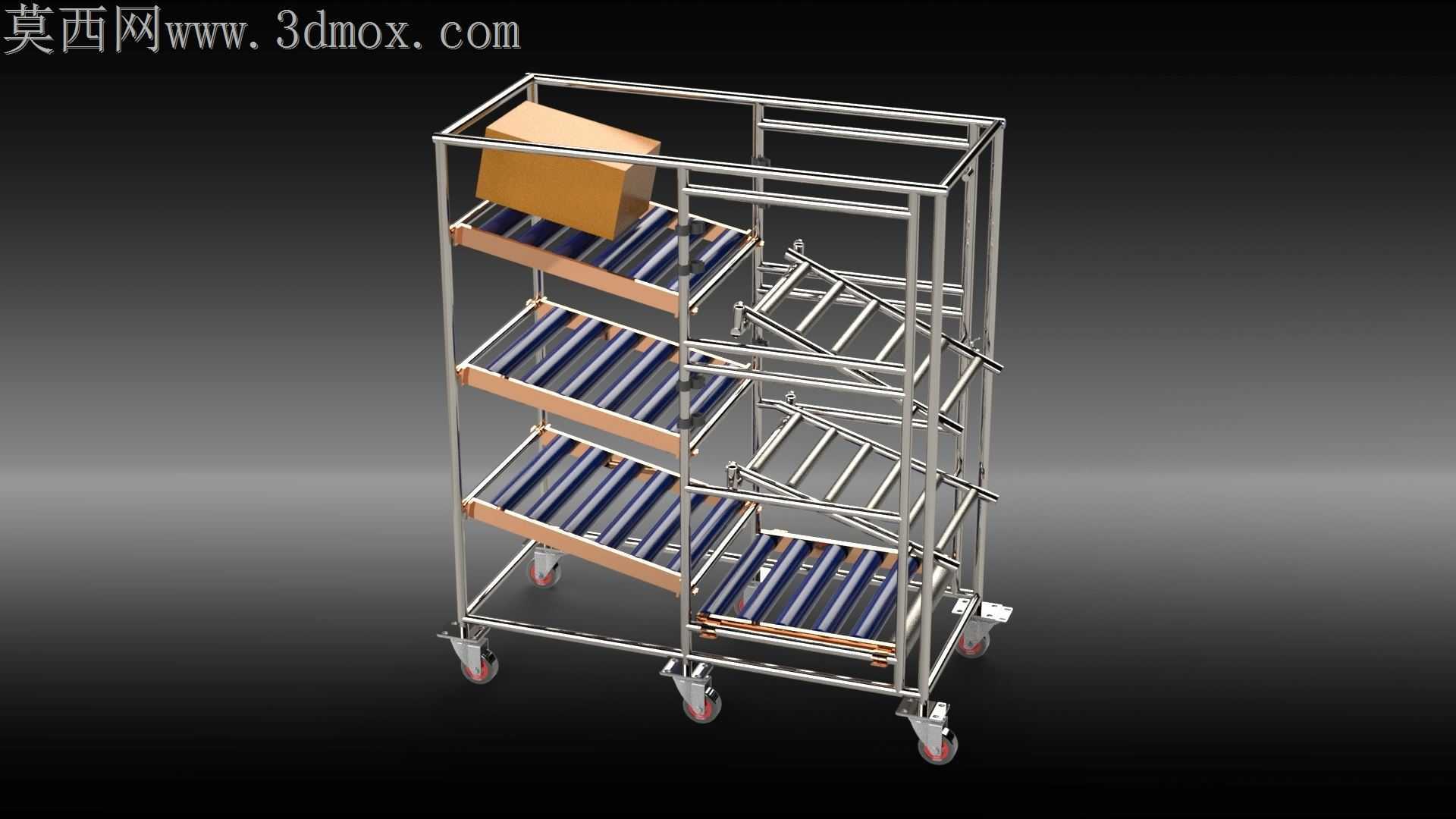

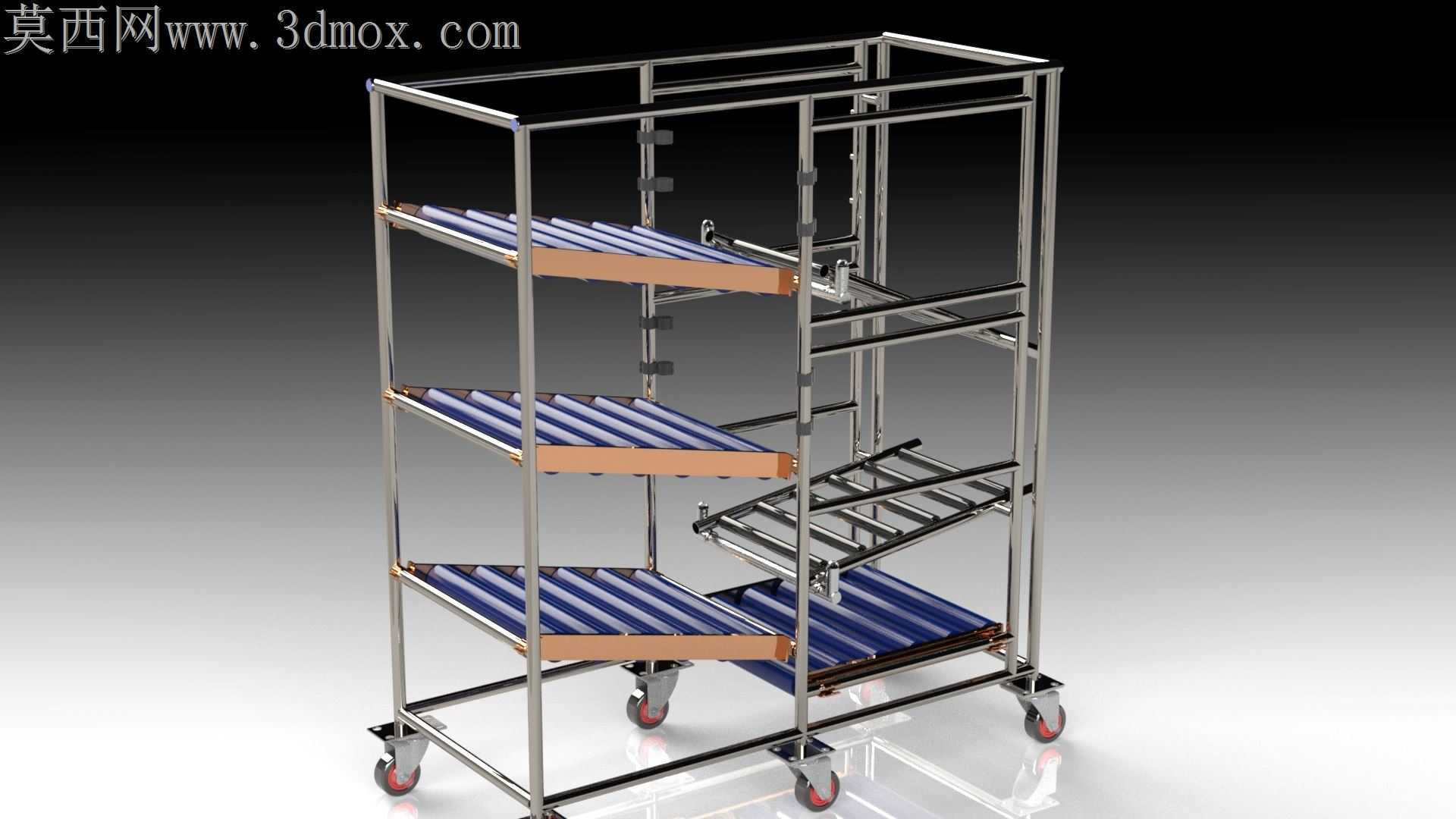

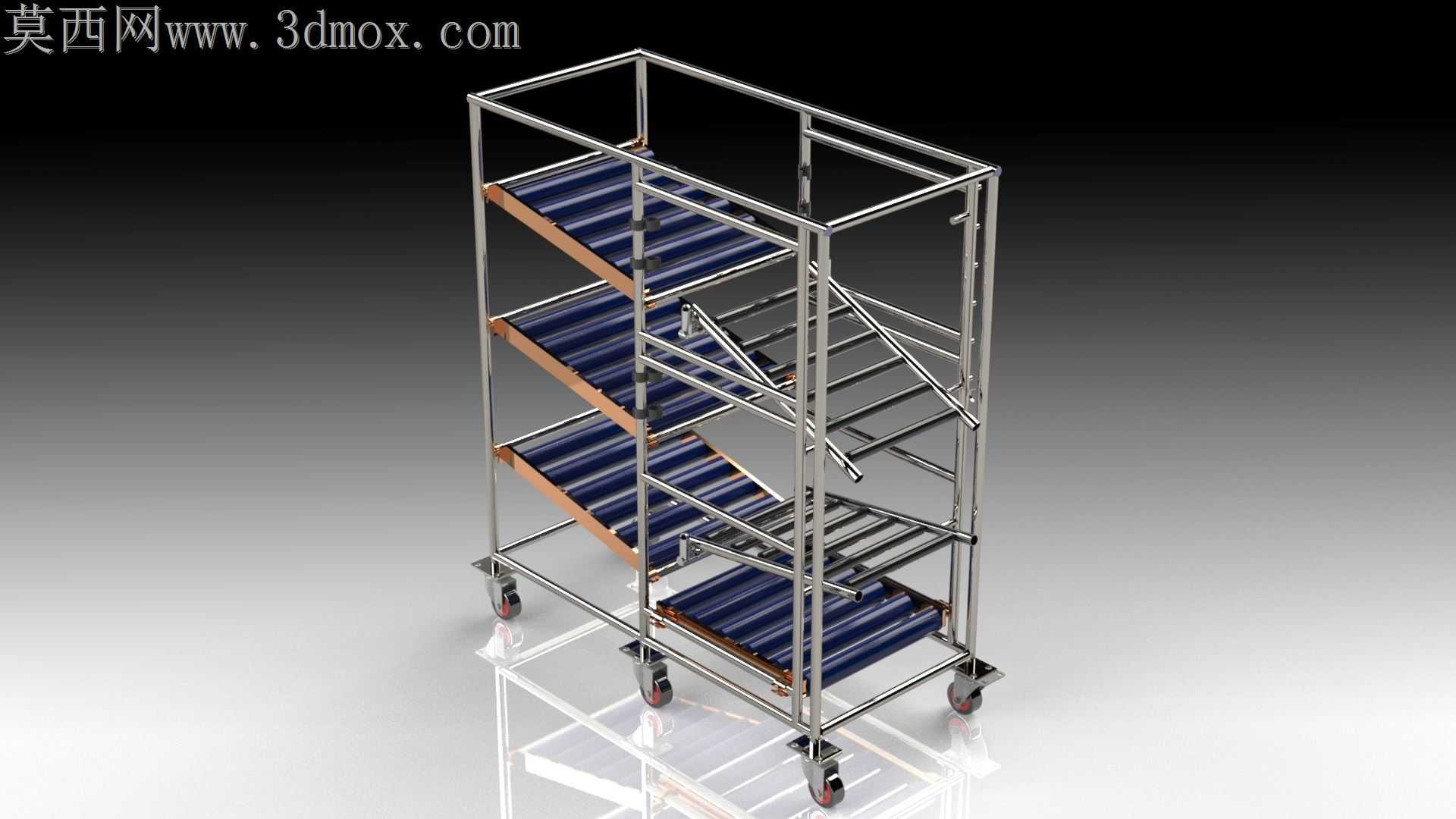

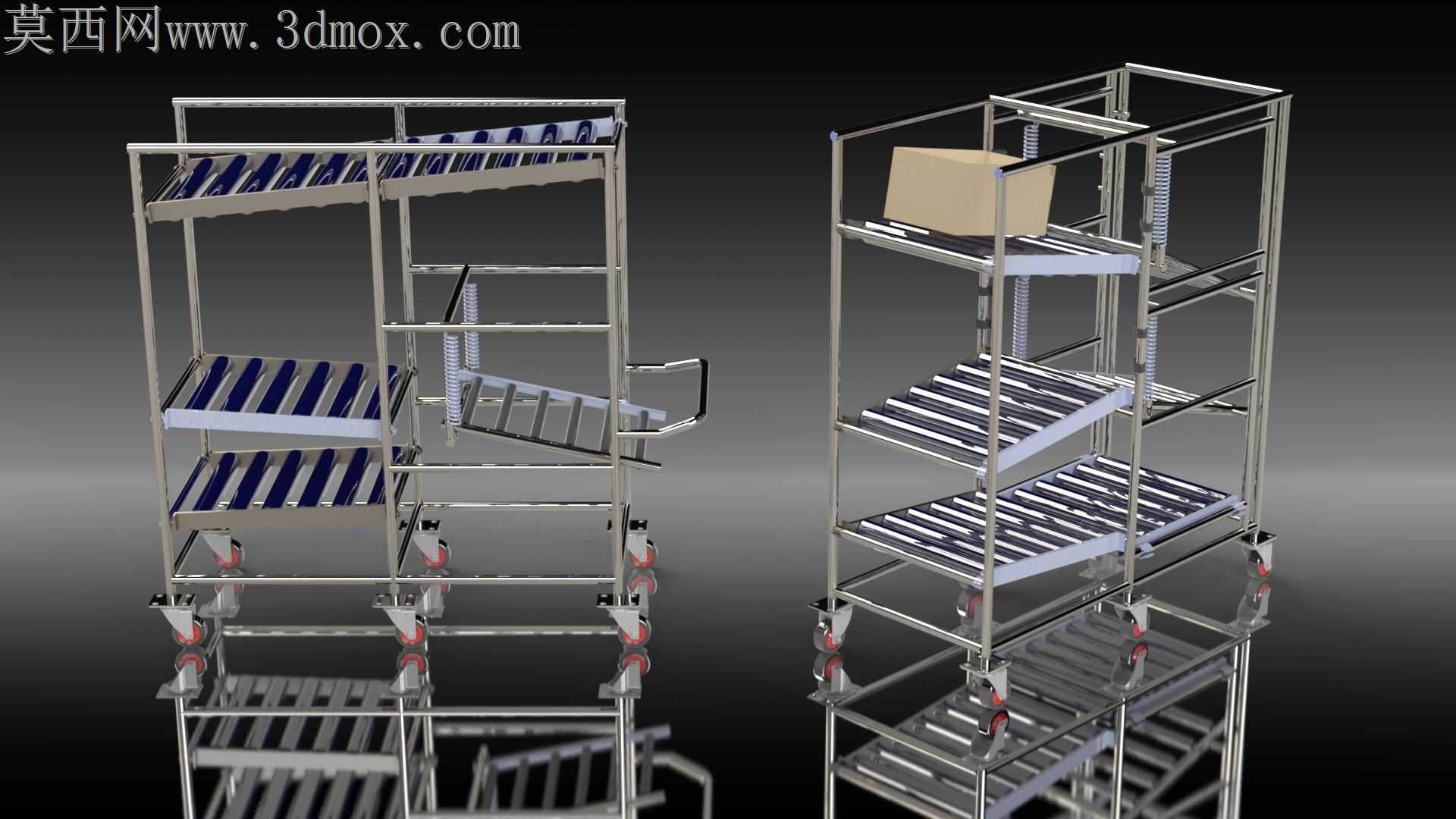

多层倾斜辊道纸箱输送周转料架

车间纸箱转运工位常遇到料箱堆叠磕碰、人工取料弯腰频次高、普通平层货架无自滑动能力导致取放效率低的痛点，这款周转料架的结构设计完全围绕现场作业的实际矛盾做取舍。多层倾斜排布的辊道层板没有做统一角度，靠近作业人员的下层倾角控制在3度，刚好让空纸箱靠自重缓慢滑到取料端，不会因为倾角过大出现箱体冲落砸伤操作人员的隐患，上层放置待灌装满箱的层板倾角调到5度，满箱重量更大，稍大的倾角能抵消箱体与辊道间的摩擦力，不用人工推送就能滑到接驳位。框架采用精益管拼接，没有选用焊接式方管框架，就是考虑到不同产线的纸箱尺寸、工位高度存在差异，插接式的接头可以随时调整层板间距，不用切割焊接就能适配现场改线需求，每处插接位置都预留了0.2mm的装配公差，既不会因为公差过大出现框架晃动感，也不会因为公差过紧导致现场拆装调整需要敲击损伤管材表面。底部脚轮没有全用万向轮，靠近扶手的两个脚轮选定向轮，另一端用带刹车的万向轮，推行的时候不会出现走偏蛇形的问题，停靠在灌装工位旁时踩下刹车就能牢牢固定，不会因为辊道上箱体滑动的反作用力让料架移位。层板边缘没有做突出的挡边，只在取料端加了20mm高的柔性挡条，纸箱滑到端部时不会硬磕碰划伤箱体表面，挡条用耐磨的聚氨酯材质，长期被箱体撞击也不会出现掉屑污染包装的问题。相邻两层辊道的间距留足了350mm的操作空间，操作人员拿取纸箱时不会被上层板架磕碰到手背，辊道上的蓝色滚轮选带轻微阻尼的材质，空箱滑动时不会出现速度过快侧翻的情况，满箱滑动时阻尼又不会过大造成卡滞。框架侧面的扶手高度刚好适配成年人站立推行的握持高度，没有做过高的突出结构，料架闲置时可以多个并排靠在一起存放，不会因为突出部件占用过多车间通道空间。每根精益管的连接接头都做了防松设计，长期受箱体滑动的振动影响也不会出现接头松动框架散架的问题，整体没有多余的装饰结构，所有构件都服务于纸箱周转输送的实际功能，没有为了外观好看增加不必要的加工成本。
