三爪拉马拆卸工具结构设计

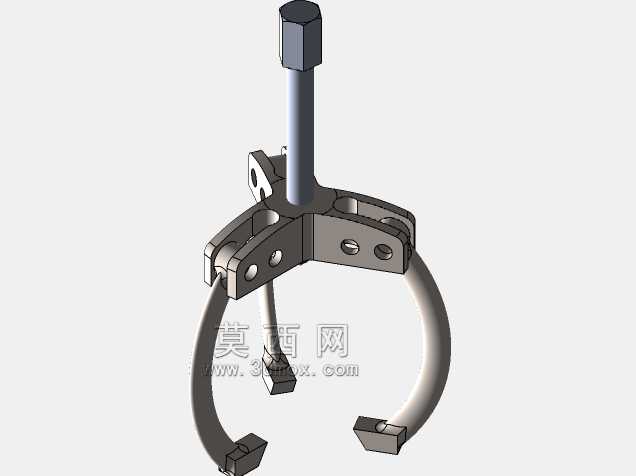

　　在设备运维与机械装配场景中，轴系部件的拆卸一直是一线维修人员高频面对的作业环节，过盈配合的轴承、皮带轮、齿轮等零件如果采用撬棍敲击、蛮力拉扯的方式拆卸，很容易造成零件配合面损伤、轴端变形，甚至直接报废核心传动部件，三爪拉马这类专用拆卸工具就是针对这类作业需求设计的手动工装。这套结构采用中心顶杆配合三爪联动的布局，作业时先将三个卡爪均匀勾住待拆卸零件的外缘端面，旋转顶部的六角受力头，带动中心螺杆顶在轴的中心定位孔上，持续施加轴向推力，就能将过盈配合的零件平稳从轴上拉出，整个施力过程沿轴的中心轴线方向，不会产生偏载力矩，能最大程度保护配合面不受损伤。从结构细节来看，三个卡爪通过铰接结构与中心滑座连接，

　　可根据待拆卸零件的外径尺寸调整张开角度，适配一定直径范围内的盘类、套类零件拆卸需求，卡爪末端做了加厚勾头设计，勾接端面加工有防滑齿结构，避免施力过程中卡爪滑脱造成安全隐患；中心螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更好的承重能力与自锁性能，施加较小的圆周力矩就能获得很大的轴向顶推力，顶部的六角头既可以用活动扳手、套筒施力，也能适配棘轮扳手快速旋转，提升作业效率。设计过程中优先考虑了作业边界的适配性，卡爪的有效勾接深度覆盖了常规中小型传动部件的拆卸厚度，张开后的最大外径可覆盖常见小型电机、减速机端的轴承、皮带轮拆卸需求，收拢状态下也能适配小直径齿轮、联轴器的拆卸作业；中心螺杆的有效行程预留了足够的拆卸余量，

　　不需要中途反复调整卡爪位置就能完成常规零件的拆卸流程，滑座与卡爪的铰接间隙做了合理控制，既保证卡爪转动调整顺畅，又不会因为间隙过大造成施力时卡爪偏摆。不同于液压拉马的复杂结构，这种纯机械结构的三爪拉马不需要额外动力源，整体重量轻便，适合随身携带到各类维修现场，不管是车间内的设备定检维修，还是户外的农机、工程机械应急抢修，都能快速投入使用；结构上没有易损的密封件、液压元件，日常维护只需要定期在螺纹处、铰接点涂抹润滑脂，就能长期保持顺畅的作业状态，使用寿命远高于同类复杂结构的拆卸工具。在实际选型使用时，需要根据待拆卸零件的外径、拆卸所需的最大顶推力匹配对应规格的拉马，这套结构的受力件均采用调质钢材加工，卡爪与螺杆的受力截面经过强度校核，

　　能承受额定范围内的顶推载荷，不会出现施力过程中部件断裂、变形的问题；环形的卡爪限位结构可以在卡爪张开到最大角度时进行限位，避免调整过程中卡爪脱出滑座，提升作业过程的安全性。很多维修人员在拆卸过盈量较大的零件时，会配合敲击振动、加热膨胀的方式辅助拆卸，这套结构的卡爪与主体连接强度足够承受一定的振动载荷，不会因为辅助作业的振动出现松脱。另外，这套结构预留了标准紧固件的安装位置，可直接选用对应规格的六角头螺钉完成铰接部位的紧固装配，不需要单独定制非标连接件，后期维护更换易损件也十分方便，铰接孔的位置精度经过公差匹配，保证三个卡爪的张开角度保持一致，施力时三个卡爪的受力均匀，不会出现单爪过载的情况。
