异形组合式机械定位支撑基座结构

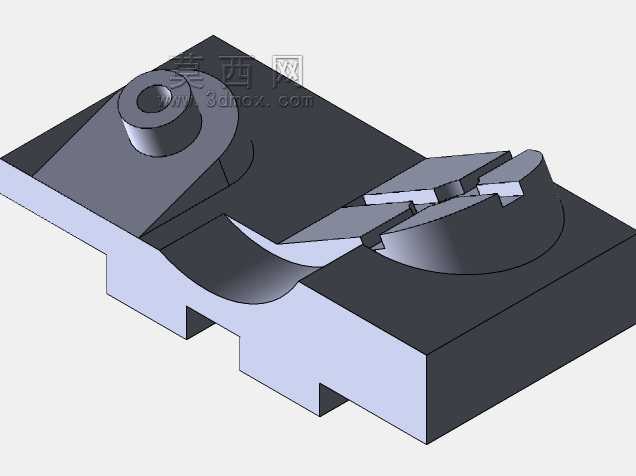

　　在工装夹具、非标自动化生产线的工位定位环节，这类异形组合式支撑基座是承担工件承托、精准定位的核心接触零件，常见于机加工工位的工件装夹、检测工位的工件定位场景，替代传统标准垫块无法适配异形工件轮廓的短板，避免装夹过程中工件出现偏移、形变，保障加工或检测的基准一致性。从结构设计逻辑来看，该基座采用一体化铣削成型的基体结构，底部设置两处对称的凹槽安装位，可直接嵌入工作台的T型槽或者定位导轨，安装时无需额外加工转接板，安装边界的凹槽宽度与常规工业T型槽的滑块尺寸匹配，安装后基座与工作台的贴合面平面度控制在0.02mm以内，避免装夹后出现基座翘曲影响定位精度。基体上方的结构分为三个功能区域，左侧的带孔凸台为定位销安装位，

　　内孔可压入标准圆柱定位销，与工件上的预制定位孔配合实现X、Y方向的自由度约束，凸台的高度根据工件对应位置的避让空间设计，既保证定位销的有效配合长度，又不会与工件的其他结构产生干涉；中间区域为异形避让槽，槽体的曲面轮廓完全匹配对应工件的底部凸起结构，装夹时工件的凸起部分可完全嵌入槽内，避免装夹时工件与基座发生硬接触顶起，同时槽体的侧壁可起到辅助侧向定位的作用，分担定位销的侧向受力，降低长时间使用后定位销出现形变偏移的概率；右侧的双凸台结构为支撑承托面，两个凸台的顶面经过精铣处理，平面度与等高公差控制在0.01mm以内，直接与工件的底部平面接触，承担工件装夹后的主要垂直方向载荷，凸台之间的开槽为加工排屑预留空间，

　　避免机加工过程中铁屑堆积在支撑面上，导致工件装夹时被铁屑垫起出现尺寸超差。设计过程中充分考虑了实际使用的受力情况，基体的壁厚根据不同区域的受力大小做差异化设计，承托区域的壁厚大于避让区域的壁厚，在保证整体结构刚性的前提下尽可能降低基座自重，减少工作台的负载；所有棱边均做了C0.5的倒角处理，避免安装和使用过程中棱边划伤操作人员，同时去除铣削加工产生的毛刺，防止毛刺脱落进入设备运动部位造成卡滞。这类基座的外形尺寸适配中小型异形工件的装夹需求，整体长宽尺寸控制在常规工装板的安装孔距范围内，可直接搭配标准快换夹具使用，无需重新设计整套工装，大幅缩短非标工装的设计与制造周期，在多品种小批量的机加工生产场景中，

　　这类定制化支撑基座可以快速适配不同轮廓的工件，减少工装更换的调试时间，提升生产换型效率。实际使用时，需要先将基座底部的凹槽与工作台的定位槽对齐，推入后用锁紧螺栓从基座侧面的顶丝孔锁紧固定，再将定位销压入左侧凸台的内孔，确认支撑面无铁屑、杂物后即可放置工件，配合快速夹钳完成工件装夹；长期使用后如果支撑面出现磨损，可直接对支撑面进行二次精铣修复，修复量控制在0.2mm以内即可继续使用，无需整体更换基座，降低工装维护成本。
