深沟球式滚动转子轴承结构设计

　　在各类旋转类机械设备的传动链路里，这类滚珠式转子轴承是应用覆盖范围极广的支撑类核心部件，小到家用电动工具的输出端、中小型电机的转子定位，大到输送机辊筒的两端支撑、普通机床的进给轴辅助支撑，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在较低区间，减少轴颈与安装基座之间的磨损，同时约束轴系工作时的径向与轴向窜动，保证旋转部件的回转精度维持在设计允许的公差范围内。

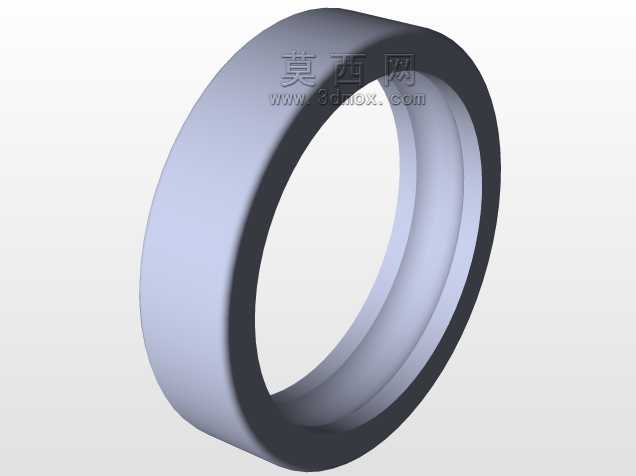

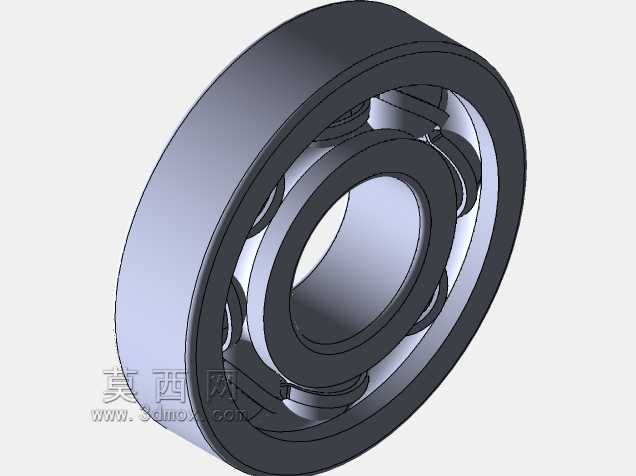

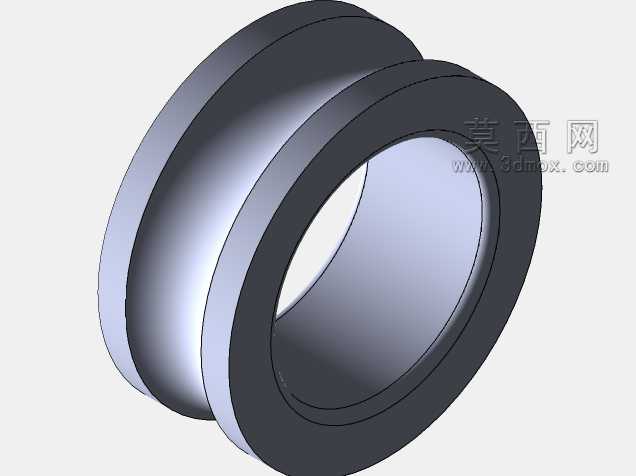

　　从结构设计逻辑来看，这类轴承采用内圈、外圈、滚动体、保持架的经典四件套组合形式，内圈与待支撑的转轴轴颈采用过盈配合随轴同步转动，内圈外侧设计有与滚动体曲率匹配的滚道，滚道的曲率半径略大于滚动体的球体半径，既保证滚动体与滚道有足够的接触面积承载径向载荷，又能避免接触应力过度集中导致的早期点蚀失效。外圈通常与设备的轴承座安装孔采用过渡或小间隙配合，多数工况下外圈保持固定，部分需要轴向游动的轴系设计中，外圈可与轴承座孔之间预留微小轴向滑动量，抵消轴系因温度升高产生的热伸长量，避免轴系出现卡滞问题。

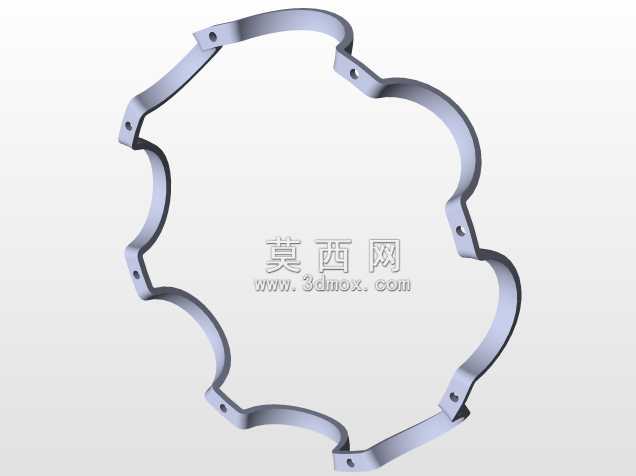

　　滚动体采用均匀分布的钢制球体，是轴承承受载荷、实现低摩擦转动的核心元件，球体的直径一致性、圆度公差直接决定了轴承运转时的振动值与噪音水平，设计时会根据额定动载荷的计算值匹配对应直径与数量的滚动体，保证在额定工况下滚动体与滚道的接触应力处于材料许用应力区间内。保持架的作用是将所有滚动体均匀分隔开，避免相邻滚动体在运转过程中直接接触产生额外摩擦与磨损，同时在轴承安装、未装填润滑脂的状态下对滚动体起到限位作用，防止滚动体从内外圈滚道之间脱落。

　　从安装边界与尺寸适配角度来说，这类轴承的外形尺寸遵循通用的标准尺寸系列，内圈内径、外圈外径、轴承宽度都对应标准公称尺寸，设计选型时无需额外定制安装位，可直接匹配对应规格的轴颈与轴承座孔。安装时需要注意轴肩与轴承座孔挡肩的高度设计，挡肩高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承无法安装到位，同时挡肩需要设计足够的支撑面，保证轴承端面受力均匀，避免偏载导致的轴承早期损坏。对于需要承受一定双向轴向载荷的应用场景，这类深沟球结构的轴承可通过调整滚道的曲率与接触角，在不改变外形安装尺寸的前提下提升轴向承载能力，适配电机、泵类等存在少量轴向力的轴系支撑需求。

　　在实际应用场景中，这类轴承的润滑方式可根据运转转速与工作温度选择脂润滑或油润滑，低速常温工况下采用填注润滑脂的方式即可满足长期运转需求，高速或高温工况下则需要采用油浴或油气润滑方式，保证滚道与滚动体之间始终形成稳定的油膜，避免金属直接接触造成的磨损。密封结构可根据工作环境的洁净度选择开式、带防尘盖或带密封圈的形式，多粉尘、多水汽的工况下选用带接触式密封圈的结构，可有效阻挡外界杂质进入轴承内部，同时防止内部润滑脂泄漏，延长轴承的维护周期与使用寿命。

　　不同于重载场景下使用的滚子轴承，这类滚珠式转子轴承的摩擦阻力更小，极限转速更高，更适合中轻载、高转速的旋转轴系使用，在常规的通用机械设备中，这类轴承的用量占所有支撑类轴承的七成以上，是传动系统中不可或缺的基础零部件。建模过程中需要严格控制滚道的曲率中心位置、滚动体的分布节圆直径、内外圈的倒角尺寸，保证模型的尺寸参数与实际标准件完全一致，可直接用于设备的整体装配干涉检查、轴系刚度仿真分析等工作，为后续的结构优化与选型验证提供准确的三维模型支撑。
