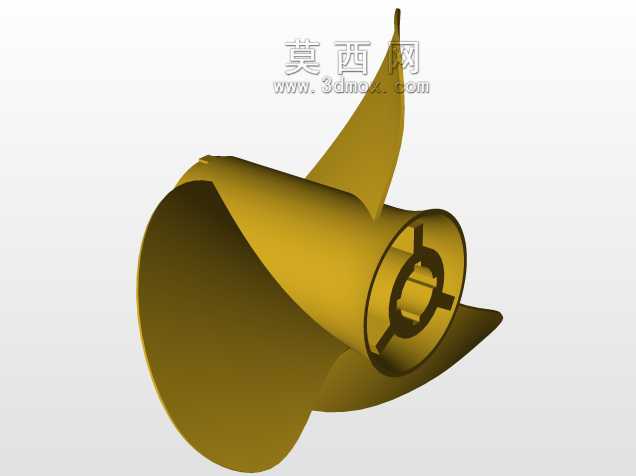

轴流式三叶通风机叶轮结构三维设计

　　在民用建筑通风、工业厂房换气、暖通空调送风、设备散热排风等场景中，轴流类通风部件的核心做功元件就是叶轮，其结构合理性直接决定整套通风系统的送风效率、运行噪音与动平衡稳定性。本次建模的三叶式轴流通风叶轮，采用一体化铸造成型的结构思路，轮毂与叶片之间无额外拼接焊缝，从根源上避免了高速旋转下连接部位的应力集中问题，适配常规低压大流量的通风工况需求。

　　从结构设计逻辑来看，三个叶片沿轮毂周向呈120度等角均匀分布，叶片型线采用变截面扭曲设计，从叶根到叶顶的安装角平滑过渡，叶根位置弦长更短、厚度更大，匹配轮毂旋转时的根部高应力承载需求，叶顶位置弦长更长、厚度更薄，能够在相同转速下切割更大范围的空气流场，减少叶顶与风筒内壁间隙处的涡流损失。轮毂中心设计有带定位卡槽的安装孔，卡槽结构可与驱动电机输出轴的键槽精准配合，传递扭矩时不会出现相对打滑，安装孔的深度与轮毂轴向长度保持一致，保证电机轴插入后有足够的配合长度，避免悬臂过长引发的运行振动。

　　在安装边界的尺寸把控上，叶轮的最大回转直径需匹配对应规格的风筒内壁直径，单边预留2-3mm的安全间隙，既防止旋转过程中叶片剐蹭风筒壁，也不会因间隙过大造成气流回流损失。轮毂的轴向定位台阶尺寸需贴合电机端盖的安装止口，保证叶轮旋转中心与电机输出轴的同轴度控制在0.1mm以内，降低动平衡校正的难度。叶片的前缘做了小圆角钝化处理，避免尖锐边缘在高速气流中产生高频啸叫，后缘则做了斜切修型，梳理叶片出口处的气流流向，减少尾迹涡流带来的能量损耗。

　　实际工程应用中，这类叶轮多用于低压通风场景，比如地下车库的排风系统、车间岗位的送风降温、冷却塔的散热通风、畜牧养殖棚的空气置换等工况，不需要过高的输出风压，但要求在较低转速下就能实现足够的送风量，同时运行噪音控制在可接受范围内。建模过程中对叶片的扭曲角度做了反复校核，保证每个截面的翼型攻角处于合理区间，不会出现气流分离导致的失速问题，轮毂的壁厚设计兼顾了结构强度与整体重量，既不会因壁厚过薄在长期运行中出现轮毂开裂，也不会因重量过大增加电机的启动负载。

　　从装配适配性来看，该叶轮可直接适配常规Y系列三相异步电机的输出轴规格，中心安装孔的键槽尺寸符合通用机械传动的标准公差要求，不需要额外定制转接法兰就能完成装配，降低了现场安装的适配成本。叶片表面的光滑曲面设计，减少了气流流过时的摩擦阻力，积灰后也更容易清理，适合多粉尘的工业车间通风场景。整体结构没有复杂的可拆卸部件，后期维护不需要拆解叶片，仅需定期清理表面积灰、检查轮毂与轴的配合松紧度即可，长期运行的可靠性更高。在动平衡设计层面，三个叶片的质量分布沿周向均匀对称，建模时已对每个叶片的体积、质心位置做了参数化校验，实际生产时仅需做少量的动平衡去重就能达到G6.3级的平衡精度要求，满足1450rpm转速下的稳定运行需求，不会出现明显的整机振动问题。
