无退刀槽圆柱蜗杆传动件结构设计

　　在中小功率减速传动场景里，这类无退刀槽的圆柱蜗杆是很常见的啮合核心件，多数时候配套蜗轮组成交错轴传动副，两轴空间垂直交错的布局下，能在很小的结构空间里实现大传动比的动力传递，常见于轻工输送设备的减速单元、小型机床的进给传动机构、自动化生产线的分度驱动组件里，相比多级圆柱齿轮减速结构，单级蜗杆副就能实现10-80区间的传动比，整体结构紧凑度高，运转时的啮合重合度大，传动平稳性远优于同传动比的直齿轮组，运行噪音控制表现更好。

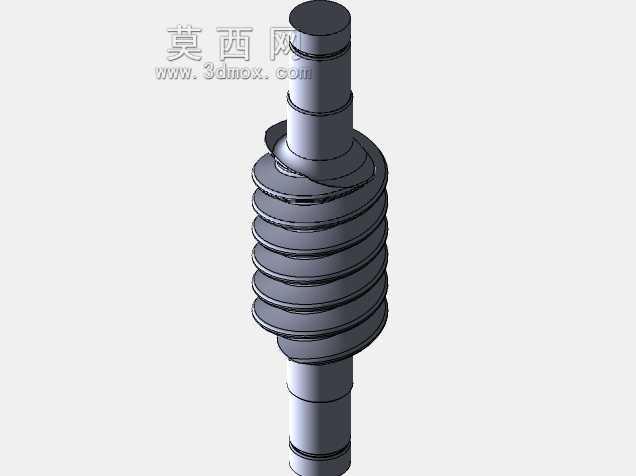

　　从结构设计逻辑来看，这款蜗杆采用整体式轴齿一体化结构，中间段为螺旋齿形加工区段，两端为阶梯状轴颈结构，分别用来匹配支撑轴承与传动端的连接结构。齿形部分没有设置常规的退刀槽结构，这种设计一方面能最大化利用轴段的有效长度，增加螺旋齿的有效啮合圈数，提升齿面接触强度，避免退刀槽位置的应力集中问题，提升零件在交变载荷下的疲劳寿命；另一方面也能减少加工工序中退刀的工艺步骤，不过对齿形终加工的刀具行程控制要求更高，需要在车削、磨削齿形时精准控制起止位置，避免在轴颈衔接位置产生加工毛刺或者齿形缺损。

　　两端的阶梯轴颈做了差异化直径设计，其中一端轴颈直径更小，一般作为动力输入端，用来安装联轴器或者带轮、链轮等动力接入件，轴端预留的圆柱段长度匹配标准紧固件的锁紧空间，能实现输入端连接件的轴向定位；另一端轴颈直径略大，作为非输入端的支撑侧，匹配对应内径的深沟球轴承或者圆锥滚子轴承，轴肩位置直接作为轴承内圈的定位面，不需要额外加装定位套，减少装配时的零件数量。齿形段与两侧轴颈的衔接位置做了极小的圆弧过渡，避免直角衔接带来的应力集中，在承受冲击载荷时，能有效分散齿根位置传递到轴段的应力，降低断轴风险。

　　实际选型应用时，需要重点关注几个安装边界尺寸：首先是两端轴颈的同轴度公差，必须控制在0.02mm以内，否则装配后会出现齿面偏载，局部磨损加剧，传动效率骤降；其次是齿形段的有效啮合长度，必须匹配配套蜗轮的齿宽，一般要比蜗轮齿宽大出2-3mm，预留装配时的轴向调整余量，避免安装误差导致啮合接触面积不足；还有两端轴颈的长度尺寸，要匹配减速箱体的轴承座孔深度、端盖的安装空间，输入端轴颈的伸出长度要匹配所选联轴器的毂长，避免出现连接件无法锁紧或者与端盖干涉的问题。

　　从功能特性上看，这类蜗杆当导程角小于啮合副的当量摩擦角时，能实现反向自锁，也就是只能由蜗杆带动蜗轮转动，蜗轮无法驱动蜗杆回转，这个特性在提升机构、倾斜输送设备里很实用，能在动力切断时避免负载反向滑落，不需要额外加装制动装置就能实现位置锁定。不过在设计时要注意，自锁状态下的传动效率会低于0.5，不适合连续大功率运转的场景，否则齿面发热量大，容易出现胶合失效。齿面的加工粗糙度需要控制在Ra1.6以下，装配时要涂抹适配的极压润滑脂，减少齿面滑动摩擦带来的磨损，延长零件的使用寿命。

　　在三维建模过程中，这类零件的建模重点是螺旋齿形的参数化生成，需要先根据传动比、中心距确定模数、导程、头数、齿形角参数，再通过螺旋扫描命令生成齿形实体，建模时要注意齿形两端的收尾处理，因为没有退刀槽，齿形起止位置要自然过渡到轴颈表面，不能出现突兀的台阶，否则会在啮合起始阶段产生刚性冲击。两端轴颈的倒角、圆角细节不能省略，这些结构虽然尺寸小，但直接影响装配的顺畅度，轴端的倒角一般取C1-C2，方便轴承、联轴器的压装，轴肩位置的圆角半径要小于配套轴承内圈的倒角半径，保证轴承能贴合到轴肩定位面，不会出现安装间隙。
