穿杆式平行四边形连杆升降支撑机构

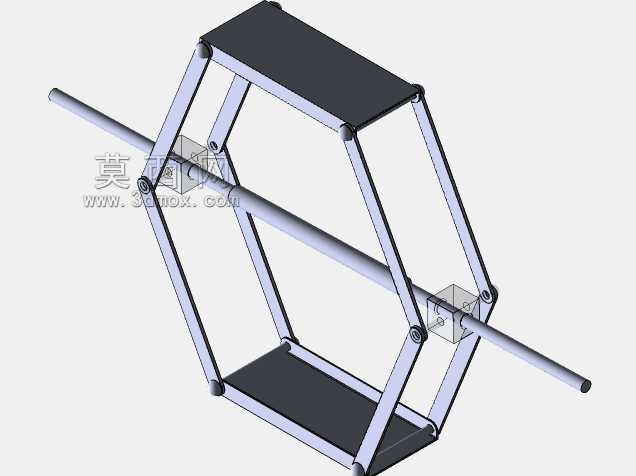

　　该机构核心采用平行四边形连杆构型，依托四根等长铰接连杆形成可形变的菱形框架，上下两端分别固定刚性承载平板，中间贯穿一根光轴作为安装与导向基准，两个滑块式铰接座套在光轴上，分别与菱形框架的两个内侧铰接点连接，当两个铰接座沿光轴做相向或背向移动时，菱形框架的对角间距发生变化，进而带动上下承载平板完成垂直方向的升降动作，整个运动过程中上下平板始终保持水平平行状态，不会出现倾斜偏转。从实际应用场景来看，这类结构常被用在轻载工位的高度调节场景，比如生产线旁的物料承托台、检测工位的工件支撑座、小型设备的可调安装底座，也可集成在简易升降工装里，配合直线驱动件完成小行程的举升动作，相比剪叉式升降结构，它的铰接点更少，运动过程中侧向偏移量更小，

　　对安装空间的纵深要求更低，尤其适合需要沿贯穿杆轴方向布置动力源的安装场景。设计层面上，所有连杆的铰接孔位采用同轴度公差管控，每处铰接点都预留了标准销轴的安装间隙，避免连杆运动时出现卡滞，上下承载平板与连杆端部的连接采用嵌入式定位，保证平板受力时不会与连杆端部发生相对滑移，贯穿光轴与滑块铰接座的配合选用间隙配合，既保证滑块可以沿光轴顺畅滑动，又能控制滑块的径向晃动量，避免升降过程中平板出现水平方向的窜动。从安装边界来看，该机构收拢状态下整体轮廓紧凑，上下平板的间距处于最小值时，菱形框架的横向宽度最大，安装时需要在光轴的两侧预留足够的避让空间，避免框架展开时与周边设备发生干涉；光轴的两端可以通过支座固定在设备机架上，

　　不需要额外为上下平板设置导向结构，依靠平行四边形连杆的自身约束就能保证升降的直线度，一定程度上简化了整体安装结构。功能特性方面，该机构的升降行程由连杆的长度决定，连杆有效铰接距越长，可实现的升降行程越大，同时承载能力与连杆的截面尺寸、铰接销轴的抗剪强度直接相关，轻载工况下可以选用铝合金型材加工连杆，降低整体结构重量，重载场景则可以更换为钢制连杆并加粗铰接销轴，提升整体负载能力。运动过程中，两个滑块铰接座的受力始终沿光轴轴向，驱动件只需要提供轴向的推拉力即可驱动机构升降，不需要承受侧向力，对驱动件的受力友好度较高，不管是采用手动螺杆驱动还是气缸、电动推杆驱动，都可以很方便地与滑块铰接座进行连接，不需要额外设计复杂的传动转接结构。另外，

　　该结构在任意升降高度都具备几何锁止趋势，只要对两个滑块铰接座的轴向位置进行锁定，整个机构就可以稳定保持在当前高度，不会出现自动回落的情况，不需要额外增加位置锁止机构，进一步简化了整体结构的复杂度。在实际建模过程中，所有铰接点的转动副都按照实际装配间隙设置了运动仿真参数，可以直观模拟整个升降行程内的运动状态，验证各部件之间是否存在运动干涉，同时对关键受力部位做了静力学仿真校核，保证在额定负载下连杆的变形量在允许范围内，铰接销轴的剪切应力满足材料许用应力要求。
