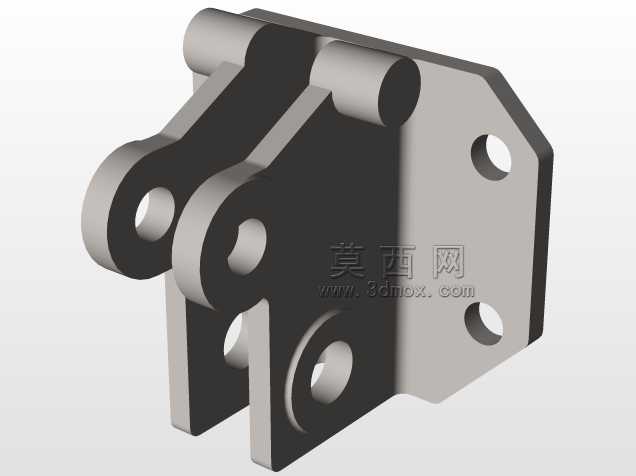

双铰接耳式安装连接固定支座结构

　　这类带双铰接耳的板式安装支座，在工业设备的连杆传动、铰接支撑场景里应用十分广泛，常见于工程机械的执行机构连接端、自动化生产线的摆臂铰接位、输送设备的张紧结构安装点，核心作用是为带转动副的联动构件提供刚性安装基准，同时通过铰接耳的同轴孔位匹配销轴，实现被连接件在设定平面内的摆动自由度，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，支座主体采用一体化板式结构，安装侧为带多个安装孔的平直基准面，能够完全贴合设备的安装基面，通过穿装螺栓实现整体固定，安装孔的位置排布经过受力校核，既保证安装后的抗剪切、抗倾覆能力，也预留了足够的螺栓拆装操作空间，不会出现扳手空间不足导致的装配困难。伸出的双铰接耳采用平行对称布局，

　　两个耳片的同轴度是设计核心控制指标，孔位加工时需保证两孔轴线的同轴度公差在合理范围内，避免销轴穿装后出现卡滞、单侧受力磨损过快的问题；耳片的厚度根据额定铰接载荷做了匹配，外圆与孔壁的壁厚满足抗弯、抗挤压强度要求，不会在长期交变载荷下出现耳片变形、开裂的情况。在安装边界层面，平直安装面的外形轮廓适配多数设备的型材安装面、钣金安装基面的尺寸范围，铰接耳的伸出长度经过测算，既保证铰接构件摆动时不会与安装基面发生运动干涉，也不会因为伸出过长导致支座整体受力力臂过大，增加安装螺栓的载荷负担。设计过程中，铰接耳的端部做了圆弧过渡处理，一方面是消除加工锐边避免装配时划伤操作人员，另一方面也能减少应力集中点，提升构件的疲劳寿命；

　　安装板与铰接耳的衔接位置采用大圆角过渡，避免直角衔接带来的应力集中问题，在承受冲击载荷时能够更好地分散应力。这类支座在实际选型使用时，需要重点核对铰接孔的直径与配套销轴的尺寸匹配度，同时确认安装孔的孔距与设备基面的预留安装孔位一致，还要核算铰接点的最大摆角范围，确保被连接构件在全行程摆动过程中，不会与支座本体、周边相邻构件发生碰撞干涉。从加工工艺角度，这类构件通常采用板材铣削成型或者精密铸造成型后再做孔位精加工，铰接孔的内孔表面需要达到对应的粗糙度要求，减少销轴转动时的摩擦磨损，安装基准面需要保证平面度，避免安装后出现支座歪斜，导致铰接副的轴线偏移，加剧转动过程中的磨损。在实际工况中，这类支座往往需要承受反复的交变载荷，

　　所以材质选择上通常会选用综合力学性能较好的结构钢，表面做防锈处理，适应不同车间的作业环境，部分重载场景下还会对铰接孔做镶套处理，进一步提升耐磨性能，延长构件的整体使用寿命。不同于单耳铰接支座，双耳结构的抗侧向力能力更强，能够更好地限制销轴的轴向窜动，传动过程中的稳定性更好，适合载荷更大、摆动频率更高的铰接点位，在各类通用机械设备的联动结构中都能看到这类结构的应用，是机械传动铰接系统里十分基础但作用关键的固定连接构件。
