带总锁止功能80mm万向脚轮结构设计

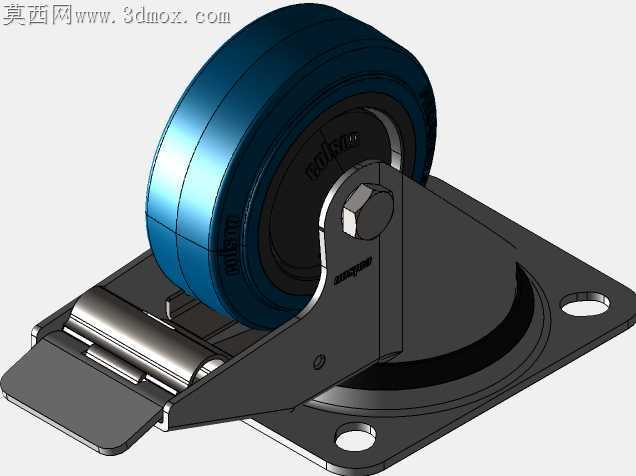

车间周转设备、移动工装台架的脚轮失效，七成问题出在锁止结构的装配公差匹配上——要么制动拨叉卡滞踩不动，要么锁止后仍有旷量溜车，要么旋转支架和安装底板的铆接处应力集中，重载转向时直接开裂。这款80mm规格的总锁止脚轮，在结构细节上刚好戳中了这些现场常见的加工装配痛点。蓝色COLSON材质的轮面做了微弧曲面处理，不是简单的直圆柱轮面，轮缘处做了0.8mm的圆角过渡，既避免轮面边缘磕碰地面杂物时崩边，也能让转向时轮面和地面的接触应力更均匀，不会出现局部偏磨导致的轮面失圆。轮芯和支架的铰接处预留了0.03mm的配合间隙，刚好容纳润滑脂的填充空间，不会因为间隙过小在低温环境下油脂凝固导致轮体转动卡滞，也不会因为间隙过大出现轮体晃动的异响。总锁止的拨叉结构没有采用常见的薄钢板冲压一体成型，而是在拨叉和制动踏板的连接位置做了折弯加强筋，踏板表面压出的防滑凸纹深度控制在0.5mm，既不会因为凸纹过浅沾了油污后脚踩打滑，也不会因为凸纹过高硌伤作业人员的工鞋鞋底。安装底板的四个安装孔做了沉头倒角处理，沉头深度刚好匹配标准M6内六角螺丝的头部高度，螺丝锁紧后不会突出底板平面，避免设备放置时螺丝顶到地面出现放置不稳的情况。旋转支架和底板的连接采用了双排钢珠的回转结构，钢珠滚道做了淬硬处理，硬度达到HRC42-45，120kg额定负载下转向时不会出现滚道压痕导致的转向卡滞。制动块的接触面上贴了1mm厚的丁腈橡胶垫，橡胶垫表面做了网格纹路，锁止时橡胶垫和轮面的摩擦力足够大，不会出现锁止后受外力冲击时轮体滑动的情况，同时橡胶垫的缓冲作用也能避免制动块直接磕碰轮面，留下不可逆的压痕损伤。拨叉的复位弹簧选用了65Mn弹簧钢材质，弹簧的预压缩量经过反复调试，踩下制动踏板时的反馈力度在150N左右，刚好是成年人单脚踩踏的舒适力度，不会因为力度太大踩不动，也不会因为力度太小轻微磕碰就误触发锁止。整个支架的钣金折弯处都做了R1.5的圆角过渡，没有尖锐的冲切毛边，装配时不会划伤作业人员的手部，也不会在使用过程中剐蹭到设备的线缆或者其他零部件。
