Arduino控制桌面式绘图切割一体机

这款桌面级数控作业设备，核心定位是面向小型加工场景、创客开发场景以及教学实训场景的轻量化作业终端，区别于工业级大幅面绘图切割设备，它将绘图与裁切功能整合在同一长条形机身内，不需要额外搭配独立的裁切工位，单台设备即可完成从矢量图案绘制到薄型材料裁切的全流程作业，在广告打样、手工皮具版型制作、电子工程师PCB样板快速标记、学生课程设计实物输出等场景下，能够替代传统手工描线、手工裁切的重复劳作，降低小批量单件作业的人力消耗。

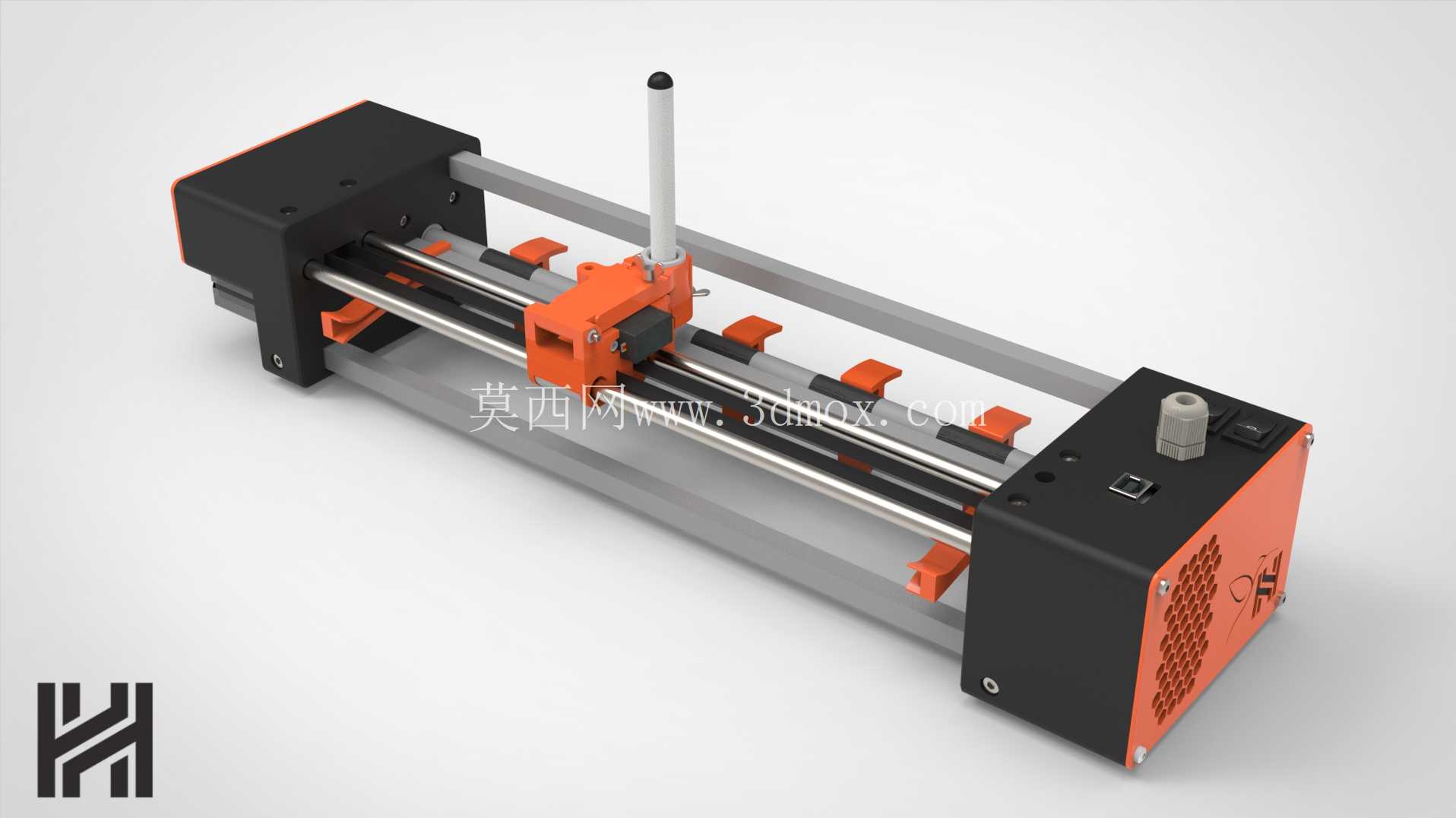

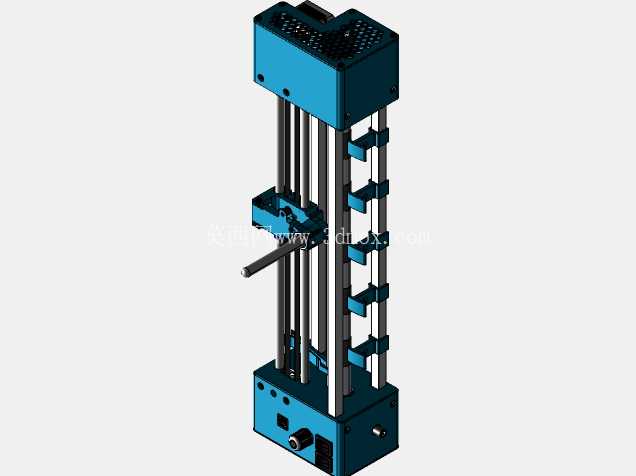

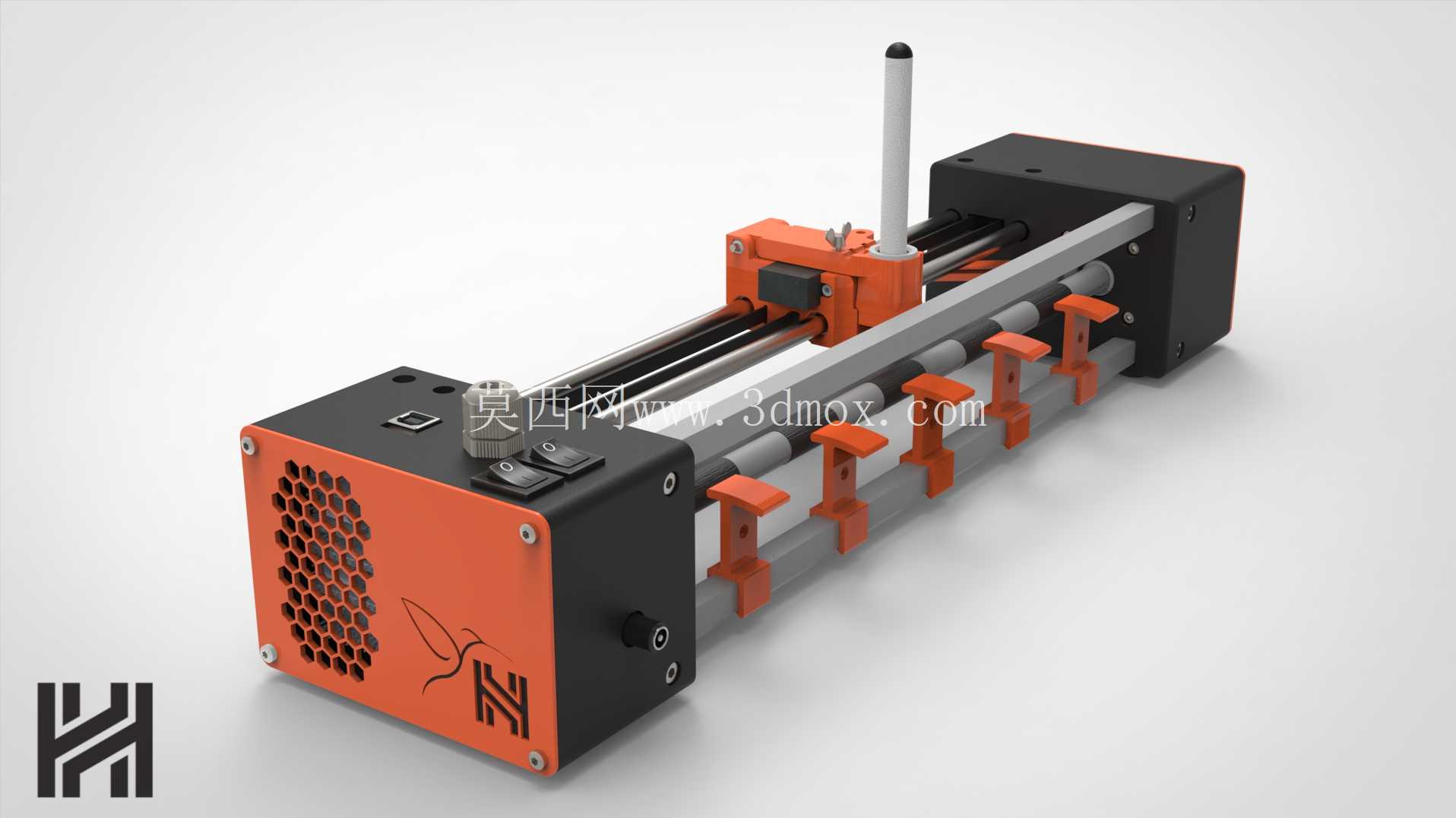

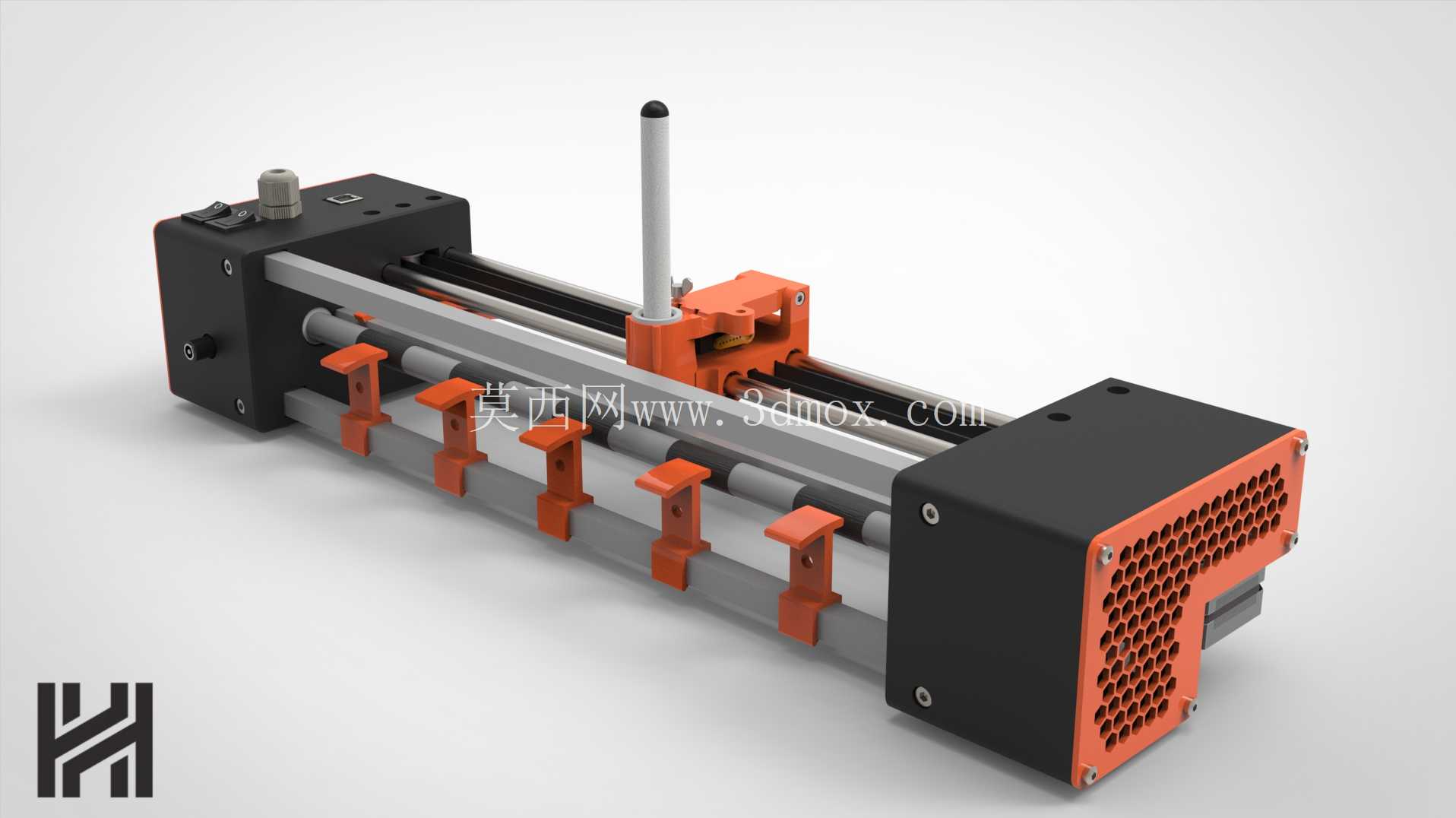

从结构设计逻辑来看，整机采用单横梁直线运动布局，机身主体框架以型材拼接作为承载基础，两端的端座集成了驱动控制模块与传动组件，左侧端座预留了散热通风格栅与接口拓展位，可直接外接电源、数据传输线路，不需要额外外置控制盒，减少桌面占用空间。运动部分采用光轴导轨作为X向运动承载，搭配皮带传动实现绘图头的高速往复移动，绘图头组件集成了笔架抬升机构与裁切刀安装位，抬升动作通过微型舵机驱动，可根据作业指令自动切换落笔、抬笔、下刀、抬刀状态，不需要人工更换作业头即可完成两种工序的切换。机身下方设置了多组可调式压料夹，沿Y向进料方向等距排布，可根据待加工材料的宽度调整夹持位置，固定纸张、PVC薄片、不干胶、薄皮革等柔性或半刚性材料，避免作业过程中材料移位导致的图案偏差。

安装边界方面，整机采用卧式长条形布局，机身长度控制在桌面设备常规适配范围内，宽度仅相当于常规14寸笔记本电脑的纵深尺寸，放置在常规办公桌面上不需要额外改造工作台面，底部预留了防滑脚垫安装位，可直接固定在木质、金属工作台面上，运行过程中不会因为传动惯性出现机身移位。进料方向沿机身长度方向贯通，可支持长度大于机身尺寸的卷材连续作业，只需要保证材料进料路径无遮挡即可，不需要预留额外的尾部出料空间，适合小面积工作室、学校实验室这类空间有限的使用场景。

功能实现层面，设备以Arduino控制板作为核心控制单元，可直接接收上位机发送的G代码指令，解析后分别控制X轴传动电机、Y轴进料驱动（若搭配连续进料模块）、绘图头抬升舵机、裁切刀下压机构的动作，支持矢量图直接导入输出，不需要复杂的二次编程，对于有基础开发能力的使用者，还可自行拓展画笔类型、更换不同角度的裁切刀片，适配更多类型的加工材料。绘图作业时，笔架可适配常规直径的中性笔、马克笔、针管笔，可根据绘制介质更换对应笔具，线条精度可满足常规工程打样、图案绘制的要求；裁切作业时，可更换对应角度的滚轮裁切刀，针对0.5mm厚度以内的薄型材料完成轮廓裁切，切口整齐无毛刺，不需要后续二次修边。

设计过程中充分考虑了DIY组装的便利性，所有结构件均采用模块化拆分设计，传动组件、控制组件、执行组件之间的连接均采用标准紧固件，不需要特殊的定制加工工具即可完成整机组装，调试过程中可通过机身端座上的微调结构调整导轨平行度、皮带张紧度，保证运动过程中无卡顿、无偏移。机身外壳采用拼接式钣金结构，表面做喷塑处理，既能够保护内部的控制线路与传动部件，避免加工过程中产生的纸屑、碎屑进入传动机构造成磨损，也兼顾了桌面设备的外观整洁性，端座上的标识区域可预留自定义安装位，方便使用者根据自身需求拓展状态指示灯、功能按键等附加组件。

在实际使用场景中，这款设备可独立完成小型文创产品的图案绘制与裁切、电子制作过程中的模板标记、教学演示中的数控原理展示等工作，相比大型工业设备，它的采购与制作成本更低，操作门槛更低，不需要专业的操作人员即可快速上手，同时保留了足够的拓展空间，使用者可根据自身的作业需求改装激光头、点胶头等其他执行组件，拓展设备的适用范围。设备的运动参数经过调校，绘图速度可根据图案复杂度自动调整，在保证线条精度的前提下提升作业效率，裁切过程中刀压可根据材料厚度做对应调整，避免出现切不透或者切穿工作台垫的问题。
