模块化不锈钢皮带食品输送设备结构

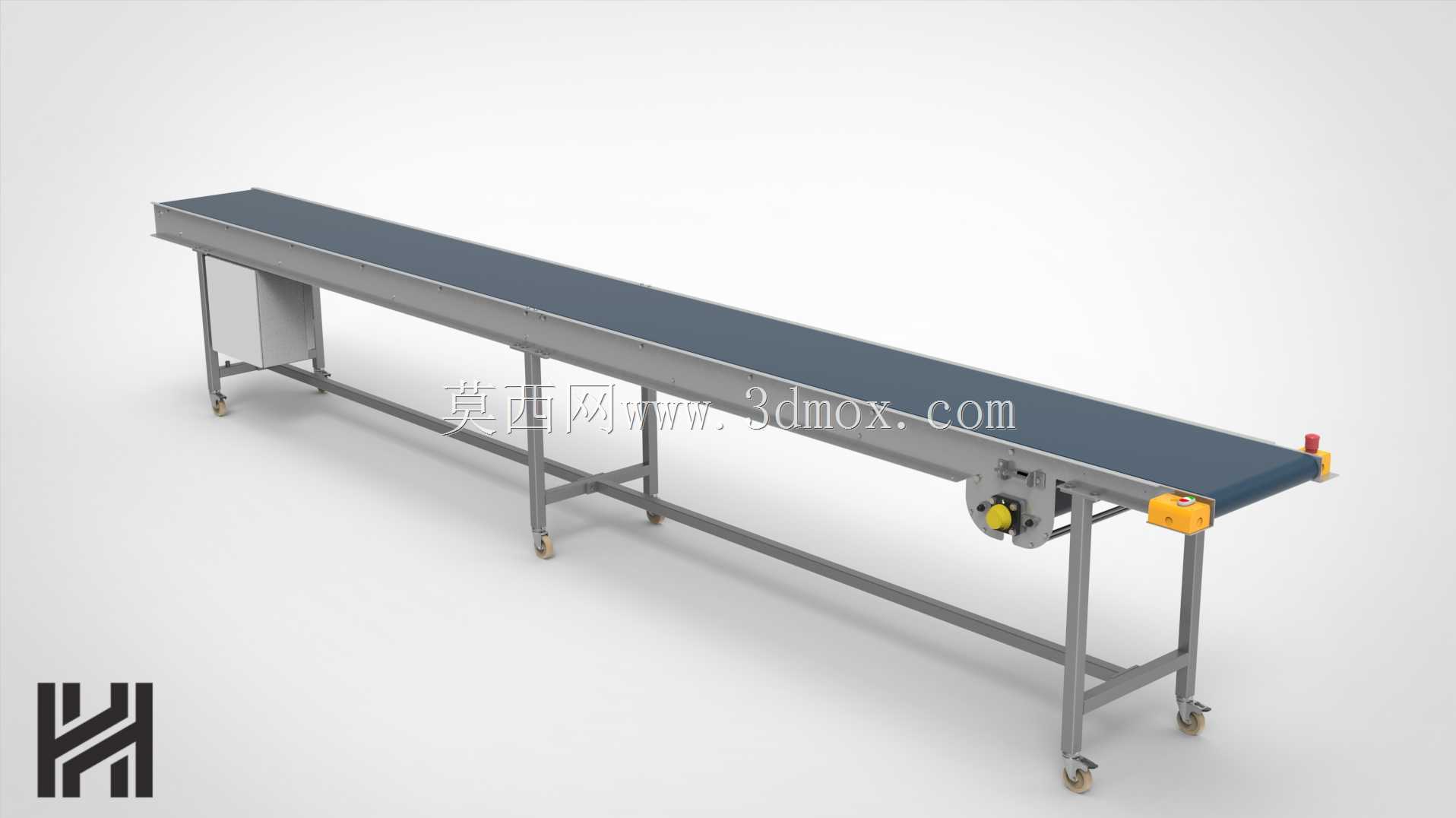

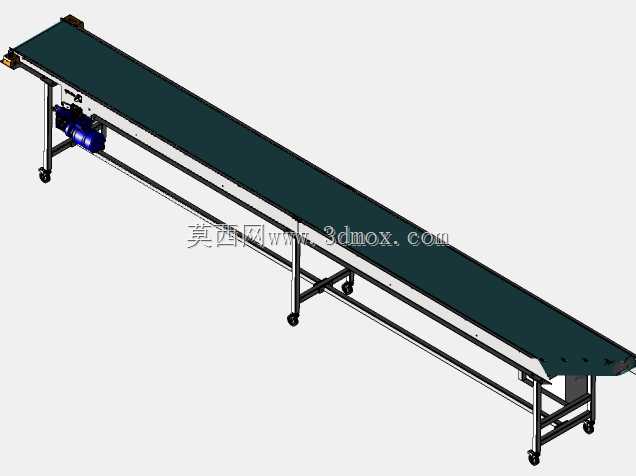

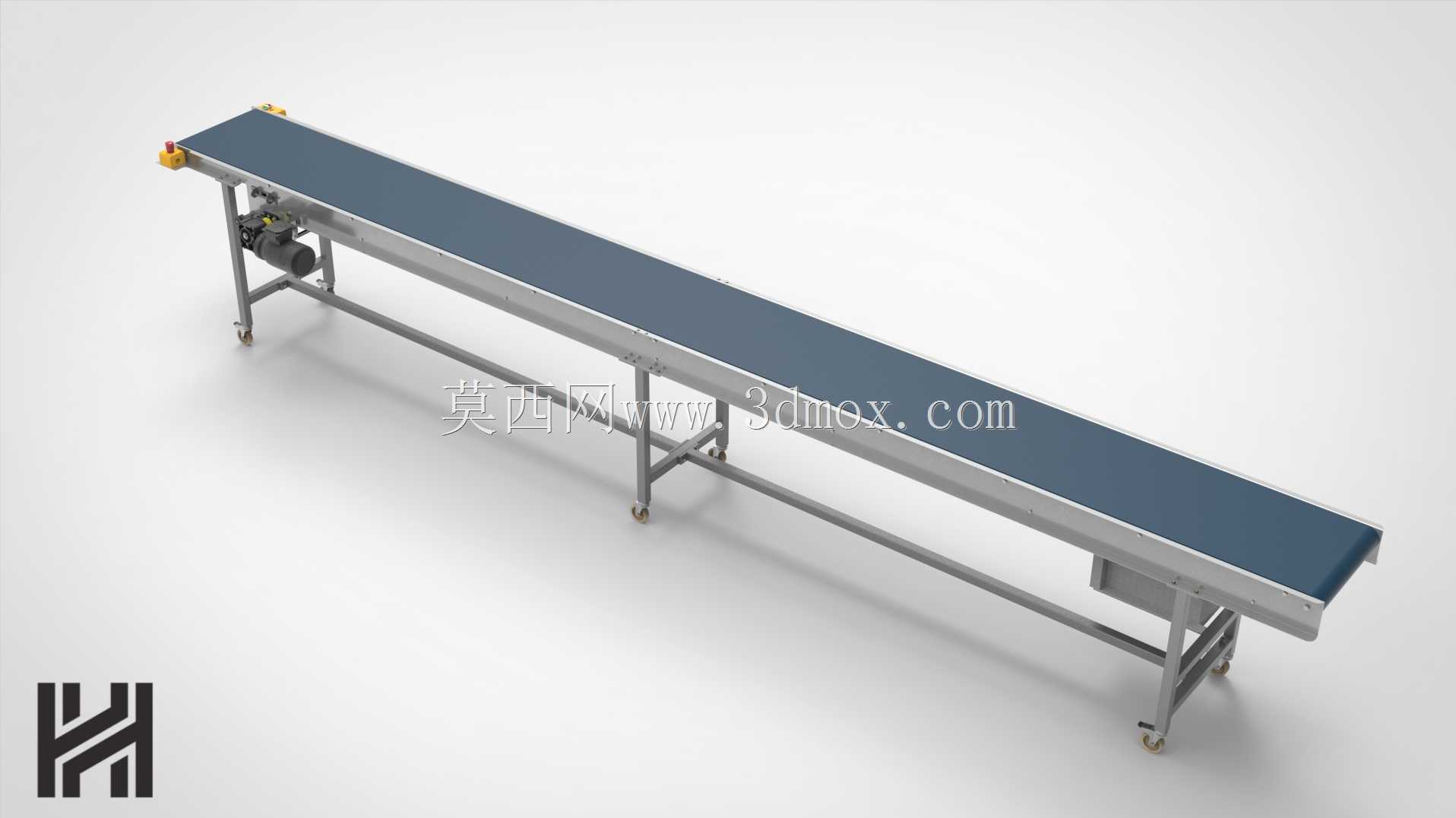

　　这款带式输送设备的机架整体采用不锈钢材质加工成型，从结构设计之初就瞄准食品生产车间的使用需求，机架支腿底部配置万向脚轮，可根据产线布局调整灵活移位，移位到位后可通过脚轮自带的锁止结构固定位置，避免设备运行过程中出现偏移。设备的输送面采用深蓝色模块化Forbo皮带，这类皮带表面平整易清洁，符合食品接触材料的相关要求，不会在输送过程中对食品物料造成污染，同时模块化的皮带结构在局部出现磨损时，可单独更换对应模块段，无需整带更换，大幅降低后期维护的成本与停机时长。

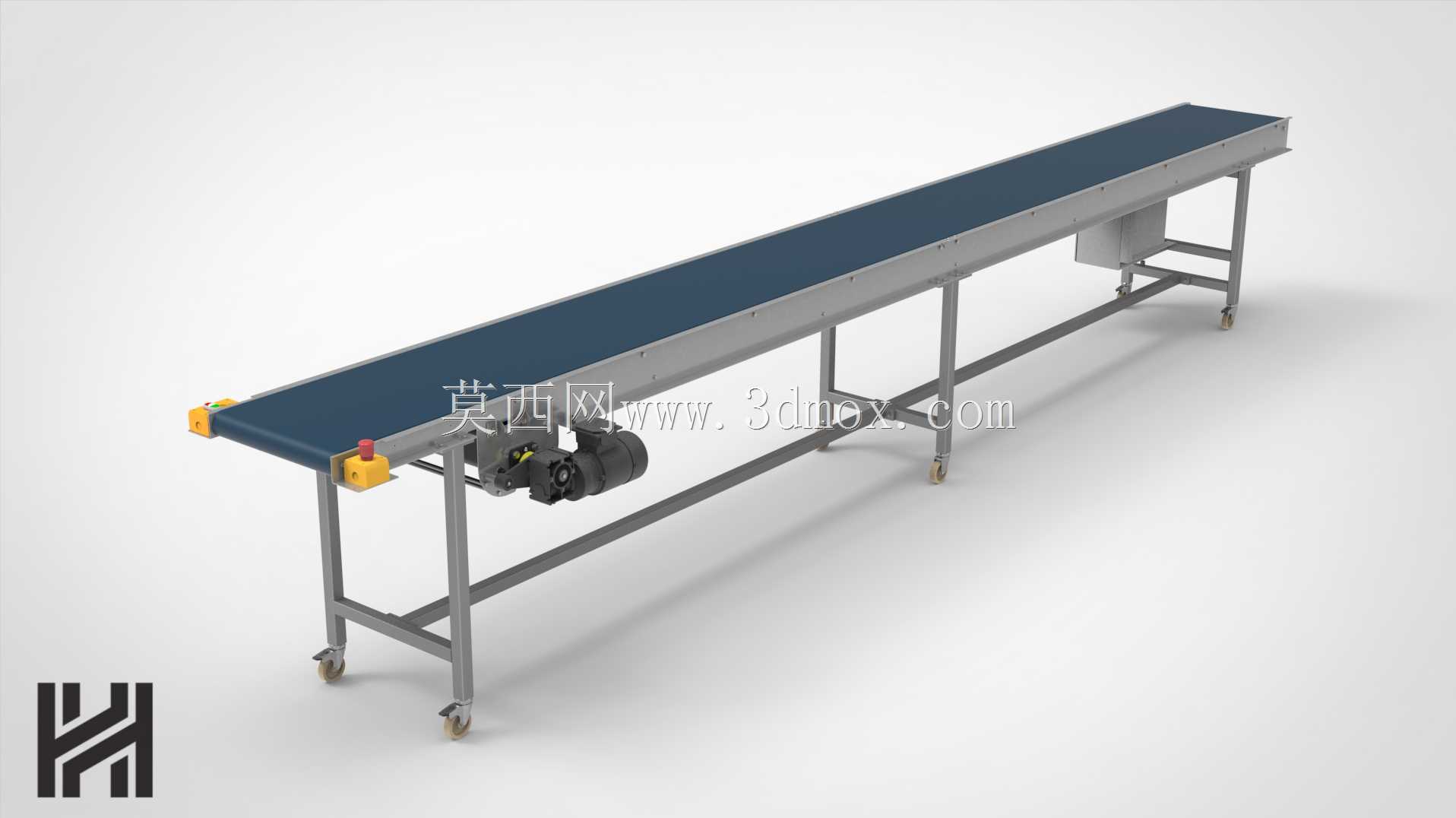

　　从实际应用场景来看，这类输送设备可直接对接食品加工环节的各类前后端设备，比如前端可衔接烘焙设备、分拣工位、包装机进料端，后端可对接金属检测机、重量分选机、成品装箱工位，承担散料、独立包装食品、半成品食材的水平转运工作，替代传统人工搬运，减少食品生产过程中的人工接触频次，降低食品污染风险，同时提升产线流转的连续化程度。设备的驱动单元布置在输送段的端部一侧，采用侧装式驱动结构，电机与传动辊直接衔接，减少中间传动环节的动力损耗，驱动端外侧设置安全防护端盖，避免生产过程中操作人员误触转动部件，同时防护端盖采用快拆结构，日常维护时无需拆卸大量紧固件即可打开检查传动部件状态。

　　尺寸参数上，该设备的有效运输长度为5350毫米，有效输送宽度为460毫米，这个宽度尺寸适配多数食品生产线上的常规包装产品、托盘承载物料的输送需求，既不会因宽度过窄导致物料容易掉落，也不会因宽度过大占用过多车间通道空间。机架的横梁采用折弯成型的不锈钢型材焊接而成，支腿与横梁之间采用螺栓连接加焊接的双重固定方式，保证整体结构的刚性，即使长时间满负载运行也不会出现机架变形、皮带跑偏的问题。皮带下方设置多组平行布置的托辊，托辊采用不锈钢轴加尼龙辊面的结构，既可以承托皮带及上方物料的重量，避免皮带长时间受重下垂，同时尼龙辊面转动阻力小，不会对皮带背面造成过度磨损。

　　设计过程中，针对食品车间需要定期冲洗消毒的使用特点，整台设备的结构尽量减少卫生死角，机架型材的拼接处均做圆弧过渡处理，不存在容易积留食物残渣、积水的凹槽缝隙，所有外露的紧固件均采用不锈钢外六角螺栓，螺栓头外露面平整，不会残留污渍。设备两侧的机架边缘设置有低矮的挡边，可避免输送过程中体积较小的物料从皮带侧面滑落，挡边与机架之间采用可拆卸式连接，当需要清洁皮带边缘或者更换皮带时，可快速拆下挡边进行操作。端部的传动辊与改向辊均采用锥形调心结构，可在皮带运行过程中自动纠正轻微的跑偏问题，减少人工调整皮带的频次，张紧机构布置在改向辊的两端，采用螺纹调节式张紧结构，调节精度高，张紧行程足够覆盖皮带长期使用后的拉伸变形量，无需频繁裁剪皮带。

　　从安装边界来看，设备整体的高度适配多数食品生产工位的操作高度，支腿可通过底部的调节结构进行小范围的高度微调，可对接不同高度的上下游设备，安装时不需要额外制作复杂的安装基础，只要将设备放置在平整的硬化地面上锁止脚轮即可投入使用，移位时也不需要大型吊装设备，两到三名操作人员即可推动设备完成位置调整。设备的电气接线端预留有标准的接线端口，可直接接入车间的常规供电回路，也可根据产线的自动化需求接入产线总控制系统，实现与上下游设备的联动启停，比如当前端设备缺料时自动停止输送，后端设备堵料时自动暂停运行，避免物料堆积。

　　在实际选型适配过程中，这类模块化皮带输送机还可根据具体的生产需求加装附属配件，比如在皮带上方加装物料导向栏、在机架侧面安装置物台放置质检工具、在输送段上方加装风冷装置对刚加工完成的高温食品进行冷却，整体结构的拓展性较强，不需要对主体机架进行大幅改动即可完成功能升级。对比传统的铝型材机架输送机，不锈钢结构的设备抗腐蚀能力更强，可承受食品车间常见的酸碱类消毒剂冲洗，使用寿命更长，虽然初期制造成本略高，但长期使用下来的维护成本更低，更适合对卫生要求较高的食品生产场景。设备运行过程中噪音较低，不会对车间的生产环境造成额外的噪音污染，驱动电机的防护等级适配潮湿的生产环境，即使在冲洗过程中少量溅水也不会影响电机的正常运行。
