捆扎袋用长距离平皮带输送设备结构

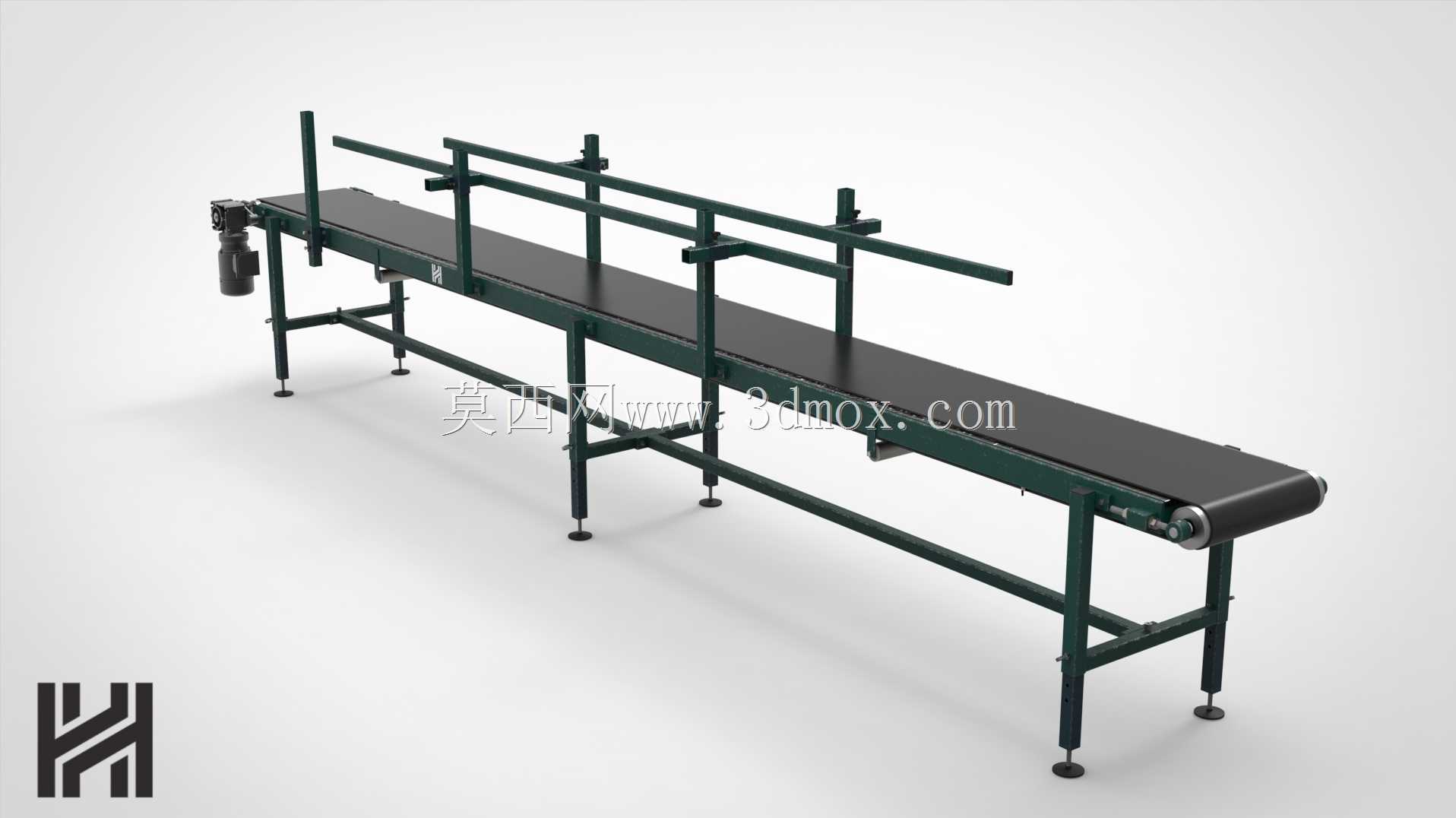

　　这款平皮带输送设备主要面向袋装物料的工位转运场景设计，常见于包装生产线末端、仓储分拣段、成品周转区的物料衔接环节，可承接装袋完成后的捆扎袋类物料，将其从装袋工位平稳输送至封箱、码垛或者暂存区域，替代人工搬运的重复作业，降低袋装物料转运过程中的人工劳动强度，同时避免人工搬运过程中出现的袋体磕碰、掉落破损问题。设备整体采用落地式支腿结构，机架主体为钢结构焊接后做表面喷涂处理，整体刚性足以支撑满载状态下的袋装物料输送，不会出现长时间负载后的机架变形问题。

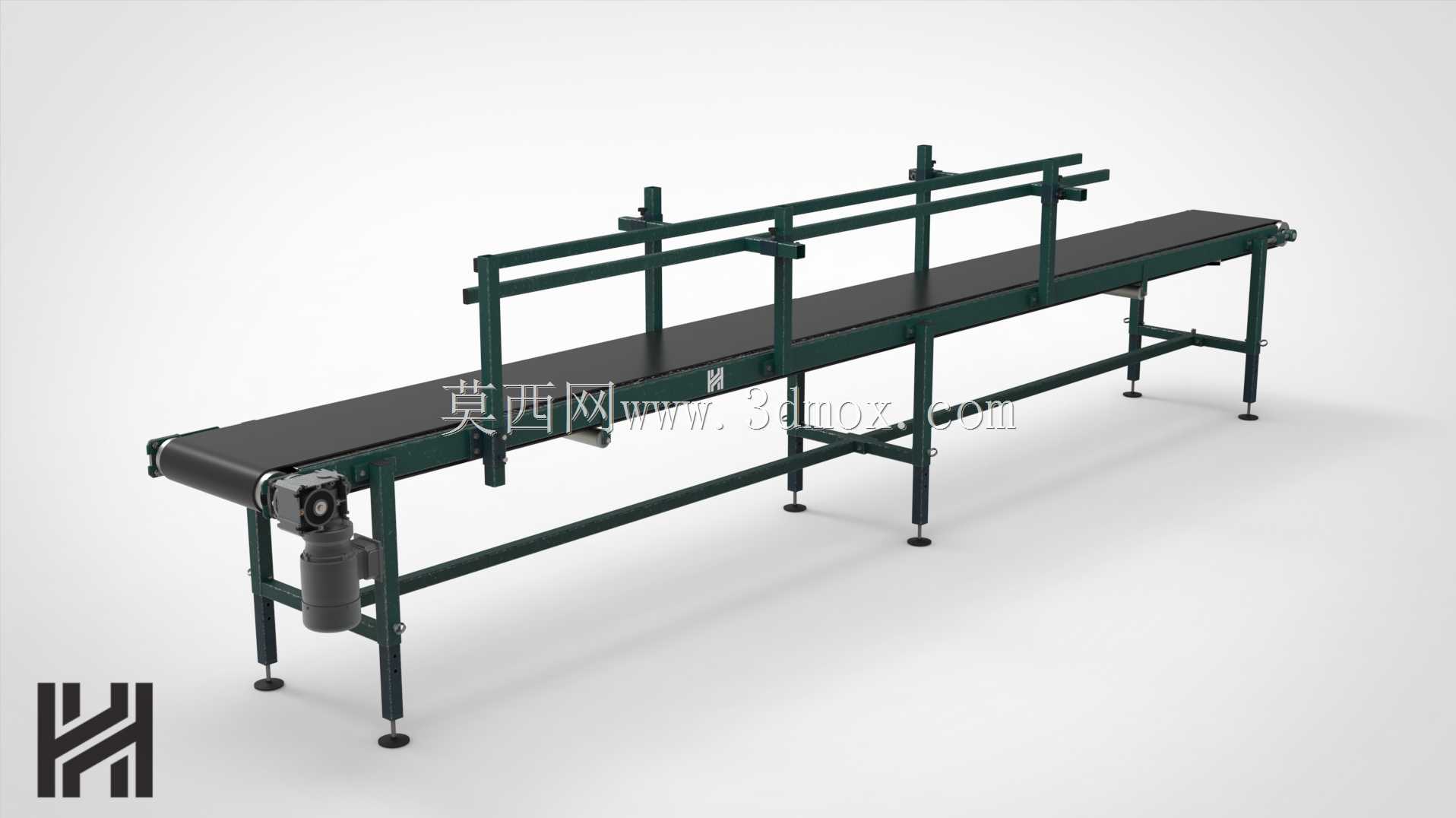

　　支腿底部配置可调脚杯，可根据现场安装地面的平整度调整支腿高度，保证皮带工作面处于水平状态，避免输送过程中物料出现侧滑偏移，可调范围可适配多数车间地面的安装误差，无需额外做地面预埋处理即可完成设备就位。输送面采用PVC材质平皮带，皮带表面平整摩擦力适中，既可以保证捆扎袋放置后不会在启停阶段出现打滑，也不会因为摩擦力过大导致物料在末端工位堆积时出现过度摩擦损伤袋体。驱动端采用侧装式减速电机直连驱动辊的结构，省去了中间链传动的冗余结构，既减少了传动环节的功率损耗，也降低了后续运维过程中传动件的维护频次，驱动辊做包胶处理，进一步增大辊筒与皮带之间的摩擦力，避免重载状态下皮带出现打滑丢转的问题。

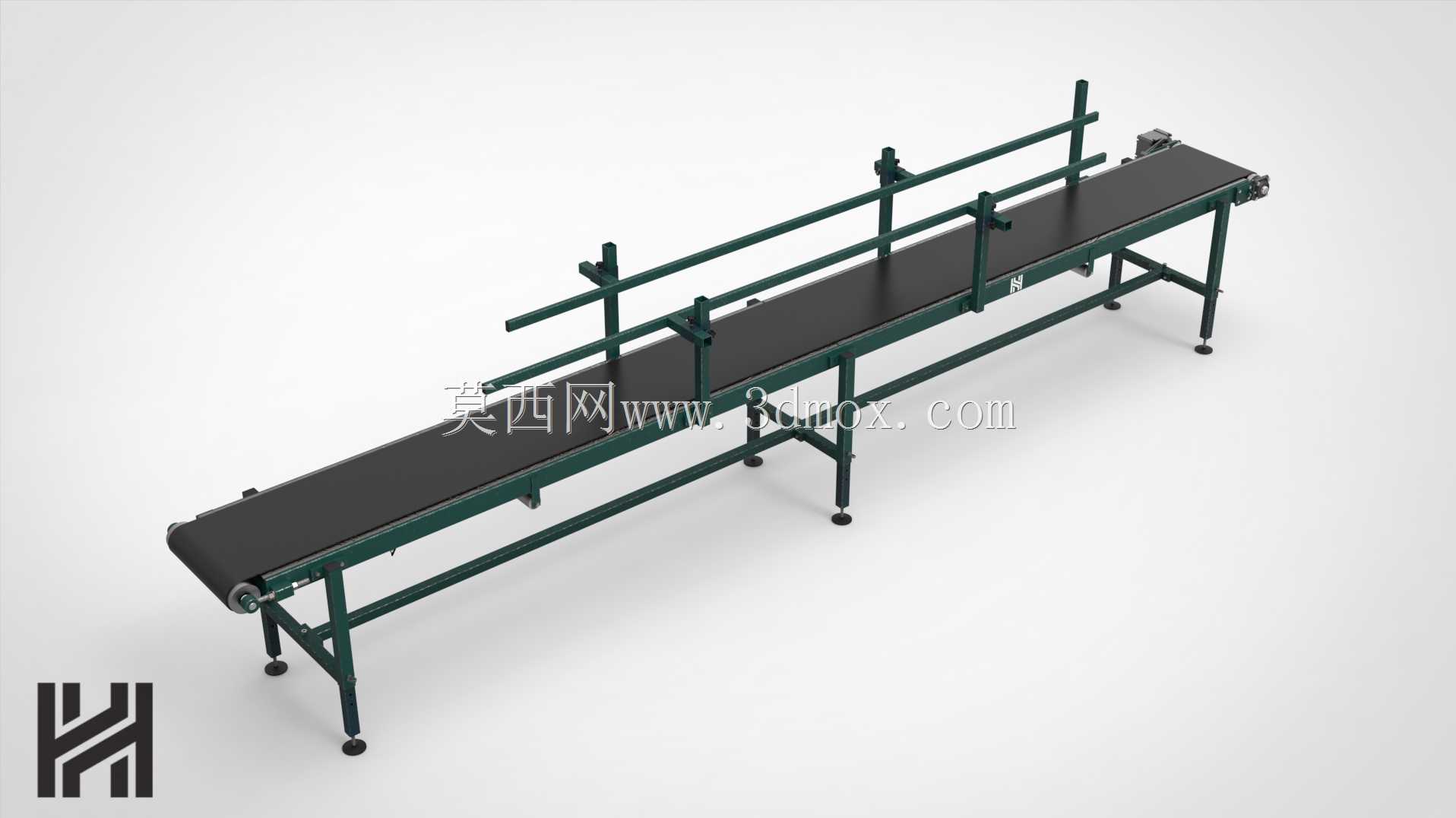

　　设备两侧配置可调节的导向护栏，护栏通过T型螺栓与机架上的安装槽连接，可根据输送捆扎袋的实际宽度调整两侧护栏的间距，避免输送过程中袋体偏移掉落，护栏高度也可根据物料的堆叠高度做上下调整，适配不同规格的袋装物料输送需求。设备的有效输送长度为5000毫米，输送面有效宽度为400毫米，整体安装宽度在包含两侧护栏的情况下约为520毫米，安装时需要预留两端驱动段与张紧段的额外空间，设备总长度约5300毫米，支腿的横向跨距经过优化，在保证机架稳定性的前提下尽可能缩小设备的占地宽度，适配车间内狭窄通道旁的生产线布局需求。张紧机构设置在设备尾端，采用螺杆调节式张紧结构，可通过两侧的调节螺栓调整尾端辊筒的前后位置，实现皮带张紧度的微调，调整过程中需要保证两侧张紧量一致，避免皮带出现跑偏问题，日常运维过程中可根据皮带的拉伸老化情况定期调整张紧度，延长皮带的实际使用寿命。设备的输送高度可根据对接的生产线工位高度做定制化调整，标准状态下输送面离地高度适配常规的包装作业工位高度，可直接与多数装袋机、缝包机的出料端对接，无需额外做过渡衔接结构。

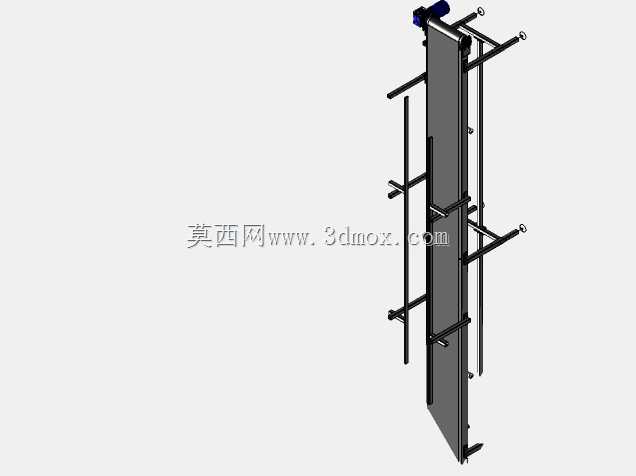

　　从三维建模的角度来看，这款设备的结构拆分逻辑清晰，所有钢结构件均采用标准化型材焊接加工，辊筒、脚杯、减速电机等外购件均可直接选用标准型号，建模过程中可优先搭建机架的主体框架，再依次装配支腿、脚杯、驱动辊、从动辊、皮带、护栏、驱动电机等部件，装配过程中需要注意辊筒的平行度公差，保证所有辊筒的轴线与输送方向垂直，避免后续仿真或者实际加工装配后出现皮带跑偏的问题。皮带部分可采用柔性件建模方式模拟实际张紧状态下的形态，护栏部分的安装槽需要预留足够的调节余量，保证护栏的位置调整范围能够覆盖设计要求的物料宽度区间。这款设备没有配置复杂的辅助机构，整体结构简单可靠，运维难度低，适合多数中小型生产企业的袋装物料输送场景使用，可单独作为输送单元使用，也可多台拼接组成更长距离的输送线，或者与转弯输送机、爬坡输送机配合组成完整的车间物料输送系统。
