带挡条Z型爬坡式小型物料输送设备

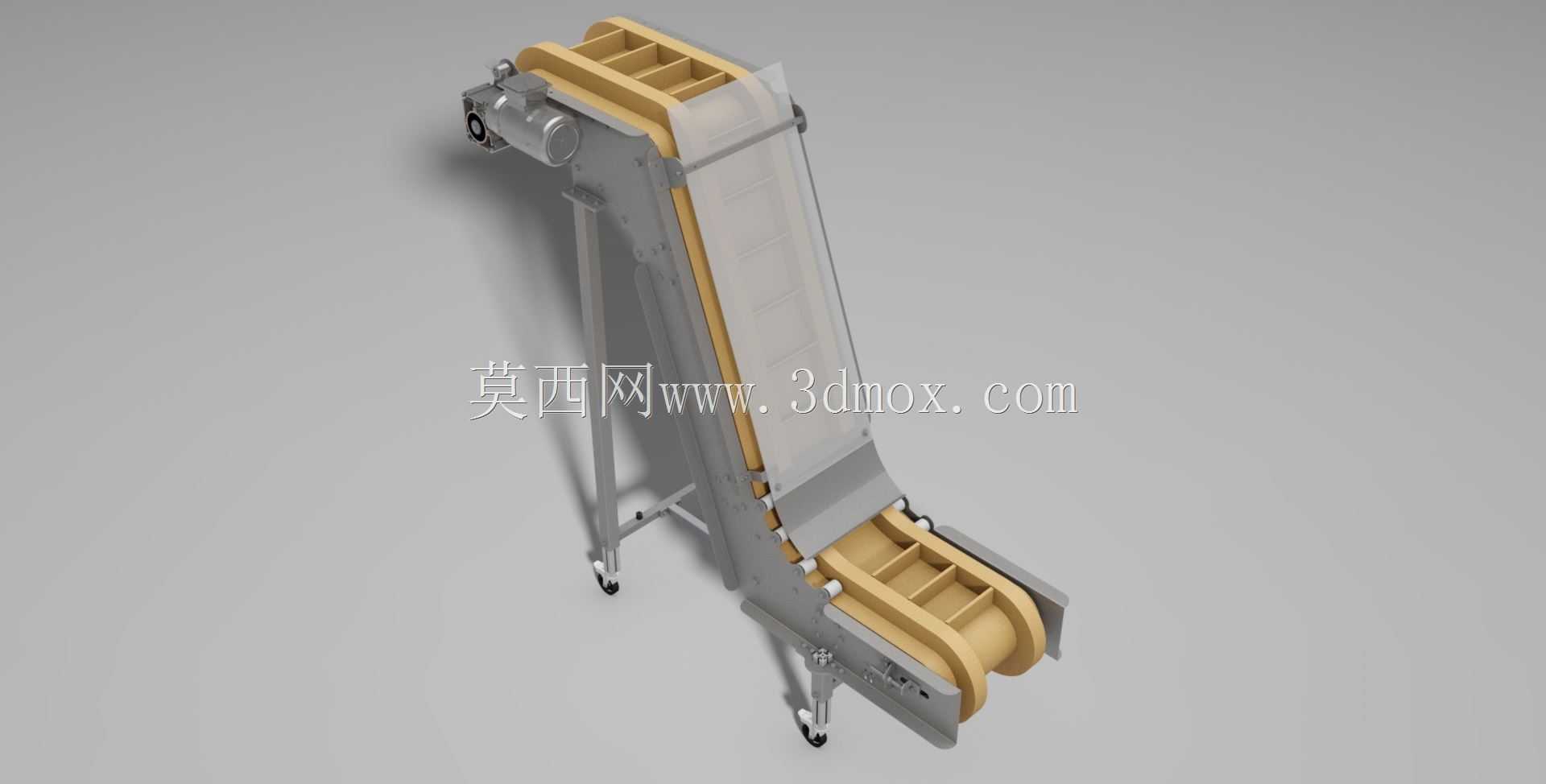

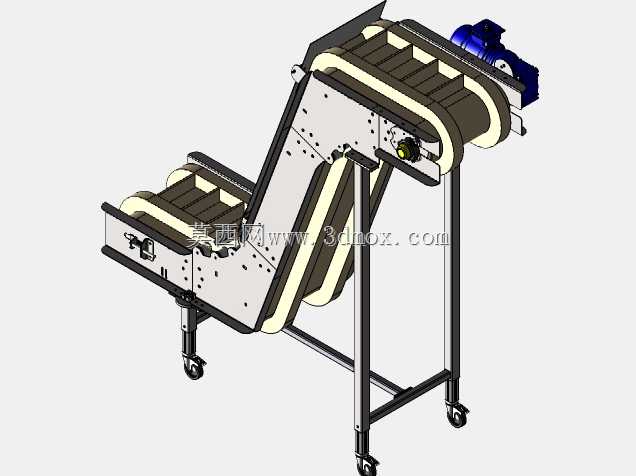

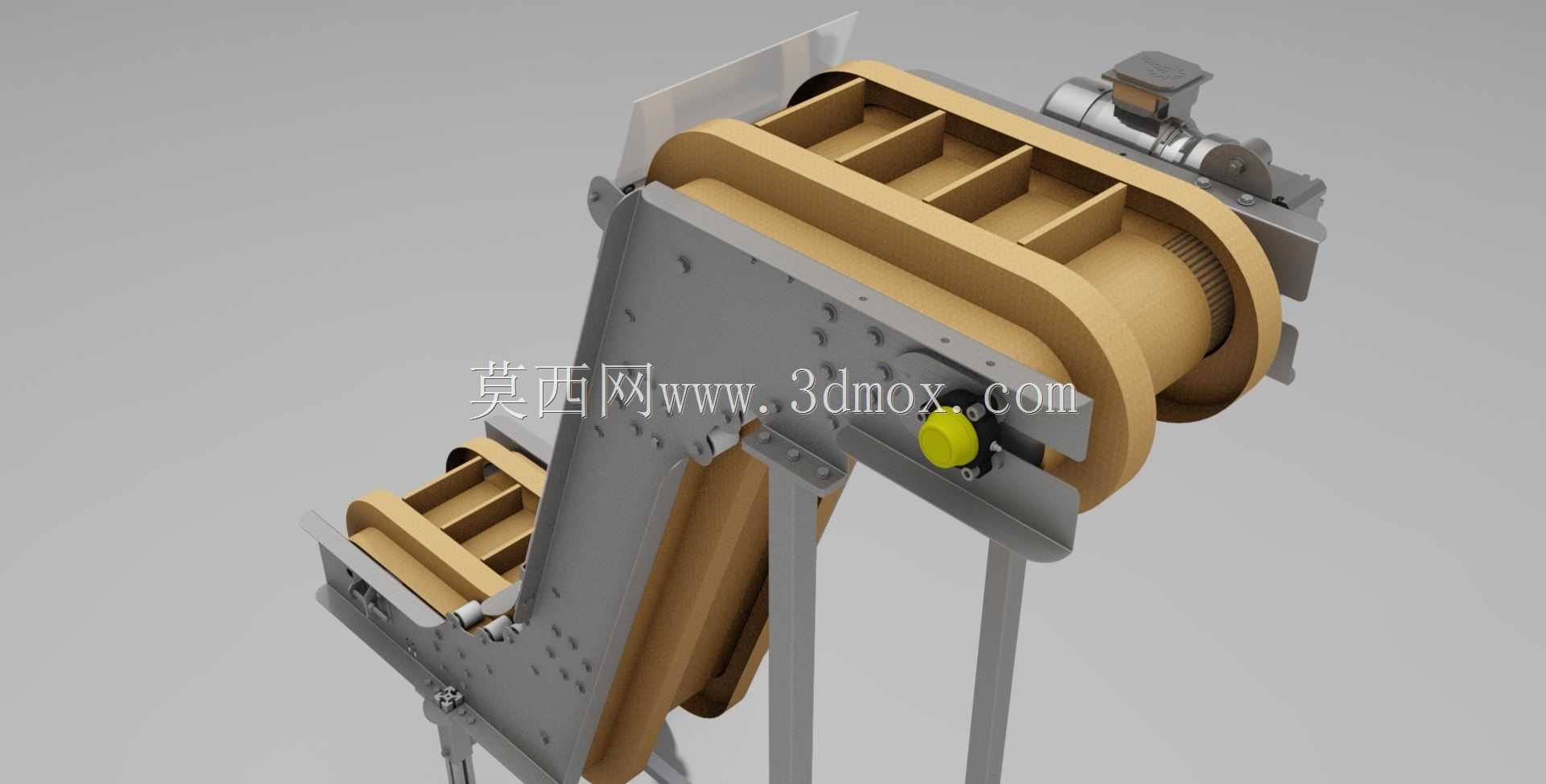

这款Z型小型输送设备主要面向食品加工、小五金分拣、包装产线的小颗粒、小块状物料垂直衔接输送场景，可完成低位进料到高位出料的连续转运，适配不同高度差的产线工位衔接需求，常见于宠物食品分装、坚果炒货上料、小零件排序输送等工况，能够替代人工完成重复性的物料抬升转运工作，降低一线操作人员的劳动强度，减少物料转运过程中的洒落、磕碰问题。设备整体采用Z型弯折的机架结构，下部水平段为进料承接区，中部倾斜段为爬坡提升区，上部水平段为出料卸料区，三段结构平滑过渡，避免物料在弯折位置出现卡滞、堆积问题。输送皮带表面设置有等间距分布的格挡挡条，在爬坡提升过程中能够承托物料，防止颗粒、小块状物料因重力下滑，保证输送过程的物料排布均匀，不会出现物料扎堆滑落的情况。机架侧边设置有透明防护挡板，既可以观察输送过程中的物料运行状态，也能避免输送过程中物料从侧边掉落，同时阻隔外部杂物接触运行中的输送部件，提升设备运行的安全性。设备底部配置有带刹车的万向脚轮，可根据产线布局调整灵活移动设备位置，调整到位后锁定脚轮即可固定设备位置，无需复杂的地脚安装固定，适配小批量多批次的柔性生产场景。驱动单元布置在设备上部的出料端位置，能够为皮带提供稳定的运行动力，同时避免驱动部件与下部进料区域的物料产生接触，降低物料被驱动部件污染的风险，适配食品类物料的输送卫生要求。设备的倾斜段角度经过合理设计，在保证提升高度的前提下控制整体占地长度，能够在狭小的车间空间内完成高度差的物料输送，安装时仅需保证下部进料端对接上料工位、上部出料端对接后续加工或包装设备即可，无需复杂的现场改造，两侧预留的机架安装位可根据使用需求加装光电检测、物料导流等附加组件，适配不同产线的定制化需求。支撑腿采用可微调的结构设计，可根据现场地面的平整情况调整支撑高度，保证设备整体处于水平稳定的运行状态，避免运行过程中出现晃动、偏移问题。
