镂空交织球形艺术装饰构件

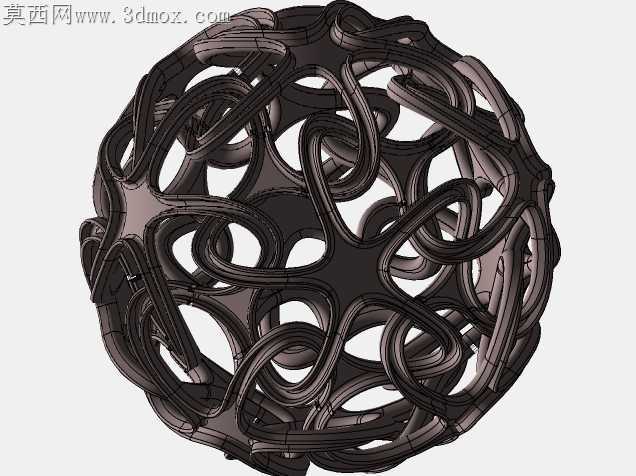

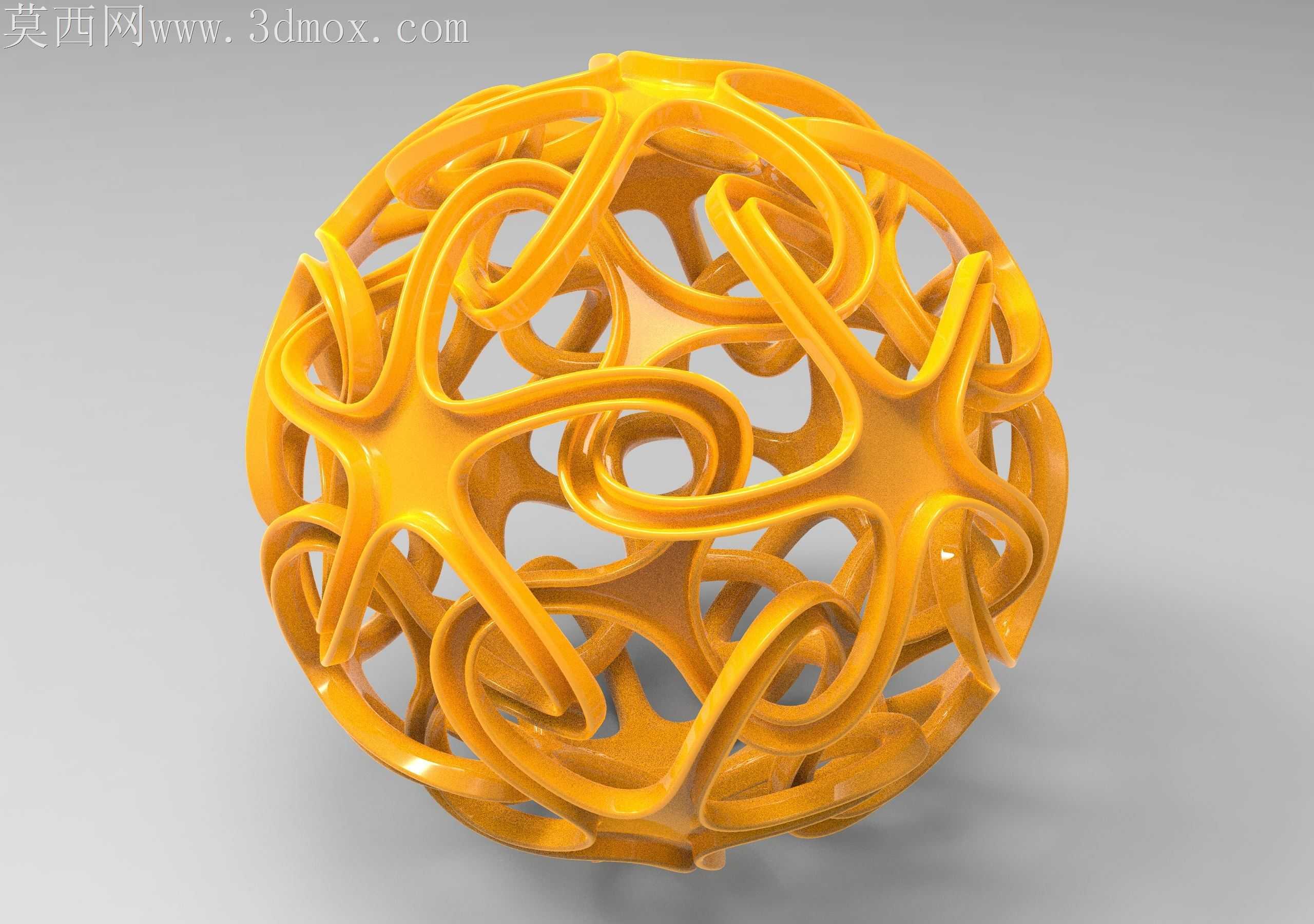

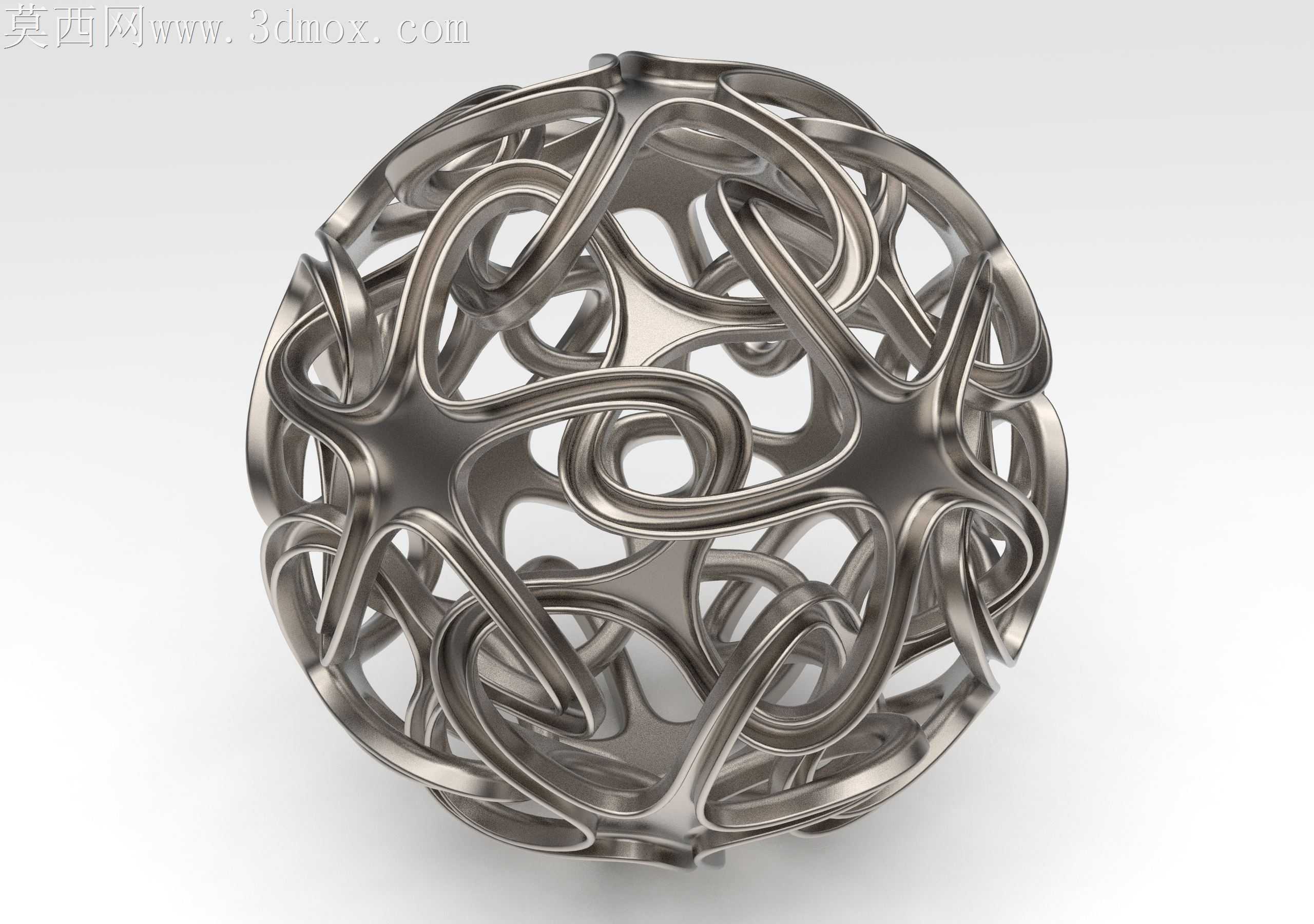

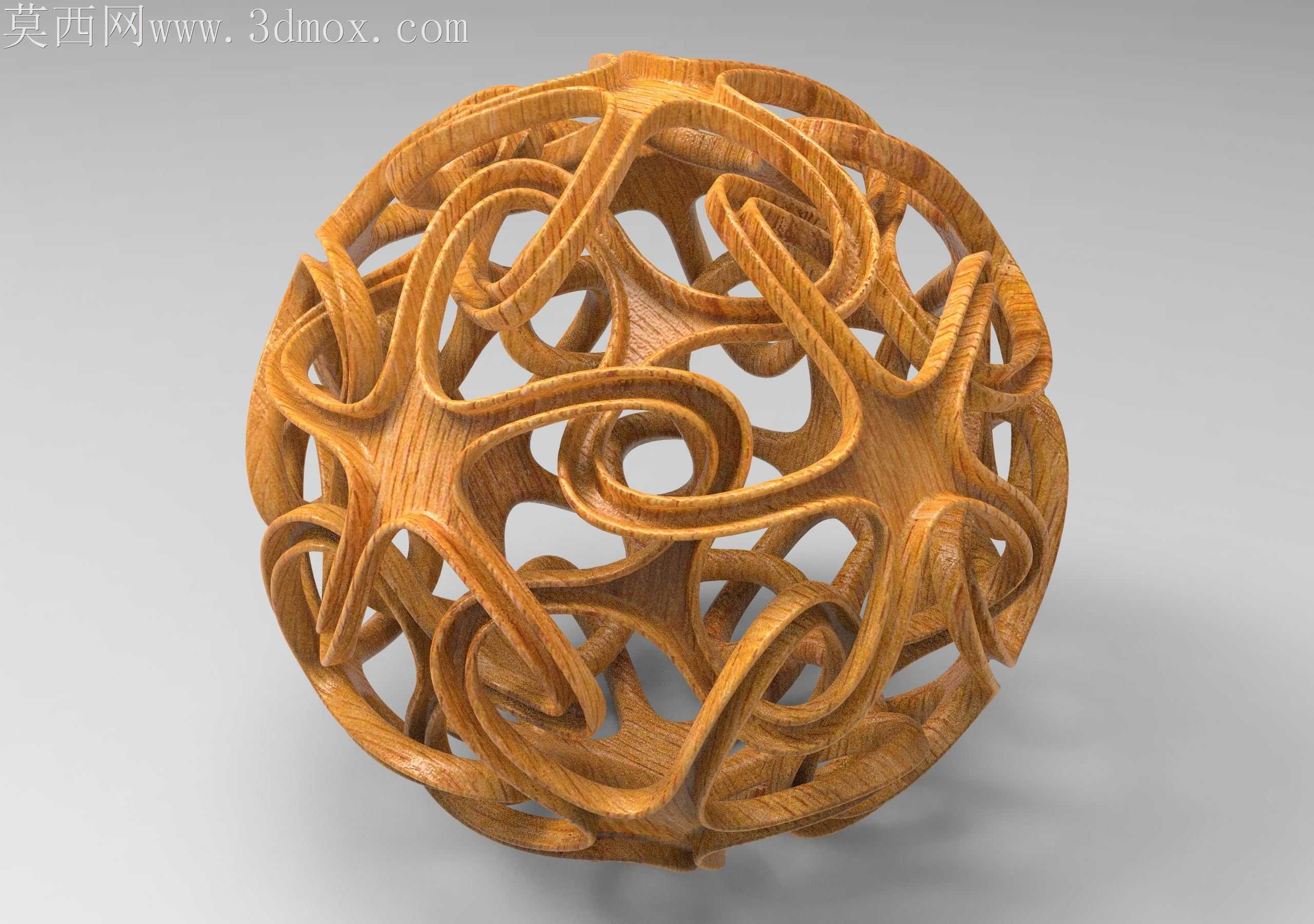

光固化3D打印这类镂空球形构件时，最容易出现的问题是悬空曲面支撑残留、薄壁翘曲变形，以及交错筋条交接处的应力集中开裂，这款交织连环球形结构在曲面设计阶段就针对性规避了这类加工隐患。所有筋条的走向没有出现小于30度的悬空锐角，每一段弯曲曲面的法向与打印平台夹角都控制在自支撑阈值以上，不需要额外添加易残留的树状支撑，打印完成后仅需简单打磨去除层纹即可得到顺滑表面，不会在镂空缝隙里留下难以清理的支撑碎渣。筋条的截面没有采用等直径的圆形设计，而是在交接节点处做了渐变加粗处理，节点位置的截面直径比筋条中段粗1.2倍，既避免了打印过程中细筋条冷却收缩拉扯导致的节点断裂，也让整体结构的受力更均匀，哪怕从一米高度自由落体到硬质木板上，也不会在交接位置出现崩裂。曲面的曲率过渡全程保持G2连续，没有出现曲率突变的折角，打印时层与层之间的粘接面积变化平缓，不会因为局部粘接面积骤变导致层间错位、表面出现台阶状瑕疵。做表面抛光处理时，连续顺滑的曲面可以直接用海绵砂纸整体打磨，不需要在缝隙拐角处反复修磨，能大幅缩短后处理时间。如果采用PLA材质打印，筋条的壁厚控制在1.8mm，既能保证结构足够的支撑强度，不会因为壁厚过大导致内部填充不实出现凹陷，也不会因为壁厚过薄导致透光性不均，做半透明透光效果时，光线穿过交织筋条会在内部形成错落的光影层次，放在桌面作为装饰摆件时，不同角度的光线照射会投射出完全不同的交织纹样。曲面建模时没有采用阵列后布尔合并的常规做法，而是用单根样条曲线沿球面轨迹扫掠后做曲率连续的桥接，所有交接位置的曲面都做了自然融合，没有生硬的拼接棱线，哪怕放大十倍作为大型艺术装置的结构单元，曲面的顺滑度也能满足大尺寸展示的要求，不会在近距离观察时看到拼接瑕疵。筋条之间的镂空间隙控制在20mm以上，不会因为间隙过小导致打印时出现粘壁、堵孔的问题，后期如果要做电镀、喷漆等表面处理，涂料也能顺利进入所有缝隙，不会出现积漆、漏喷的死角。
