环抱式油桶短途转运搬运夹具结构

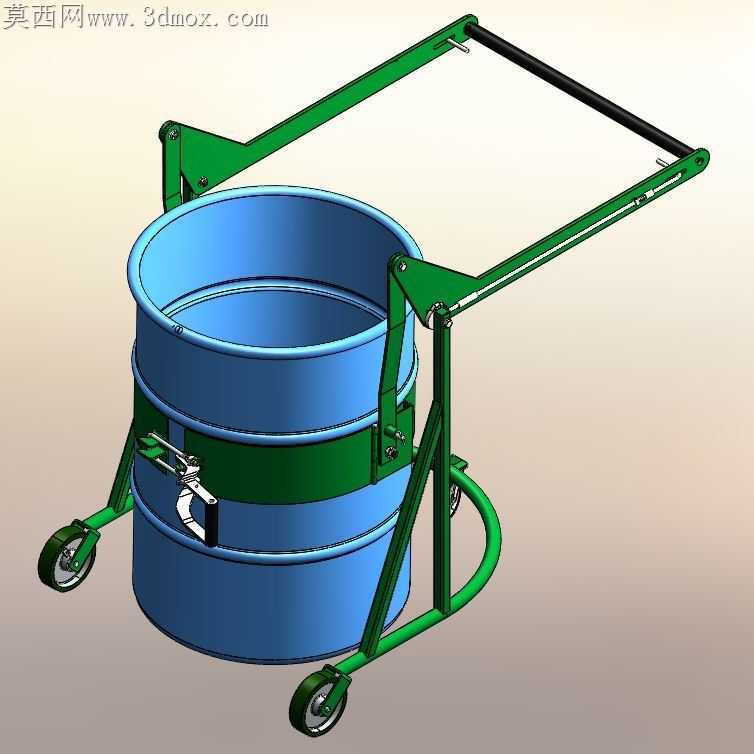

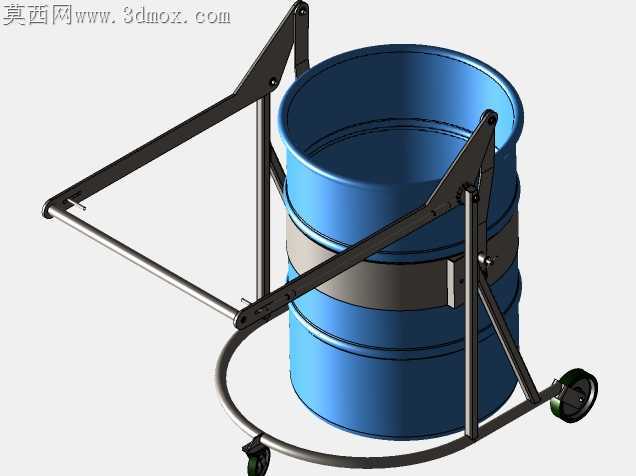

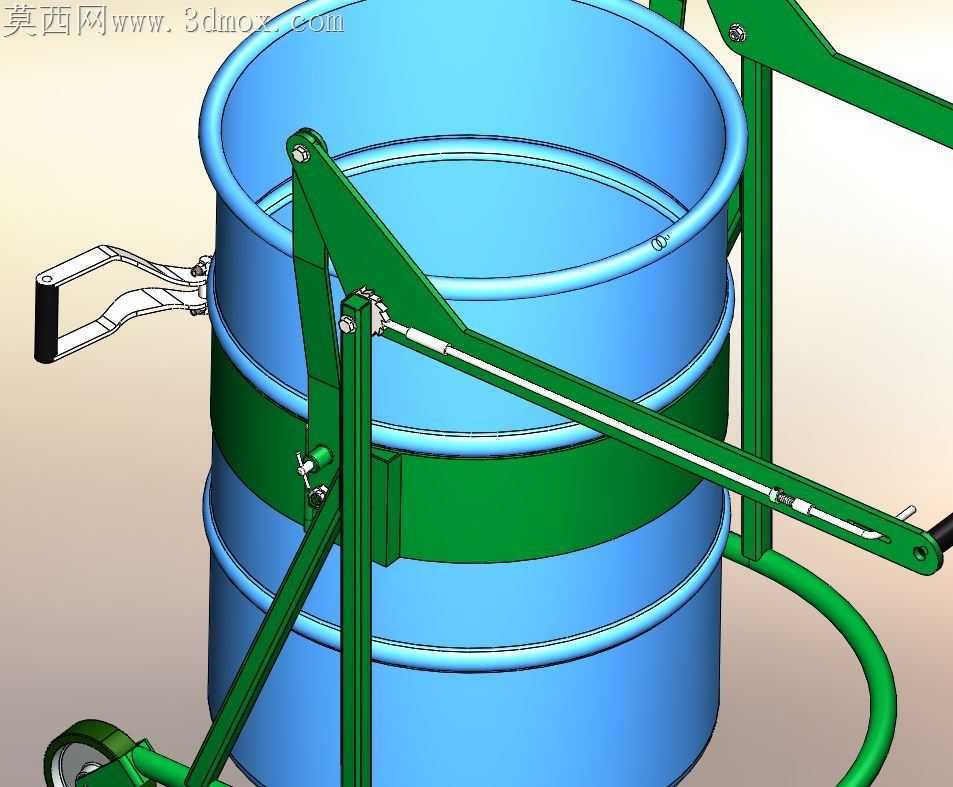

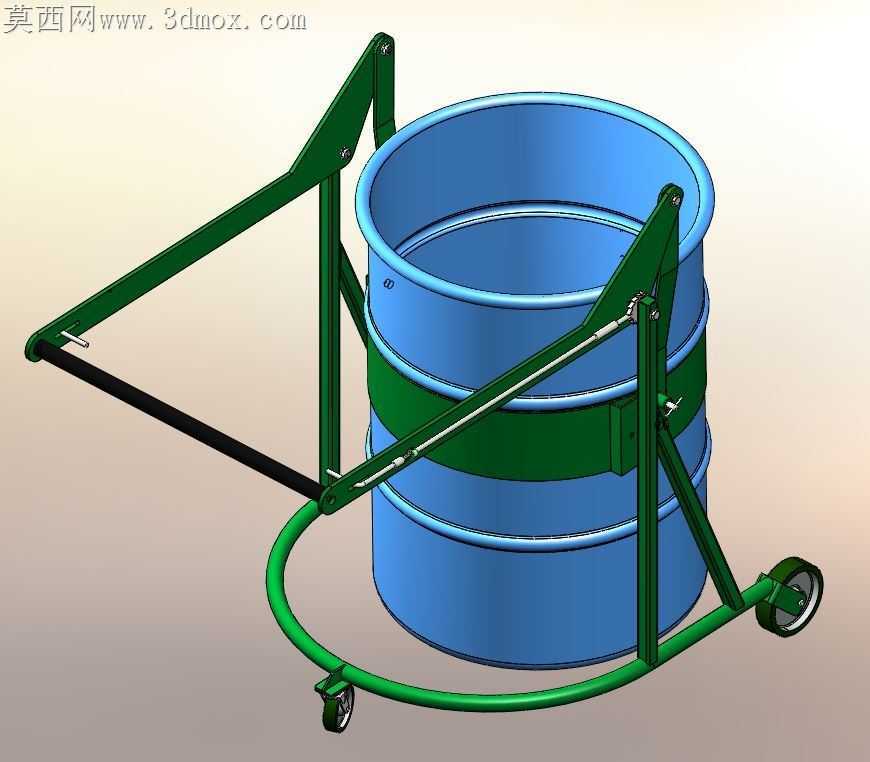

车间现场转运满装200L标准油桶时，常规撬棍配合手动液压车的作业方式，极易出现桶身滑脱、漆面刮损甚至桶边变形渗漏的问题，这款环抱式搬运夹具的结构设计，完全围绕这类工况痛点做了针对性的适配。底部弧形承托圈的弧度完全贴合标准油桶的下沿卷边曲率，没有做冗余的全包式围挡，既减少了钢材切割下料的余料浪费，又能在推入油桶底部时避开地面凸起的焊缝、防滑格栅棱边，推入过程不需要反复调整对位，单人脚踩夹具前端就能顺势把承托圈滑入桶底。两侧的抱箍带做了分段铰接设计，不是整圈刚性箍死，抱合时能顺着桶身的轧制微变形自动贴合，不会因为桶身局部的椭圆度公差出现局部应力集中，长期使用也不会把桶身勒出凹陷。操作力臂的角度做了反复调校，下压扶手时抱箍的锁紧力会随下压力度同步增大，不需要额外设置插销锁扣，扶手压到水平位置时刚好触发机械自锁，哪怕转运过程中压过车间地面的伸缩缝、小坡度坎，抱箍也不会松脱。底部两个脚轮的安装座没有直接焊在承托圈上，额外加了三角加强筋分散轮座的受力，满桶承重时轮座不会因为长期交变载荷出现开焊变形，轮架的转向间隙留了0.8mm的装配公差，转向时不会卡滞也不会出现旷量晃荡。扶手的握持段套了防滑橡胶套，对应手部握持的位置做了微弧折弯，长时间握持搬运不会硌手，扶手和主支架的铰接点用了带油嘴的衬套，日常维护只需要定期打黄油就能避免铰接处锈死。整个夹具没有用到复杂的液压、电控元件，所有零件都是常规的圆钢、扁钢切割焊接成型，小机加工车间就能完成加工制作，不需要开模定制特殊零件，损坏后更换配件也十分方便。抱箍内侧贴了薄橡胶垫，接触桶身时不会刮掉桶身的防锈漆，也能增加摩擦力减少桶身转动的隐患，承托圈的前端做了向上微翘的导角，推入桶底时不会刮蹭桶底的密封卷边，从根源上避免了搬运过程中桶底渗漏的风险。
