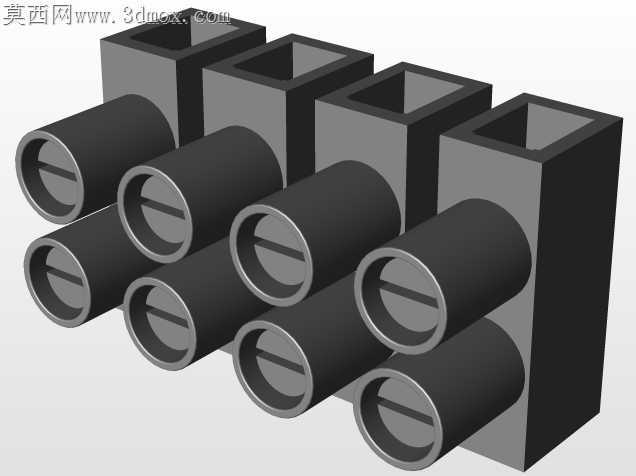

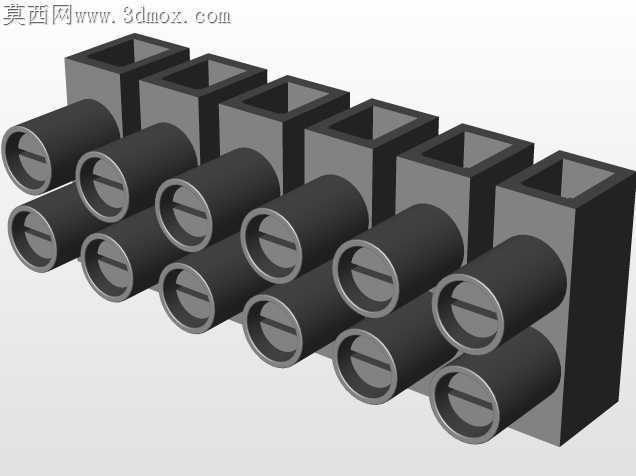

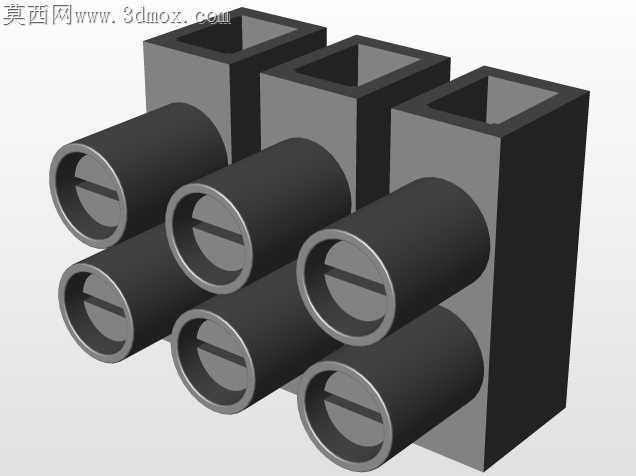

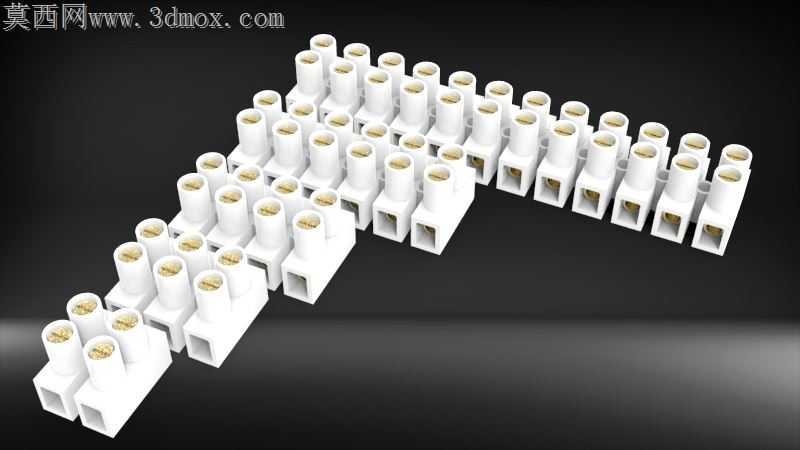

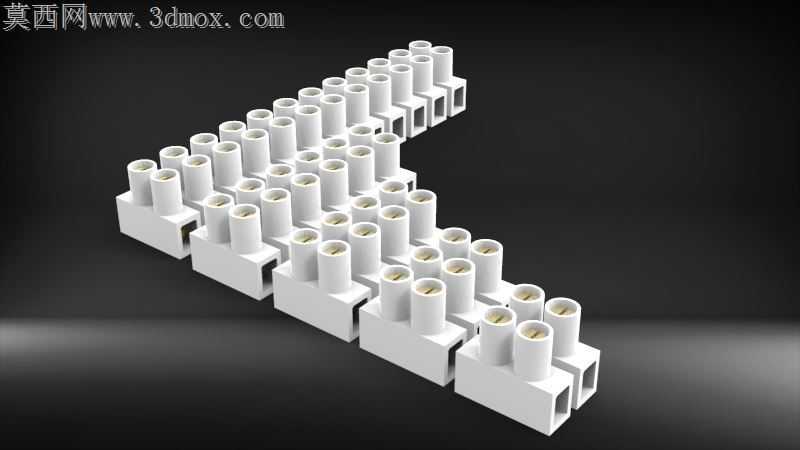

3mm间距多位数贯通式接线端子排

现场布线作业里，小间距端子排最容易出现的问题，是多位数拼接后插线孔同轴度偏移，硬插导线会把铜件顶歪，后续通电接触电阻飙升，甚至出现局部发热烧蚀的隐患。这款3mm间距的端子排，从单孔基座的注塑收缩率控制入手，把每个绝缘基座的定位凸台公差压在0.02mm以内，2位到12位任意拼接时，相邻基座的插接间隙控制在0.05mm，不会因为累积公差导致整排端子的插线孔出现肉眼可见的错位。绝缘基座选用的是PA66加纤材质，建模时特意在铜件嵌装槽的侧壁加了0.1mm的预变形量，抵消注塑冷却时的向内收缩应力，避免铜件压入后基座出现开裂，同时槽壁的防滑筋做了0.08mm的凸起高度，既不会阻碍铜件的压装，又能保证铜件在大扭力锁线时不跟转。铜件部分采用的是贯通式设计，接线螺丝的沉孔深度做了适配调整，M2螺丝拧到底后不会凸出基座表面，多排并排安装时不会出现螺丝顶到相邻端子排的问题。端子的进线口做了15度的导向倒角，哪怕是多股软线没有压接冷压头，也能顺利插进孔位，不会出现铜丝散丝搭接到相邻端子造成短路的情况。拼接结构上没有采用常见的燕尾槽设计，而是用了直插式的定位卡扣，卡扣的倒扣角度做了7度的微调，既可以徒手完成不同位数的拼接组合，又能保证拼接后基座之间不会出现松脱晃动，哪怕是在有振动的设备上使用，也不会出现端子排散架的问题。基座底部的安装卡槽做了通用导轨适配的尺寸，同时预留了螺丝固定孔，两种安装方式都能兼容，不用额外做安装结构的修改。建模时特意把每个基座的分型面设在了侧面非外观面，避免注塑件的飞边出现在插线孔或者安装配合面，减少后续的去毛刺工序，压装铜件前不需要额外处理孔位的飞边，不会出现飞边卡滞导线导致插不到位的情况。锁线螺丝的头部做了十字槽的深度优化，电动螺丝刀批头咬合时不会出现滑牙，锁附扭力控制在0.3N·m时就能把2.5平方以下的导线牢牢压紧，不会因为扭力过大压断铜丝，也不会因为扭力过小导致导线拉脱。相邻端子之间的绝缘隔板厚度做了0.8mm的加厚处理，3mm间距下能承受AC2000V的耐压测试，不会出现极间飞弧击穿的问题，哪怕是在潮湿的工控环境下使用，绝缘性能也能满足要求。
