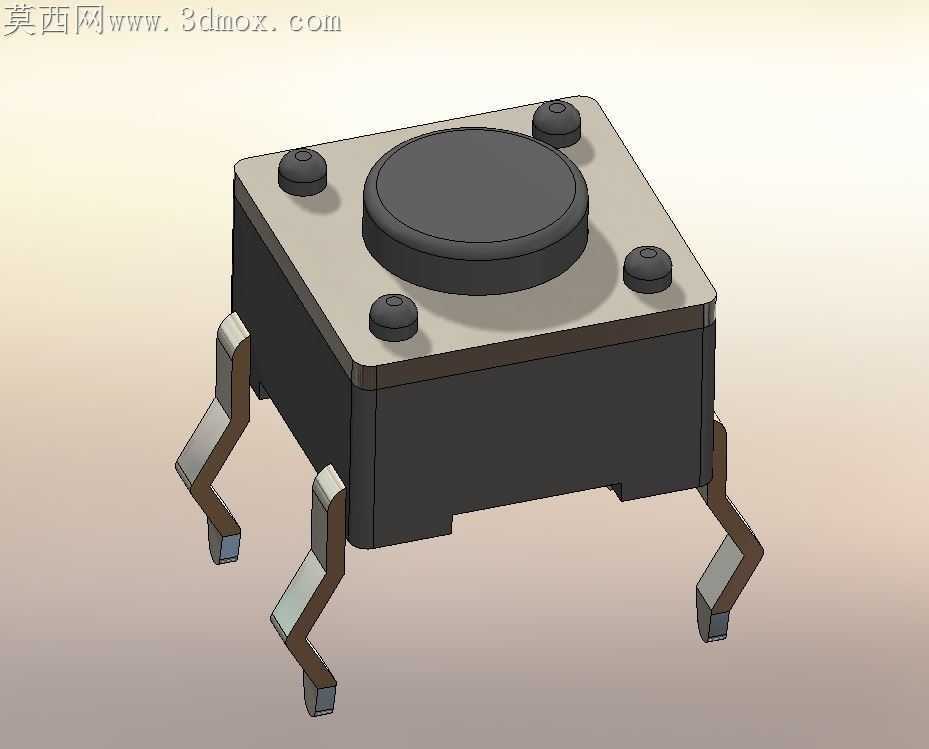

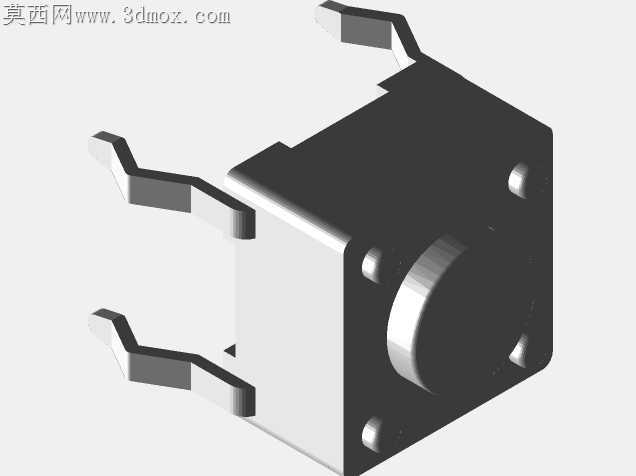

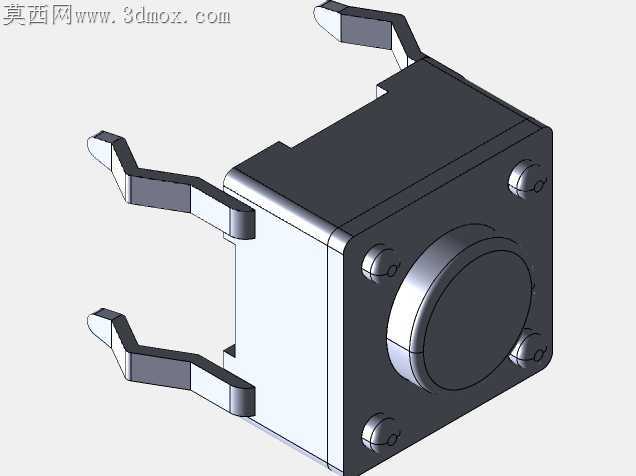

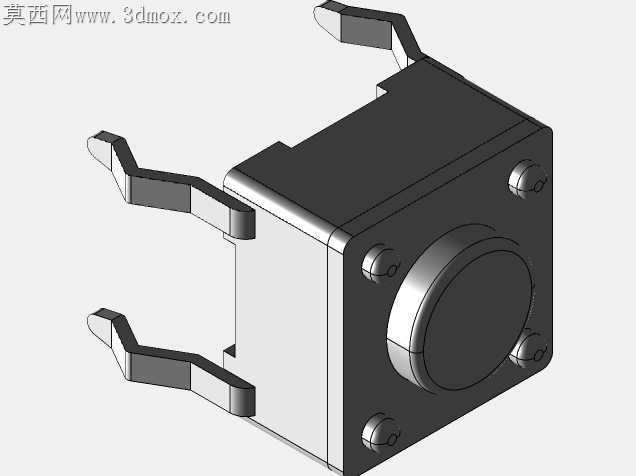

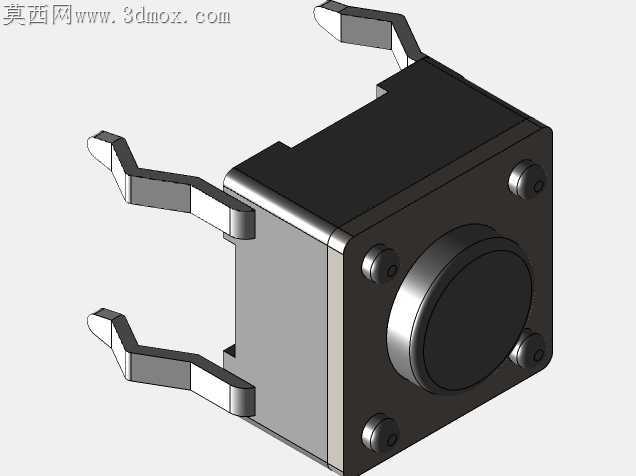

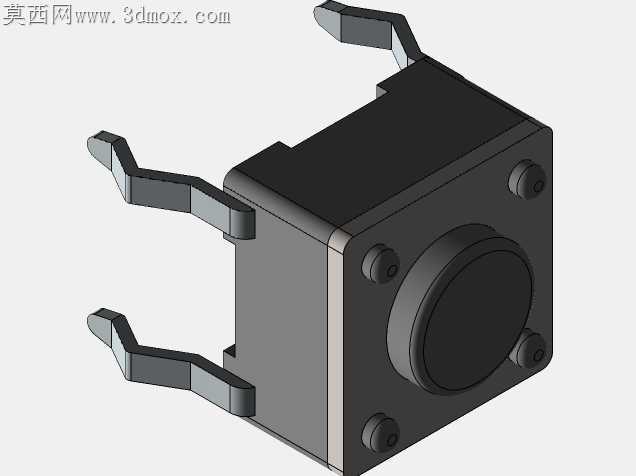

PTS645系列弯脚轻触触觉开关结构

插装式轻触开关在波峰焊工序中最容易出现引脚虚焊、本体浮高的问题，根源往往在引脚折弯段的结构设计没有匹配PCB焊盘的吃锡深度与过炉形变余量。这款弯脚触觉开关的引脚折弯处做了两段式过渡处理，靠近本体的垂直段预留了0.3mm的贴板限位凸台，过炉时本体底部刚好贴合PCB表面的阻焊层，不会因为焊锡融化时的表面张力把本体顶起偏移。折弯末端的焊脚做了微幅内收的斜切处理，插入PCB通孔时能自动导正位置，不会因为引脚冲压时的细微公差导致插装卡滞，焊脚末端的扁位压花结构能增加焊锡的附着面积，避免长期受按键按压力后出现焊盘脱裂的问题。开关上盖的四个固定凸点采用了过盈配合的倒扣结构，和底座的卡槽咬合时不需要额外超声焊接，装配时压合到位就能达到IP40级的防尘效果，凸点根部做了R0.15的圆角过渡，压合时不会因为应力集中出现塑料脆裂的问题。中间的按键帽和内部弹片的接触位置做了同心度限位凸台，按键按动时不会出现偏磨卡涩的问题，按键帽的边缘和上盖的内圈预留了0.12mm的活动间隙，既能避免灰尘进入内部，也不会因为温度变化导致塑料膨胀出现按键卡滞。底座的塑封结构把弹片的固定引脚完全包裹在内部，不会因为长期受按压力出现引脚松动移位的问题，弹片的触发行程控制在0.25mm，触发压力稳定在260gf左右，适配消费电子、工控面板的常规按键操作手感需求。这类插装轻触开关的结构设计往往容易忽略引脚过炉时的热形变问题，这款开关的引脚采用了铜合金镀锡材质，折弯段的长度经过精准计算，过炉时的热膨胀量刚好被焊锡的凝固过程吸收，不会出现冷却后引脚拉裂焊盘的问题。上盖表面的四个定位凸点除了固定作用，还能在自动化贴装时供吸嘴识别定位，提升SMT或者插装工序的装配效率，不需要额外增加视觉定位的标记点。按键帽的表面做了细磨砂纹理处理，手指接触时不会打滑，长期使用也不会出现明显的划痕磨损，保持外观的一致性。
