香水盒透明膜三维裹包设备结构

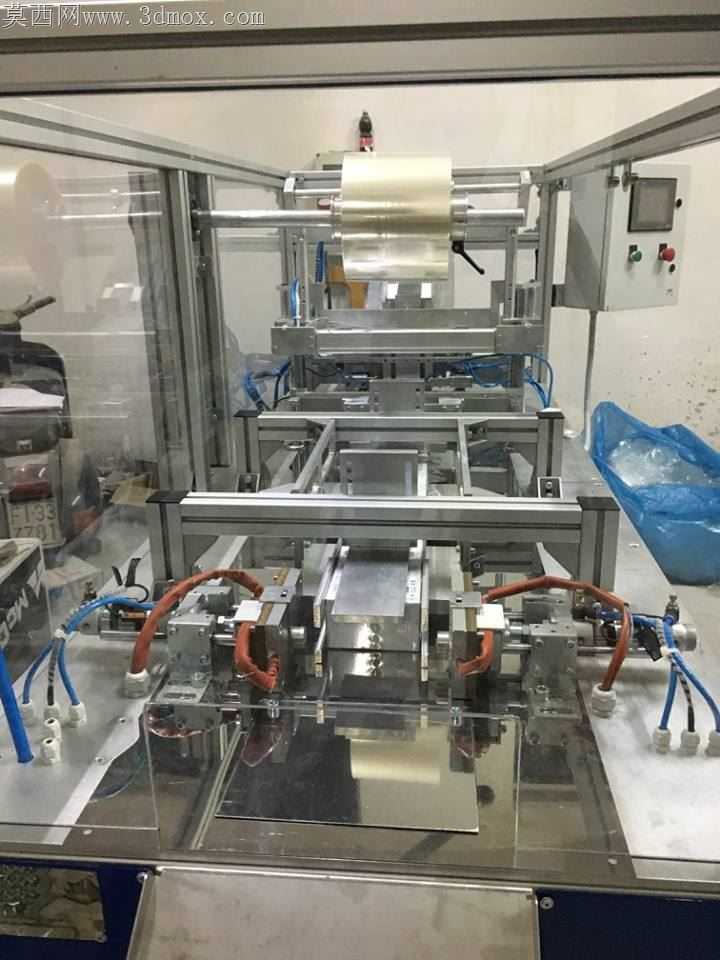

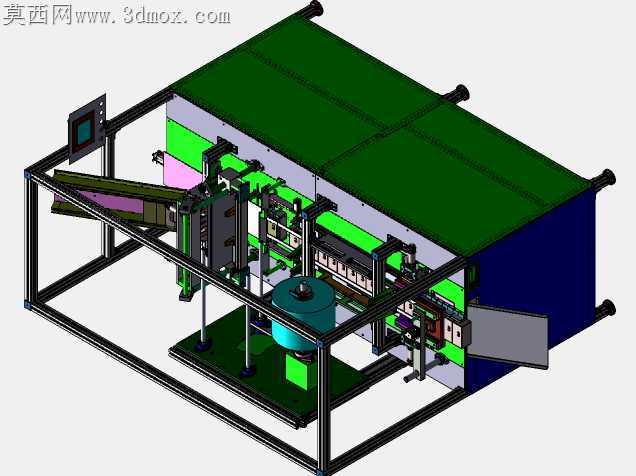

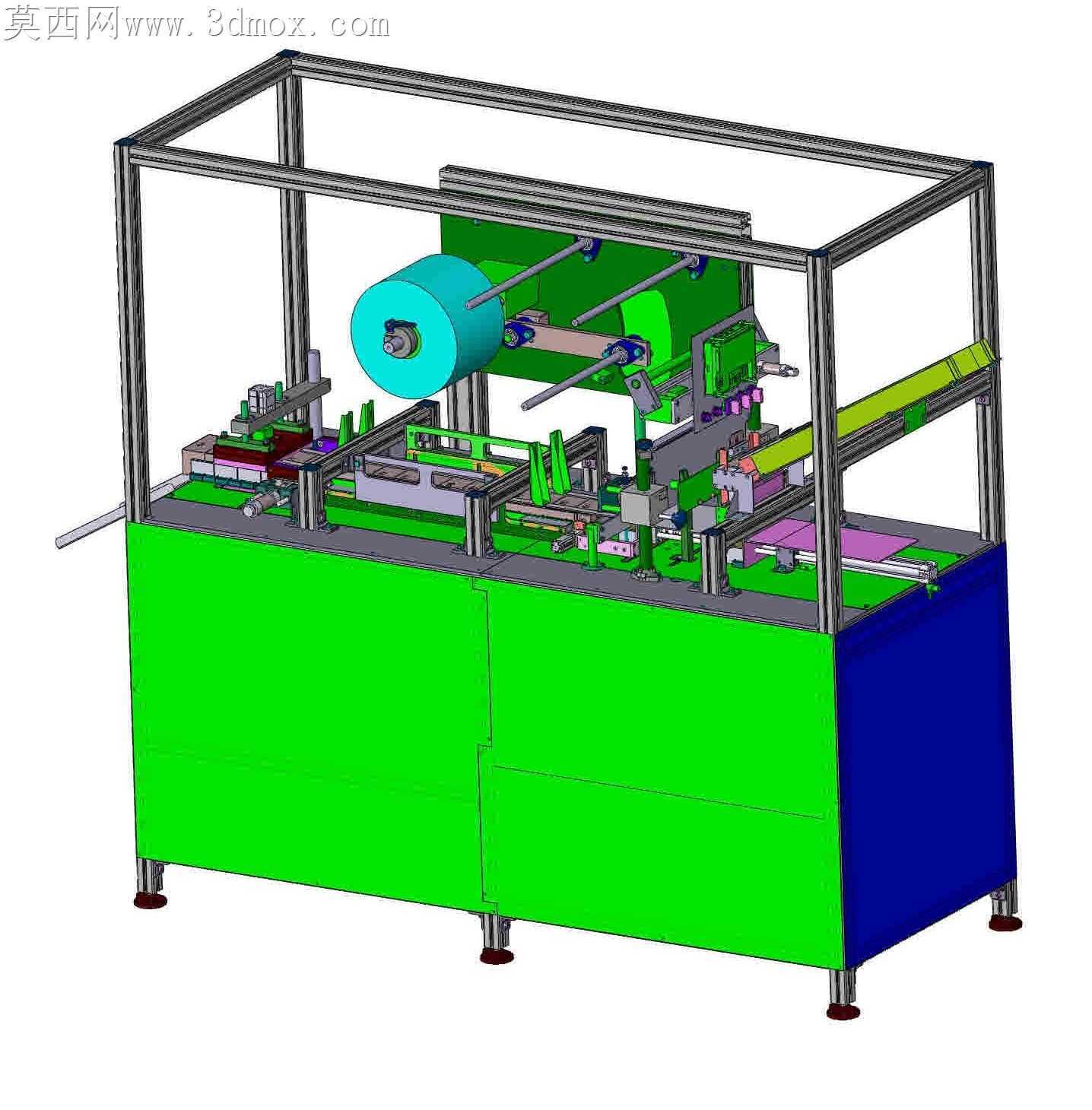

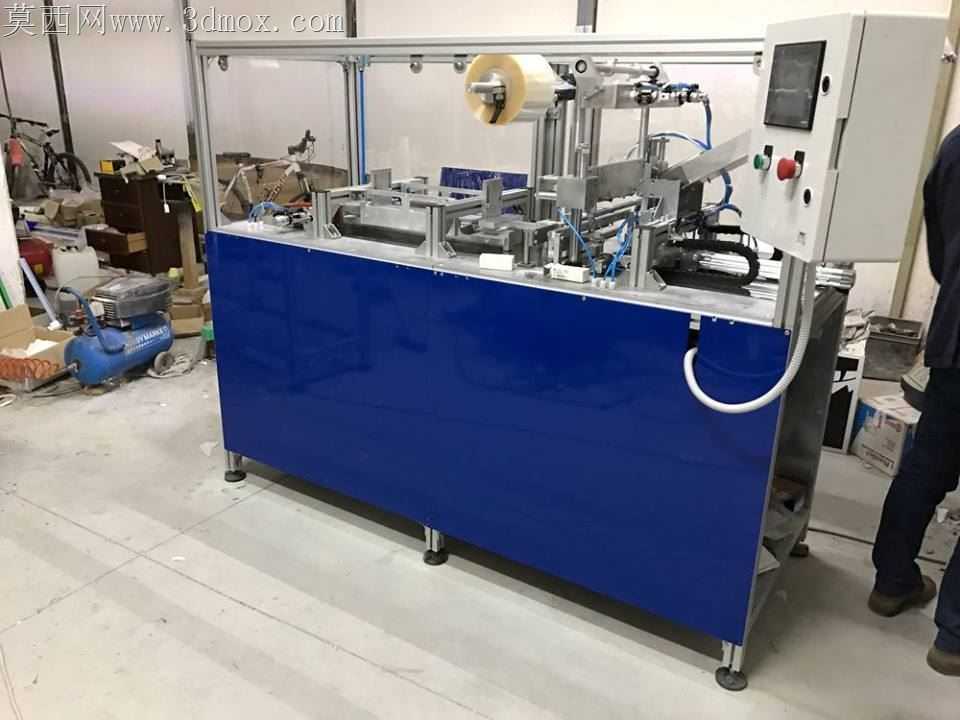

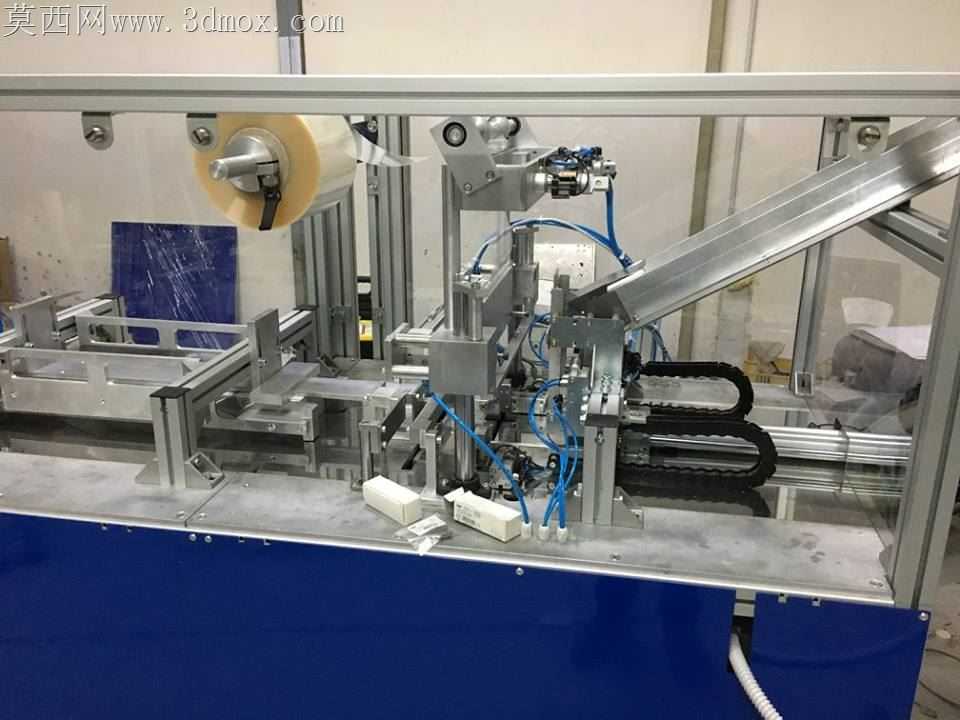

车间里老式透明膜包装机常出现膜料跑偏、封边压合压力不均的问题，调试时要反复拆换导向辊，耗掉大半天产能，这套玻璃纸裹包设备的结构设计，刚好把这些现场踩过的坑都填了。蓝色下柜体用加厚冷轧钢板折弯焊接，底部装可调脚杯，不是为了好看，是车间地面难免有坡度，脚杯微调就能让整机机架保持水平，避免上料输送轨道倾斜导致盒体走位偏移，柜体侧面留的可拆卸检修门，刚好对着气动管路排布区，换气管、调气阀不用拆整面护板，蹲身就能操作。膜料放卷架装在机架上部靠前位置，导辊组全部做了硬质阳极氧化处理，表面粗糙度压到Ra0.8以下，透明膜走料时不会被辊面毛刺刮出细痕，放卷轴带阻尼调节结构，不同厚度的BOPP膜都能保持恒定张紧力，不会因为拉膜速度变化出现膜料松垮褶皱。封切工位的热封刀装了浮动压头，不是硬连接固定在气缸杆上，压合时能顺着盒体表面微小倾斜自动找平，哪怕纸盒尺寸有±0.5mm的公差，也能把封边压得平整无气泡，不会出现局部烧穿或者压合不牢翘边的情况。侧边的人机交互箱做了悬臂安装，角度可以随意转动，操作员站在设备正面或者侧面上料时，都能顺手调整参数，急停按钮装在箱体最外侧凸起位置，碰到异常伸手就能按到，不用凑到跟前找按键。输送轨道的定位挡块用快拆螺丝固定，换不同规格的香水盒时，松两个旋钮就能调整挡块间距，不用拆整段轨道，调机时间能压缩到十分钟以内。气动管路全部沿机架铝型材内槽排布，用线卡分段固定，不会露在外面被走动的工人剐蹭脱落，气管接头选的是快插式带密封胶圈的款式，车间气压波动时也不会出现漏气掉压的情况。设备的出料端装了小型毛刷轮，封好的盒子送出来时，毛刷会把膜面蹭一遍，把残留的静电消掉，避免膜面吸附车间浮尘，影响成品外观。这套结构没有花里胡哨的冗余设计，每个部件的位置、连接方式都是顺着车间实际操作、维护的需求来的，装起来不用反复配磨修配，公差配合留的余量刚好，加工时普通数控设备就能做出来，不用找高精度五轴机床，落地就能直接对接生产线用。
