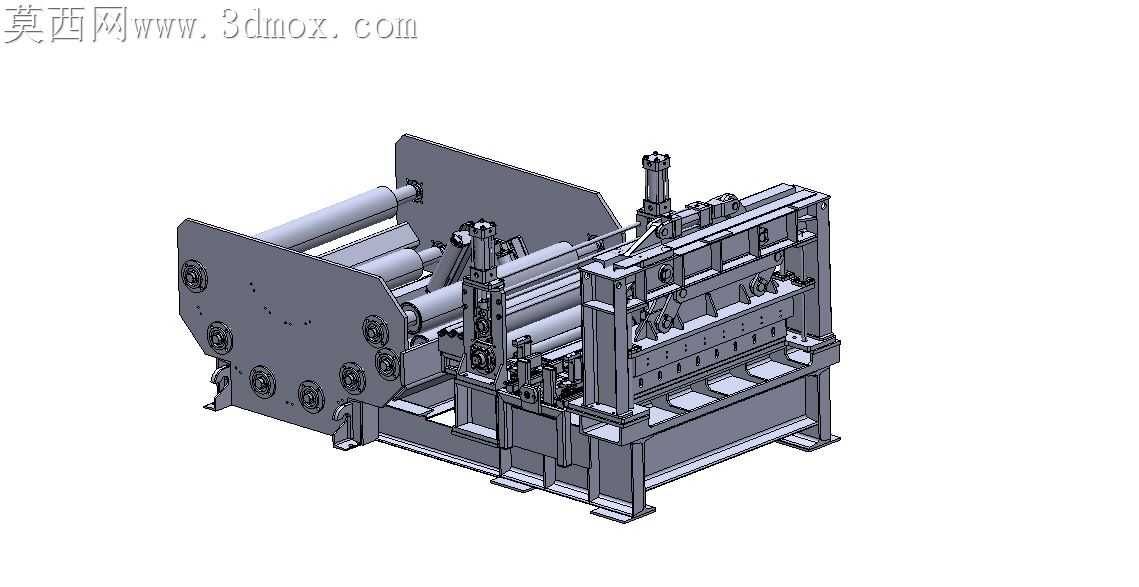

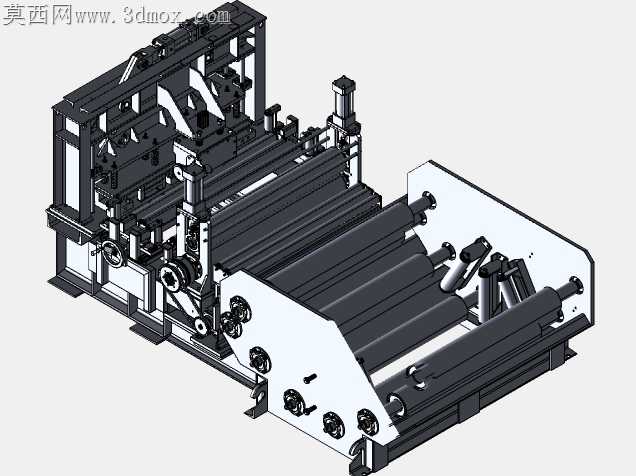

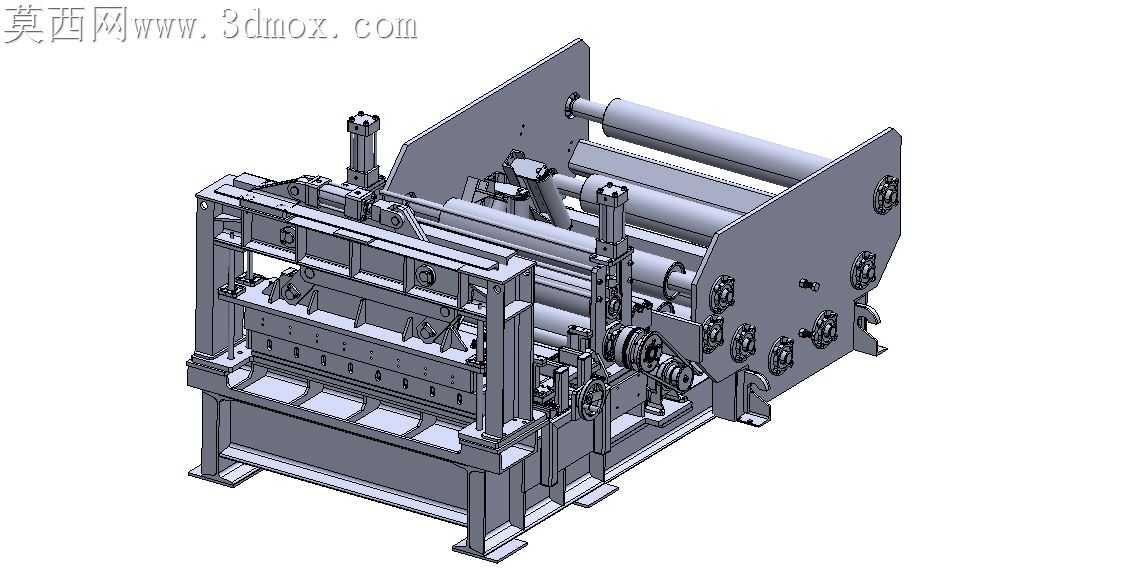

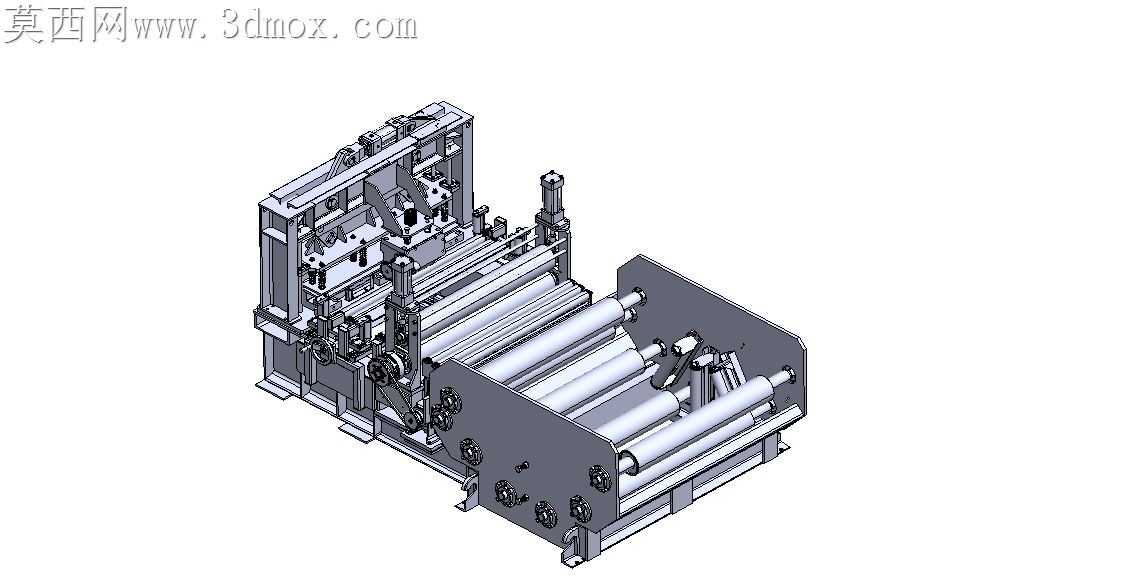

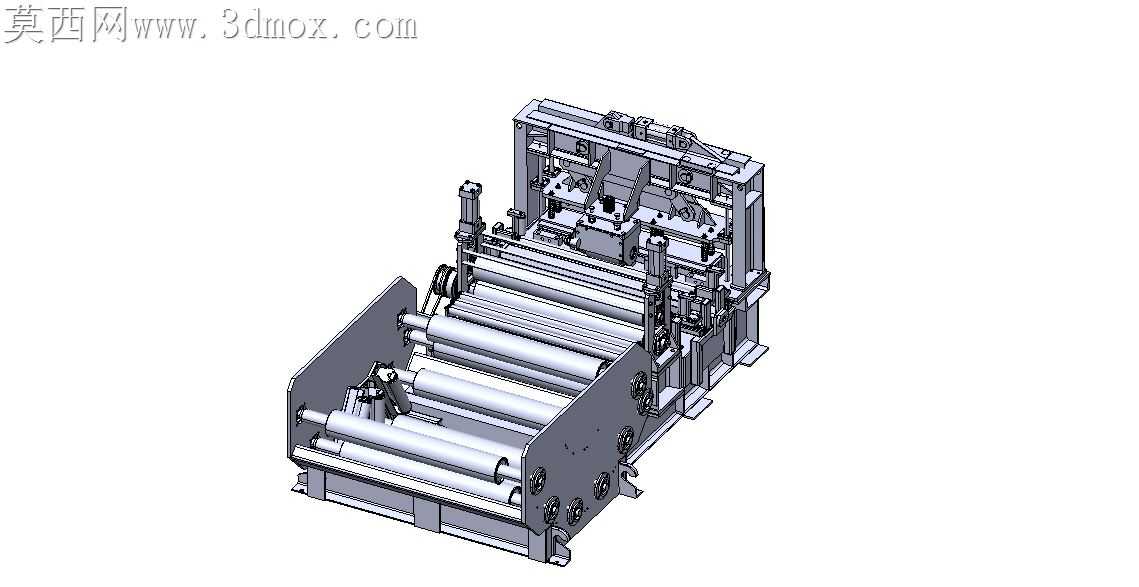

塑料薄膜层压覆膜生产设备结构

塑料薄膜层压加工现场最常出现的跑偏、压合面压力不均问题，根源往往藏在辊系平行度与机架刚性的匹配细节里，这套覆膜层压设备的结构设计，恰好把这些现场痛点拆解到了每一处装配节点的公差控制中。多组平行排布的导辊、压合辊没有采用统一的同轴安装基准，而是给每根辊的轴承座预留了0.2mm的偏心调节余量，不用拆解整段机架就能在设备调试时微调辊面的平行度，抵消焊接机架加工后产生的微变形，避免薄膜走料时出现单边拉伸起皱的问题。压合工位的双侧升降导向柱没有选用常规的光轴配合直线轴承，而是加宽了导向面的配合长度，压辊下行施压时不会因为单侧受力出现偏摆，压合面的压力差能控制在3%以内，哪怕是0.02mm厚度的超薄塑料膜，也不会出现局部压穿或者粘合不牢的瑕疵。走料路径上的张力调节辊没有采用固定配重的张紧结构，而是把摆臂的铰接点做了偏心配重处理，薄膜走料速度波动时，摆臂能顺着张力变化小幅浮动，不会因为瞬间拉力过大扯断薄膜，也不会因为张力不足出现膜面松弛打褶。机架侧墙板的安装面没有做整面铣平处理，只在轴承座安装位、导向柱固定位做了局部精加工，既保证了核心装配位的形位公差要求，又能减少大面积机加工的工时消耗，降低整体加工成本。外露的传动齿轮组都预留了可拆卸的防护安装位，不用拆解周边的走料辊就能单独拆装维护齿轮，日常更换磨损件的停机时间能缩短六成以上。料卷安装位的气胀轴卡座做了快拆式的卡槽设计，换卷时不用拧动多组固定螺栓，扳动卡扣就能抽出轴杆更换料卷，适配现场连续生产的快换需求。每处紧固件的安装位都预留了扳手操作空间，不会出现装配完成后扳手无法伸入、只能靠非标工具拧动螺丝的尴尬情况，哪怕是后期现场维护的普通技工，也能顺利完成拆装调试。压合辊的加热介质管路顺着机架内侧的走线槽排布，没有和传动部件产生干涉，管路的固定卡箍都做了隔热衬垫，避免设备长时间运行时管路热量传导到机架上，导致机架受热变形影响辊系平行度。
