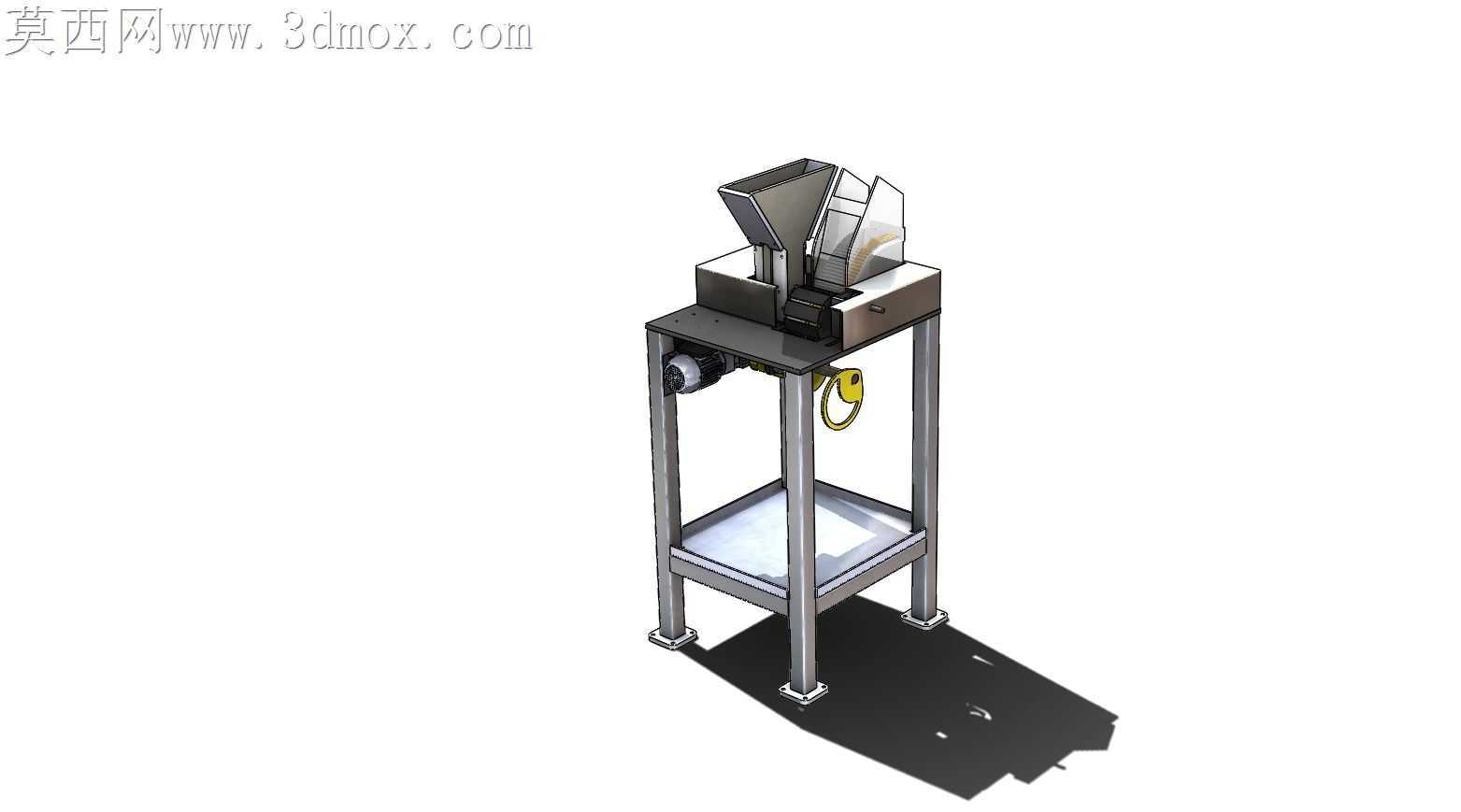

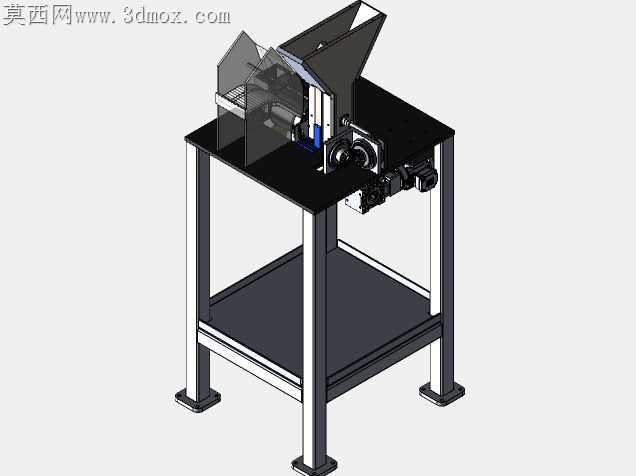

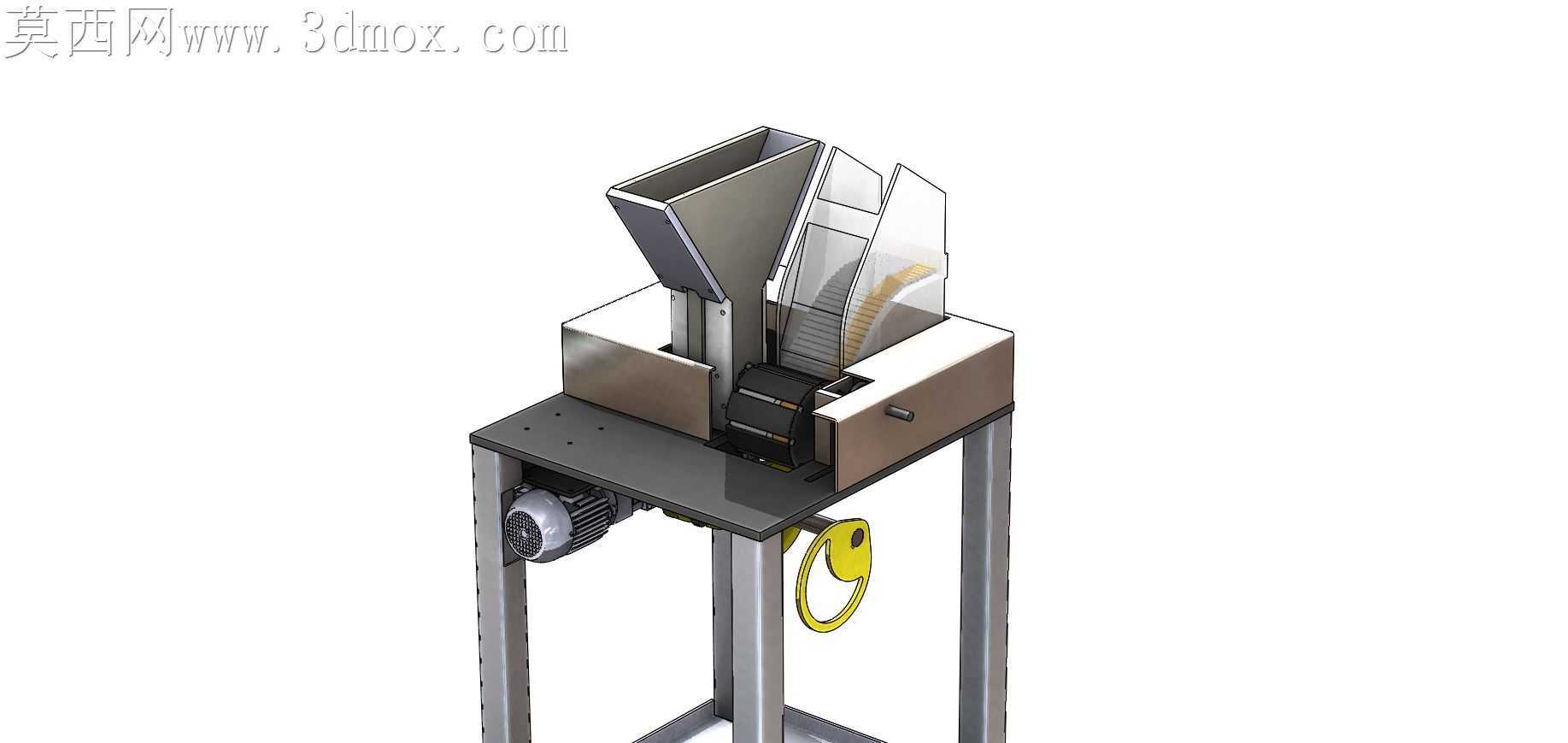

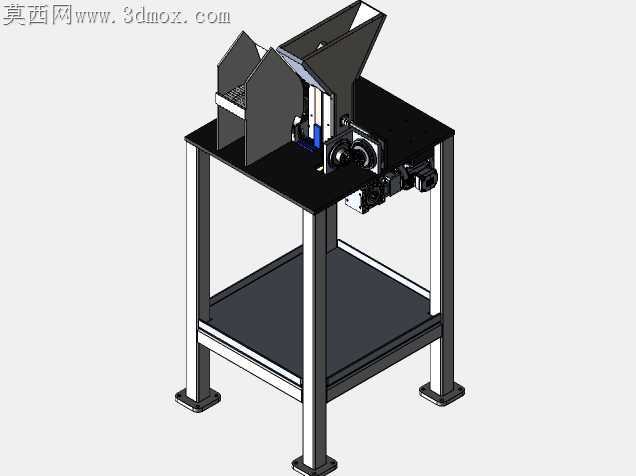

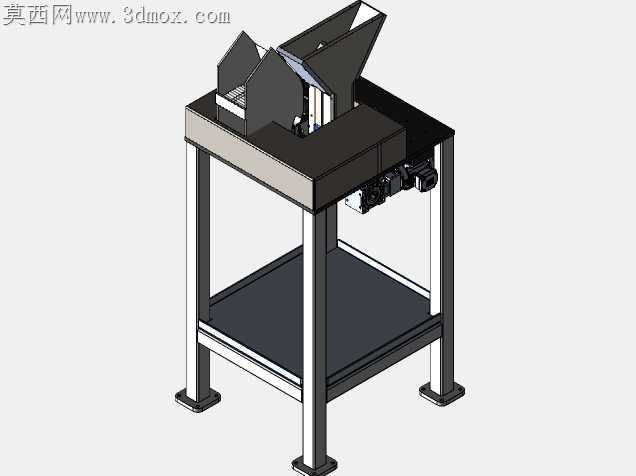

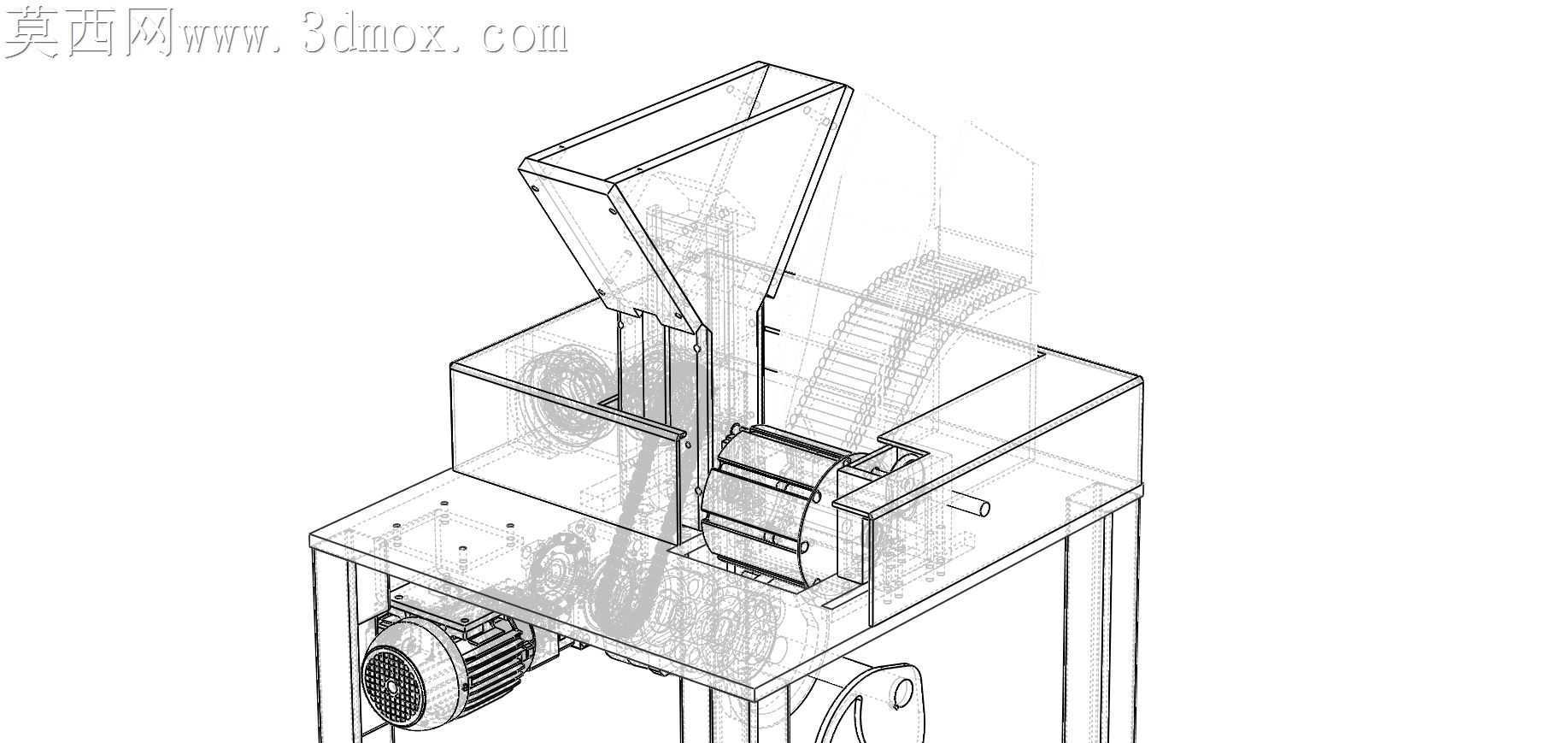

单电机无气缸烟草包装设备结构设计

常规烟草包装设备多采用气电混合驱动布局，车间气源压力波动时，折边工位的压合力度会出现±15%的偏差，轻则烟包透明纸褶皱翘边，重则挤压烟支造成端部落丝，后期维护还要定期排查气管老化、电磁阀卡滞的隐患，产线换产调试时单工位校准就要耗掉半个班次。这套结构完全舍弃气缸驱动逻辑，全机仅靠单台电机输出动力，所有送料、折边、压合、出料动作全靠凸轮连杆组的时序配合完成，从根源上避开气源依赖带来的工况波动问题。料斗的倾斜导料面做了12°的倾角优化，没有额外加设拨料辊，靠烟支自身重力配合底部间歇送料轮的齿槽卡位，就能完成定量烟支的整齐排布，送料轮和料斗侧壁的间隙控制在0.3mm，既不会卡碎烟支滤嘴，也不会出现多支烟同时卡入齿槽的堵料问题，导料面的粗糙度特意控制在Ra1.6，避免长期摩擦刮花烟支外层的包裹纸。折边工位的成型折板没有采用常见的直角刚性结构，折边接触边缘做了R0.8的圆角过渡，压合行程靠共轭凸轮的轮廓曲线控制，折板接触烟包的瞬间速度降到0.05m/s，不会因为刚性冲击撞歪烟包内的烟支排布，凸轮轮廓的升程段做了五次多项式修正，整个压合过程没有刚性顿挫，折出来的烟包边角挺括，不会出现透明纸回弹翘边的问题。传动链路里所有连杆的铰接孔都预留了0.02mm的配合公差，销轴采用耐磨轴承钢材质，长期高速运转也不会因为铰接点磨损出现动作时序错位，整个传动链的动力损耗比气电混合结构低22%，没有气动元件的排气噪音，车间运行时的设备噪音能控制在65分贝以内。出料工位的推料块和成型仓的间隙留了0.2mm，推料动作和折板复位动作通过凸轮轴的相位差实现完全互锁，不会出现折板还没完全复位、推料块就提前动作的撞机风险，推料块的接触面包覆了一层薄聚氨酯垫，推送过程不会刮花烟包表面的印刷层。整机的机架采用方管焊接结构，所有传动组件都预装在一体化安装底板上，后期维护时不用反复校准各工位的同轴度，拆开侧封板就能直接更换磨损的凸轮或者连杆，日常维保的时间比常规包装设备缩短60%。没有冗余的气动元件和对应的控制回路，整机的布线只需要处理电机的动力线和对应的传感器信号线，不会出现气管和线缆混杂缠绕的问题，设备搬迁或者重新安装时，不需要重新布设气源管路，接电就能完成调试运行，对小型生产车间的适配性更强。
