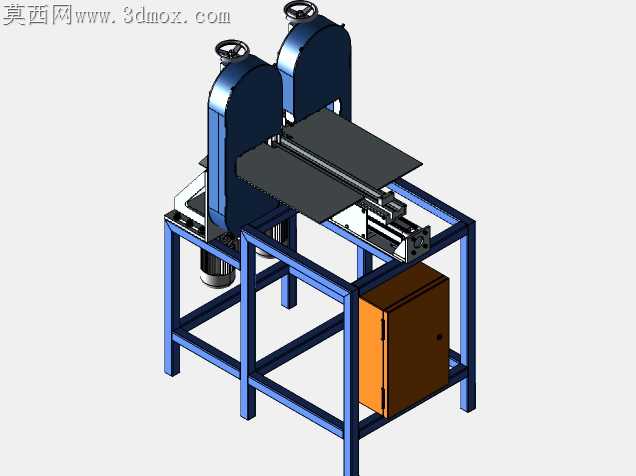

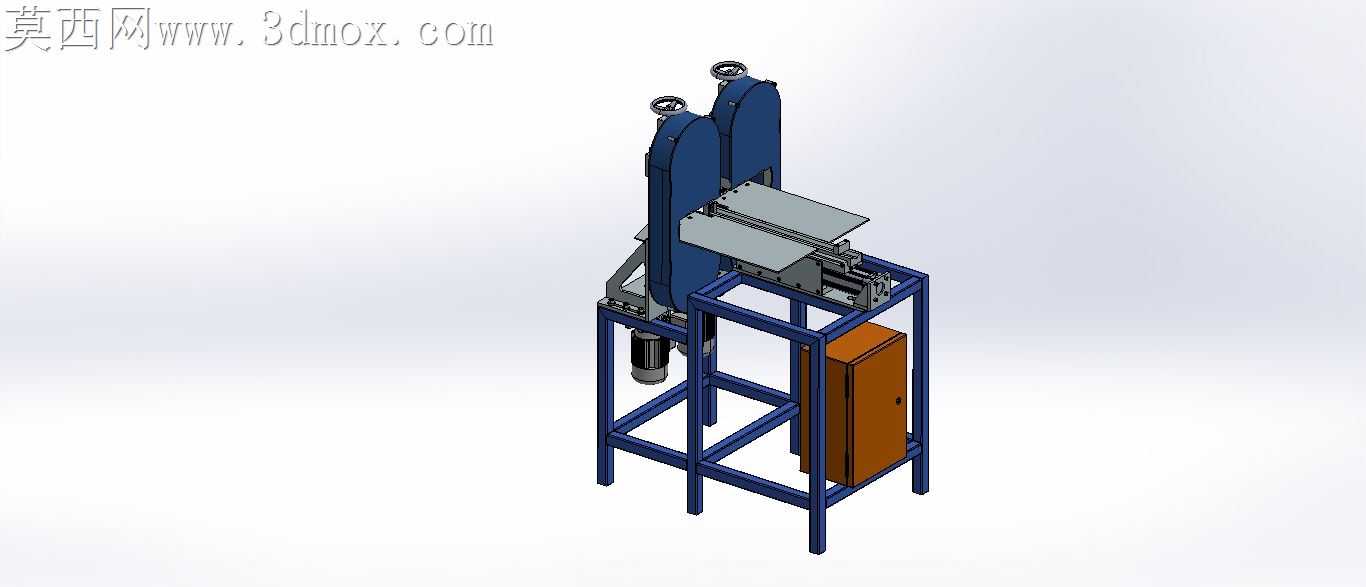

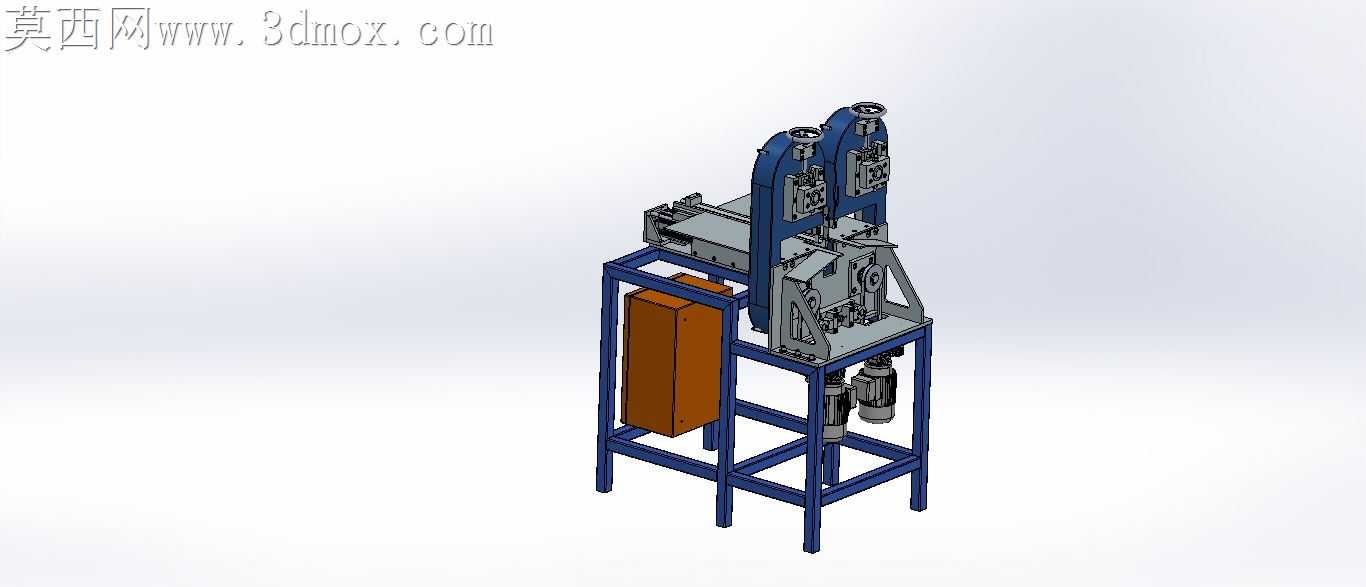

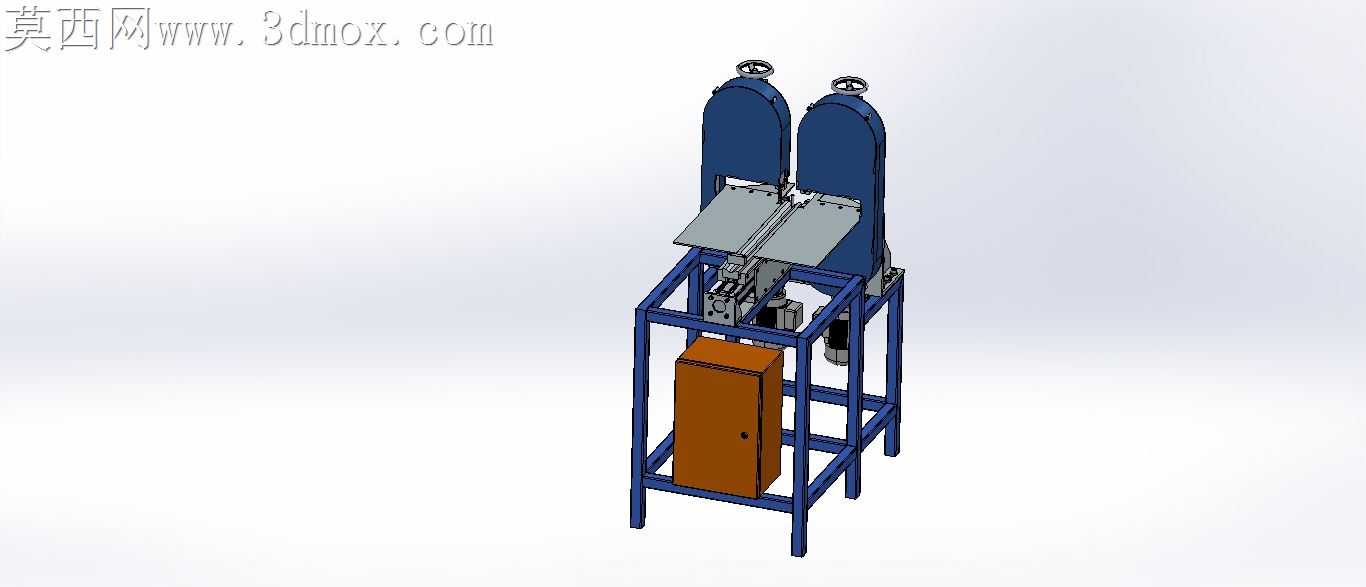

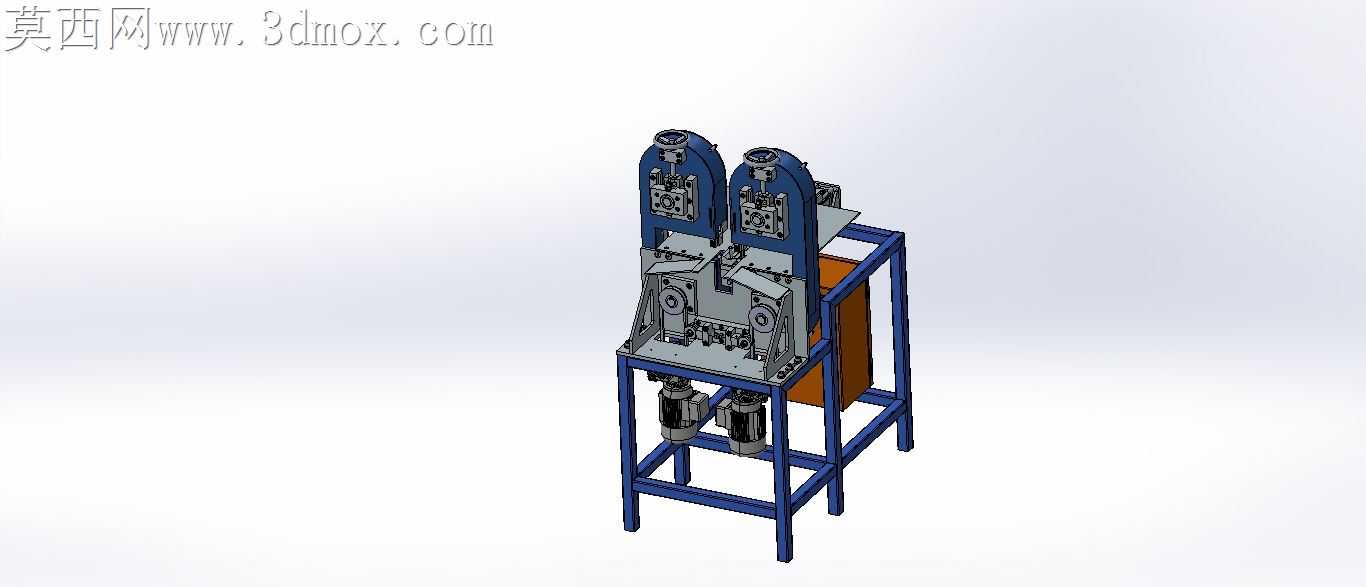

双机头立式金属切割带锯设备结构

金属锯切现场常遇到单锯头切换工位耗时、长型材装夹后二次定位偏移的问题，这套双机头带锯的结构设计刚好对准这类加工痛点做了针对性排布。蓝色方管焊接机架做了三层受力分区，底层预留电机安装位时特意把安装座的连接孔做成长圆可调结构，皮带张紧度调整不需要额外顶丝工装，松开连接螺栓挪动电机位置就能完成张紧，日常维护时不用拆解外围护板，能减少停机调整的时间。中层安装平台的平面度公差控制在0.1mm以内，两个锯头的安装基准面做了共面铣削处理，锯带运行时的垂直精度不会因为平台拼接误差出现偏摆，锯切厚壁金属料时不会出现带身跑偏、锯缝歪斜的问题。两个独立锯头的导向轮组做了分体式锁紧设计，每个导向轮的偏心调节量预留了0.5mm的微调空间，锯带磨损出现轻微跑偏时，不用拆卸锯带就能微调导向轮角度，把锯带拉回正确运行轨迹。锯头内部的张紧弹簧做了等节距选型匹配，锯切硬料时遇到硬质点不会出现瞬间冲击力扯断锯带，弹簧的缓冲行程刚好抵消锯切时的脉动载荷，能延长锯带的使用寿命。机架侧面的电控箱安装位做了悬空隔热处理，锯切产生的金属碎屑不会直接溅到箱体表面，长时间连续作业时箱体内的温度不会因为碎屑堆积出现异常升高，电气元件的运行稳定性更有保障。下层电机和上层锯头的传动连接做了皮带防护罩的内嵌式安装，防护罩和机架的连接缝隙控制在3mm以内，高速运转时不会出现碎屑卡入皮带轮的隐患，操作人员误触转动部件的风险也能降到最低。两个锯头的间距可以根据型材的锯切位置做灵活调整，锁紧机构采用楔形压块设计，锁紧后不会因为锯切振动出现位置滑移，同一根长型材装夹一次就能完成两个位置的锯切加工，不用反复拆装定位，能大幅提升批量型材加工的效率。锯屑收集的导流槽直接对着锯切工位下方倾斜布置，锯切产生的细碎铁屑会顺着斜面滑落到机架下方的收集区域，不用频繁停机清理工作台面的积屑，也不会因为积屑卡入导向轮影响锯带运行。
