平开合页式机械铰链结构设计

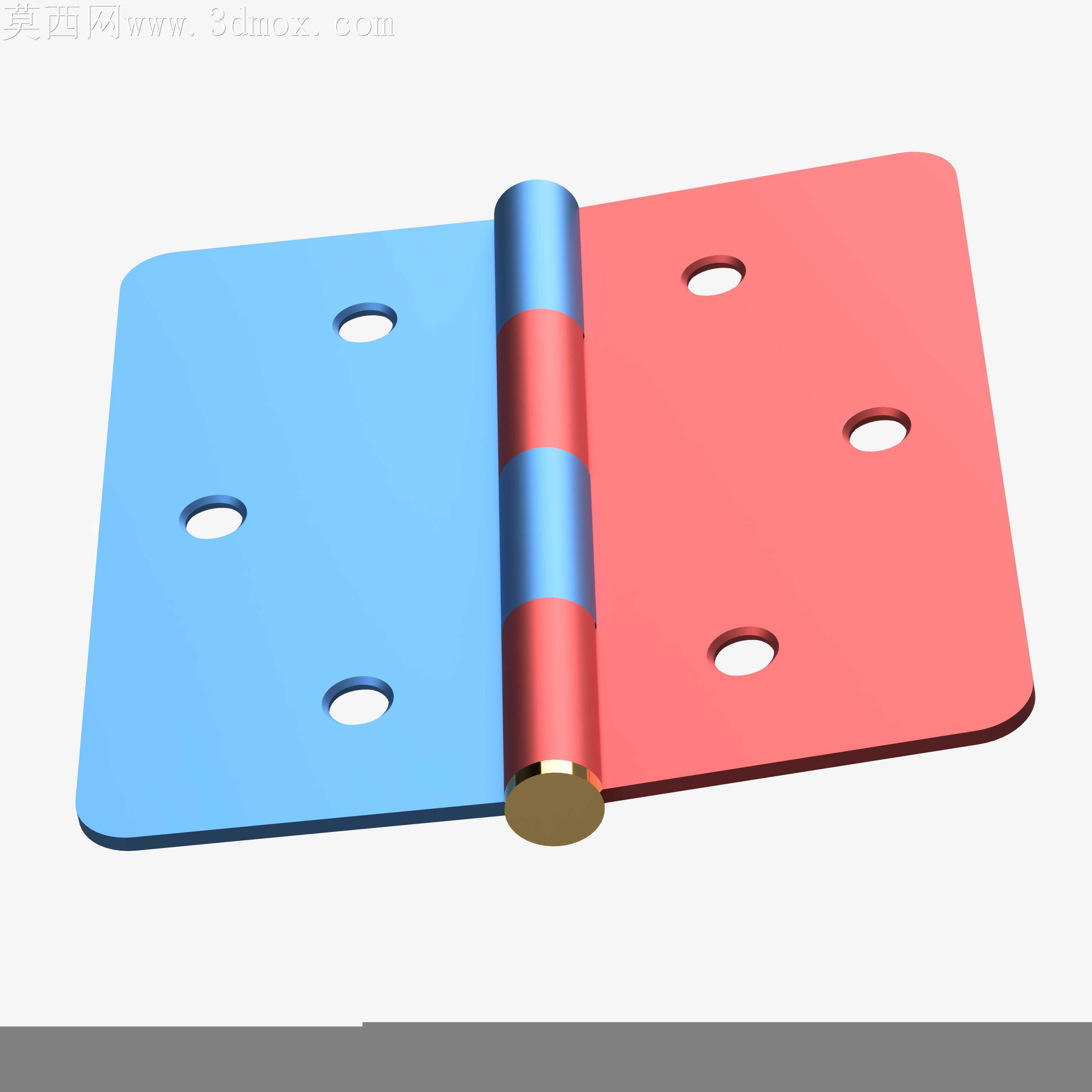

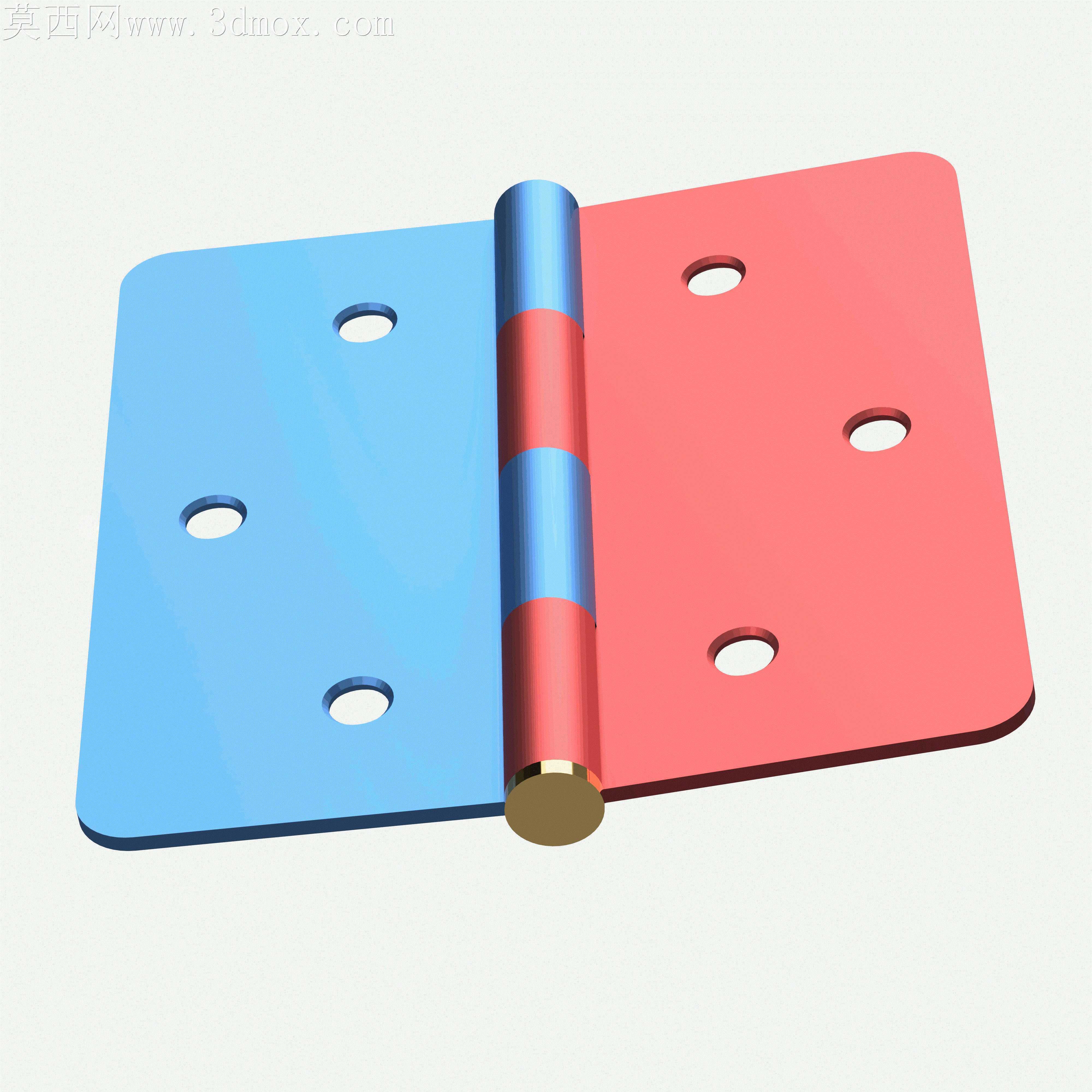

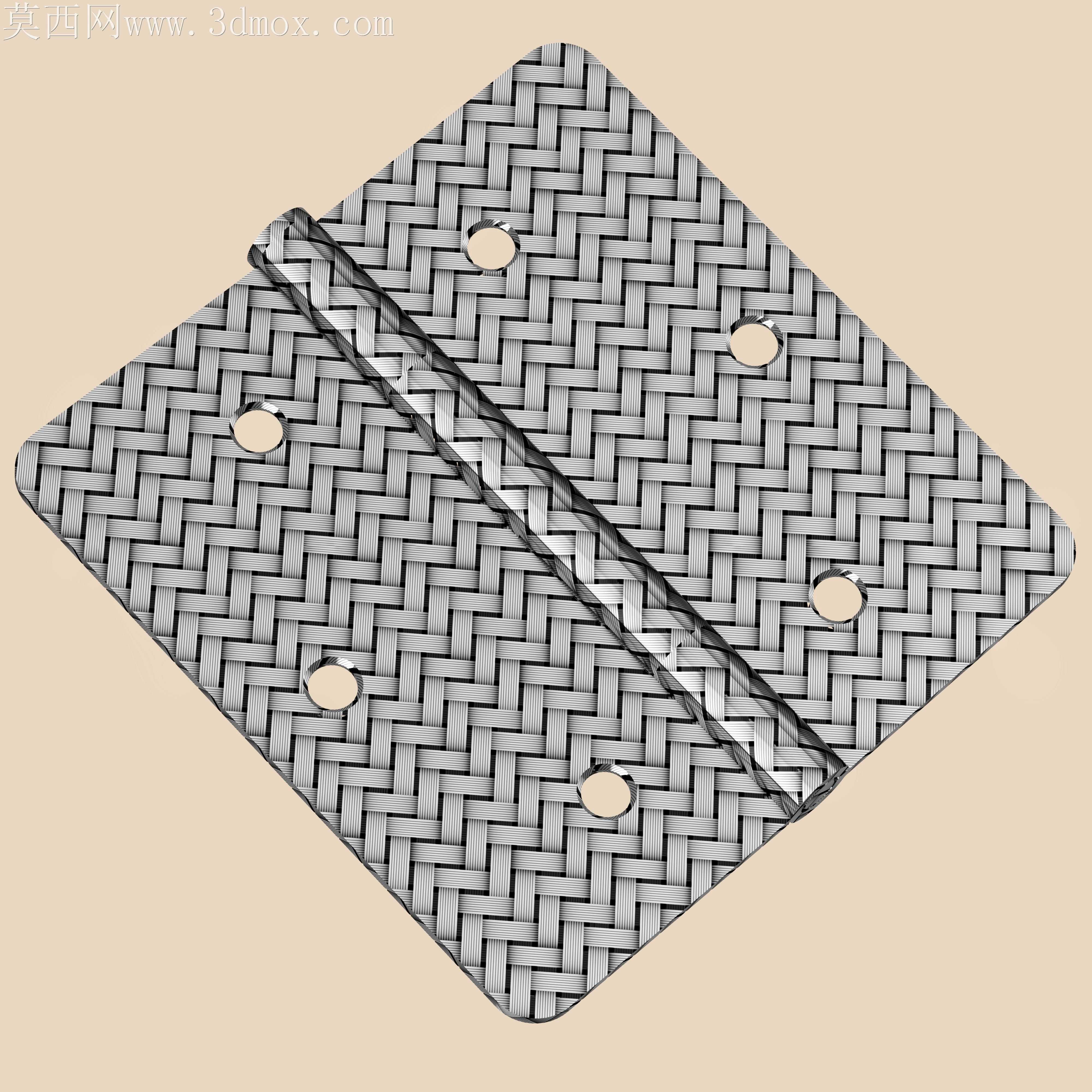

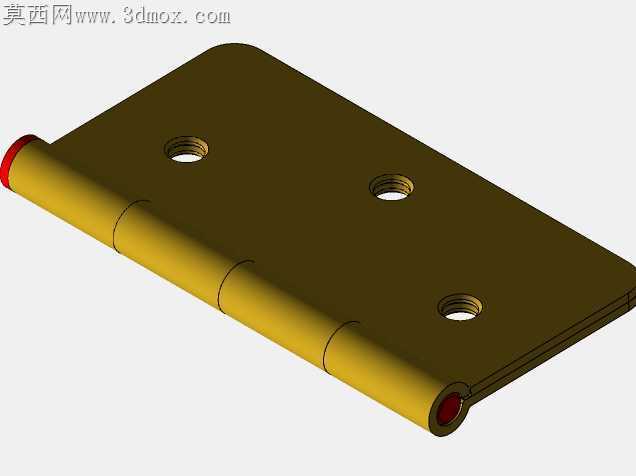

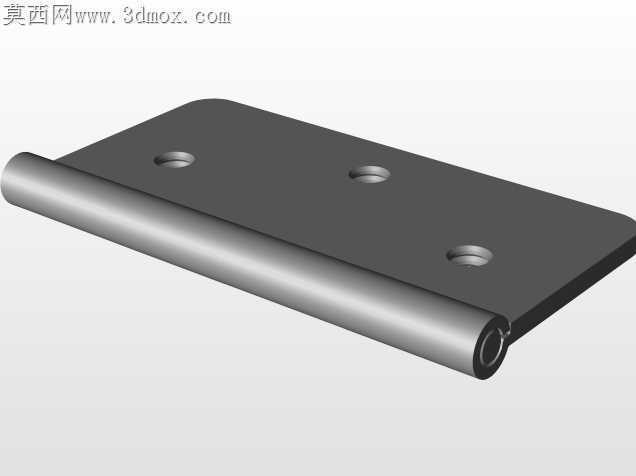

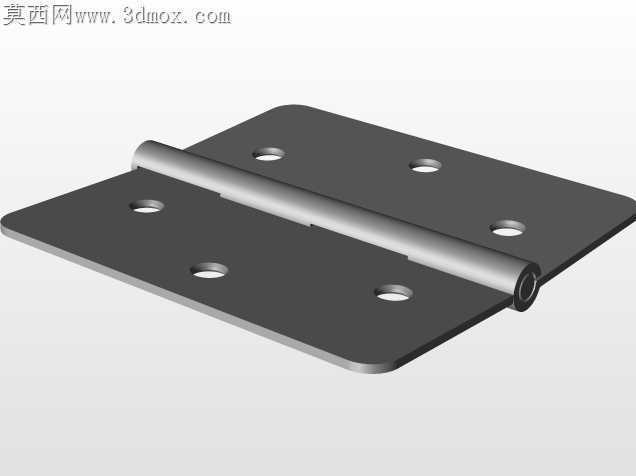

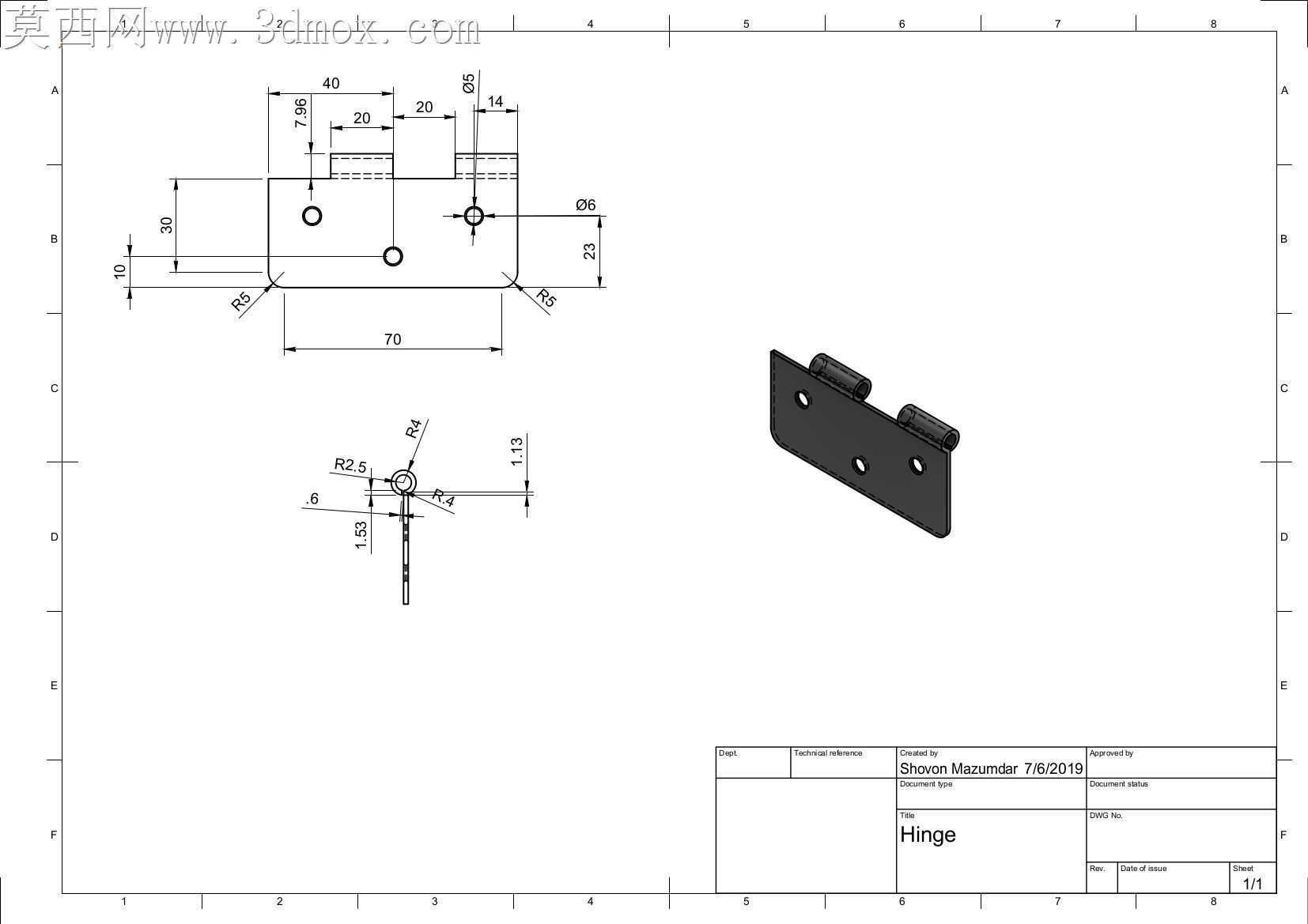

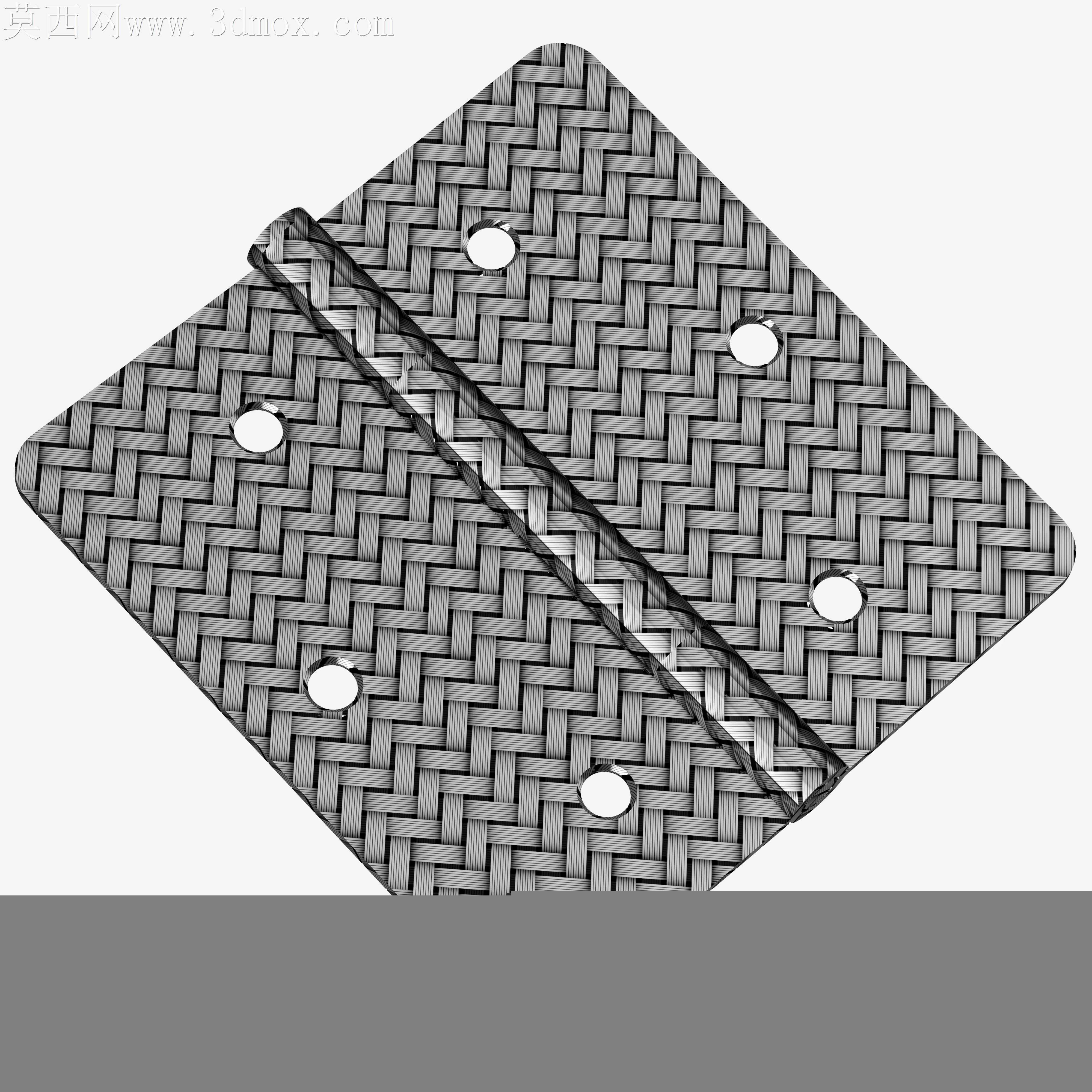

常规薄型合页在批量冲压加工时，最容易出现卷圆部位同轴度偏差，两片页板装配后转动卡滞、开合晃量超差的问题，很多现场返工的残次件，都是卷圆接缝处的应力集中导致页板翘曲，安装后螺丝孔位错位，强行拧入螺丝会直接拉裂页板边缘。这款铰链的卷圆段做了分段式错色设计，本质是在卷圆工序前就预留了分段退刀槽，避免整根卷圆时材料流动不均导致的圆度失准，每一段卷圆的接缝位置都错开页板安装孔的受力轴线，就算长期开合承受径向载荷，应力也不会顺着接缝传递到孔位周边，从根源上降低了页板开裂的概率。页板边缘做了小圆角钝化处理，不是为了视觉上的柔和感，是冲压落料后直接去毛刺滚边，省去后续人工打磨的工序，安装时不会划伤施工人员的手套，也不会在门板开合时剐蹭相邻的构件表面。三个安装孔的孔位排布没有采用等距设计，靠近卷圆铰接侧的孔位距离边缘更近，外侧两个孔沿页板长度方向拉开间距，这种排布能让螺丝锁紧后的受力分布更均匀，不会因为频繁开合导致靠近铰接位的螺丝先松动。卷圆内部的销轴两端做了微凸的封边处理，不需要额外加装卡簧挡圈，销轴压入后不会从两端窜出，装配时直接压合即可，省去了卡簧装配的工位，批量组装的效率能提升近三成。页板的平面度控制在0.1mm以内，安装后和被连接件表面完全贴合，不会出现局部悬空导致的锁紧变形，就算是在薄板柜体、轻型设备舱门上使用，反复开合上万次也不会出现页板变形、销轴松脱的问题。转动阻尼的控制没有额外加装阻尼片，靠卷圆和销轴的过盈配合量精准调校，开合时没有多余的旷量，也不会因为过盈量太大导致转动费力，常温环境下长期使用也不会因为材料蠕变出现阻尼衰减。
