10立方立式料仓包装作业装置结构设计

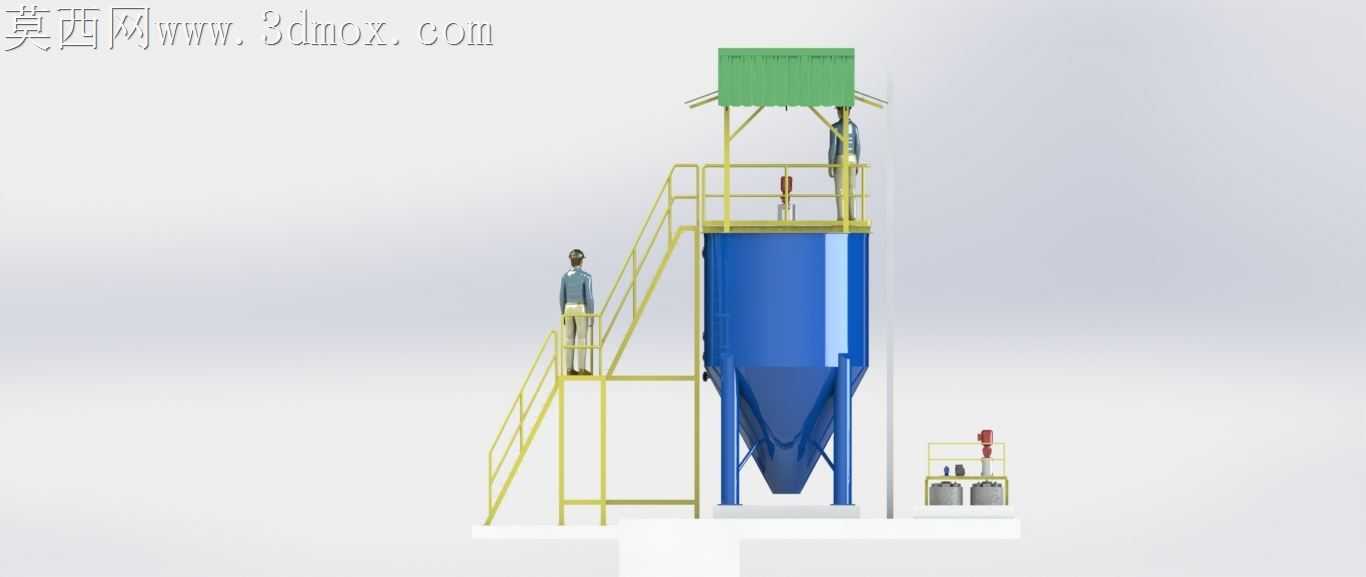

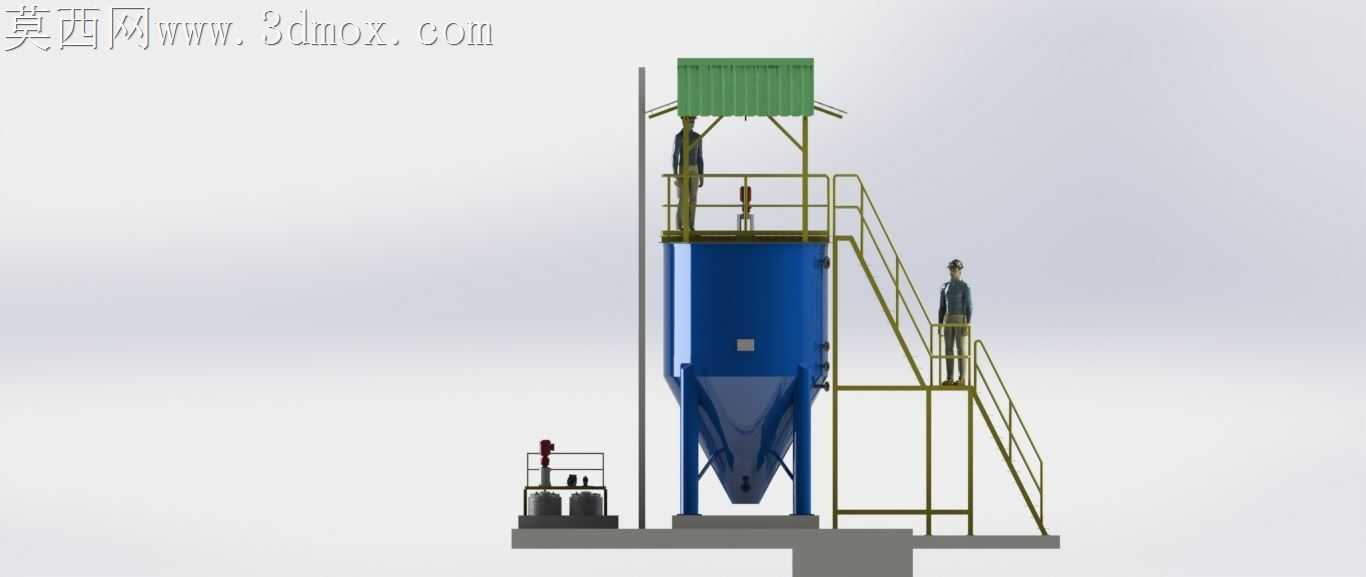

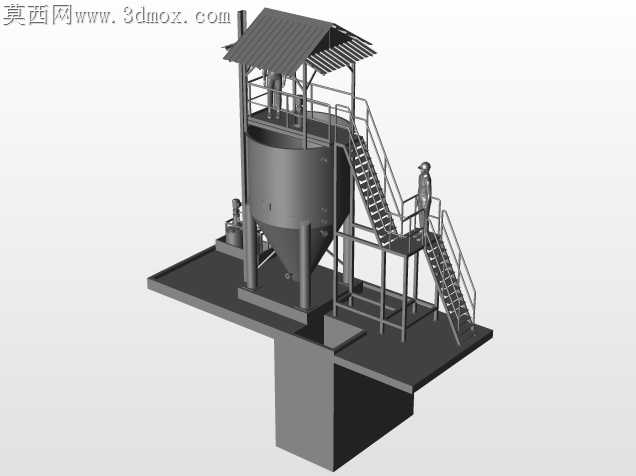

散料包装环节最容易被忽略的隐患，是高位操作平台与储料罐体的衔接公差——现场安装时经常出现钢梯踏步与仓顶平台错边、护栏预留间隙过大、锥斗出料口与下方包装设备对接偏移的问题，这套装置在结构设计阶段就把这些加工适配的细节做了前置处理。锥斗段的支腿没有采用常规等边角钢直接焊接的方案，每根支腿与罐体下锥面的连接位置都加了弧形贴合垫板，垫板弧度完全匹配锥壁的曲面曲率，避免现场焊接时出现支腿与锥面点接触、承重后应力集中扯裂仓壁的问题，支腿底部的方形安装底板提前预留了长圆孔，允许现场安装时根据地面预埋螺栓的实际偏差做±15mm的位置调整，不用二次扩孔破坏底板防腐层。

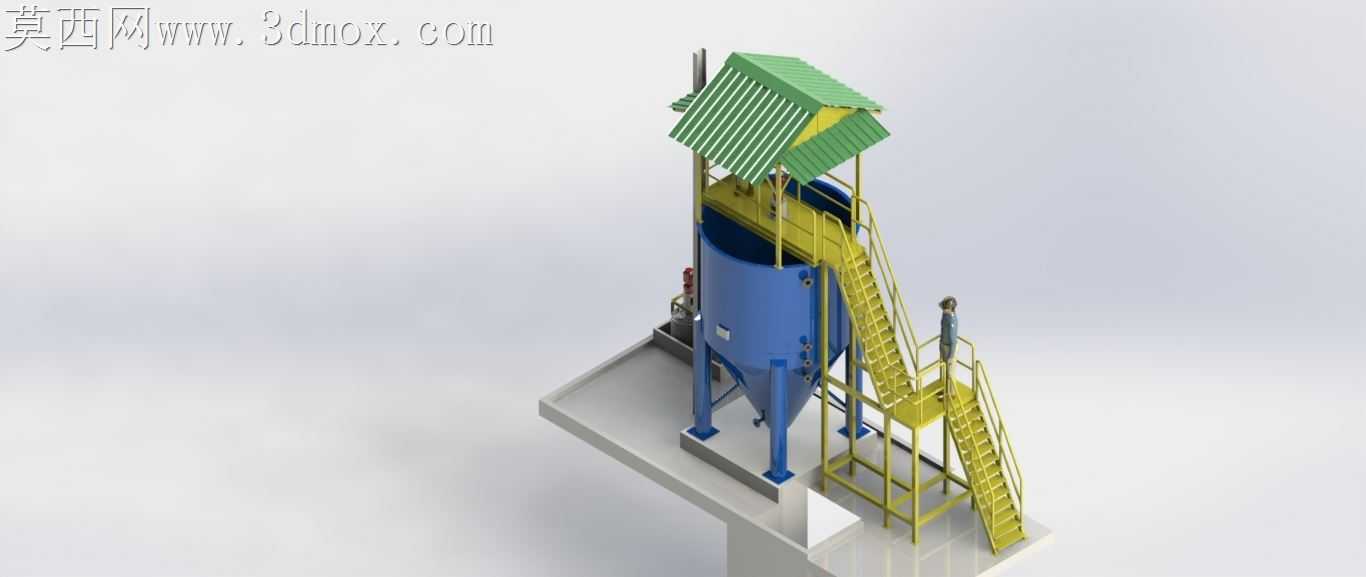

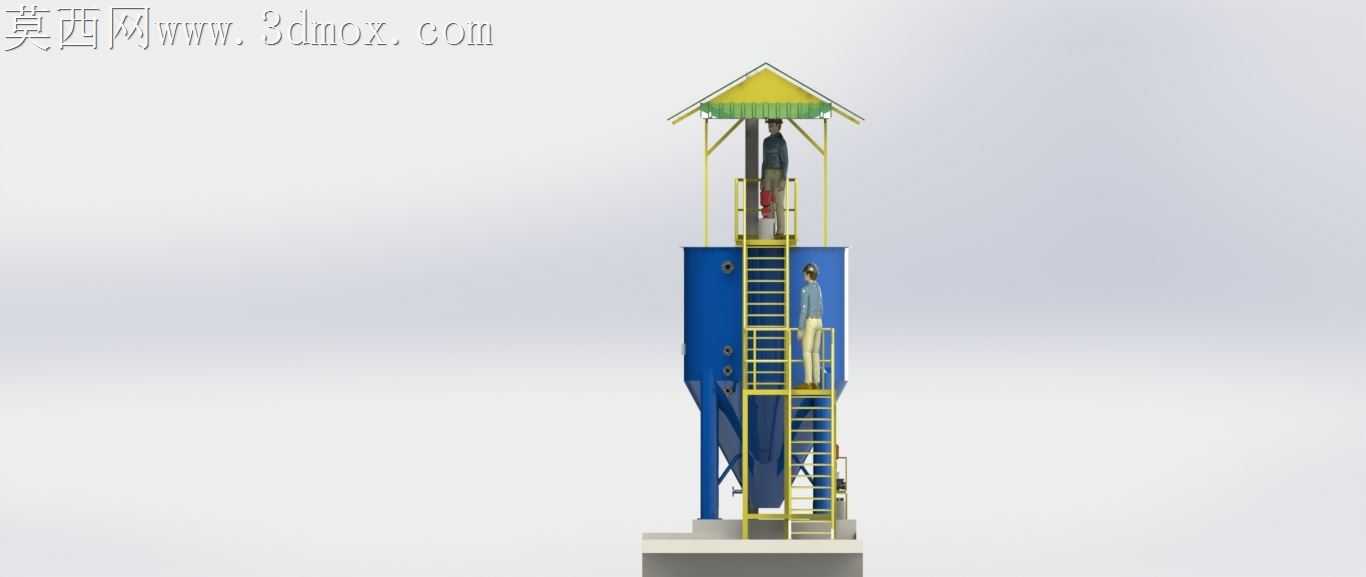

仓顶的雨棚没有做满铺的封闭设计，斜向波纹板的排布特意避开了仓顶进料口的正上方操作空间，雨棚边缘探出的距离刚好覆盖钢梯与平台衔接的过渡段，既可以阻挡雨水飘落到操作面造成散料结块，又不会遮挡进料时的吊装视线，雨棚的支撑立柱直接与平台护栏的主立柱共用，没有额外在仓顶壁板上焊接独立支座，减少仓壁的焊接变形点。爬梯的每段踏步都做了2°的外倾角度，现场使用时踏步表面积存的散料会自然滑落，不会积料打滑，梯段与平台衔接的位置特意把最后一级踏步做了与平台面齐平的处理，不存在常规钢梯常见的最后一步高差，操作人员搬运物料上下时不会踩空。

护栏的横杆间距严格按照现场操作的安全要求设置，中间没有多余的横撑遮挡操作人员观察罐内料位的视线，护栏底部的踢脚板与平台面板采用折边一体结构，不是后期焊接的附加件，避免焊接位置藏污纳垢积留散料，清理时直接用压缩空气吹扫就能干净。锥斗底部的出料口法兰特意做了加厚处理，法兰面的螺栓孔采用跨中排布，对接下方包装设备的进料口时，不管配套设备的法兰是国标还是行业常规规格，都能找到适配的孔位对接，不用现场重新配钻法兰。平台面板采用花纹钢板折边后与框架螺栓连接，不是满焊固定，后期如果面板磨损严重，不用切割整个平台框架，直接松开螺栓就能更换面板，维护成本能降低六成以上。爬梯侧面预留的穿线孔做了橡胶护圈，现场安装料位计、振动器的线缆时，不会被钢板锐边割破绝缘层，这些细节都是在加工阶段就提前预留的适配空间，拿到现场不用二次改制就能直接完成装配对接。
