金属波纹可弯折柔性管路结构设计

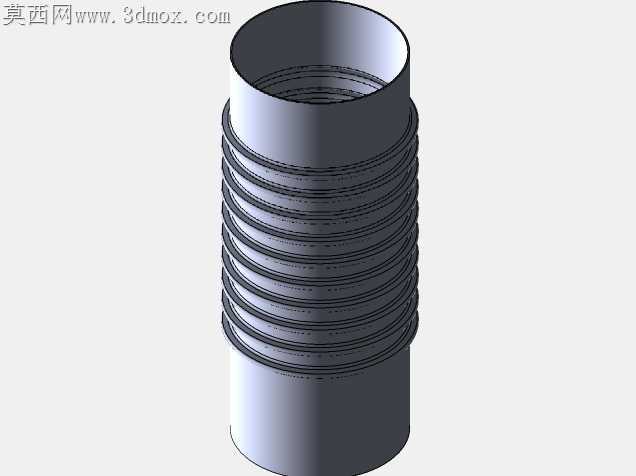

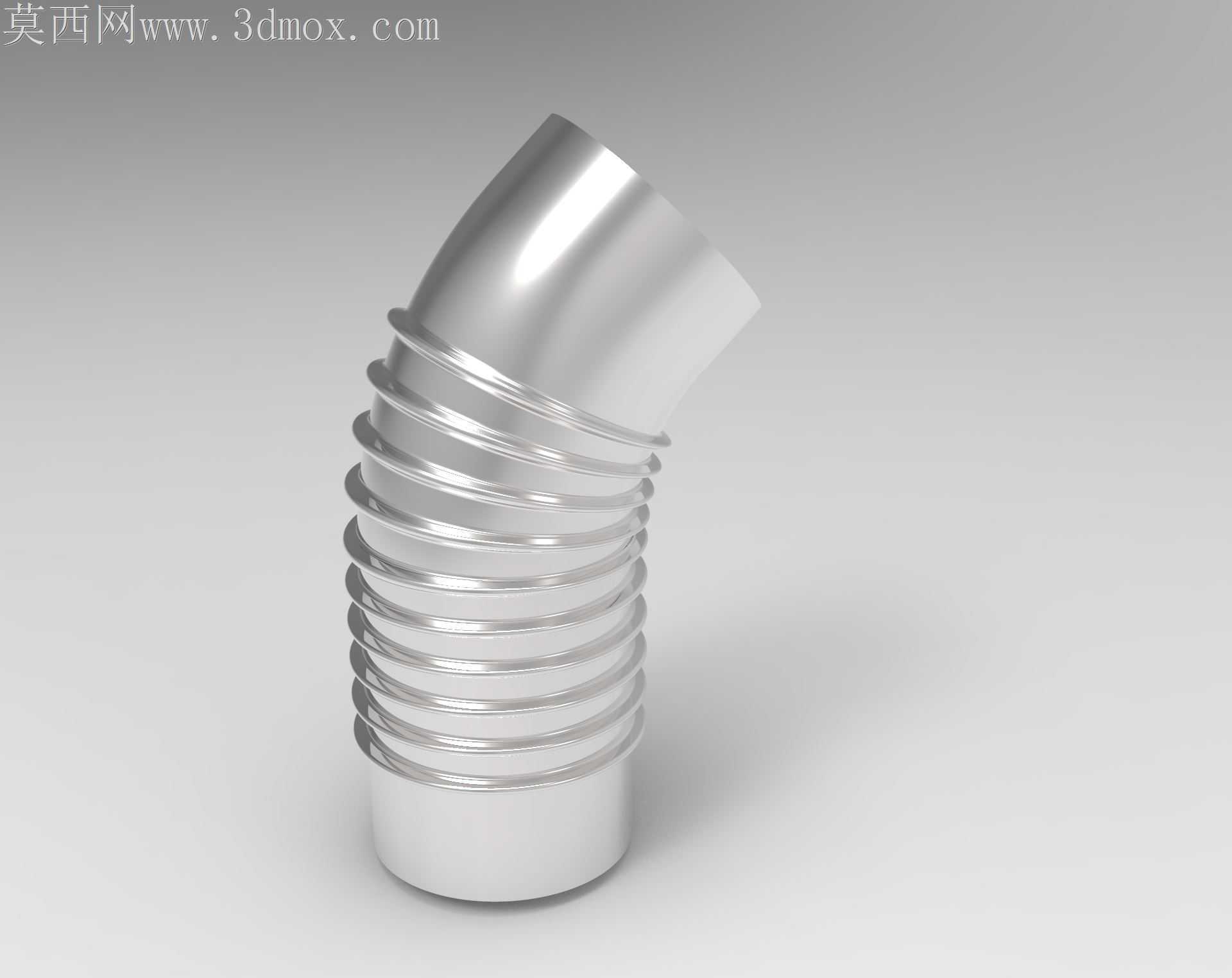

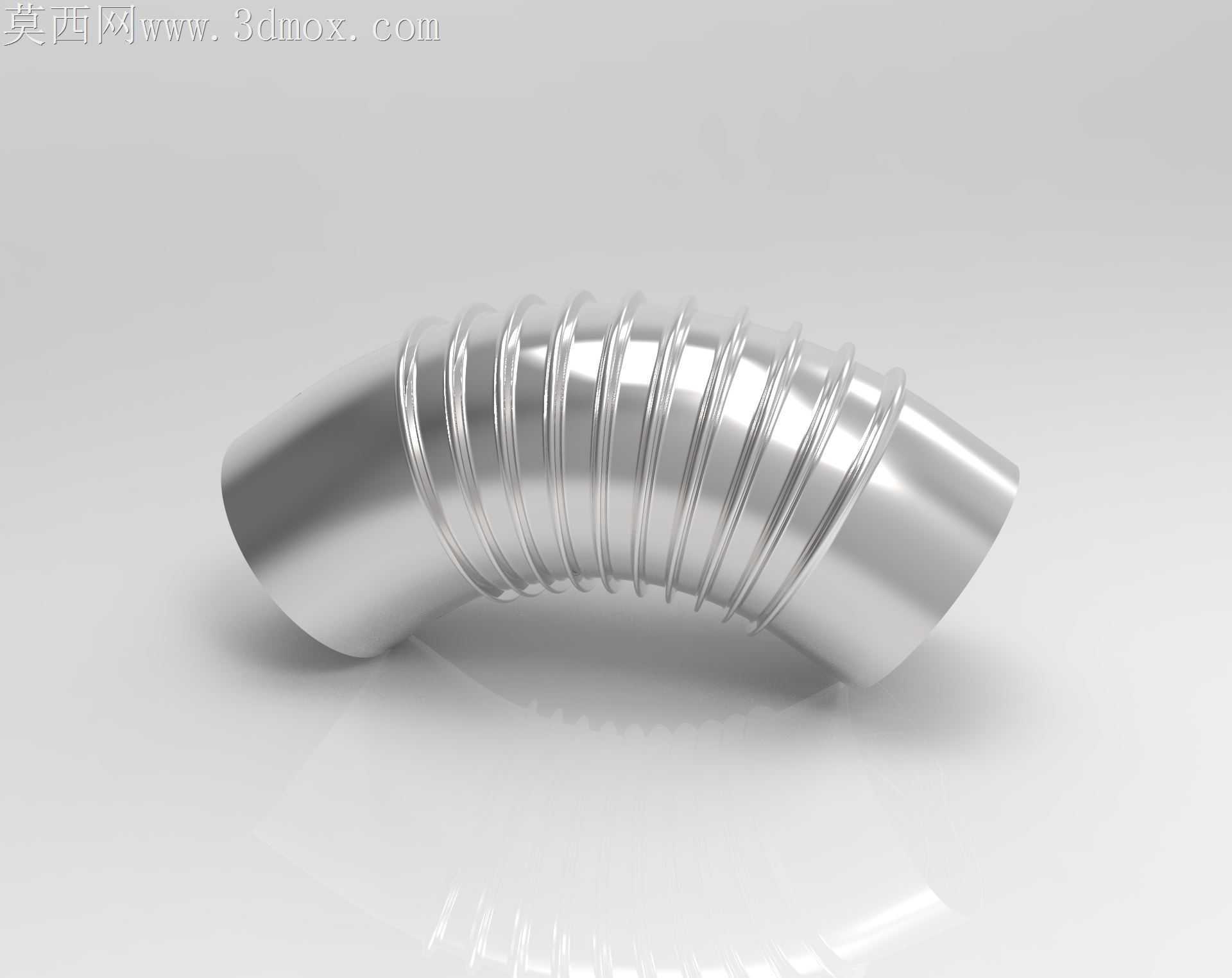

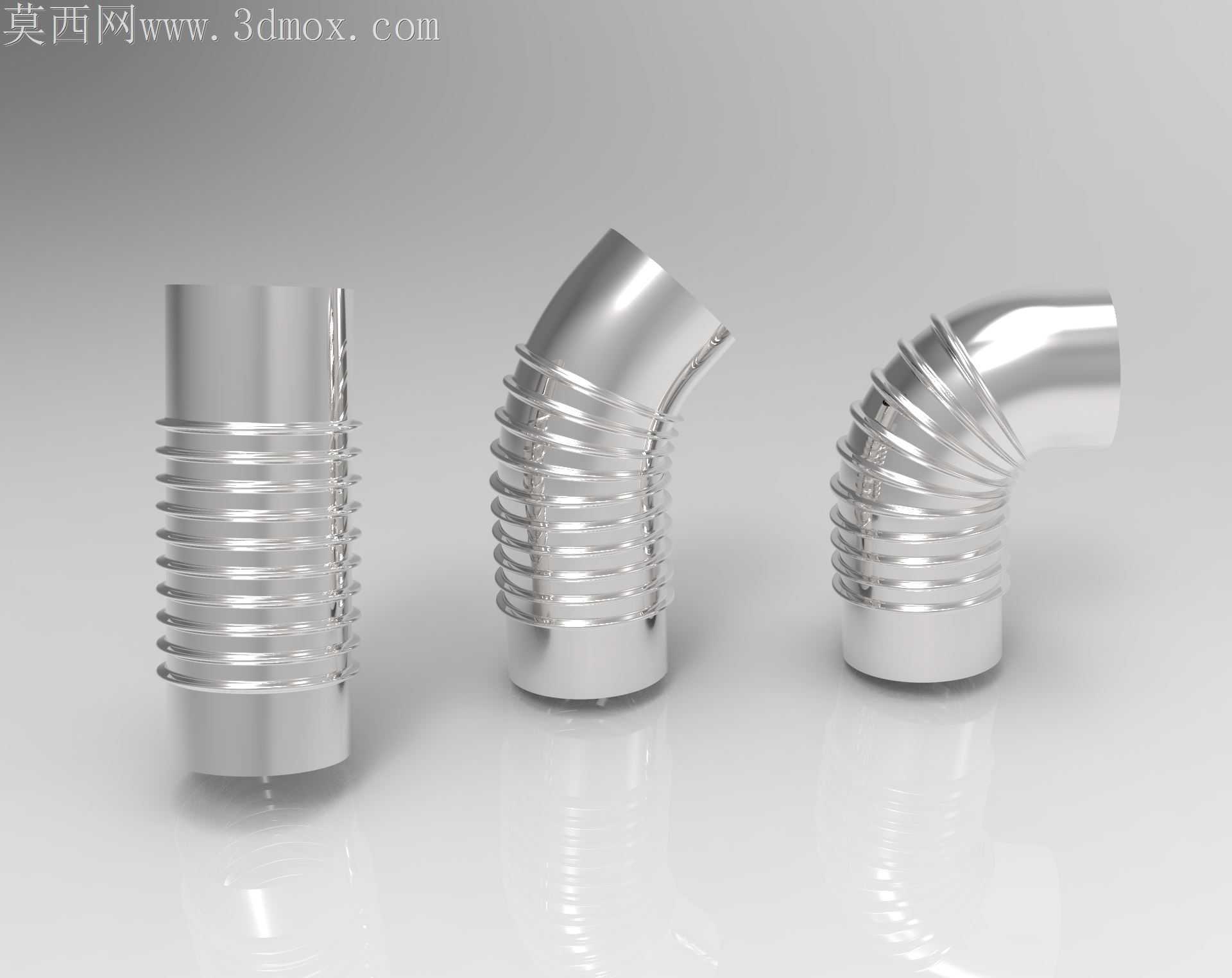

现场管路布设时，硬管对接常因安装面公差、设备运行振动、后期维护移位出现接口错位应力，轻则密封失效渗漏，重则焊缝疲劳开裂，这类可弯曲波纹管路正是针对这类痛点做的结构优化。波纹段的波峰波谷曲率做了反复调校，没有照搬通用波纹管的等距波距设计，靠近两端硬接段的三圈波纹壁厚做了渐变加厚，避免弯折时根部应力集中出现折痕死弯，中间段的波高略高于两端，保证弯折角度调整时波纹有足够的形变余量，不会出现波峰挤压叠合导致通径缩窄的问题。两端的硬接直段预留了足够的螺纹加工余量，外螺纹的牙型收尾做了退刀槽过渡，不会因为波纹段的柔性导致螺纹攻丝时出现同轴度偏差，装配时无需额外加装导向衬套就能直接和对应内螺纹接口对位，拧接过程中不会因为管路自身挠性出现跟转打滑。弯折角度的可控性是这类管路最容易被忽略的细节，建模时特意给每一圈波纹的形变范围做了限位约束，单圈波纹的最大弯折角度控制在8度以内，整管最大弯折角度能覆盖90度直角转向需求，同时不会因为过度弯折导致波纹内壁出现褶皱积留介质，不管是走气还是走液管路都不会出现流阻陡增的问题。金属材质的表面处理也做了对应适配，波纹段的表面粗糙度控制在Ra1.6以内，既不会因为过于光滑导致弯折后回弹量过大无法定型，也不会因为粗糙度过高容易积灰锈蚀，两端硬接段的表面做了钝化处理，和螺纹密封件接触时不会刮坏密封圈唇边。实际布设时，这类管路不需要提前精准测量管路走向角度，现场安装时可以根据实际空间位置直接弯折调整，省去了硬管定制弯管的放样、折弯、校形工序，尤其适合小批量设备改装、实验室管路搭建、狭小空间内的管路对接场景，哪怕后期设备部件移位需要调整管路走向，也不需要切割重新焊接，直接调整弯折角度就能完成适配，大幅降低后期维护的拆装成本。波纹的圆角过渡没有做尖锐棱边，弯折时不会出现应力集中点，反复弯折十次以上也不会出现裂纹，比普通薄壁波纹管的抗疲劳寿命提升近四成，两端硬段和波纹段的衔接处做了圆弧过渡，没有焊接台阶，介质流过时不会出现紊流异响，也不容易在衔接处积留杂质造成堵塞。
