离心式涡轮泵整机装配结构设计

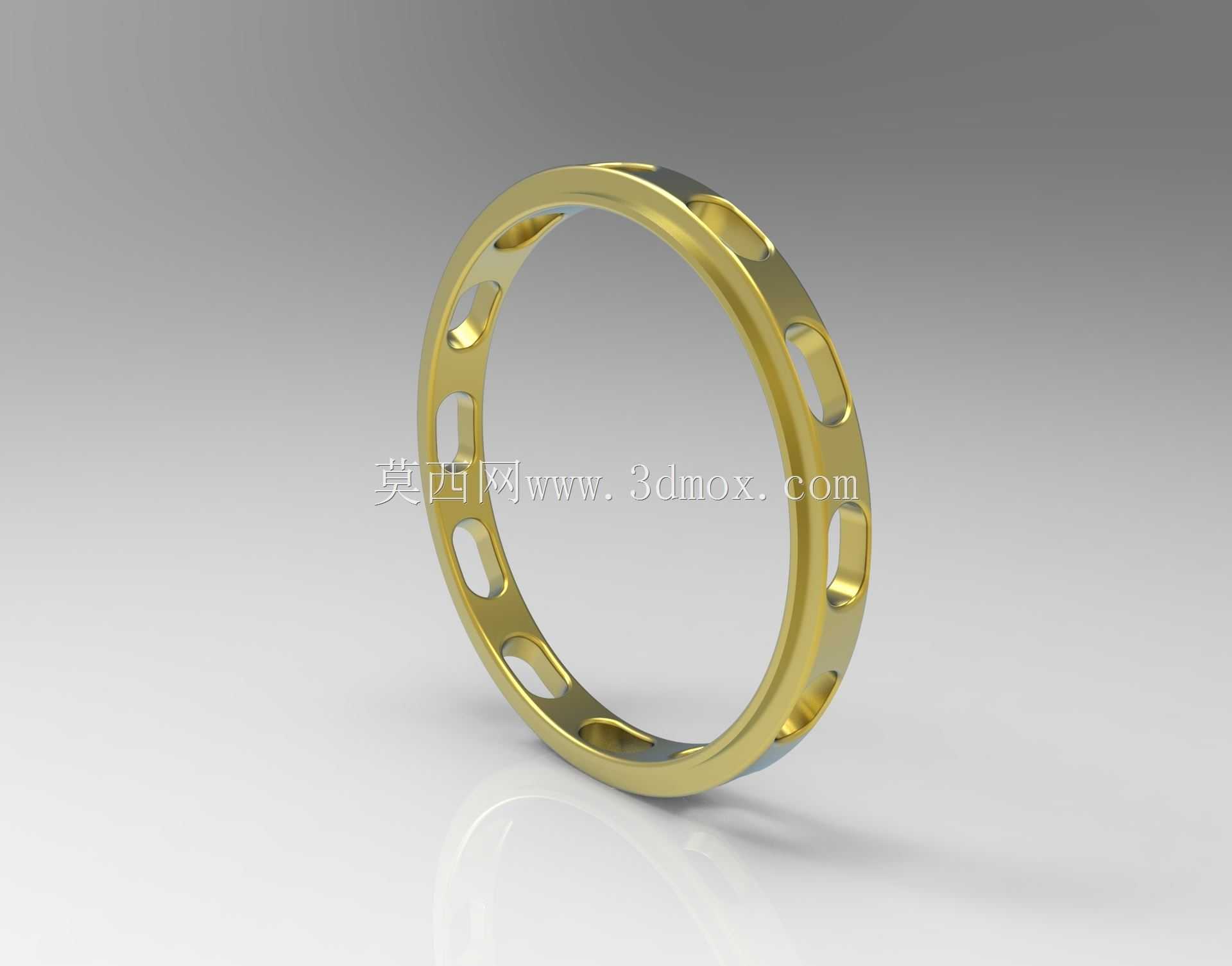

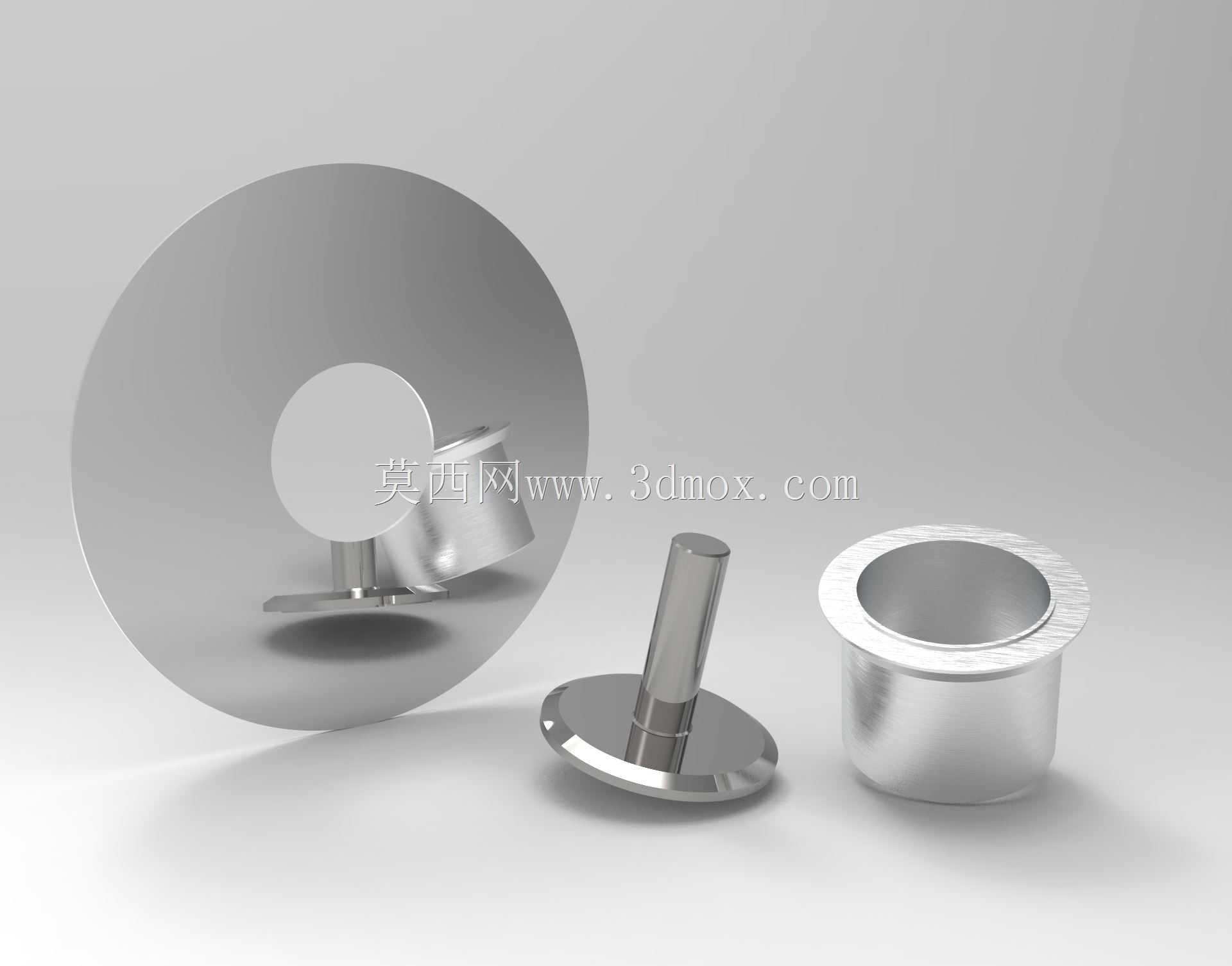

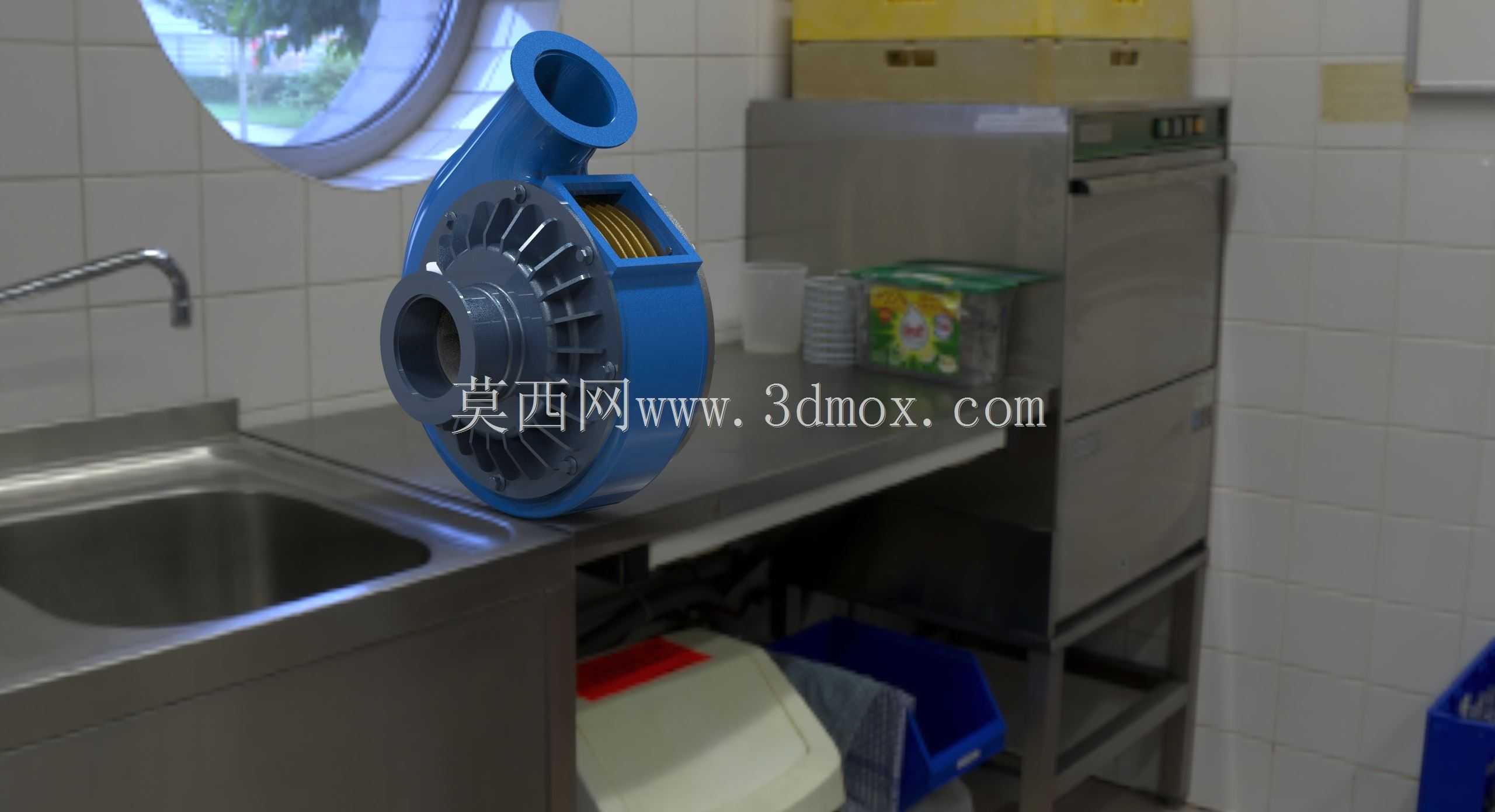

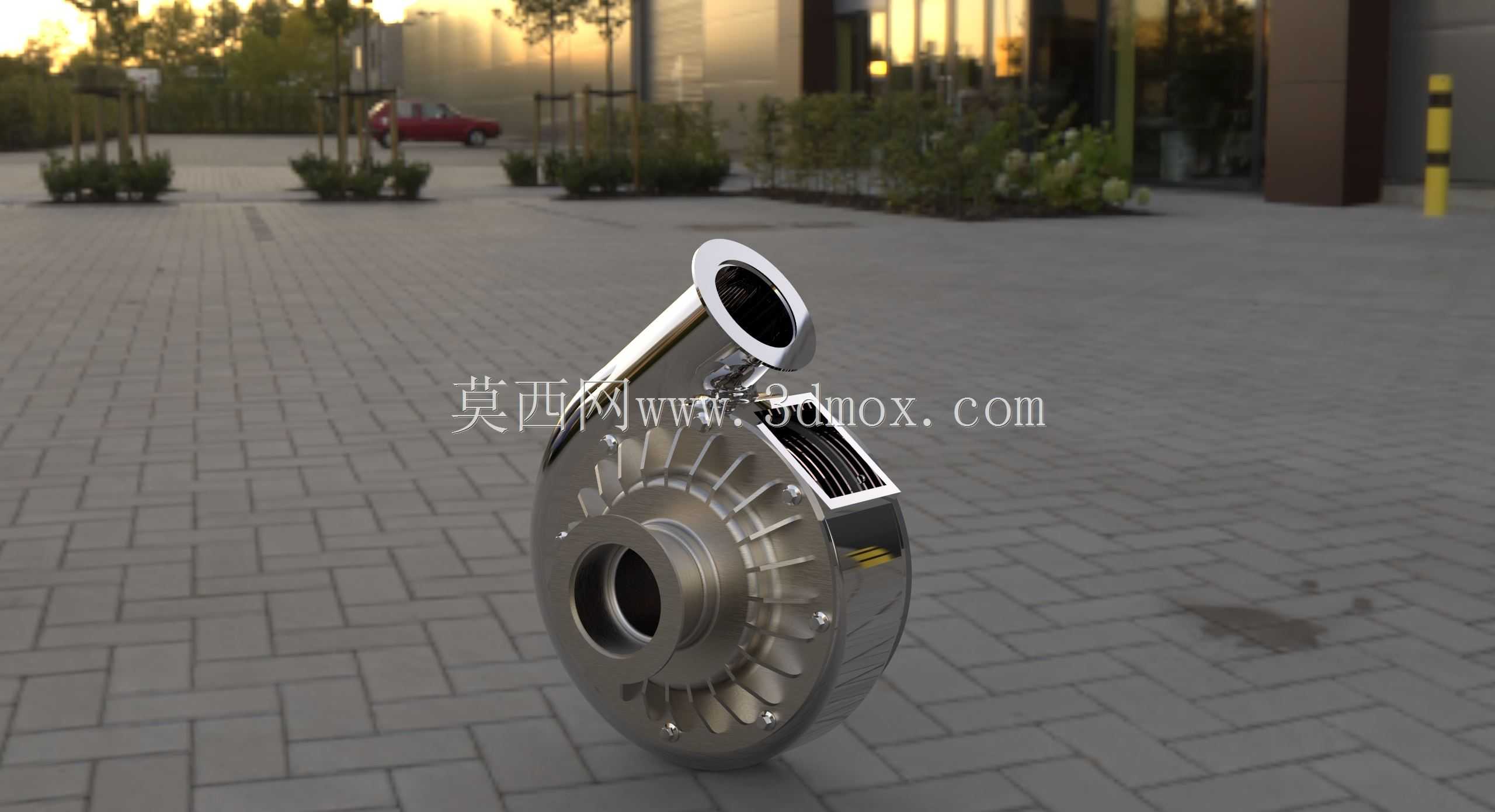

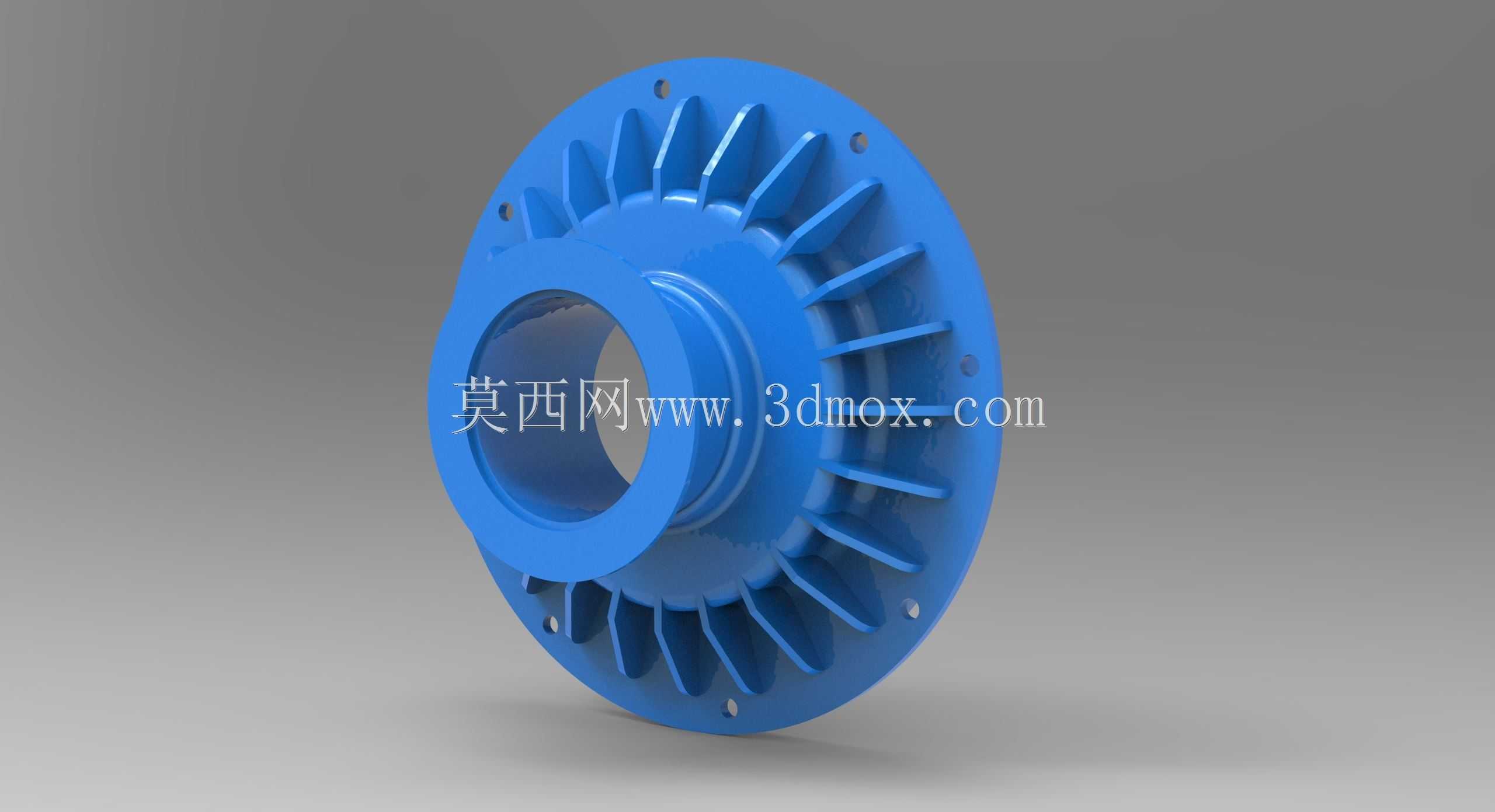

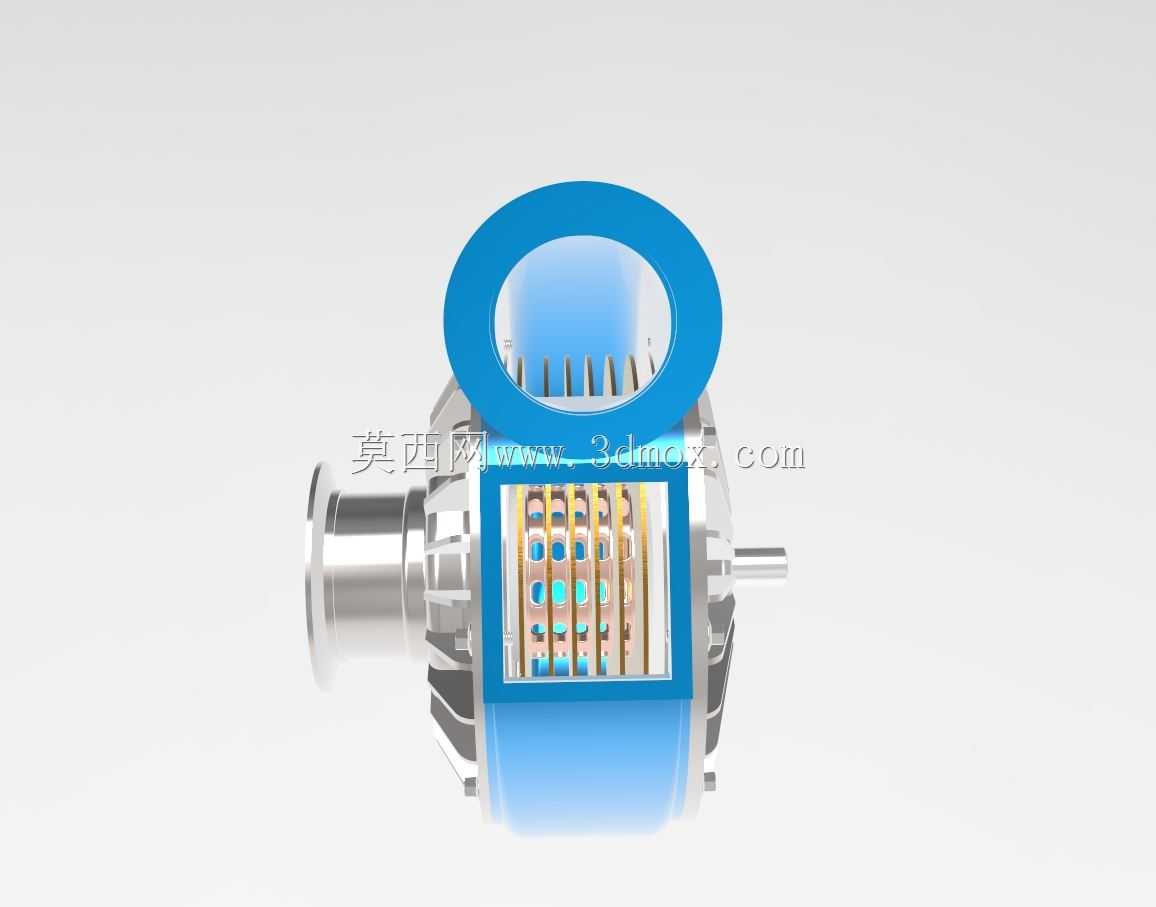

这款涡轮泵的结构设计围绕中低压流体连续输送场景展开，可适配工业循环供水、设备冷却回路、轻型化工介质输送、小型动力单元供油等多类工况，在民用供水、工业配套、移动设备动力系统中都有广泛的适配空间。从结构逻辑来看，整机采用蜗壳式流道设计，叶轮为径向直叶片搭配导流侧槽的组合结构，流体从轴向入口进入叶轮腔后，随叶轮高速旋转获得离心动能，再经蜗壳流道的渐扩结构将动能转化为压力能，最终从切向出口输出，这种结构能在较小的整机体积下实现更高的输送压头，同时兼顾气蚀余量的控制，降低入口端的压力要求。设计过程中优先考虑了装配的工艺性，泵体采用上下剖分的壳体结构，连接法兰面预留了均匀分布的紧固件安装位，密封槽位集成在壳体接合面处，无需额外加装密封衬垫的定位结构，装配时可直接完成密封件的压合，减少装配工序的累计误差。叶轮与主轴的连接采用平键加轴端锁紧的结构，轴伸端预留了标准密封件的安装腔，可适配骨架油封或者机械密封两种密封形式，能根据输送介质的腐蚀性、温度差异灵活更换密封组件，不需要改动主体壳体结构。安装边界上，泵体底部预留了三个成三角形分布的安装脚，安装孔位的中心距按照通用小型泵类的安装规范设定，可直接适配多数现有泵组的安装基座，不需要重新加工基础；进出口的连接法兰采用通用的管法兰标准，通径与同功率等级的常规离心泵保持一致，替换现有设备时不需要改动外接管路的走向与接口尺寸。整机的转动部件做了动平衡适配设计，叶轮的轮盘背面预留了去重槽位，装配完成后可直接做动平衡校正，降低高速运转时的振动量，延长轴承与密封件的使用寿命。流道部分的内壁做了圆弧过渡处理，没有突兀的直角结构，能减少流体在流道内的湍流损失，提升泵组的运行效率，同时降低流体噪声。侧部的导流结构可以将叶轮边缘溢出的流体重新导入压出室，减少容积损失，在小流量工况下也能保持稳定的输出压力，避免出现压力脉动过大的问题。
