四缸发动机用等长不锈钢排气歧管结构

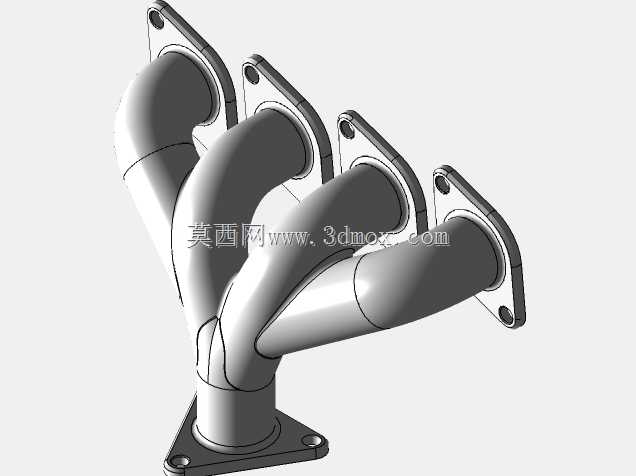

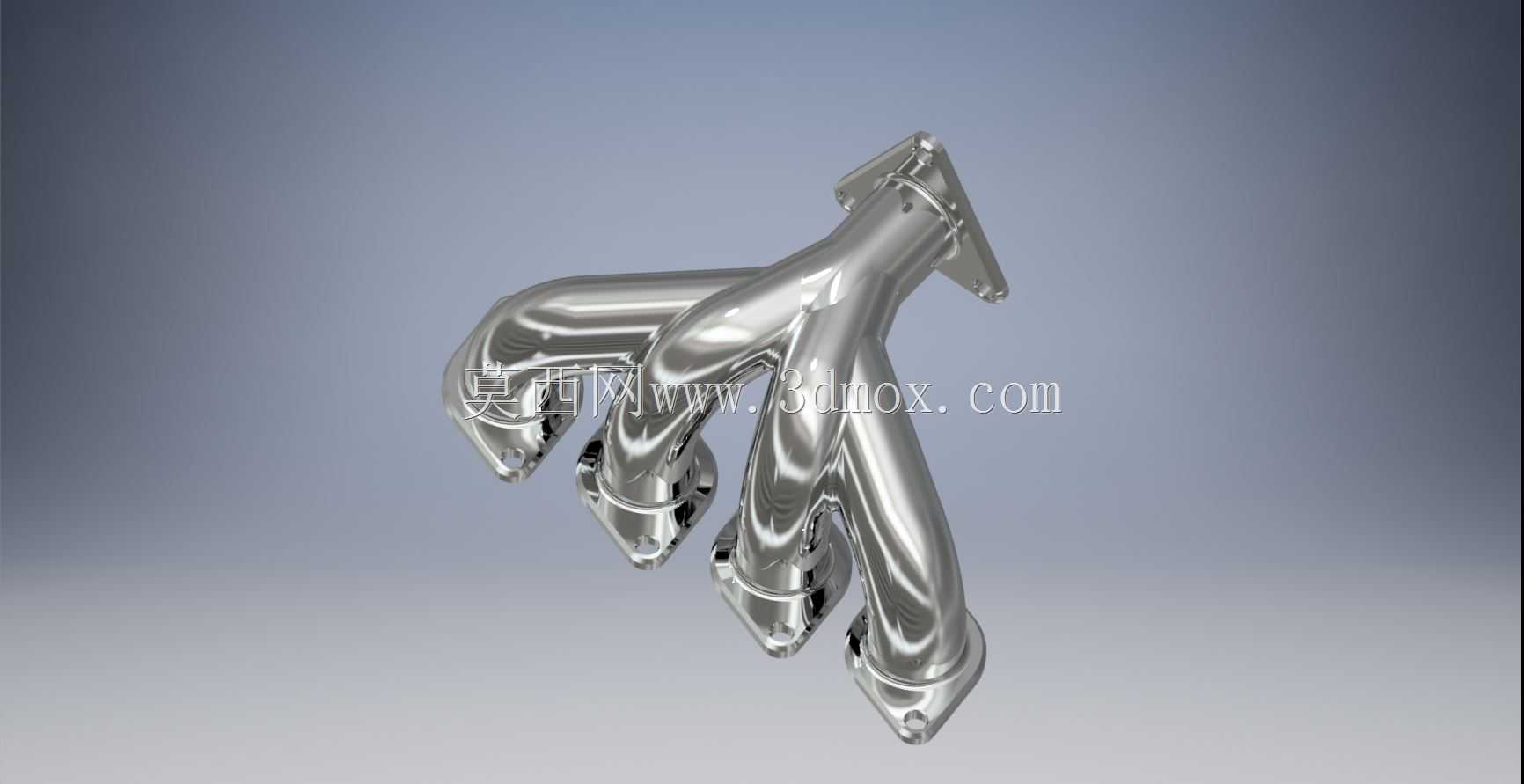

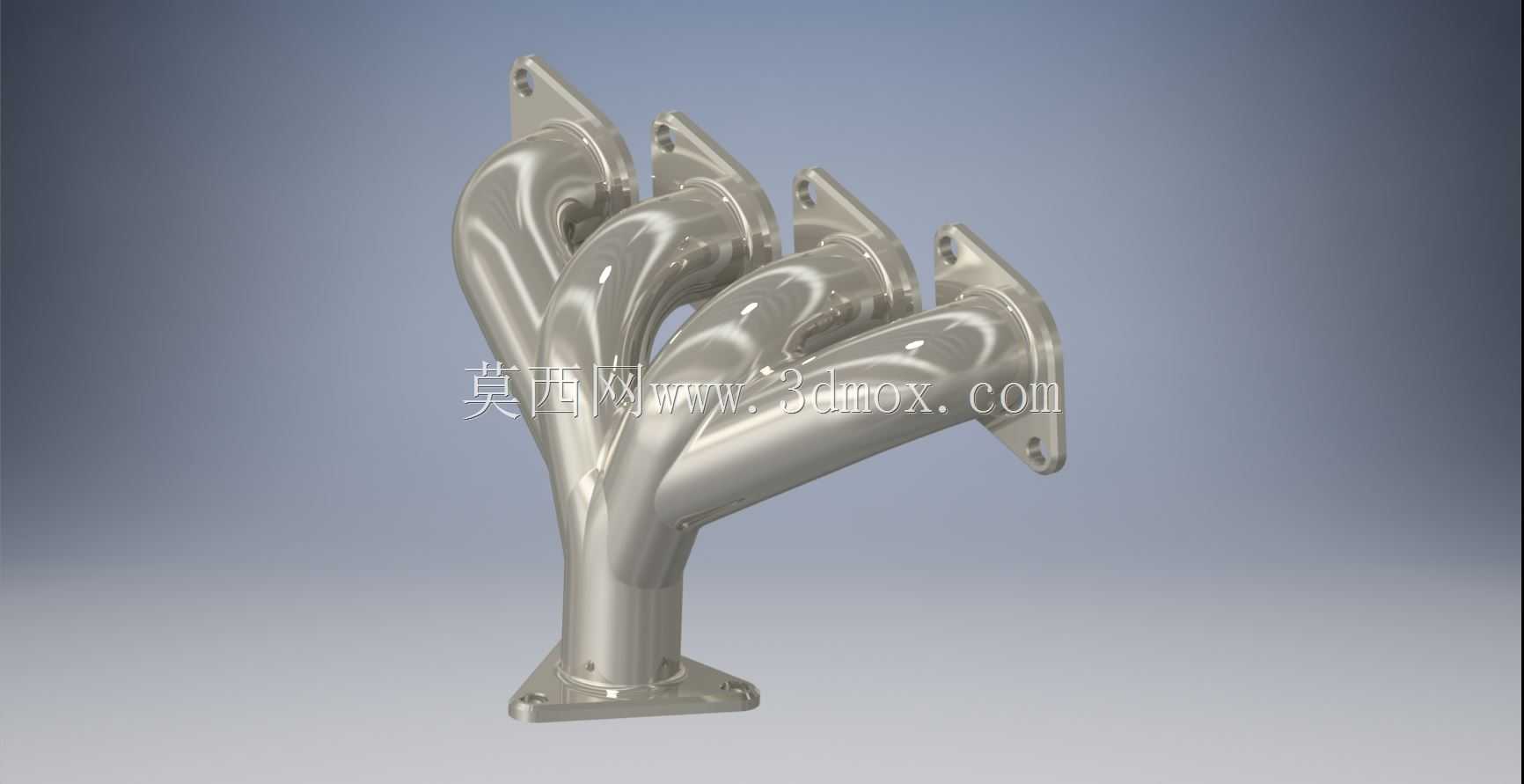

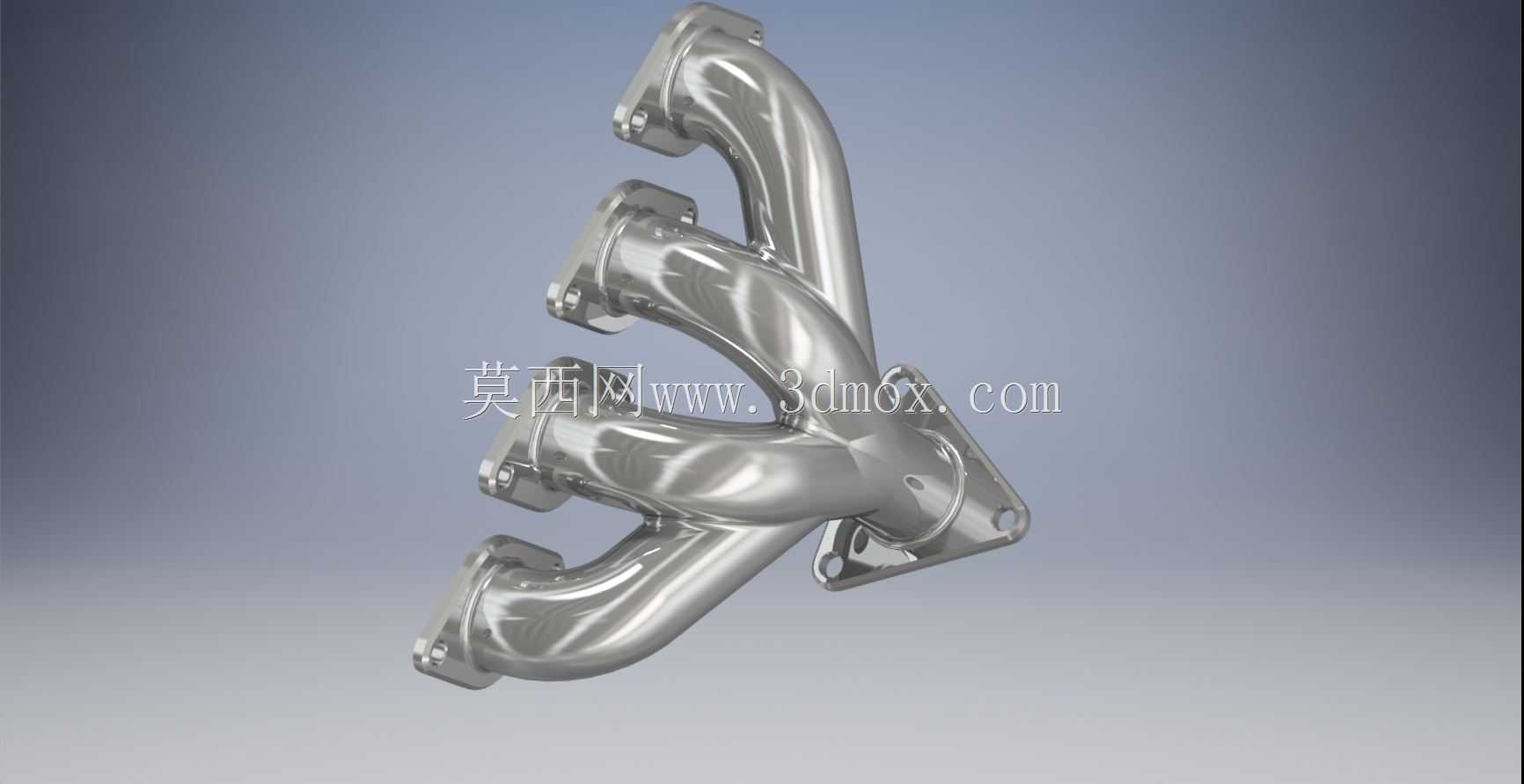

　　在小排量四缸乘用车、改装性能车以及非道路小型动力设备的进排气系统开发中，排气歧管的结构合理性直接决定了发动机的排气效率、动力输出平顺性与机舱热管理表现。这套排气歧管采用四合一等长管路布局，四个进气端分别对应四缸发动机的排气口位置，通过平缓的曲面过渡将各缸排出的高温废气汇总到单一出口端，接入下游三元催化器与排气尾段。从实际装车场景来看，这类歧管多用于1.3L-2.0L排量的直列四缸自然吸气或小排量涡轮增压动力单元，既适配量产民用车型的原厂配套需求，也能满足入门级性能改装的排气效率升级要求，在日常通勤、赛道日体验等不同工况下都能稳定发挥作用。

　　从功能特性上看，这套歧管的管路弯折角度经过反复调校，各支管的长度差值控制在极小范围内，能够有效避免各缸排气脉冲出现相互干涉的问题，让每个气缸的排气过程都能顺畅完成，减少排气残余量，提升气缸的充气效率，进而优化发动机中低转速区间的扭矩输出表现。歧管整体采用薄壁金属结构设计，管壁厚度均匀，既能够承受发动机排气端最高近千摄氏度的持续高温冲刷，也能控制自身重量，降低动力总成的整体簧下质量关联负载，同时光滑的内壁曲面可以减少废气流过时的湍流阻力，降低排气背压，让废气排出过程更顺畅。

　　设计过程中，首先要匹配发动机缸盖的排气口安装面尺寸，四个进气法兰的孔位间距、螺栓孔径完全对应缸盖侧的安装基准，法兰面的平面度公差控制在0.1mm以内，保证安装后密封性能可靠，不会出现高温废气泄漏的问题。安装法兰上预留了对应的螺栓过孔与定位销孔，装配时可以通过定位销快速完成对位，降低生产线的装配难度，也能避免后期使用过程中因振动出现移位。管路的走向设计充分考虑了发动机舱的布置边界，整体外轮廓不会与周边的防火墙、悬架塔顶、冷却管路、线束等部件发生干涉，同时预留了足够的热膨胀间隙，避免歧管在高温工作状态下因热胀冷缩产生应力集中，导致管路开裂或者连接部位松旷。

　　歧管的四个支管从进气端出发，采用渐进式的汇流设计，在距离进气法兰一定长度的位置逐步收拢，最终汇入中央的总出口管路，汇流位置的曲面过渡做了圆角处理，不会出现尖锐的折角，避免废气在折角位置形成涡流增加阻力。总出口端的法兰尺寸匹配下游三元催化器的入口规格，能够直接对接标准规格的催化器总成，不需要额外制作转接管路，降低配套改装的成本。管路的弯折半径经过优化，既保证了各支管长度一致，也控制了整体的横向与纵向占用空间，能够适配多数横置或纵置四缸发动机的机舱布局，不需要对周边部件做大幅度改动就能完成安装。

　　从实际使用的角度考虑，这套歧管的结构强度经过振动与热疲劳校核，能够承受发动机运行过程中产生的持续振动，以及冷启动到全负荷工作状态下的反复温度交变，不会轻易出现开裂、变形等失效问题。光滑的外壁结构也便于后期做隔热包裹处理，减少排气系统向机舱内散发热量，降低机舱内其他部件的热负荷，提升进气系统的充气效率，同时避免周边的塑料件、橡胶管路因长期高温烘烤出现老化失效。对于结构设计从业者来说，这类歧管的建模过程需要重点关注管路曲面的连续性、法兰面的安装基准对齐，以及各部件之间的焊接位置工艺合理性，保证设计出的结构既满足性能要求，也具备实际量产加工的可行性。
