11速半铝自行车飞轮镂空结构设计

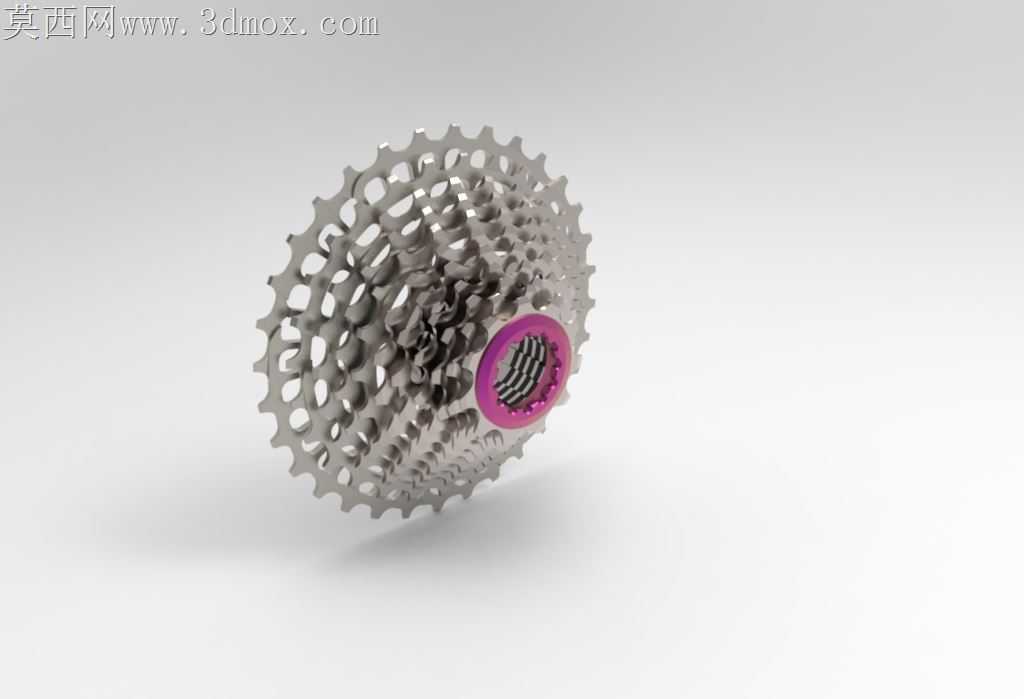

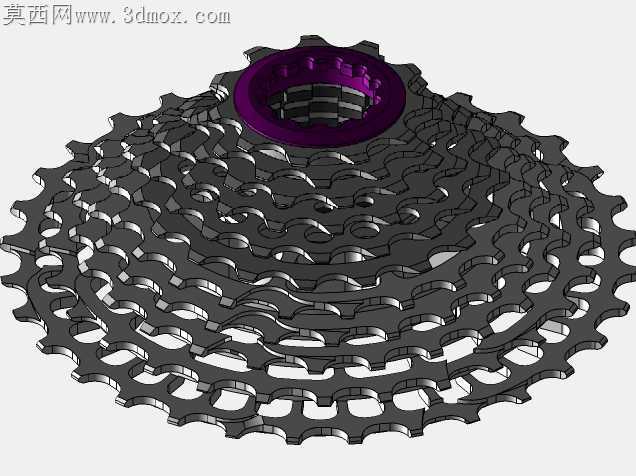

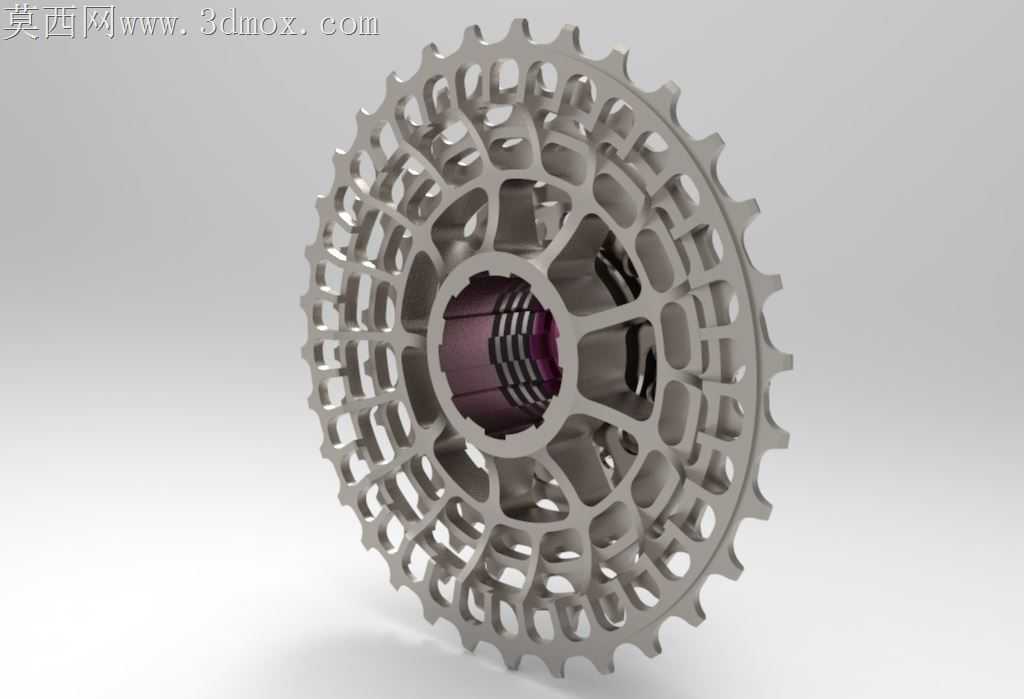

公路越野场景下的飞轮长期受泥水侵蚀、交变踩踏扭矩冲击，传统实心飞轮不仅自重偏大，轮组转动惯量高拖慢加速响应，齿槽间卡滞的泥砂还会加速链条磨损，甚至在大扭矩爬坡时出现齿根应力集中开裂的隐患。这款11速飞轮的镂空排布完全避开了花键啮合区的受力主路径，每一处镂空孔的边缘都做了0.3mm的圆角过渡，不会在CNC铣削加工时留下应力集中的刀痕缺口，半铝合金材质的选用在保证花键啮合强度的前提下，把整体重量控制在235g，比同齿数钢制飞轮减重近40%。环形交叉的辐条式支撑结构没有采用等宽设计，靠近大齿数齿圈的支撑臂宽度比内侧窄1.2mm，匹配不同档位下的扭矩传递分布——大齿比爬坡时链条啮合在大齿圈，踩踏扭矩通过更密集的支撑臂分散到花键座，小齿比高速巡航时受力集中在内侧，更宽的支撑臂能抵消高频踩踏带来的振动疲劳。齿形的修型完全适配Shimano11速链条的啮合间隙，每个齿的倒角角度做了差异化处理，换挡时链条能顺着倒角滑入齿槽，不会出现跳齿、蹭链的问题，齿尖的硬化层厚度控制在0.2mm，既保证耐磨度又不会因为硬度过高在冲击下崩齿。花键座与塔基的配合公差选了H7/g6的间隙配合，内侧的防滑齿槽深度做了0.15mm的加深处理，大扭矩发力时不会出现飞轮跟转、咬坏塔基的问题，镂空区域的表面做了硬质阳极氧化处理，泥砂冲刷后不会轻易留下划痕，日常维护时直接用高压水枪冲洗就能清理掉卡滞的污物，不用担心污水残留在结构缝隙里造成腐蚀。
