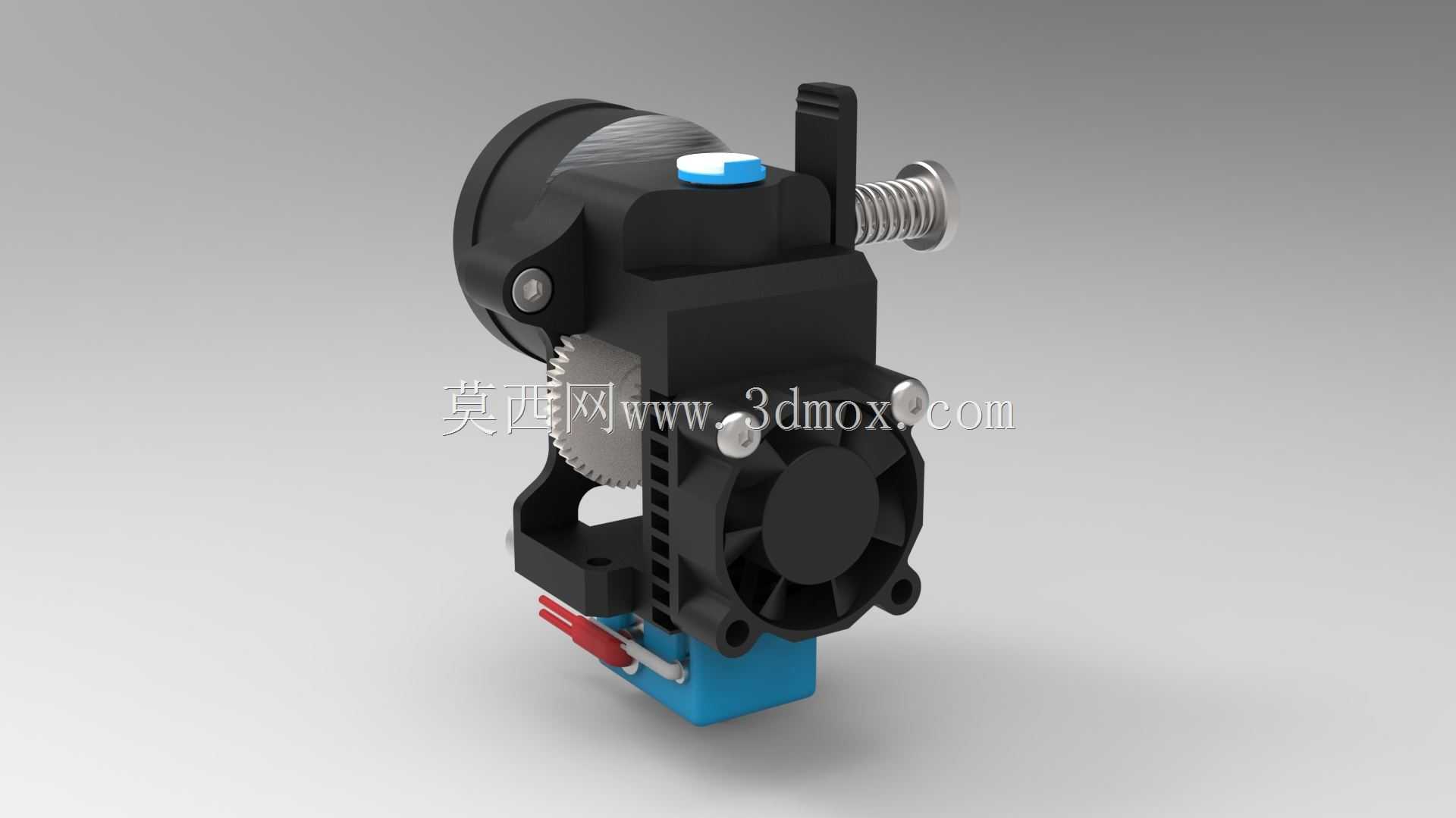

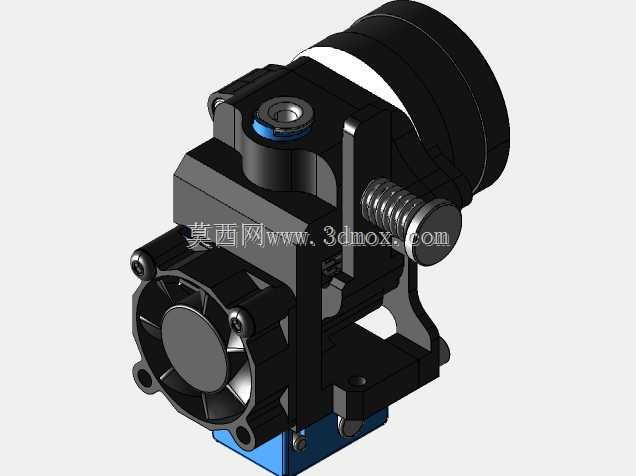

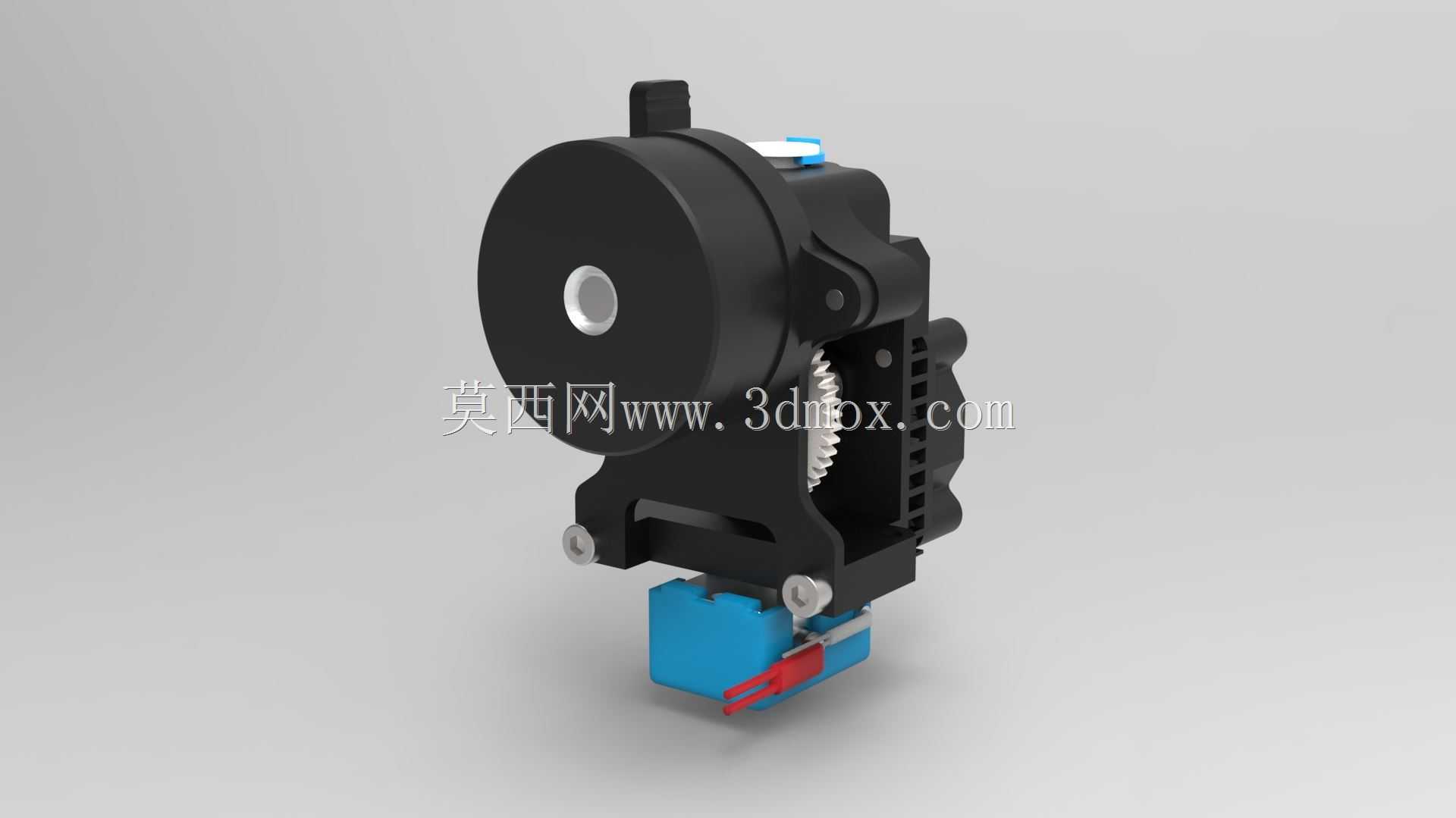

FrogV6金属齿轮3D打印挤出机构

　　在桌面级FDM熔融沉积成型3D打印的实际生产场景中，挤出机构作为耗材输送与熔融进料的核心执行部件，其送料稳定性、传动精度、自重负载直接决定了长周期打印的成品良率，尤其是在高速打印、柔性耗材打印这类对送料响应要求极高的工况下，传统塑料齿轮减速的挤出机构很容易出现齿轮磨损失效、送料打滑、挤出压力不足导致的层间结合差、断料堵头等问题。这款挤出机构采用直驱式布局搭配金属齿轮传动副，从结构根源上规避了塑料齿轮长期负载下的蠕变磨损问题，整套传动齿轮组采用金属材质加工，齿形啮合间隙控制在极小的公差范围内，既保证了送料过程的扭矩传递效率，也能在快速进退料动作中做到零背隙响应，完全适配高速打印场景下的高频挤出启停、回抽动作需求，不会因为传动间隙导致的回抽不到位引发打印件拉丝、溢料缺陷。

　　从实际安装适配的角度来看，这套挤出机构采用紧凑型集成化设计，整体安装孔位兼容主流桌面级3D打印机的X轴滑台安装标准，安装边界尺寸控制得十分紧凑，不会因为加装挤出机构导致X轴运动行程出现过多缩减，同时整体自重经过结构优化，运动部分的负载重量控制在合理区间，不会给X轴运动的传动系统带来额外的惯性负载，能有效降低高速运动过程中的振纹风险，保证打印过程的运动平稳性。结构设计上，挤出机构的耗材进料通道做了顺滑的导向过渡，从耗材插入位置到驱动齿轮咬合段的通道做了同轴度优化，不管是常规的PLA、ABS、PETG这类刚性耗材，还是TPU、TPE这类低硬度柔性耗材，都能做到顺畅送料，不会出现柔性耗材在进料通道内弯折堵料的问题。驱动齿轮的齿形做了特殊的滚花处理，咬合耗材时的摩擦力足够，同时不会过度切削耗材表面导致耗材碎屑堆积在传动腔体内，长期使用的维护周期更长。

　　散热结构部分，这套机构集成了独立的散热风道与散热风扇安装位，针对喉管段的散热做了定向风道设计，能保证喉管上部的温度始终控制在耗材玻璃化转变温度以下，避免耗材提前熔融膨胀导致的堵头问题，同时加热块与热敏电阻、加热棒的安装位采用标准通用尺寸，用户可以根据自身打印需求适配不同规格的喷嘴、加热组件，不需要额外做结构修改。挤出压力调节结构采用外露的弹簧预紧调节设计，用户可以根据不同耗材的硬度、直径公差快速调整驱动齿轮对耗材的压紧力，不需要拆解机构外壳就能完成调节操作，日常换料、维护的操作门槛极低。机构上还预留了BLTouch自动调平传感器、耗材断料检测模块的安装位置，用户可以根据自身设备的升级需求直接加装拓展功能部件，不需要额外设计转接支架。

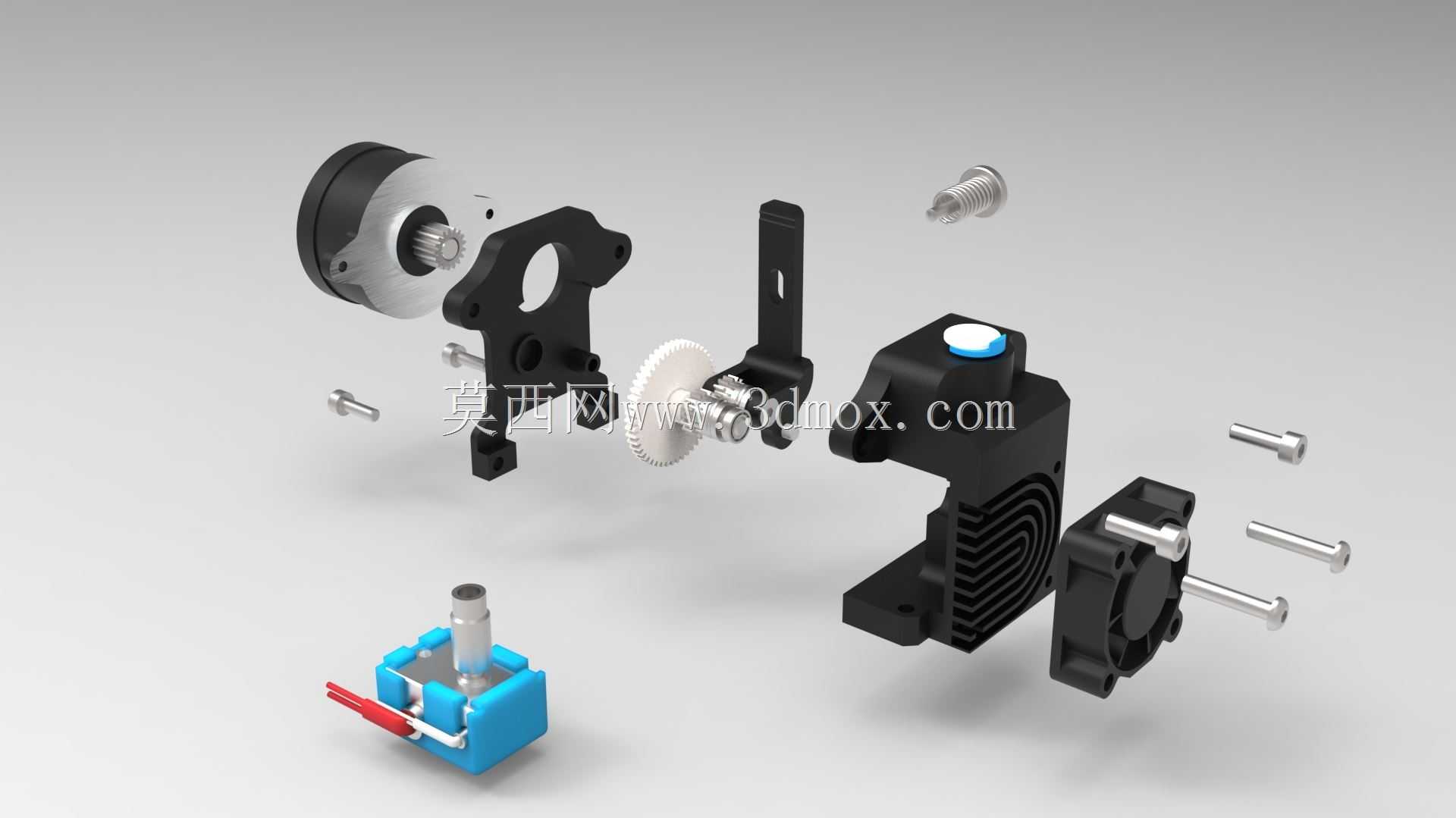

　　从实际使用的工况适配来看，这套挤出机构既可以用于个人DIY桌面3D打印机的升级改装，也可以用于小型工业级FDM打印设备的送料单元配套，在长时间连续打印的生产场景下，金属齿轮传动的寿命优势十分明显，不需要定期更换磨损的塑料齿轮，传动效率的一致性更好，能保证整个打印周期内的挤出量稳定，避免因为齿轮磨损导致的挤出量逐步下降引发的打印件尺寸偏差、填充不足等问题。整体结构的装配逻辑十分清晰，所有零部件的定位都采用止口定位设计，装配过程中不需要反复调整位置公差，普通用户按照装配流程就能完成整套机构的组装与调试，装配完成后的齿轮啮合间隙、送料轮与喉管的同轴度都能保证在设计公差范围内，不需要额外做校准工作。
