紧凑型CoreXY结构桌面级快速3D打印设备

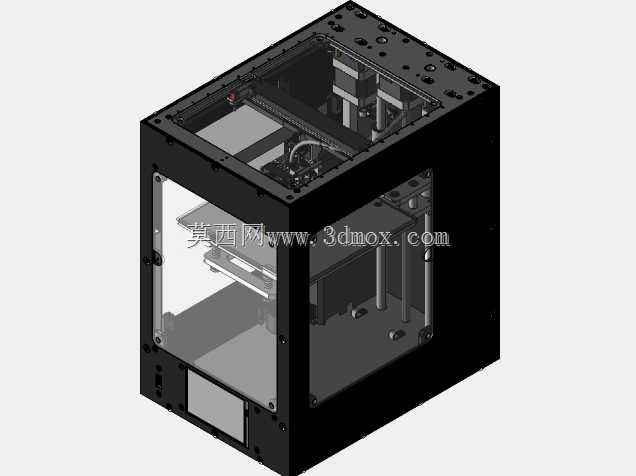

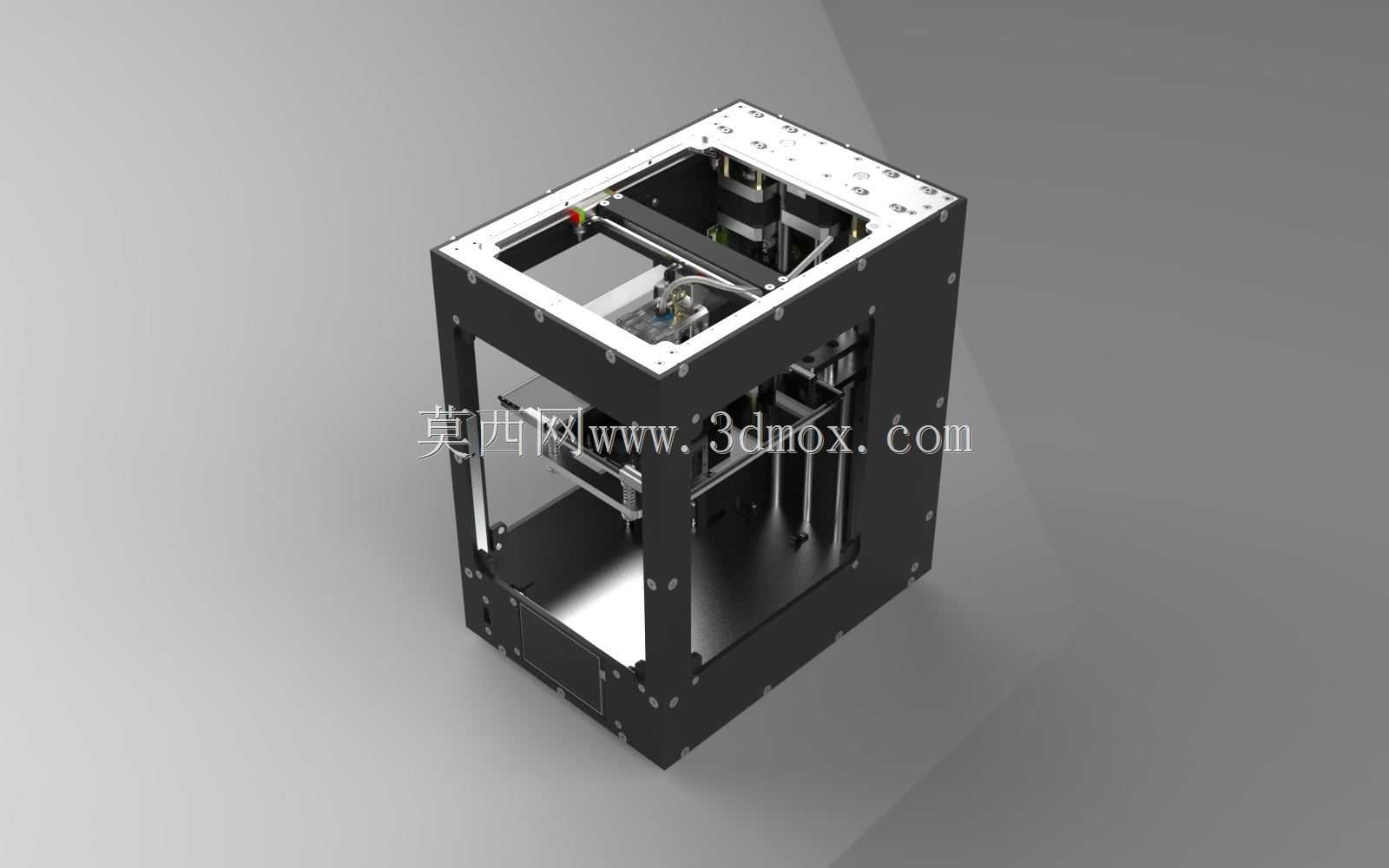

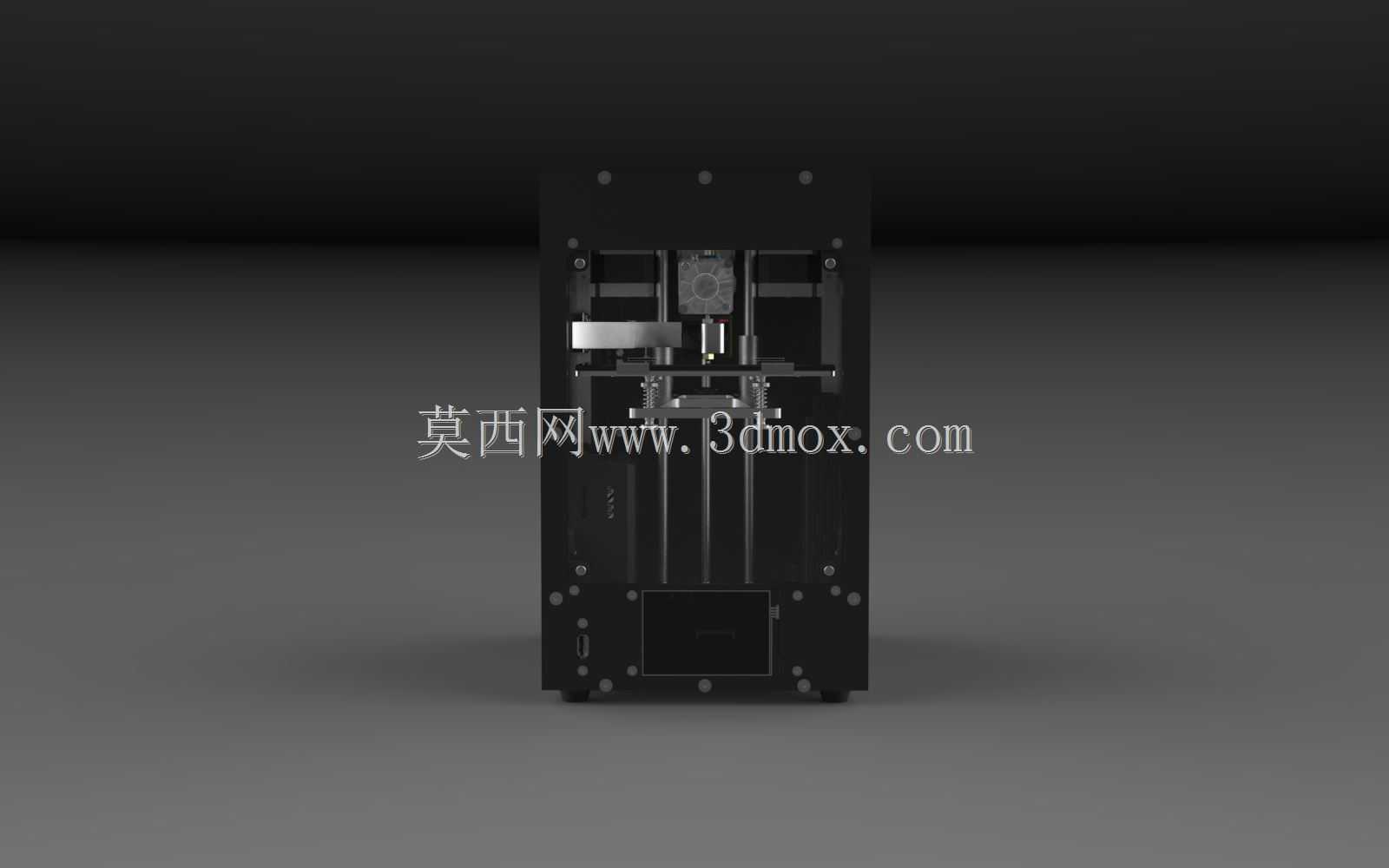

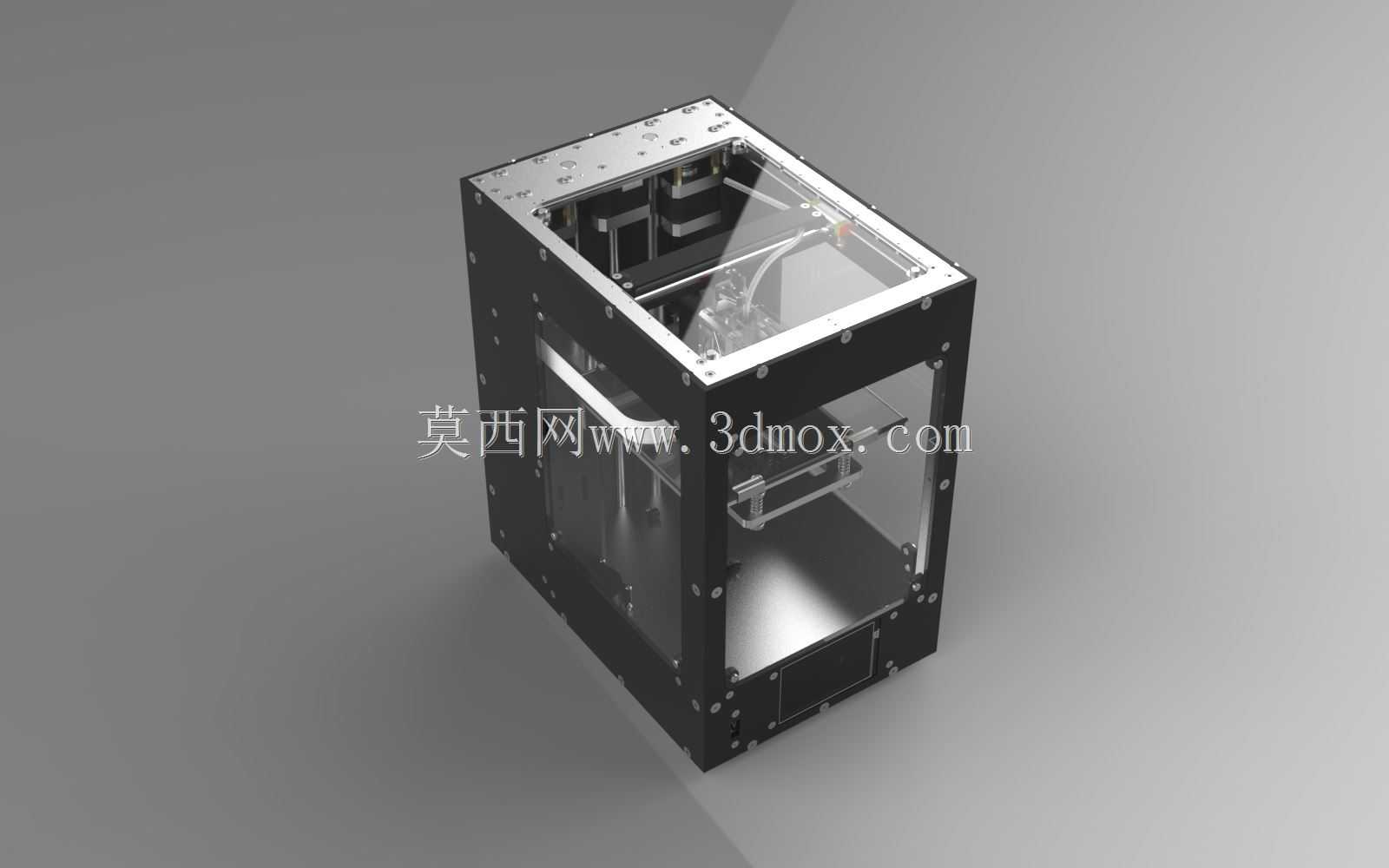

　　这款桌面级快速成型设备采用CoreXY运动架构，整体外廓尺寸控制在200x280mm区间，有效打印成型区域为150x150mm，适配小尺寸精密零件快速打样、创客个人DIY制作、小型实验室样件试制等多类应用场景，能够在有限桌面空间内完成熔融沉积成型作业，无需占用大面积生产场地。整机采用全封闭式外壳设计，顶部区域无外露走线，避免运动过程中线缆剐蹭打印头或成型件，同时封闭腔体能够减少成型过程中环境气流对熔融耗材冷却过程的干扰，降低ABS等易翘曲耗材的打印失败率。外壳主体采用塑料板材搭配铝制框架拼接成型，框架覆盖设备顶部、底部以及桌式支撑结构，铝型材框架兼顾结构刚性与轻量化需求，拼接处采用标准紧固件连接，便于后期维护拆解与零部件更换。

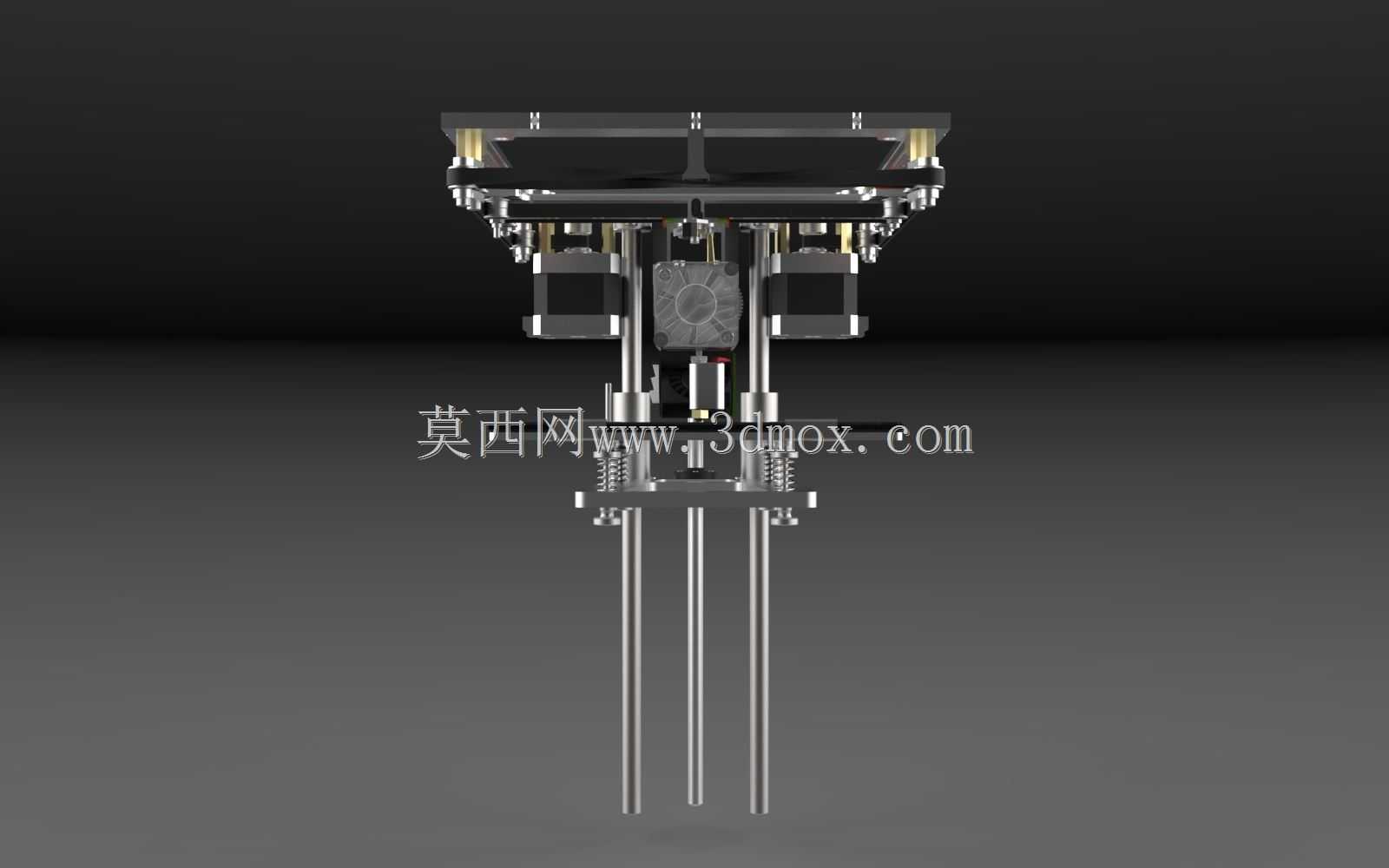

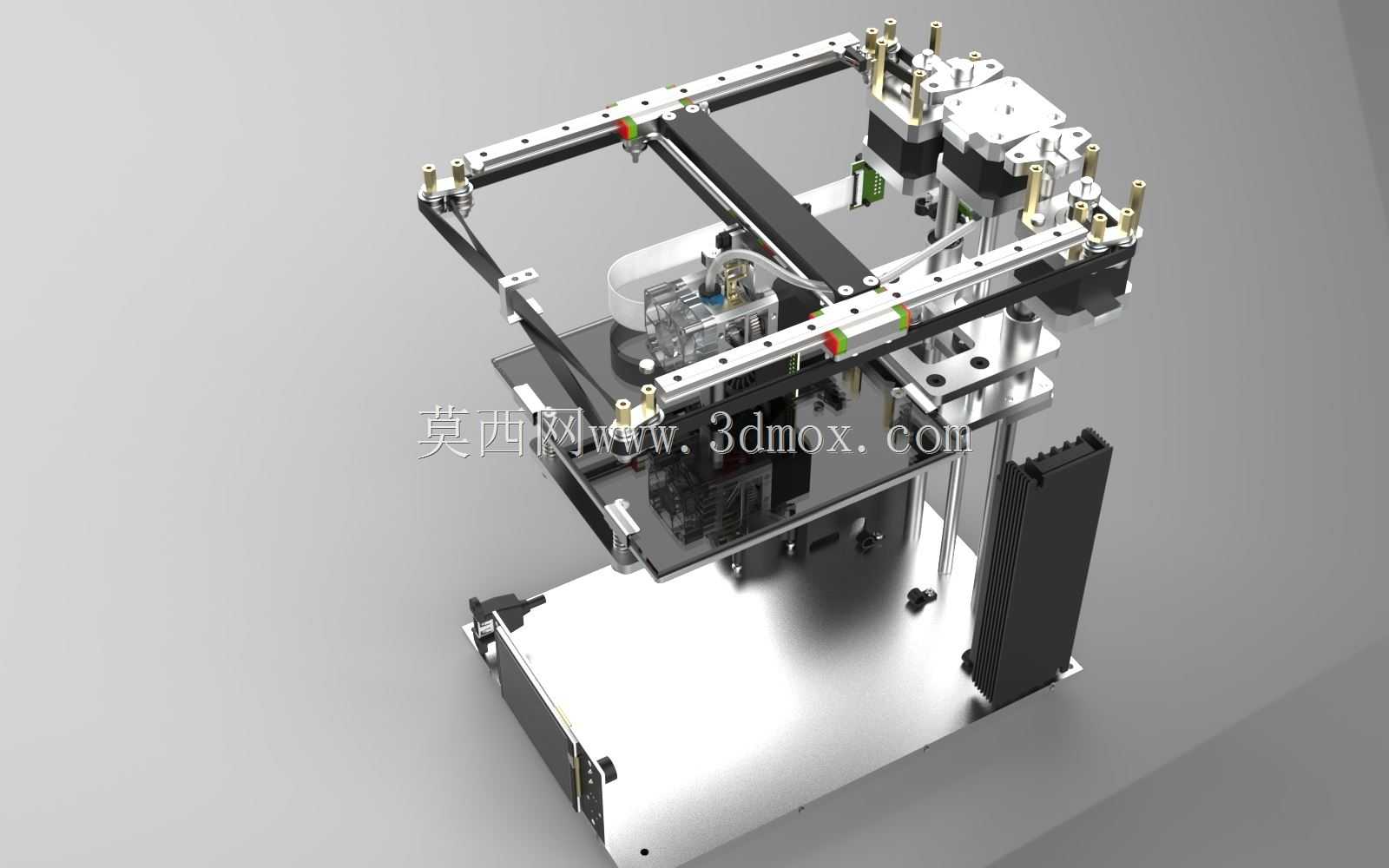

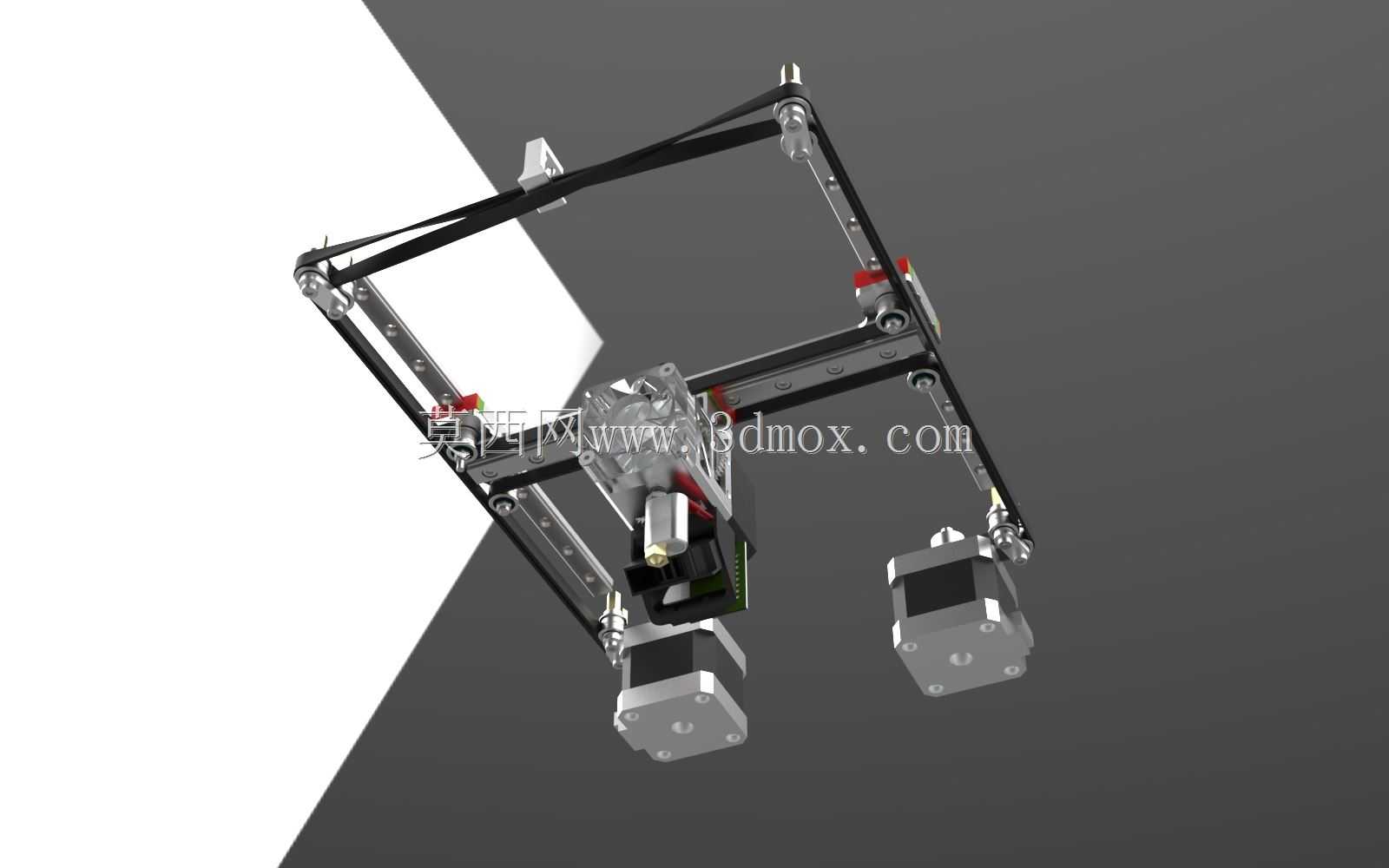

　　设备舱门采用磁性吸附结构，门体两侧磁吸结构对称布置，开关操作无需额外锁扣结构，日常取放成型件、更换耗材、调整打印平台时操作便捷，磁吸结构的预紧力能够保证打印过程中舱门紧密闭合，不会因设备运行振动出现松脱缝隙。运动导向部件选用MGN9型直线导轨，相比传统光轴导向结构，微型直线导轨具备更高的运动精度与更低的摩擦阻力，能够保证打印头高速运动过程中的定位稳定性，减少层纹错位等打印缺陷。驱动单元采用Nema17规格步进电机，电机输出扭矩预留充足余量，能够支持更长规格的导轨拓展改装，用户可根据自身需求调整成型区域尺寸，无需更换驱动电机即可适配更长行程的运动组件。传动系统采用单层交叉同步带布局，

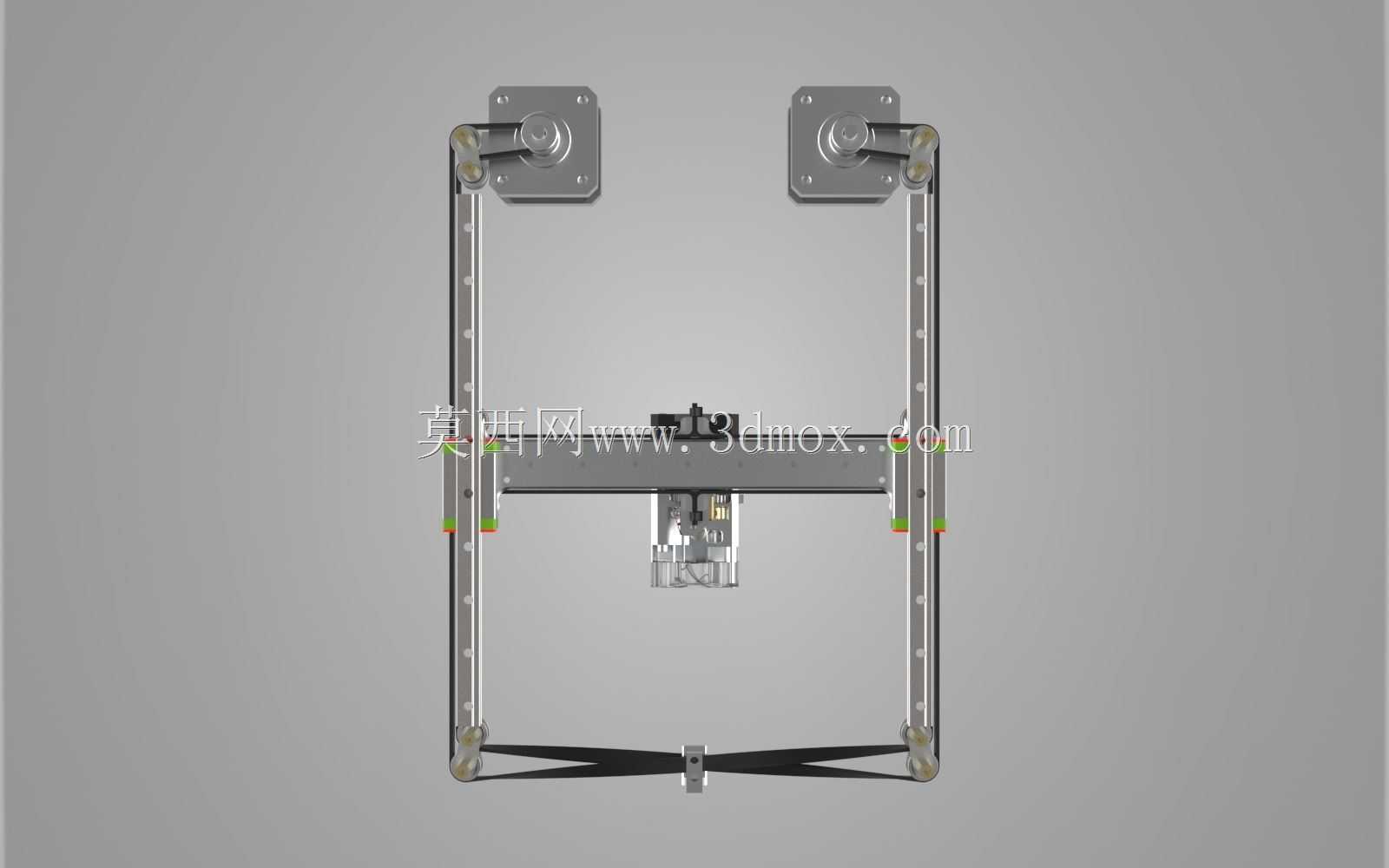

　　CoreXY结构的传动带布置能够将两个驱动电机固定在设备机架上，减少运动部件的整体重量，进一步提升打印头的运动响应速度与高速打印稳定性，交叉带布局避免了传统笛卡尔结构中X轴电机随Y轴运动带来的负载波动问题。设备内部走线全部沿框架内侧隐藏布置，顶部无外露电线既提升了设备外观整洁度，也避免了长期使用过程中线缆老化积灰、被运动部件剐蹭破损的风险。底部框架预留了电控板安装位与电源容纳空间，所有电气元件均集成在设备腔体内部，外接线路仅需一根电源线即可完成供电，桌面部署时线路简洁，不会出现多线缆缠绕的问题。打印平台安装在设备腔体下部空间，调平结构预留了足够的操作空间，用户可通过舱门开口直接完成平台调平操作，无需拆解外壳部件。

　　全封闭的铝框塑壳结构也能够一定程度阻隔打印过程中产生的噪音，降低桌面级设备运行时对周边环境的噪音影响，适合放置在办公室、个人工作室、教学实验室等对噪音控制有一定要求的场景。磁性门的对称设计也降低了零部件的备件种类，后期维护更换门体时无需区分左右侧配件，减少备件储备成本。MGN9导轨的选用也兼顾了采购成本与运动精度需求，相比更大规格的直线导轨，微型导轨在小行程设备上的安装空间占用更小，能够在有限的外廓尺寸内最大化利用内部空间布置运动组件。Nema17电机的通用安装尺寸也便于用户后期更换更高扭矩型号或加装减速组件，适配不同的打印速度与挤出机构改装需求。单层交叉带的传动设计减少了传动环节的皮带数量，降低了皮带张紧调整的维护频率，长期运行过程中皮带张力衰减带来的精度影响也更易控制。
