禧玛诺Dura Ace Di2 9200电子变速套件

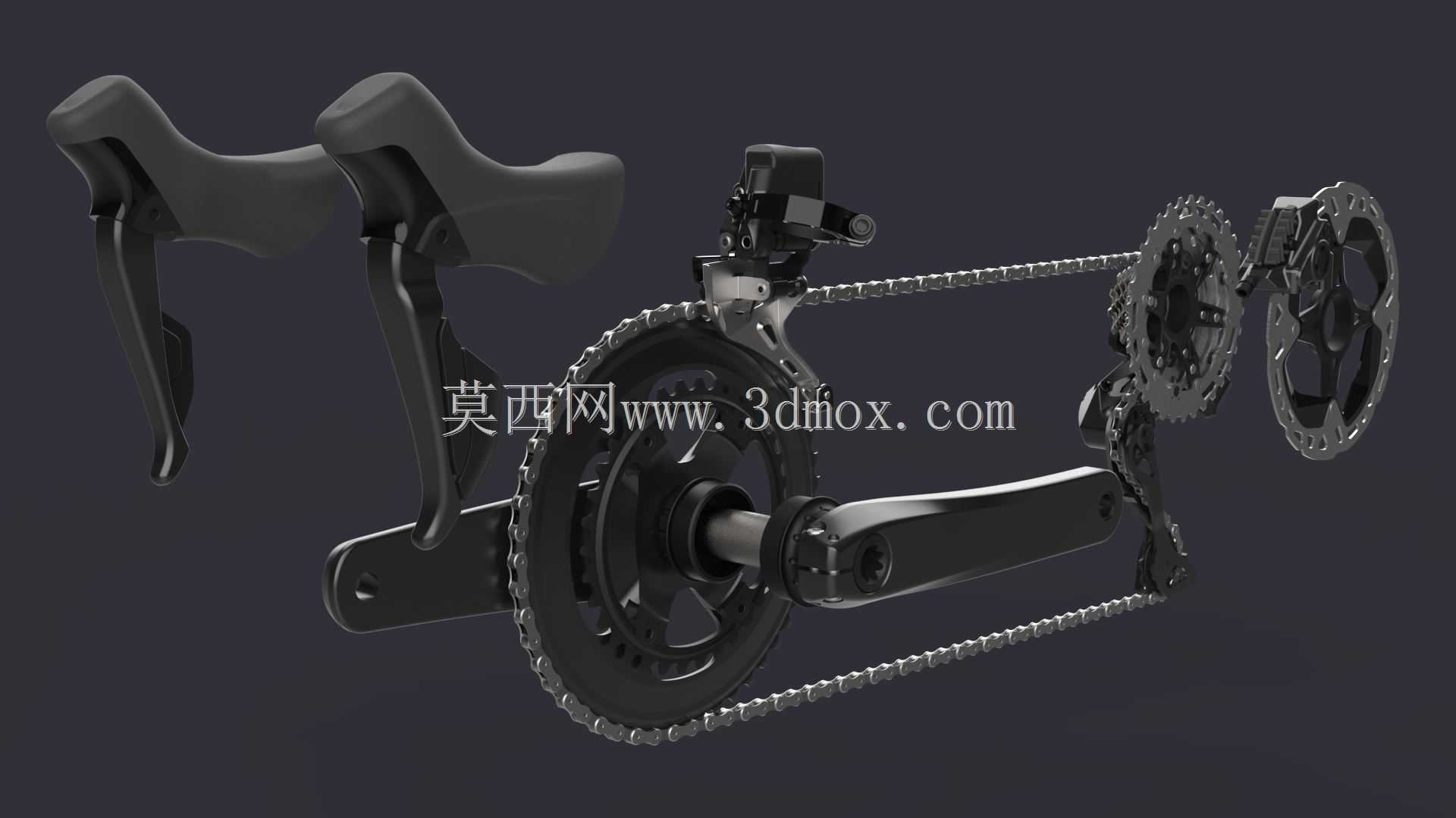

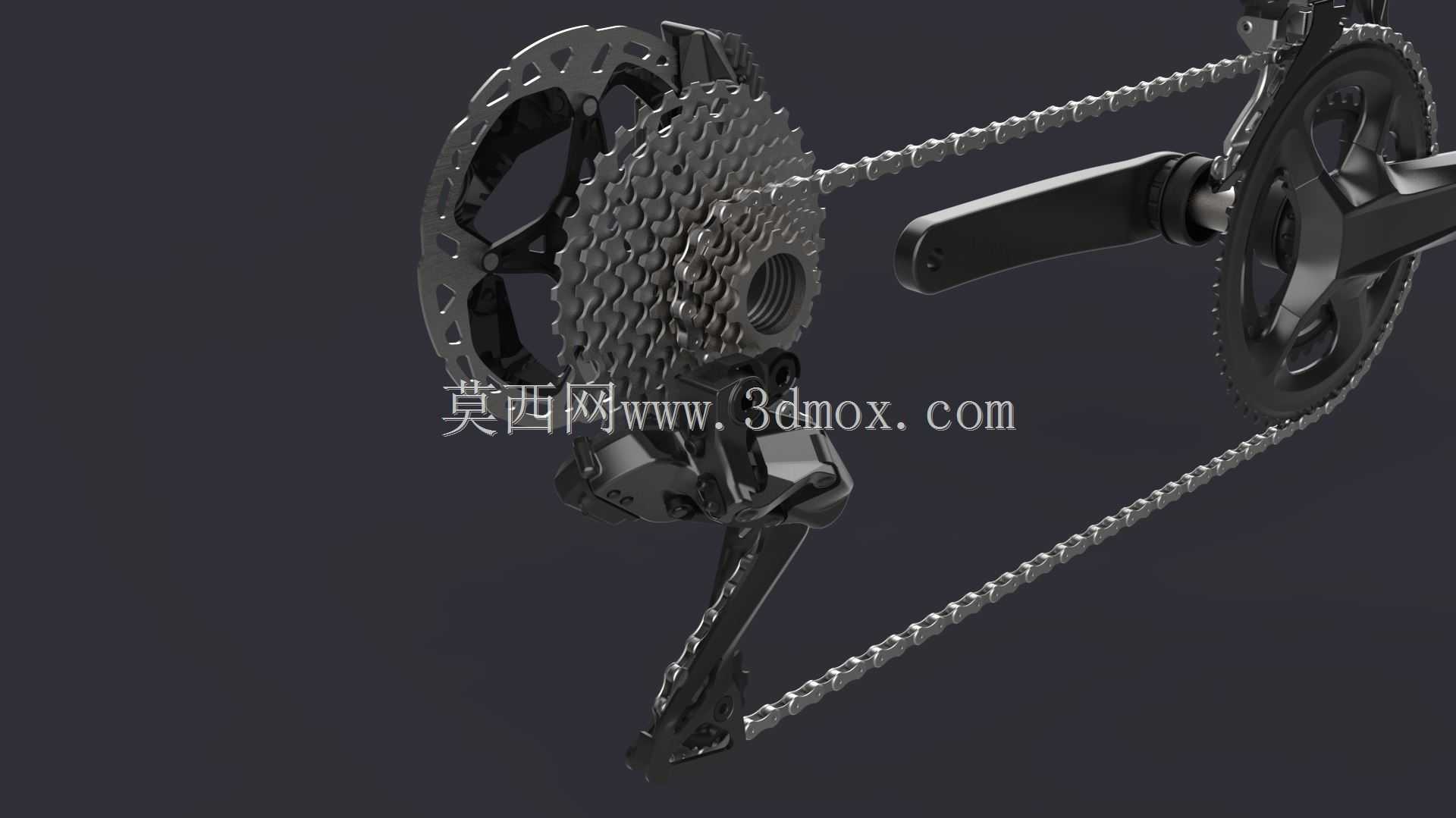

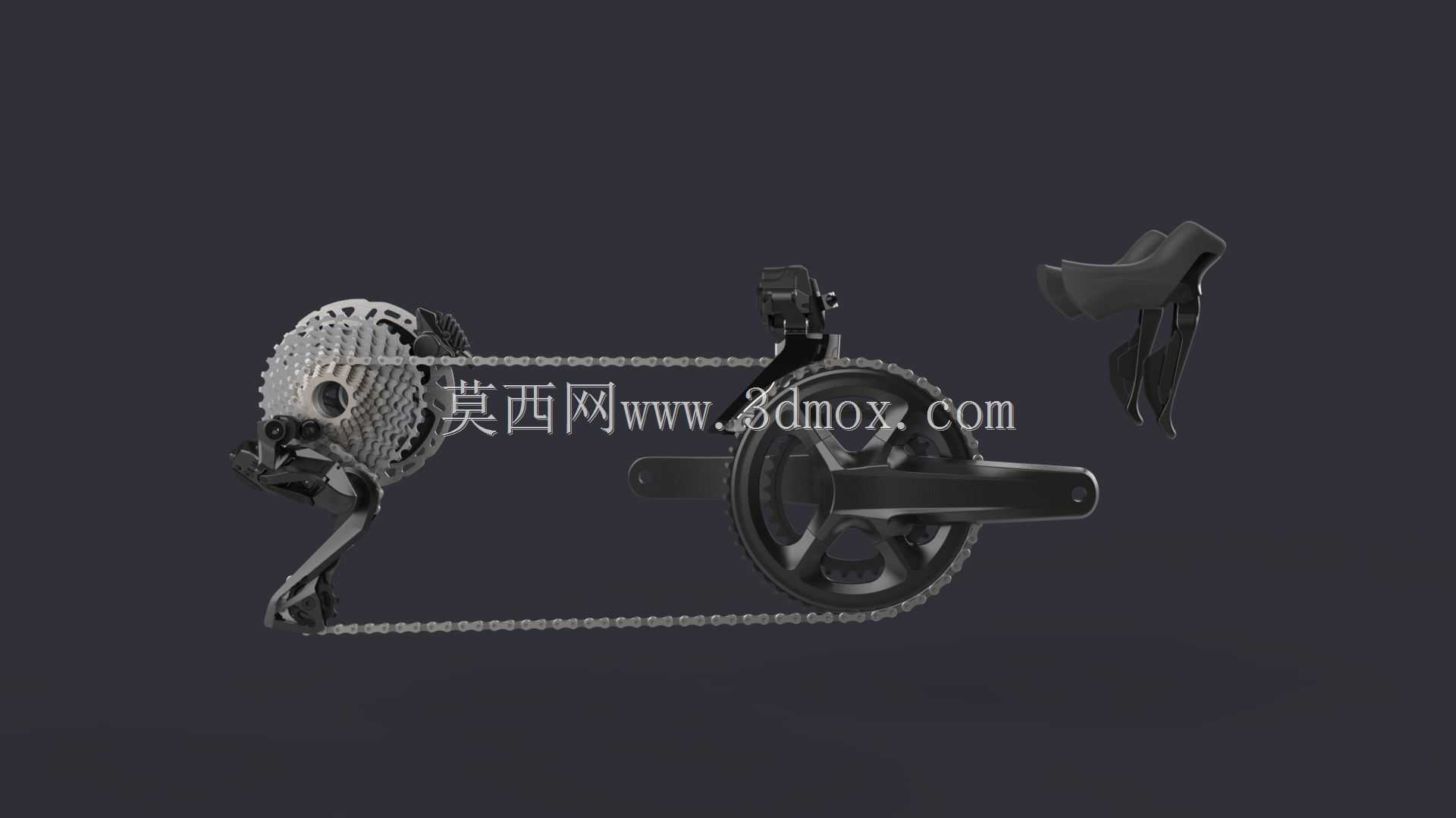

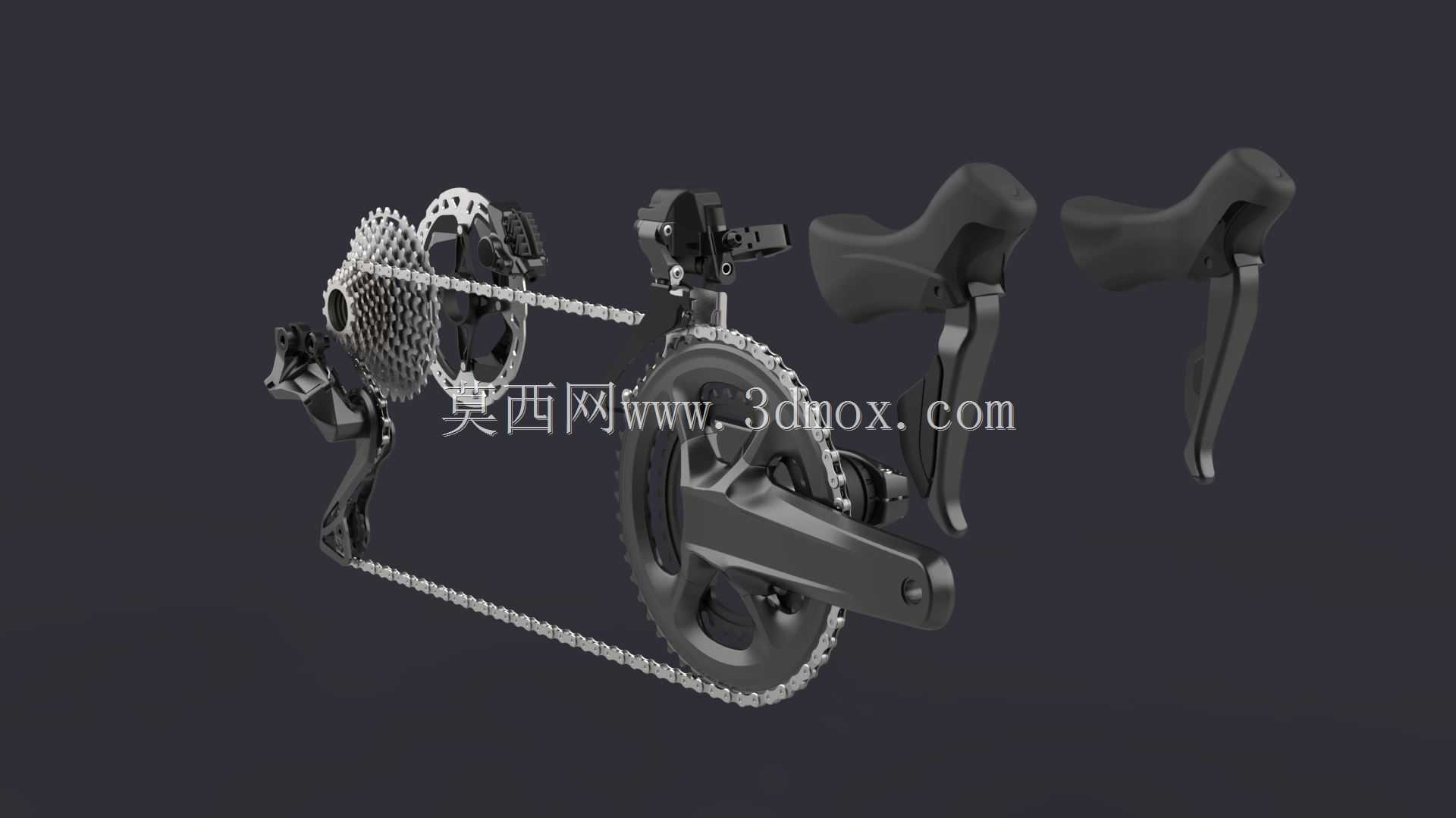

　　这套电子变速套件的三维结构模型，核心服务于公路及砾石自行车的传动系统开发、整车装配间隙校核、改装方案验证场景，覆盖从整车厂新品研发阶段的结构匹配，到线下车店定制改装的尺寸预校验，再到骑行装备厂商做兼容配件开发的全流程需求。模型完整还原了套件包含的电子手变、前后拨链器、曲柄牙盘组、卡式飞轮、传动链条、油压制动卡钳的全部结构细节，没有做过度简化的外观处理，所有涉及安装配合、运动干涉的结构特征都保留了工程级精度。

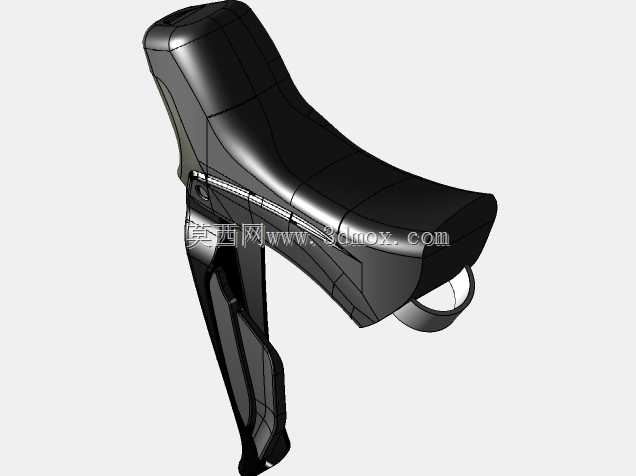

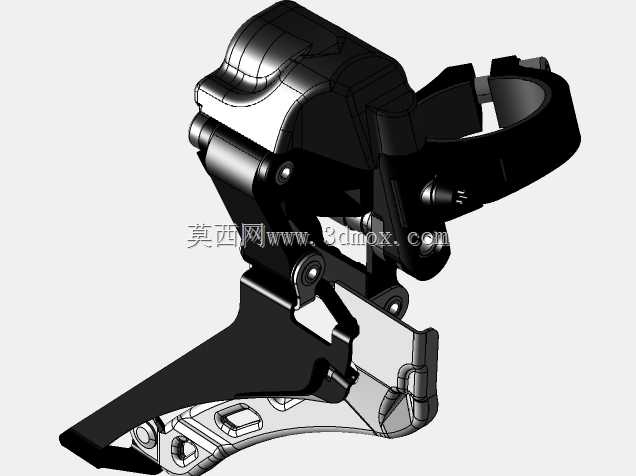

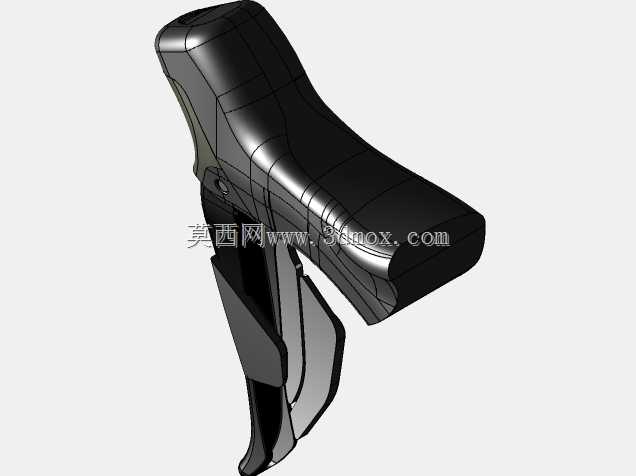

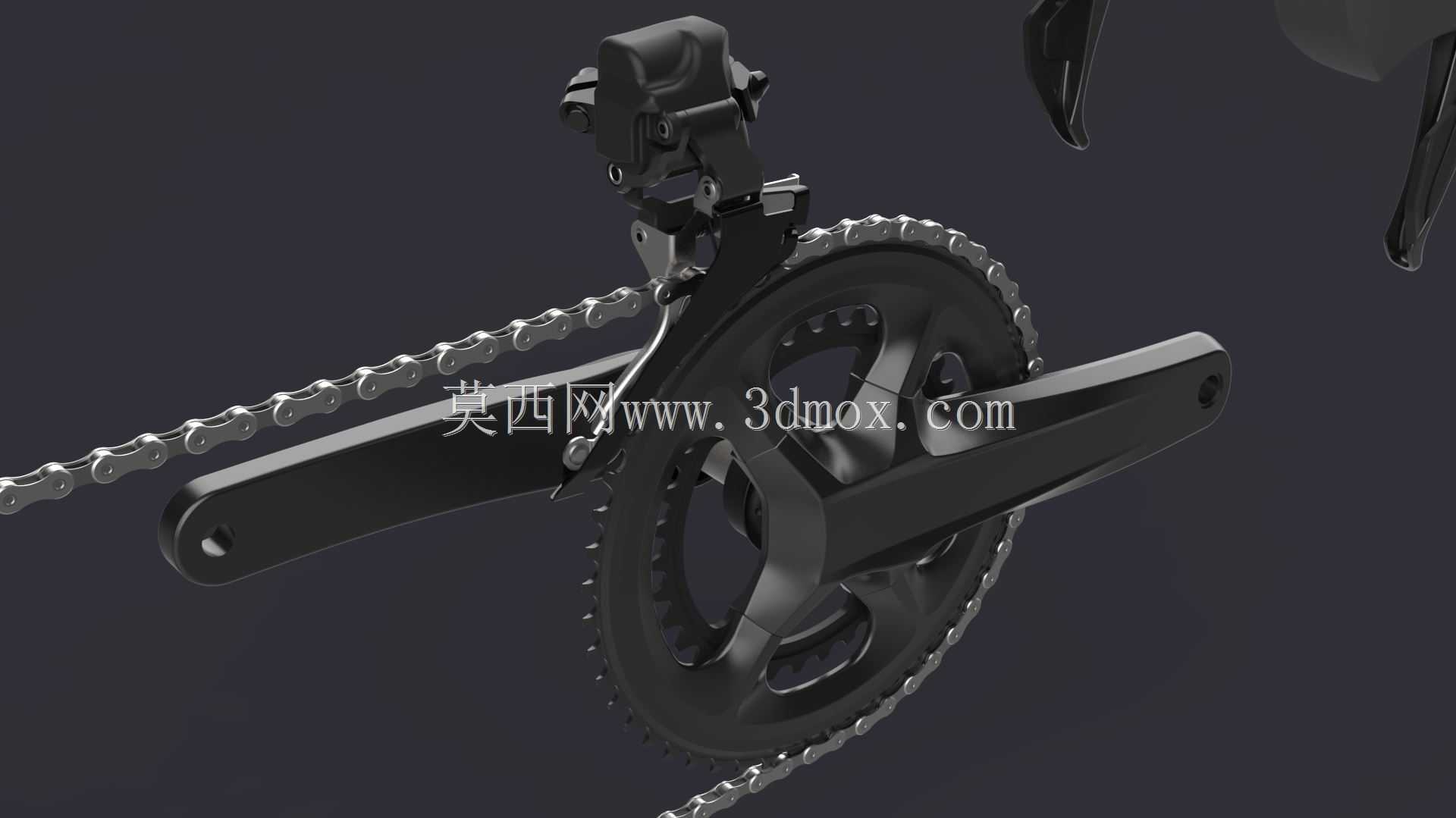

　　做这套模型的结构拆解时，首先考虑的是实际装车中的安装边界问题：手变部分的夹环结构适配标准公路弯把的管径尺寸，刹把与变速拨杆的转动行程完全还原实件参数，做弯把缠带布局、把立附件加装的干涉检查时，可以直接在装配环境中模拟握把姿态下的手部操作空间，避免出现改装后变速拨杆被把带或附加码表架遮挡的问题。前拨链器的安装座兼容常规 Braze-on 直装式与夹环式两种固定结构，导板的升降行程、横向摆动角度都按照实件的变速逻辑做了运动约束，在装配环境中可以直接模拟不同牙盘片齿数下的链条偏移量，校验前拨与盘片、车架前拨挂耳的间隙是否符合安装要求，避免出现盘片蹭导板、前拨与车架后叉端干涉的问题。

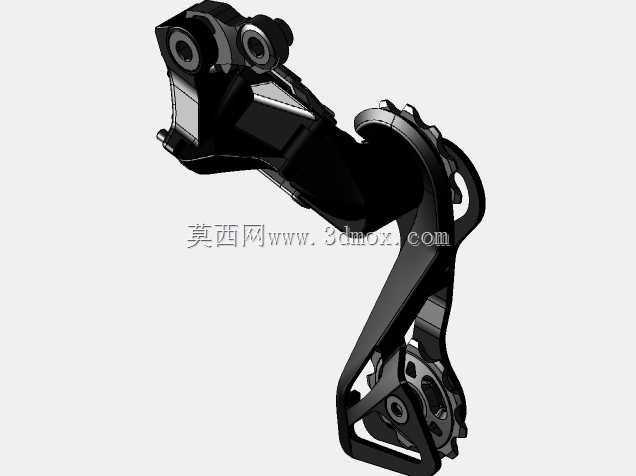

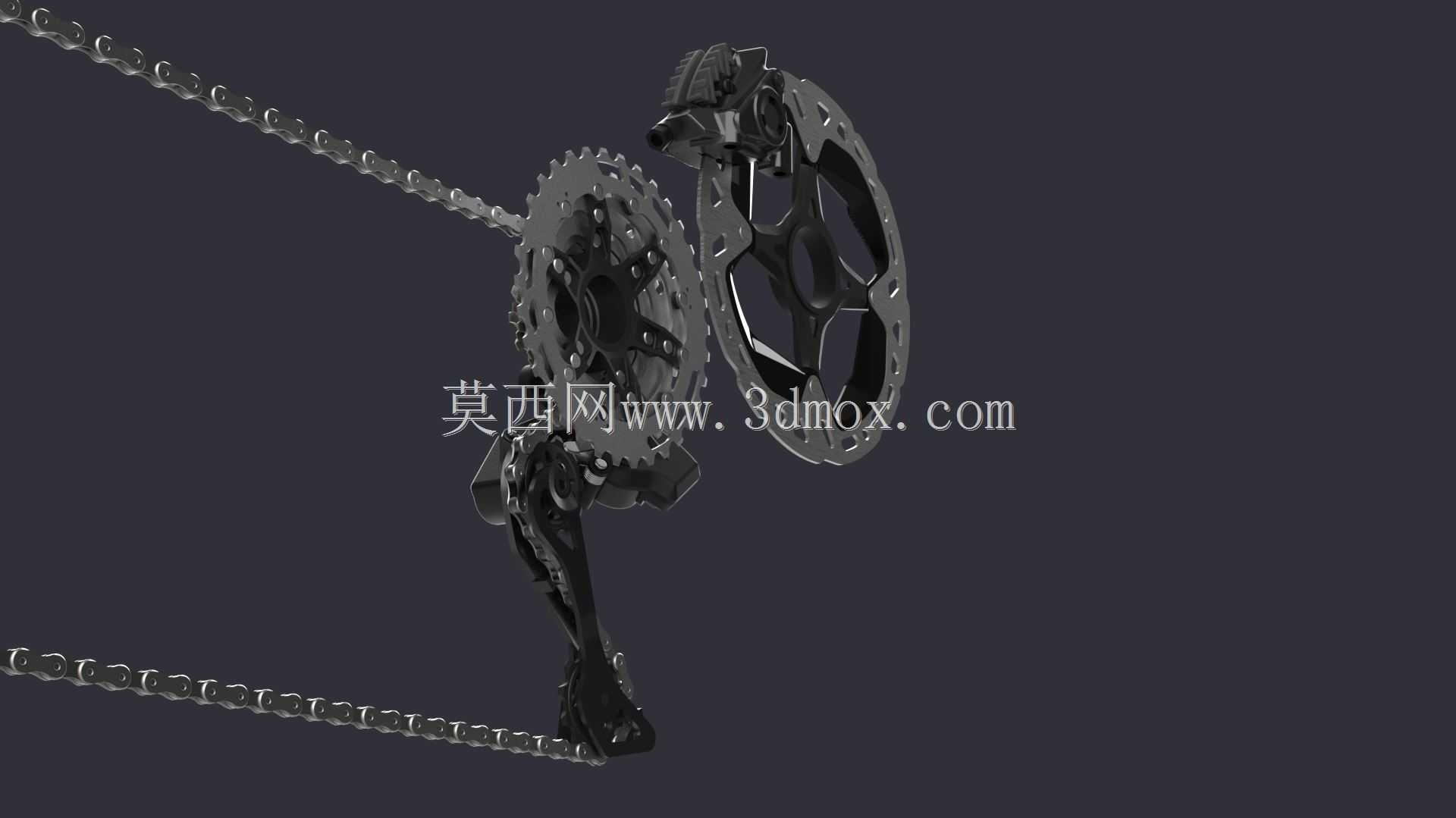

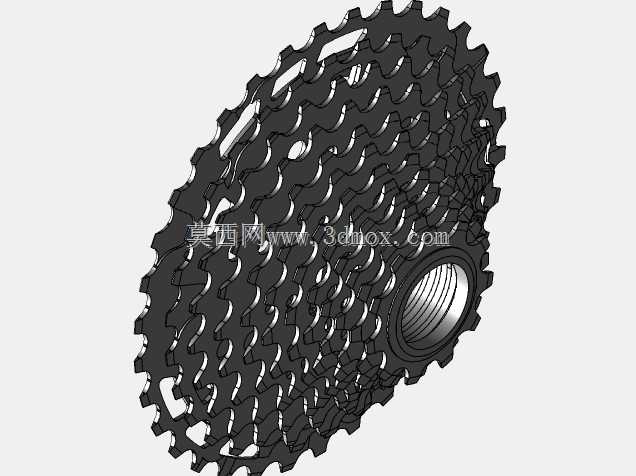

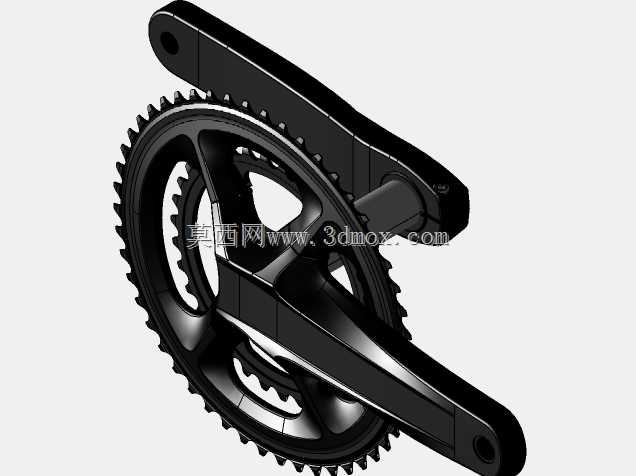

　　后拨链器部分完整还原了阻尼结构、平行四边形连杆机构、导轮组的装配关系，导轮的齿形、张紧臂的摆动行程都与实件一致，搭配飞轮模型可以模拟不同飞轮片下的链条包裹角度，校验后拨在最大飞、最小飞位置时与车架后下叉、辐条的间隙，尤其是砾石车搭配宽胎、大飞轮的改装场景下，能提前排查后拨张紧臂刮蹭胎壁的常见问题。曲柄牙盘组部分还原了中空曲柄的结构形态、盘片的固定螺栓孔位、中轴配合的轴芯尺寸，不同盘片组合下的链线参数可以直接在模型中测量，做功率计加装、盘片齿数更换的方案验证时，不需要反复拆装实件就能确认链线偏移量是否在合理范围内，避免变速不准、异常磨损的问题。

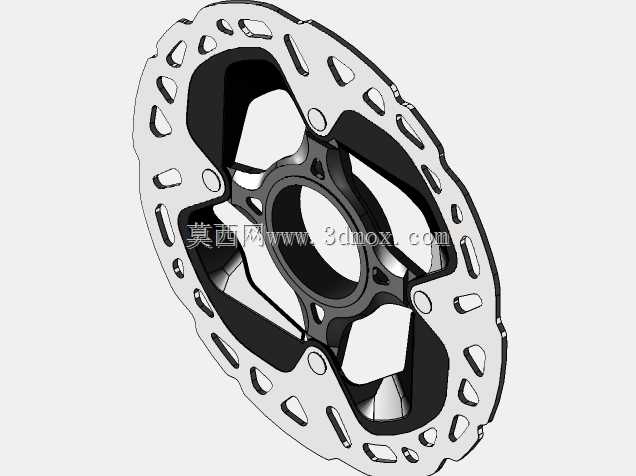

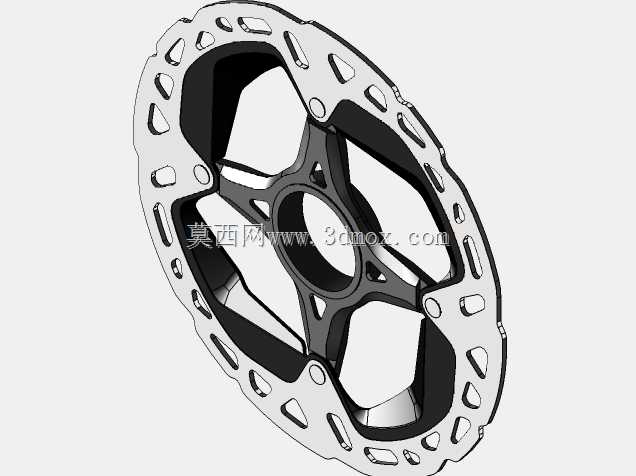

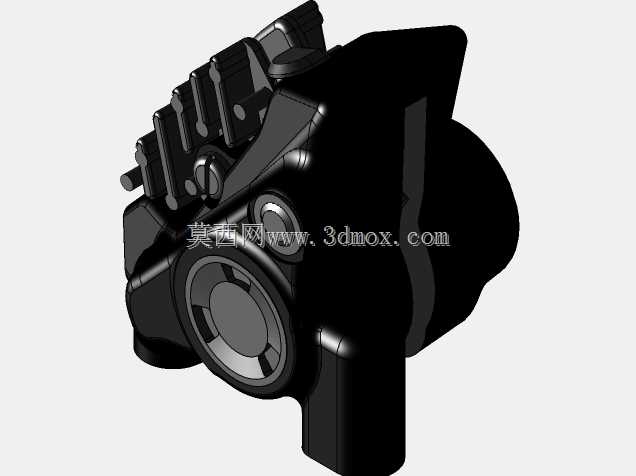

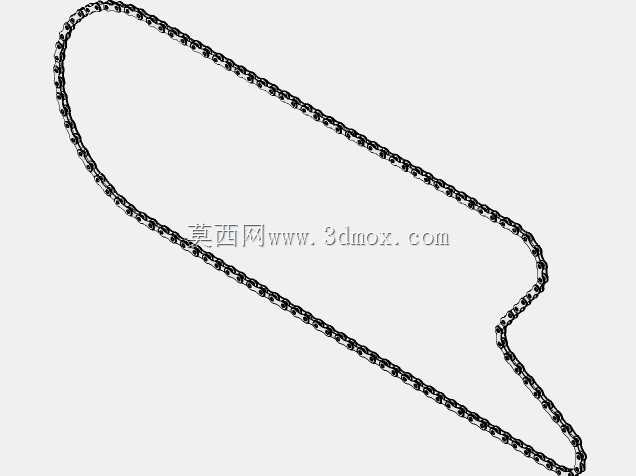

　　传动链条的链节结构做了可活动的铰接约束，可以模拟不同变速档位下的链条弯折形态，配合前后拨、牙盘、飞轮的装配关系，能直接校验链条在交叉档位下的扭曲角度是否在许用范围内，提前排查链条蹭前拨导板、蹭飞轮齿尖的问题。油压制动卡钳部分还原了平装式安装座的孔位尺寸、来令片的间隙、油管接头的安装方向，做碟刹轮组适配、碟片尺寸更换的验证时，可以直接测量卡钳与碟片的对位间隙，确认不同规格碟片下卡钳的安装余量，避免出现卡钳摩擦碟片、安装座孔位不对中的问题。

　　整套模型的结构基准完全参照实车的安装坐标系，所有配合面的尺寸公差都按照自行车行业的通用装配标准做了还原，在做整车虚拟装配时，可以直接将套件模型导入整车装配环境，不需要额外调整基准坐标就能完成配合校验。针对砾石车的使用场景，模型中特意保留了后拨链器的离合器锁止结构的形态，在做颠簸路况下的链条跳动仿真时，可以模拟离合器张紧力对链条摆动幅度的约束效果，验证不同张紧力度下的链条防脱落性能。另外，手变部分的油压油缸、油管走线槽结构也完整还原，做内走线车架的走线方案验证时，可以模拟油管从手变到卡钳的走线路径，校验油管与车架内壁、碗组、把立的间隙，避免出现走线过紧导致转向卡滞、油管磨损的问题。

　　在做兼容配件开发时，比如定制盘片、后拨导轮、变速按钮扩展件等产品，可以直接基于这套模型的安装接口做结构设计，不需要反复扫描实件获取尺寸，大幅缩短配件开发的周期。对于整车厂的新品开发而言，这套模型可以直接用于车架后三角、前拨挂耳、刹车安装座的结构设计，根据套件的尺寸边界调整车架的焊接位置，避免开模后出现安装干涉的问题，减少样件修改的成本。
