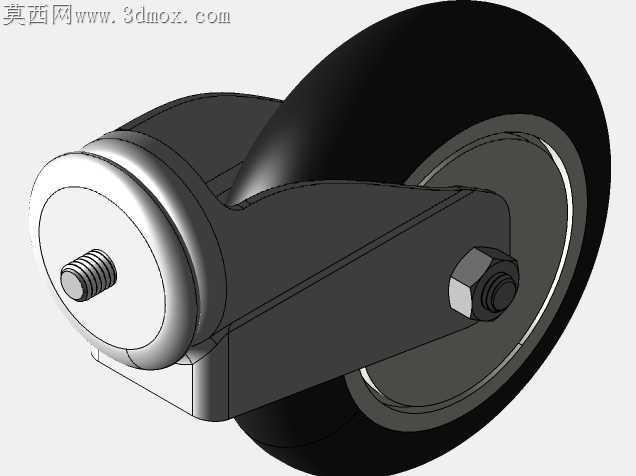

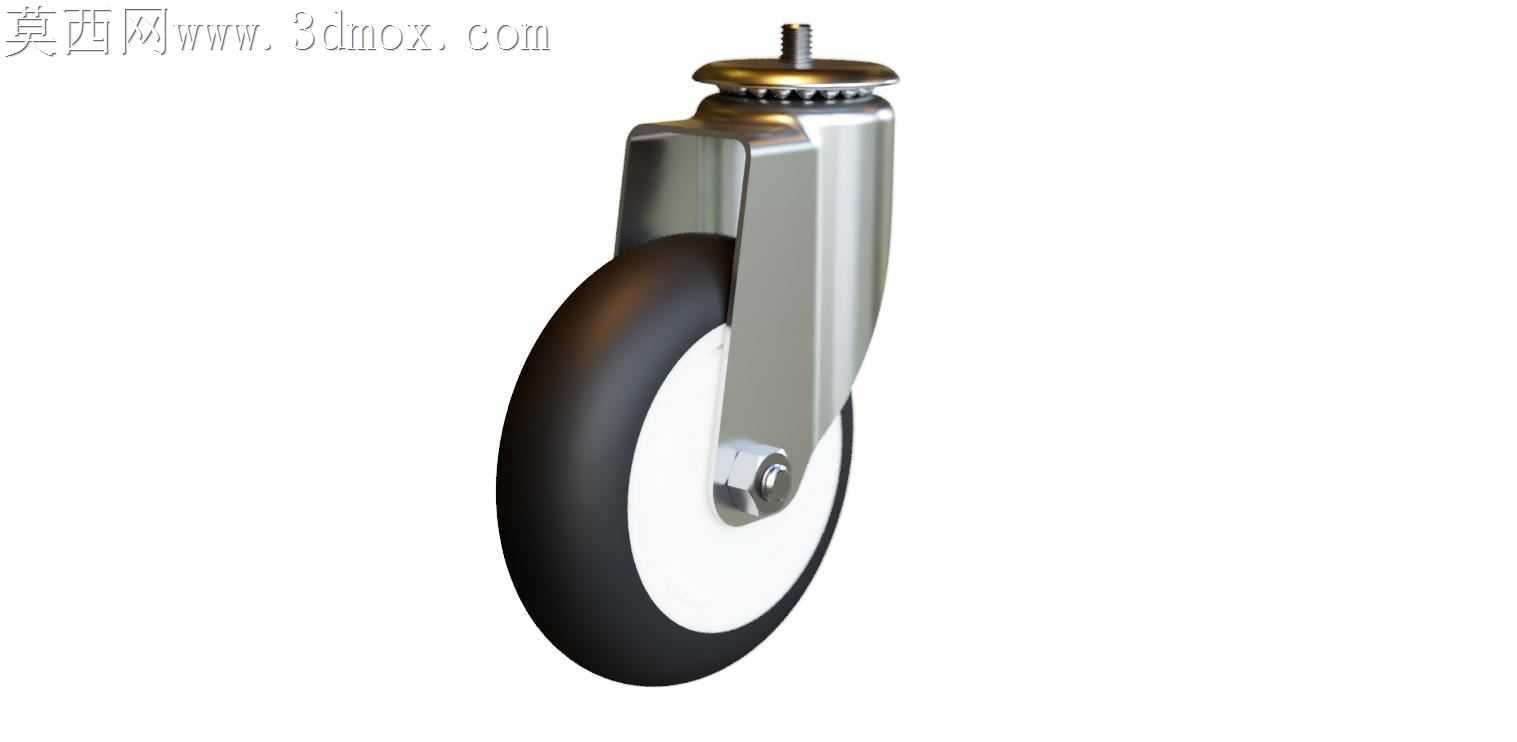

直径100毫米丝杆安装型万向脚轮结构设计

常规轻型脚轮在频繁转向的工位使用时，常出现丝杆根部应力开裂、轮架偏转卡滞、轮面偏磨的问题，根源在于轮架折弯处的应力释放槽设计缺失，以及转向轴承的预压量没有匹配轮体的径向跳动公差。这款100毫米直径的万向脚轮，在轮架与丝杆衔接的根部做了圆弧过渡的加厚处理，没有采用常见的直角折弯结构，避免冲压成型时的应力集中，同时丝杆根部的止推垫片接触面做了0.2毫米的下沉台阶，安装锁紧后垫片不会因为轮架转动产生径向滑移，长时间承重转向也不会出现丝杆松动的情况。轮体采用聚氨酯包胶搭配聚丙烯内芯的结构，包胶层厚度控制在8毫米，既保证滚动时的减震效果，也避免过厚的胶层在承重时产生过大的形变阻力，内芯与轮轴的配合孔做了H7级的公差匹配，压入配套的轴套后，轮体转动的径向跳动量控制在0.1毫米以内，推动时不会出现周期性的颠簸感。转向部分的滚珠轨道没有采用外露式设计，而是在上下轮架的衔接处做了迷宫式的挡边，日常使用时灰尘、纤维碎屑很难进入轨道内部，不需要频繁加注润滑脂也能保持转向顺滑，轮架的侧边做了15度的倾角设计，当脚轮受到侧向冲击力时，力会顺着倾角传递到丝杆根部的加厚区域，不会直接作用在滚珠轨道上，避免轨道变形导致的转向卡滞。轮轴的固定端采用铆压收口的结构，没有使用开口销或者卡簧固定，减少了装配时的零件数量，铆压后的轴端平整度控制在0.05毫米以内，不会出现轴端突出刮擦地面或者卡入设备缝隙的问题。包胶轮面的边缘做了R2的圆角过渡，经过小幅度的台阶或者缝隙时，不会出现轮面边缘崩缺的情况，滚动接触地面的区域做了细微的哑光纹理处理，既不会在光滑地面留下明显的压痕，也能保证足够的摩擦力，推动设备时不会出现打滑侧移的情况。
