125mm重载万向旋转聚氨酯脚轮结构设计

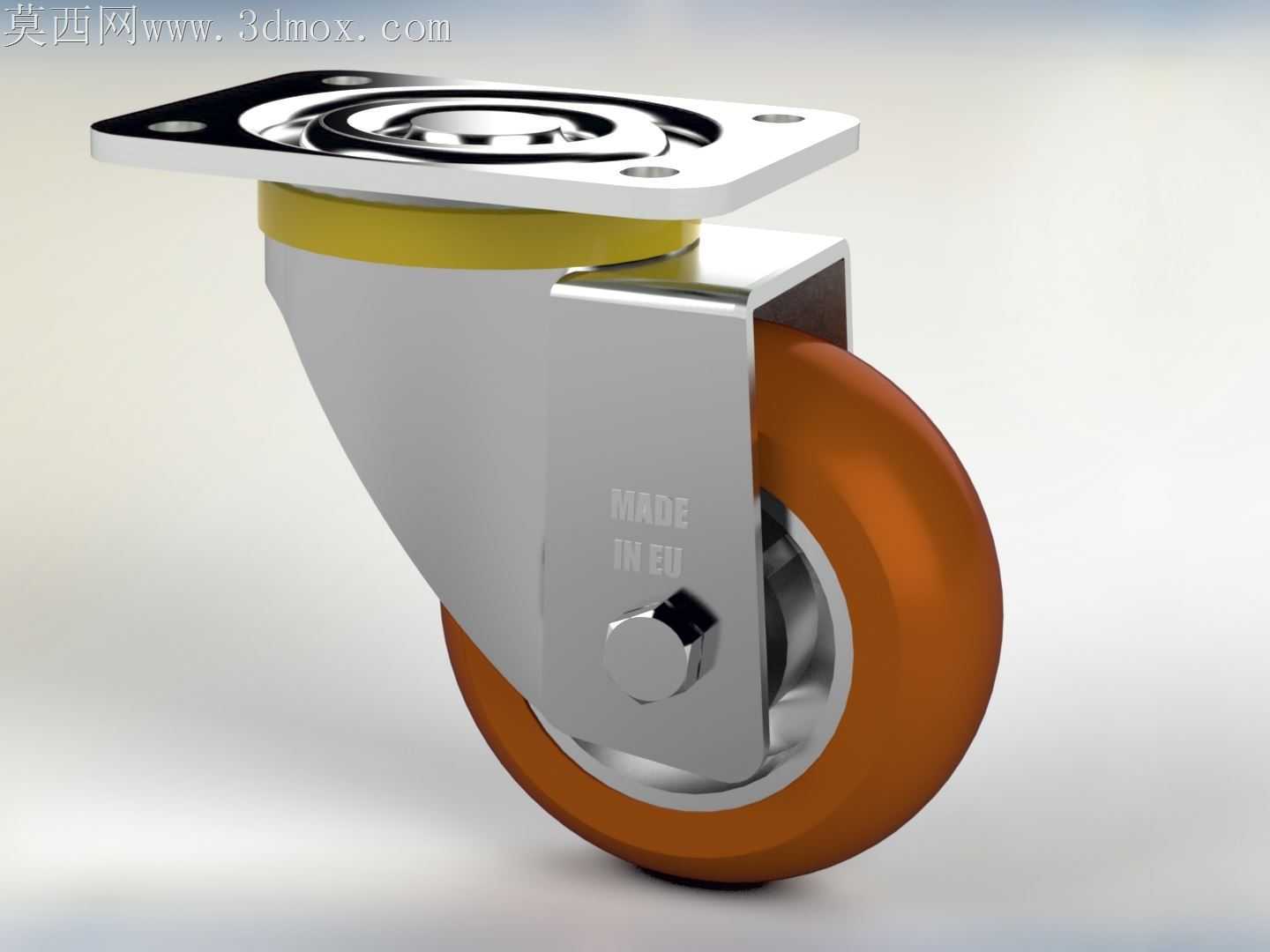

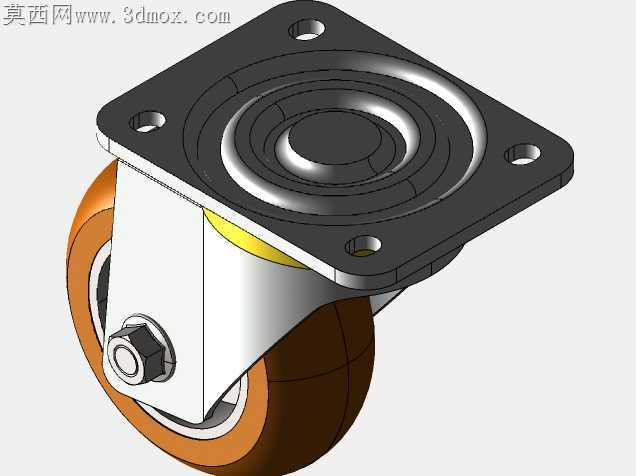

车间重载转运场景里，普通脚轮常出现横向窜动、轮面脱胶、转向卡滞的问题，这款125mm规格旋转脚轮的结构设计，恰好对准这些现场频发的故障点做了针对性优化。轮面采用环形胎面弧度设计，聚氨酯材质直接硫化粘接在铝制轮芯上，没有额外的卡扣或胶层压合结构，避免了长期重载碾压后胶层与轮芯剥离的隐患，弧形胎面接触地面时压强分布更均匀，低速推动重载设备时不会出现普通平轮那种启动阻力骤增的问题，侧向受力时胎面形变均匀，能抵消设备启停时的横向冲击力，不会出现轮架偏摆蹭到轮面的情况。转向支架采用一体弯折的加厚钢板结构，转向回转位置采用密封式精密滚珠轴承，没有外露的滚珠间隙，车间地面常见的铁屑、灰尘、焊接飞溅渣很难进入轴承滚道，长期使用不会出现转向发涩、滚珠卡滞的问题，支架与轮面连接的销轴采用带防松卡槽的六角螺栓结构，螺栓端面与支架侧面齐平，没有突出的棱角，避免设备转运时剐蹭周边工件或人员脚踝。顶部安装法兰盘采用四个沉头安装孔，安装后螺栓头完全沉入法兰盘面，不会突出板面硌伤设备底部的安装基面，法兰盘与转向座之间设置了一圈黄色的硬质缓冲垫层，设备重载落地时能抵消瞬间的竖向冲击力，避免转向轴承直接承受硬冲击导致滚道压痕。轮芯的铝制结构做了减重空腔设计，在保证轮体径向承压强度的前提下降低了整体自重，轮面的聚氨酯材质硬度控制在邵氏85度左右，既能在环氧地坪、水泥地面滚动时不留下压痕，又能提供足够的抓地力，设备停在带轻微坡度的地面时不会出现自主滑移的问题。转向支架的折弯处做了圆弧过渡处理，没有直角应力集中点，长期承受偏载时不会出现支架焊缝开裂、折弯处断裂的问题，轮体与支架两侧的间隙控制在1.2mm，既不会因为间隙过小出现热胀冷缩后轮体蹭支架的情况，也不会因为间隙过大导致杂物卡入轮侧缝隙。这款脚轮单轮额定承载360公斤，四个脚轮搭配使用时能满足1吨级设备的转运需求，适配AGV转运小车、重型工具柜、工业焊接设备、移动工作台等多种场景的移动需求，轮面的橙色聚氨酯材质耐油污性能优异，接触车间常见的切削液、润滑油后不会出现材质溶胀、变硬开裂的问题，日常维护仅需定期清理轮面缠绕的铁屑线头，无需额外加注润滑脂，密封轴承的预填润滑脂能满足全生命周期的使用需求。
