带齿轮轴传动的伺服直流电机组合装置

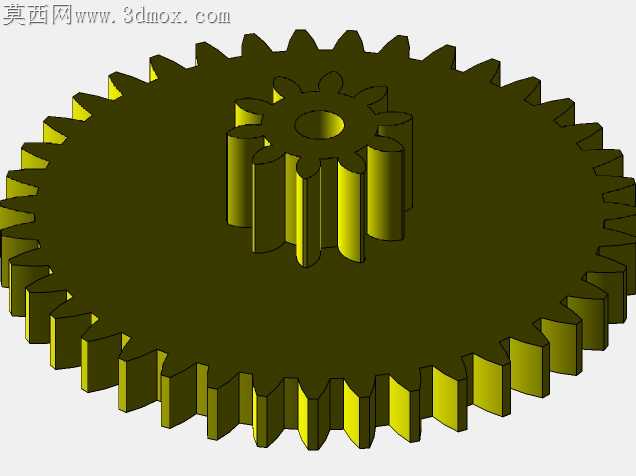

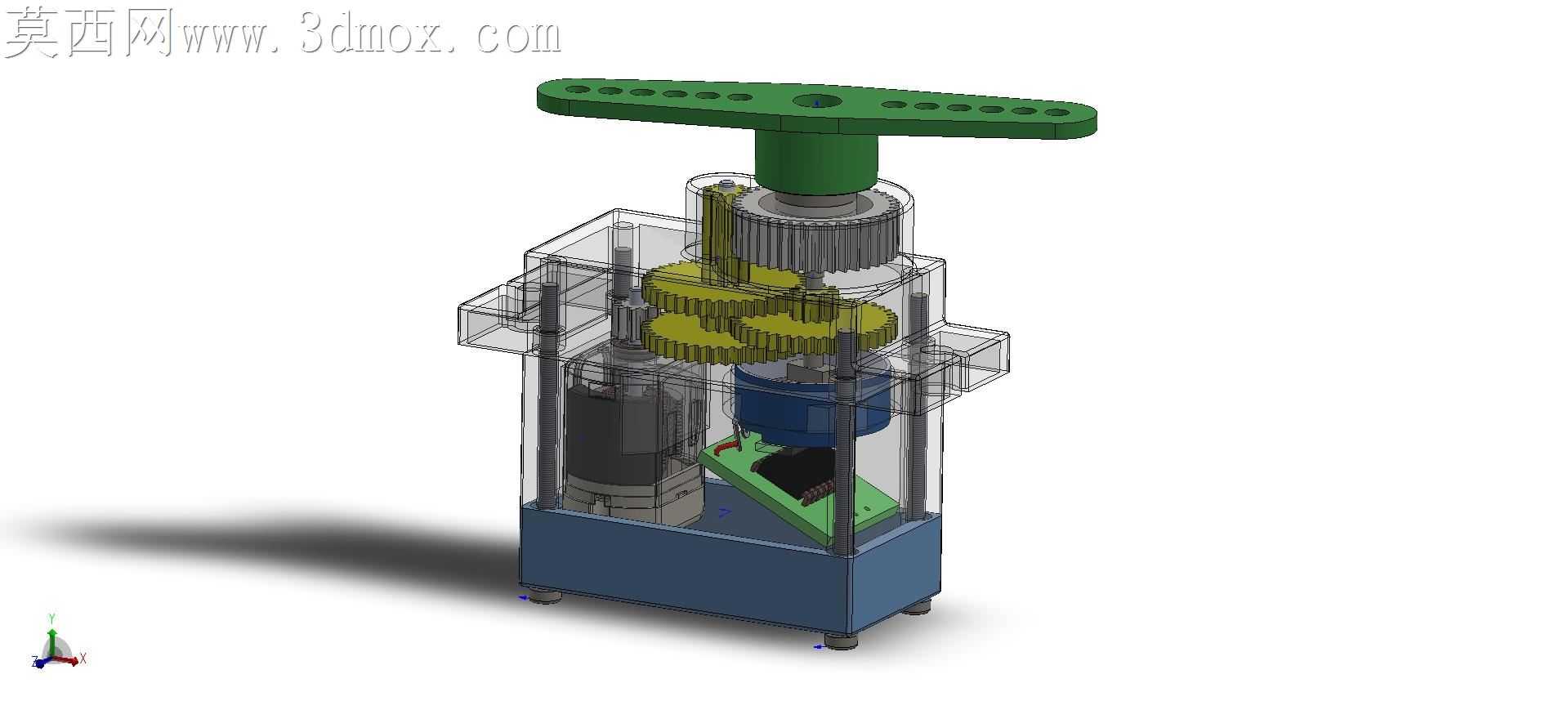

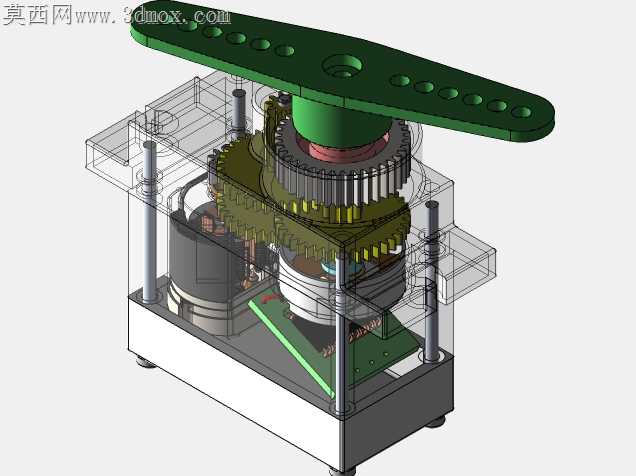

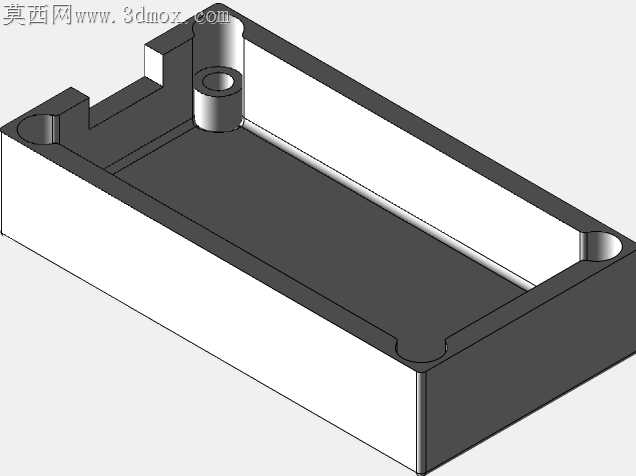

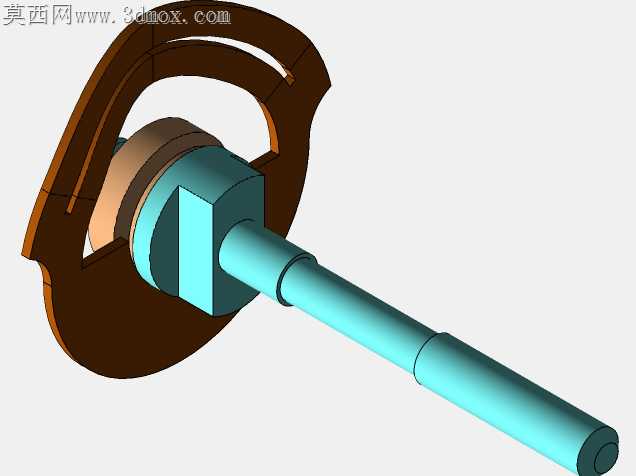

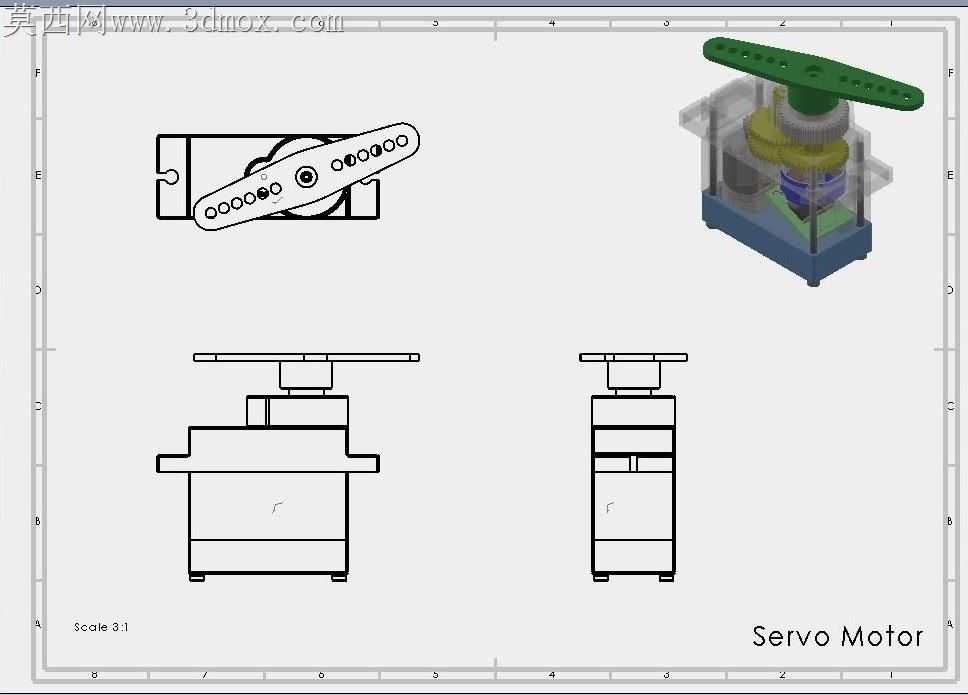

小功率伺服与直流电机组合传动的落地场景里，最容易被忽略的隐患是齿轮啮合侧隙与轴系同轴度的累积偏差，很多样机空载转动顺滑，带载后就出现齿面啃咬、输出端抖动的问题，根源就在装配环节的公差匹配没有做针对性调整。这套装置的透明外壳设计并非只为展示效果，实际打样阶段用透明PC件做外壳试装，能直接观察内部齿轮的啮合接触斑，不用反复拆机调整端盖位置，就能快速定位轴系偏斜的问题。顶部的长条形操作手柄和输出轴采用过盈配合加定位销的连接方式，避免手动调试时手柄打滑空转，手柄上的阵列小孔是为了外接拓展连杆时做位置微调，不用额外加工连接法兰，适配不同实训场景的装夹需求。内部三层齿轮的排布特意错开了轴向重合位置，下层直流电机的输出齿轮和中间双联齿轮的大齿啮合，中间小齿再和上层伺服电机侧的传动齿啮合，两个动力源的输出轴平行度控制在0.02mm以内，避免齿轮偏载导致的早期磨损。电路板的安装位置特意避开了电机的散热风道，接线端子朝向外壳侧方的开口位置，后期调试换线不用拆开整个上盖，只需要拧下侧盖的两颗螺丝就能操作。底座的四个支脚内嵌了橡胶减震垫，抵消电机运转时的高频振动，避免齿轮啮合因为振动出现额外的冲击载荷。齿轮的齿宽做了差异化设计，高速级的齿轮齿宽比低速级窄1.5mm，既保证传动强度，又减少不必要的转动惯量，手动转动顶部手柄时能感受到传动链的阻尼均匀，没有卡顿或空程过大的问题。外壳的安装柱和内部电机的安装座做了一体化设计，减少了单独固定电机的支架零件，装配时只需要把电机卡入底座的定位槽，拧上两颗固定螺丝就能完成电机定位，不用反复调整电机和传动齿轮的中心距，降低了装配的技能要求，很适合做机械传动实训的拆装教具，让学习者直观理解双动力源传动的布局逻辑和公差匹配要点。
