37GB-12VDC直流齿轮减速电机结构设计

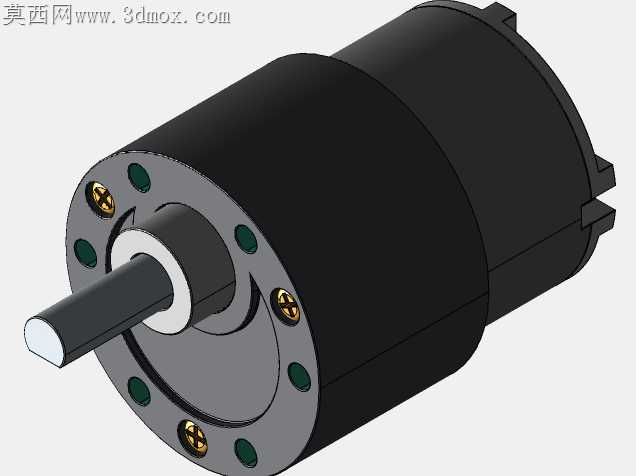

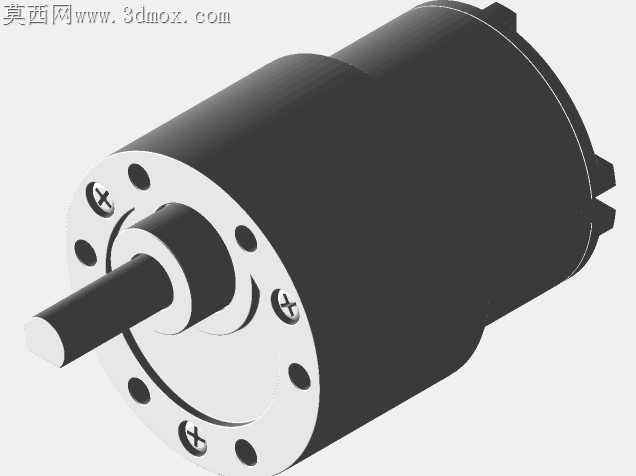

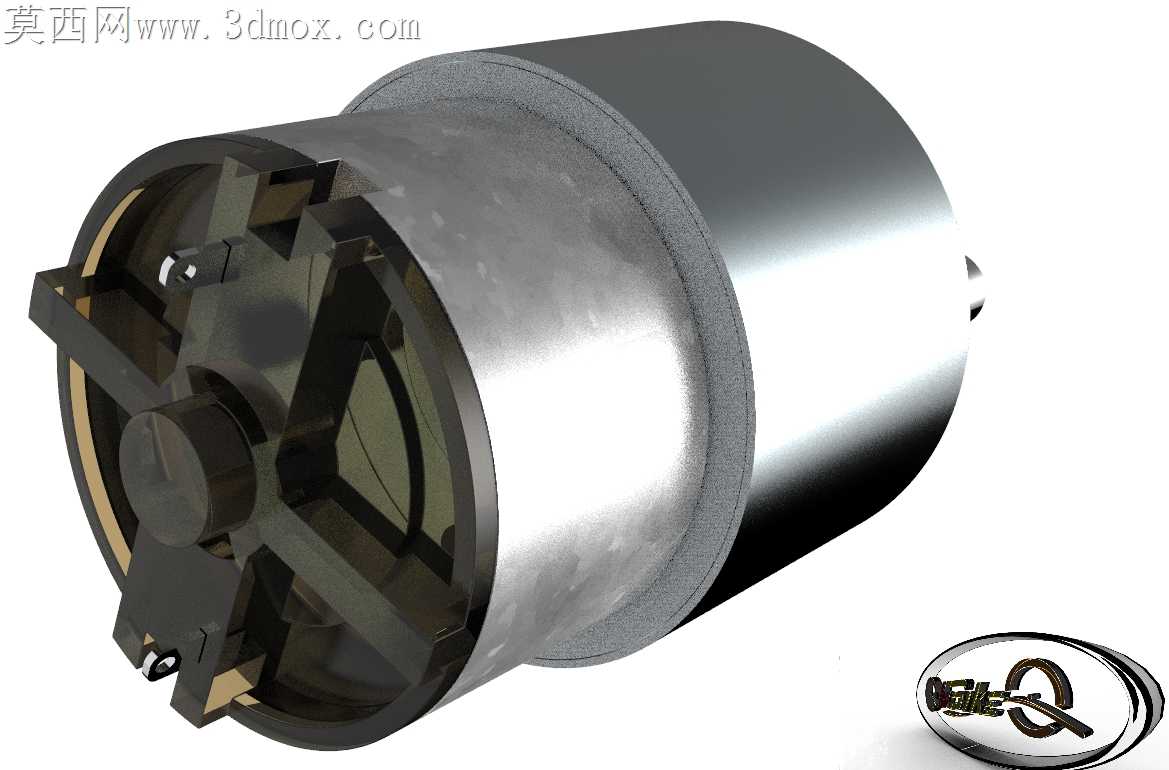

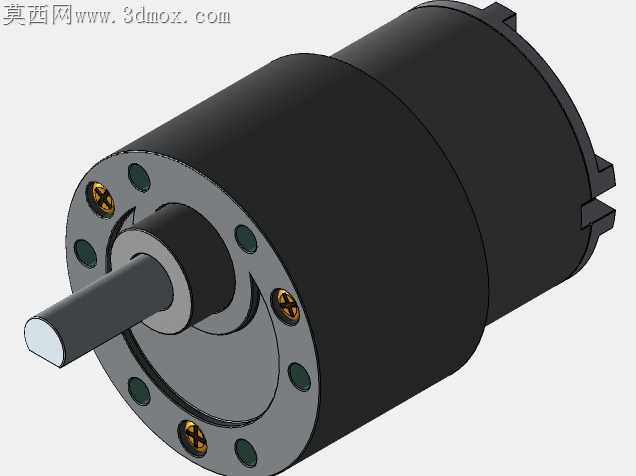

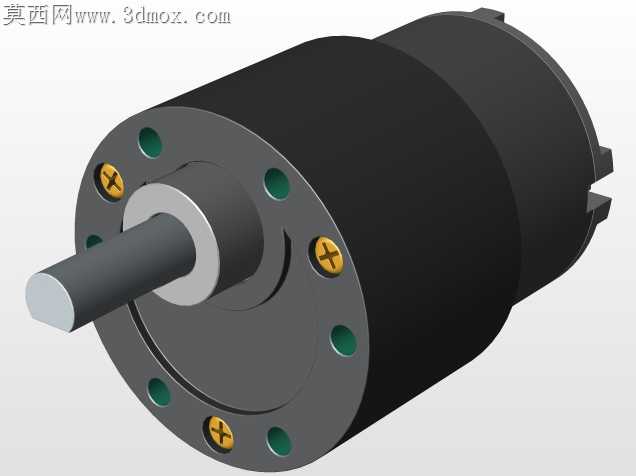

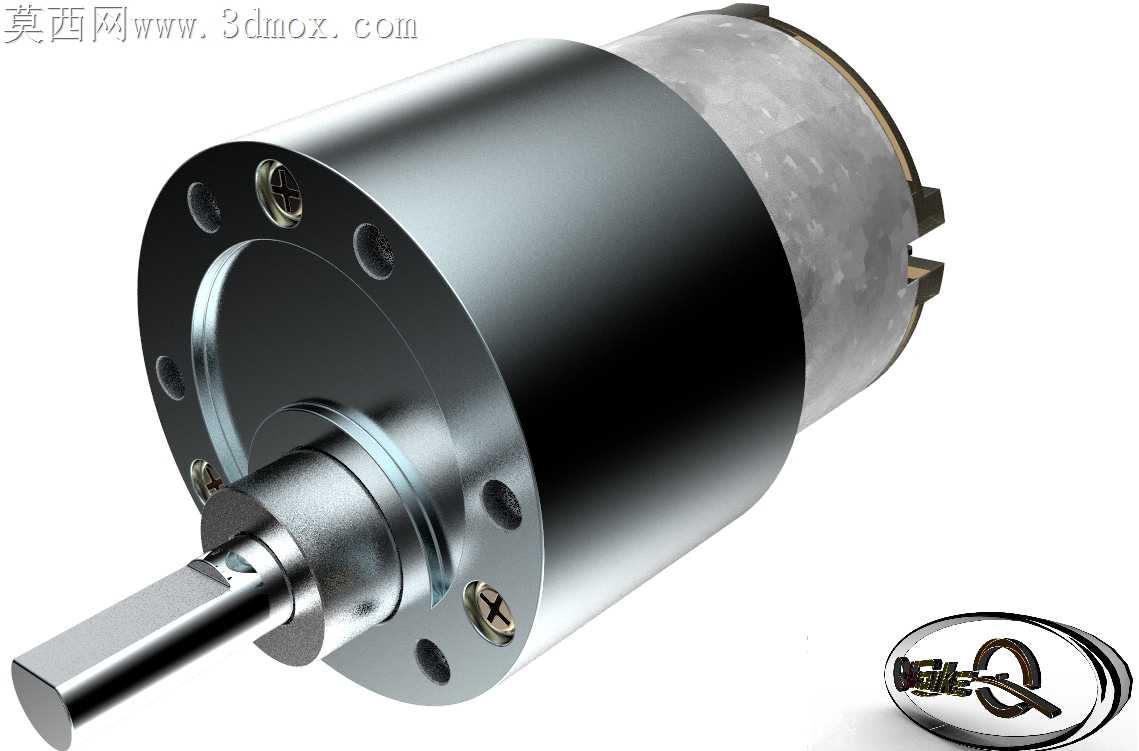

小功率直流减速电机量产时最容易踩的坑，是输出轴径向跳动超差带来的噪音与寿命折损，这套37GB规格12V直流齿轮减速电机的结构设计，刚好把这类加工装配环节的隐患提前在三维结构阶段做了规避。端盖处的安装孔采用了不等分排布设计，不是常规的均匀六孔布局，靠近输出轴侧的两个安装孔特意做了0.2mm的位置度公差放宽，对应机壳压铸时容易出现的拔模斜度偏差，装配时不用强行铰孔就能让端盖与机壳的止口完全贴合，不会因为螺丝锁紧的应力拉扯让内部轴承座出现同轴度偏移。输出轴的扁位结构没有做通长的切削，只保留了与外接负载配合的12mm长度扁位，剩余轴段保留完整圆柱面与含油轴承配合，避免扁位边缘的锐角刮伤轴承内壁的含油孔隙，长时间运转时不会出现润滑油流失过快的问题。齿轮箱内部的各级减速齿轮，齿顶圆与机壳内壁的间隙留了0.15mm，既不会因为间隙过大出现齿轮窜动异响，也不会因为加工时的齿顶圆正公差导致齿轮刮蹭机壳内壁，省去了量产时逐台修配齿顶的工序。电机尾部的出线槽做了斜向导向结构，电源线从槽内引出时自然形成15度的弯折角度，不会因为出线处直角弯折导致线芯疲劳断裂，适配设备内部走线时的弯折需求。端盖上的固定螺丝采用了沉头孔设计，螺丝锁紧后端面与端盖表面齐平，不会突出的螺丝头干扰电机在狭小安装空间内的定位，安装时可以直接贴紧设备安装面，不用额外预留螺丝头的避让空间。输出轴前端的卡簧槽位置做了0.1mm的轴向尺寸冗余，卡簧装入后不会对前端轴承产生轴向预压，避免轴承长时间受压出现运转卡滞的问题。机壳外表面没有做多余的防滑纹路，保留光滑的圆柱面，既方便压铸模具的拔模加工，也能减少表面积灰，在多尘的设备工况下更容易清理维护。
