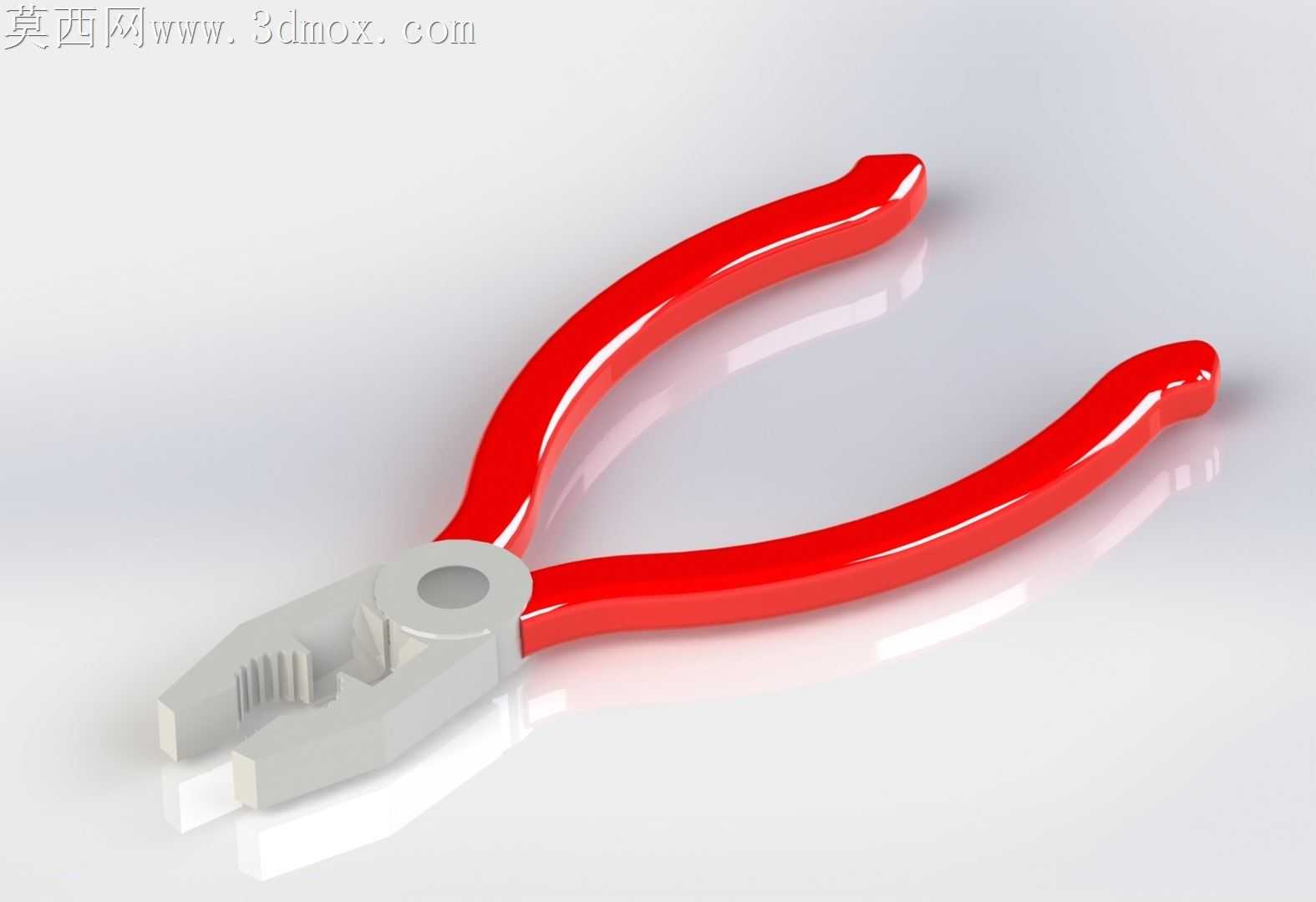

红柄钢丝钳工业级夹持剪切工具设计

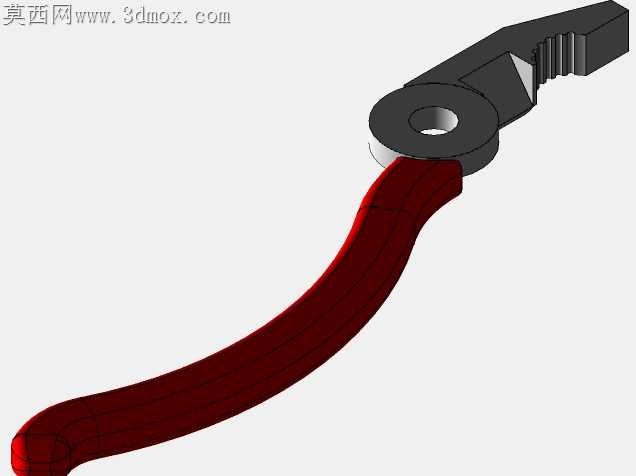

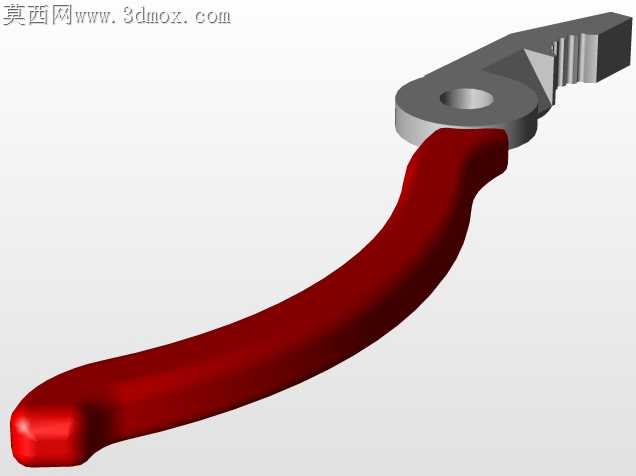

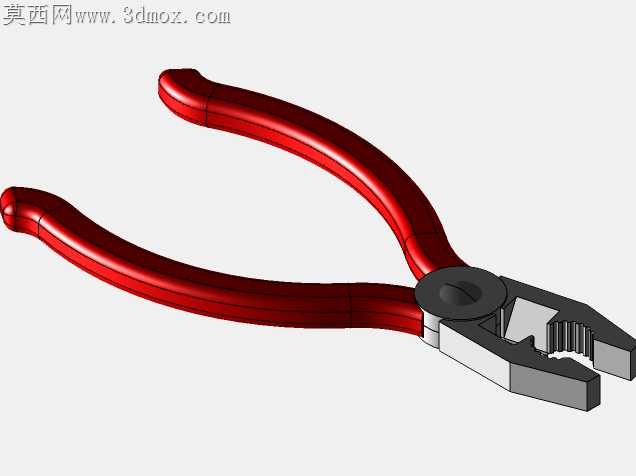

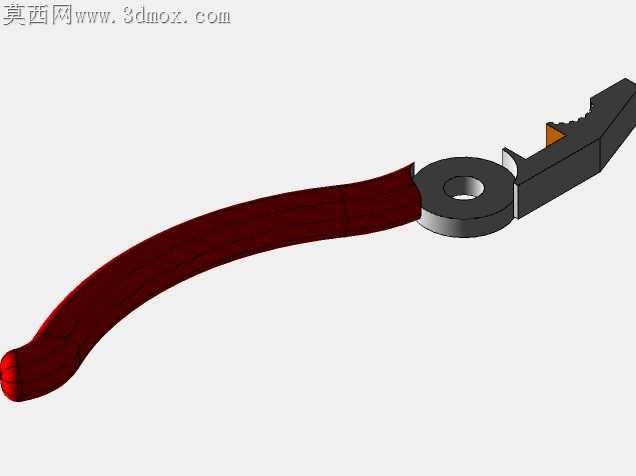

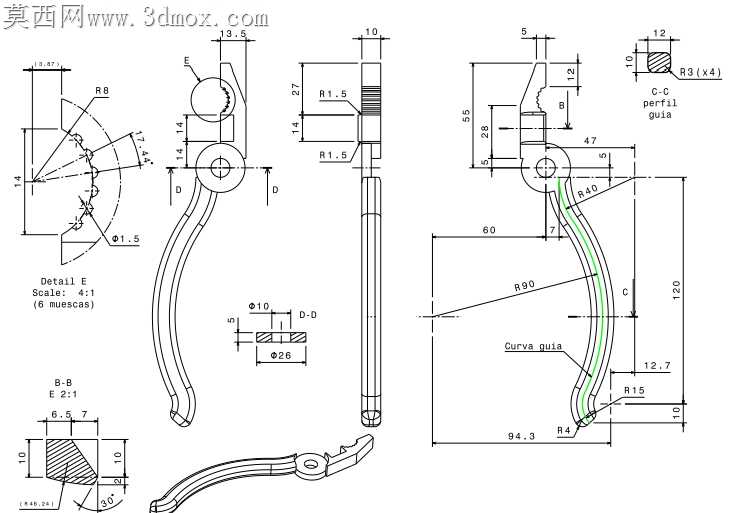

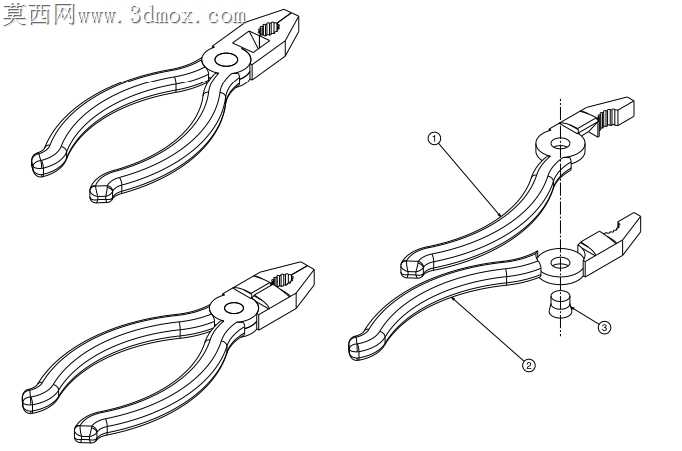

车间里常规钢丝钳最容易出问题的部位，永远是钳头刃口崩边、手柄包覆层脱胶、销轴松旷这三处，这套钳具的结构设计刚好把这几个加工和使用中的痛点做了针对性的适配调整。钳头的夹持面做了三段式齿纹排布，靠近销轴的粗齿用来夹持大直径圆钢类工件，齿深0.8mm做了倒棱处理，不会因为硬夹持在工件表面留下过深的压痕，中段的细密齿纹用来夹持小规格螺钉、薄壁管件，齿尖做了R0.1的圆角，避免长期使用后齿尖崩缺，最前端的平口区域留了0.2mm的平面度公差，用来弯折薄金属片的时候不会留下齿印，刃口部位做了58度的斜角研磨，刃口厚度留了0.3mm的余量，既保证剪切铁丝、铜线的锋利度，又不会因为刃口过薄在剪切硬钢丝的时候出现崩口。销轴位置做了沉孔铆接结构，铆接后销轴两端和钳头侧面齐平，不会出现突出的铆头刮蹭工件或者勾挂劳保手套的问题，铆接的过盈量控制在0.02mm，钳头开合的时候没有松旷的虚位，又不会因为过盈量太大导致开合卡滞，长期使用后销轴磨损的间隙可以通过二次铆接补偿，不用直接报废整把钳子。手柄部分的包覆层做了内嵌式的燕尾槽结构，和金属钳柄的燕尾凸台完全贴合，包覆层用的是软质PVC材质，表面做了防滑的凸点纹理，握持的时候手掌受力均匀，长时间使用不会磨手，手柄尾部做了圆弧过渡，没有尖锐的棱角，不小心脱手掉落的时候也不会砸伤地面或者工件。钳头的金属部分用的是高碳钢锻打成型，表面做了喷砂镀镍处理，不会因为车间里的切削液、油污导致生锈，刃口部位做了局部淬火处理，硬度达到HRC55-60，钳头其余部位保持HRC35-40的韧性，不会因为整体淬火太硬导致钳头受冲击力断裂。手柄的红色包覆层和银灰色钳头的配色做了高对比度处理，在杂乱的工具箱里能快速找到，不会和其他工具混在一起翻找半天。钳头的开合角度做了限位设计，最大张开角度控制在45度，握持的时候手指不用张得太开，符合普通人手的握持发力习惯，剪切的时候力臂比例经过测算，用很小的握力就能产生足够的剪切力，不会出现剪硬钢丝的时候手滑或者发力过猛导致手腕扭伤的问题。夹持面的齿纹和刃口的位置做了0.5mm的高度差，剪切的时候工件不会滑到夹持齿纹区域，避免齿纹被剪切力硌坏，钳头的侧面做了平面度处理，可以当作小锤子临时敲击小工件，不会因为侧面凹凸不平敲坏工件表面。
