悬臂梁受复合载荷挠度分析力学计算模型

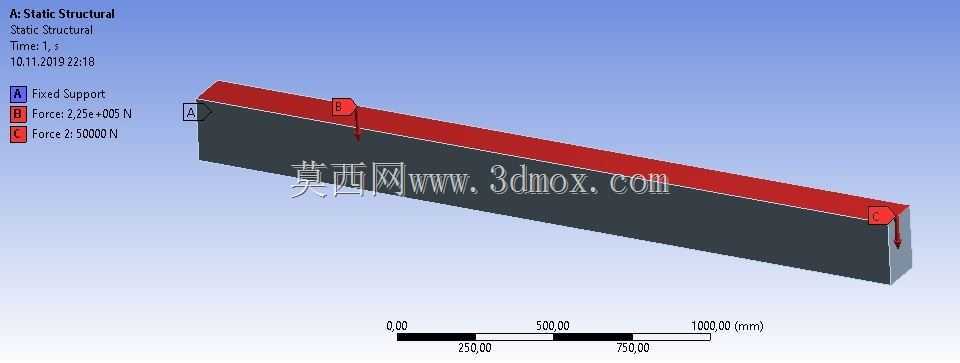

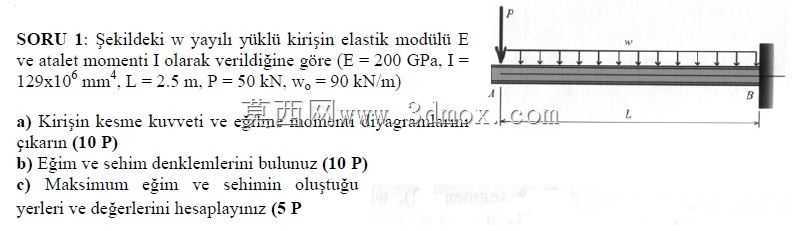

　　在工程结构设计领域，梁类构件的挠度与变形校核是结构强度验证环节的核心内容之一，这类悬臂受载梁的力学分析模型，广泛应用于建筑挑檐结构、机床悬臂支架、起重设备伸臂、工程机械作业臂等场景的前期力学验算环节，能够为结构截面选型、材料参数匹配提供量化的计算依据。实际工程场景中，悬臂类梁构件往往同时承受端部集中载荷与梁体均布载荷的复合作用，两种载荷产生的剪力、弯矩会在梁体不同截面位置叠加，若仅依靠单一载荷的经验公式计算，很容易出现局部应力超限、变形量超出许用值的问题，最终导致结构服役过程中出现刚度不足、振动超标甚至断裂失效的风险。该分析模型以一端固定约束的等截面直梁为研究对象，固定端设置在梁体单侧，约束位置同时限制横向位移、

　　轴向位移与转动自由度，完全匹配实际工程中悬臂构件的安装边界条件，梁体沿长度方向承受均匀分布的竖向载荷，自由端位置额外施加竖向集中载荷，完全还原了多数工程场景下悬臂梁的真实受载状态。从设计思路层面，这类力学分析模型的搭建首先需要明确梁体的约束边界，固定端的约束刚度直接影响最终的挠度计算结果，实际建模过程中需要避免将固定端简化为铰支带来的计算偏差，其次需要对载荷作用位置进行精准定位，均布载荷沿梁全长的分布均匀性、集中载荷的作用点与梁端面的重合度，都会影响剪力方程与弯矩方程的推导精度。模型对应的梁截面为矩形等截面形式，截面形心沿梁长方向保持同轴，不存在变截面带来的惯性矩突变问题，计算过程中可以直接采用等截面梁的挠曲线微分方程进行推导，

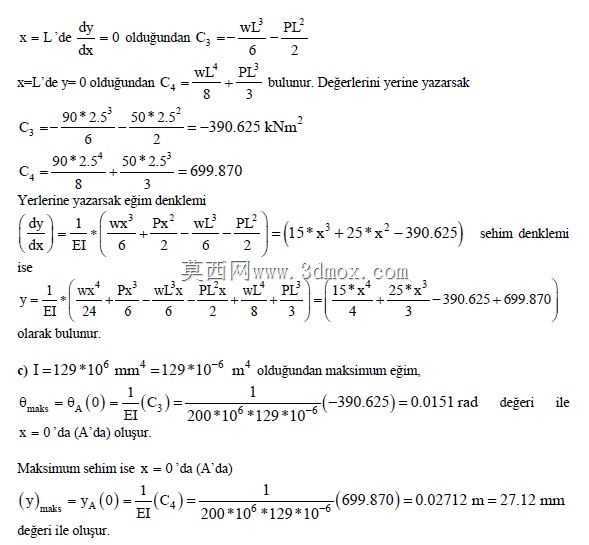

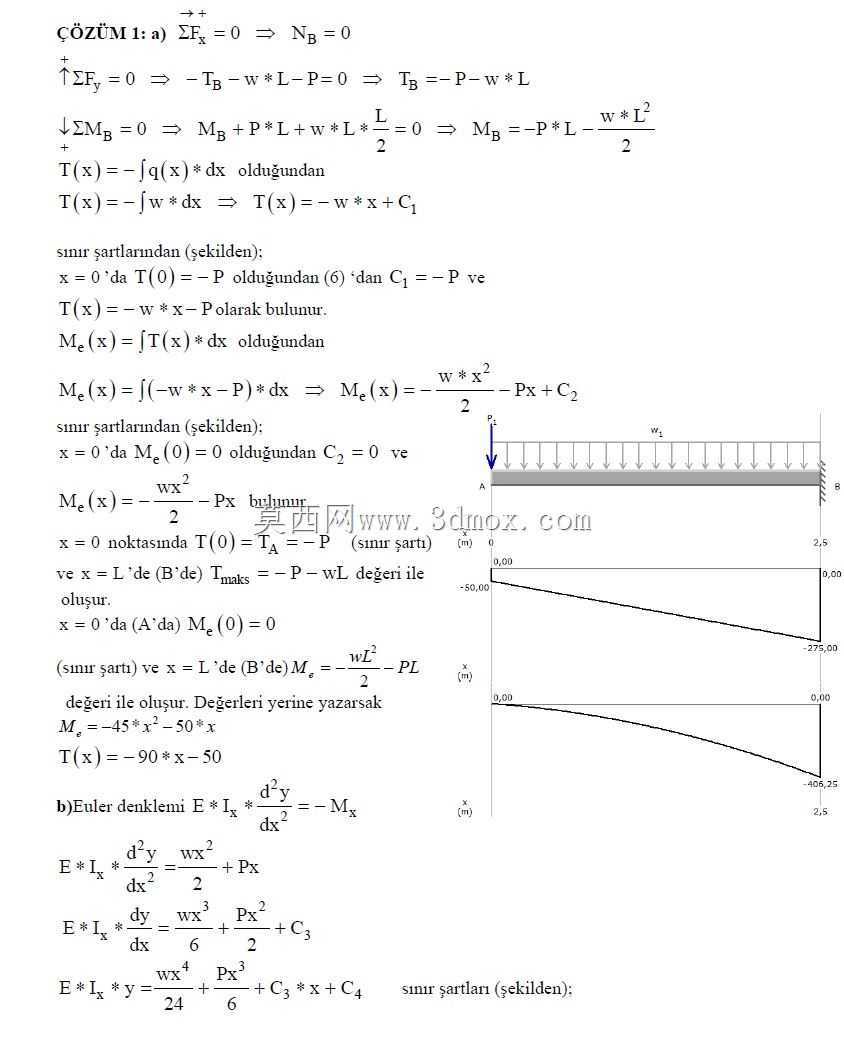

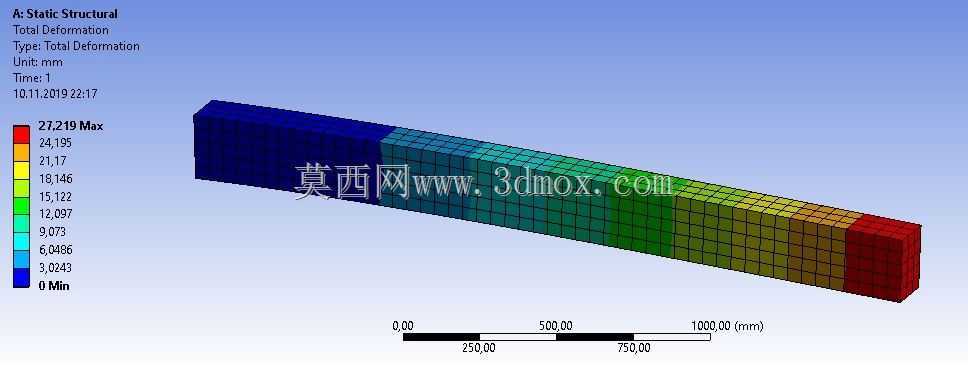

　　无需额外考虑截面变化带来的刚度修正。在功能特性上，该模型可完成三类核心力学计算：首先是梁体任意截面的剪力与弯矩值求解，通过分段建立平衡方程，可以精准定位剪力为零、弯矩取极值的截面位置，为结构强度校核提供危险截面的位置参考；其次是梁体转角与挠度方程的推导，通过对挠曲线微分方程进行积分，结合固定端的边界条件确定积分常数，即可得到沿梁长任意位置的转角与挠度表达式；最后是最大转角与最大挠度的位置及数值计算，由于复合载荷作用下悬臂梁的最大变形通常出现在自由端附近，通过方程求极值的方式可以精准定位最大变形的具体位置，验证变形量是否满足结构的许用刚度要求。实际工程应用中，这类分析模型的计算结果需要和许用挠度值进行比对，

　　比如机床悬臂支架的许用挠度通常要求不超过梁长的千分之一，起重设备伸臂的许用挠度可适当放宽但也需控制在梁长的五百分之一以内，通过模型计算得到的最大挠度值，可以反向指导梁截面的惯性矩选型，若计算变形量超出许用值，可通过增大截面高度、更换更高弹性模量材料、增加辅助支撑等方式调整结构参数，直到刚度与强度指标同时满足设计要求。建模过程中需要注意，材料弹性模量、截面惯性矩、梁体长度、载荷大小等参数的取值需要和实际工程工况保持一致，参数偏差会直接导致计算结果失真，比如均布载荷取值偏小会造成计算挠度低于实际变形量，给结构服役带来安全隐患。此外，该类分析模型的计算逻辑还可拓展应用于多跨连续梁、简支梁等其他梁型的变形验算，只需要对应调整约束边界条件与载荷分布形式，即可快速适配不同结构形式的力学计算需求，帮助结构设计人员在方案设计阶段快速完成结构刚度验证，减少后续物理样机测试的迭代次数，缩短产品研发周期。
