NACA0010翼型轴流涡轮叶轮结构设计

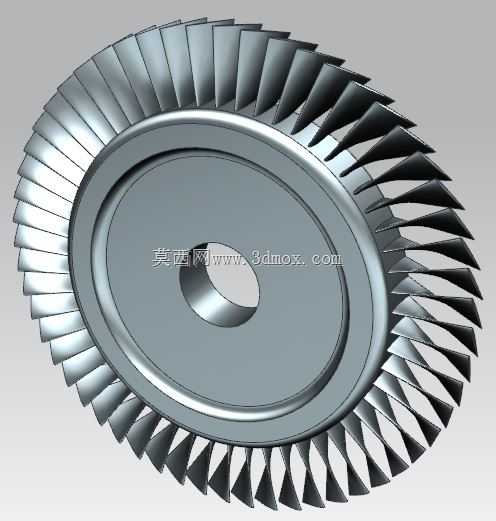

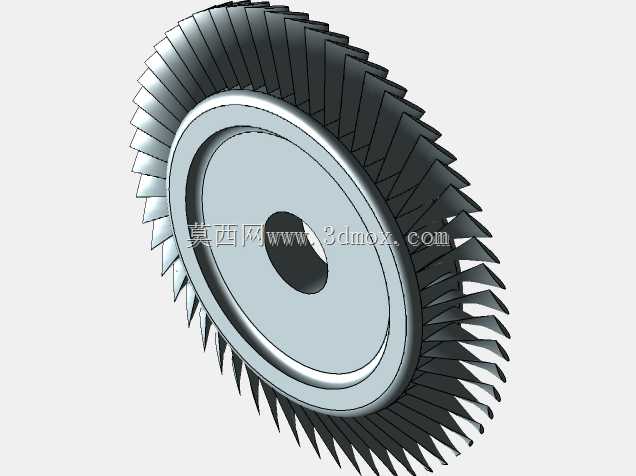

　　该叶轮属于轴流式透平核心转动件，整体由轮盘与周向均布叶片组成，中心设置安装孔，用于与主轴或定位轴段配合。叶片沿轮盘外缘连续排列，形成近似环形的气流或液流通道，流体沿轴向进入并在叶片间完成能量转换，适合小尺寸动力回收、实验教学、涡轮演示装置以及紧凑型流体机械方案验证。

　　从结构上看，轮盘承担叶片固定、扭矩传递和轴向定位作用，盘面厚度需要兼顾刚性与转动惯量。中心孔周边形成局部凸台，可提高配合区域的接触刚度，减少装配后偏心对旋转平衡的影响。叶片根部与轮盘平滑过渡，避免尖角造成应力集中；叶尖外缘构成叶轮最大回转边界，在装入壳体或导风装置时，需要预留均匀径向间隙，间隙过小容易因制造误差或热膨胀发生擦碰，过大则会增加叶尖泄漏，降低做功效率。

　　叶片型面采用NACA0010翼型剖面，这一翼型相对厚度约为百分之十，厚度分布对称，适合在需要稳定升阻特性、便于数控加工或快速成型验证的轴流涡轮中使用。设计时不能只把翼型按圆周阵列简单复制，还要结合安装角、弦长、叶高、进口气流角和出口旋流要求，对不同半径处的叶型进行扭转或姿态调整。靠近轮毂位置的线速度较低，叶片角通常更大；靠近叶尖位置线速度较高，型面角度需要相应变化，否则流道内容易出现局部分离，使叶轮在额定工况下产生额外噪声和效率损失。

　　实际建模中，应先确定轮毂比、外径、中心孔直径、叶片数和叶高，再建立单只叶片的基准曲面。翼型剖面可按多个径向截面布置，通过放样或曲面缝合形成连续叶身；叶片前缘应保持圆滑，后缘可根据加工条件保留合理厚度，避免理论零厚度导致制造困难。轮盘与叶片合并后，需要重点检查根部圆角、曲面连续性和实体可制造性。若用于机加工，叶片表面需考虑刀具可达性；若用于3D打印，则应关注支撑方向和薄壁区域变形。

　　安装边界方面，该模型的轴向尺寸由轮盘厚度、叶高和中心凸台高度共同决定，装配时需保证端面与轴线垂直。中心孔与轴之间可采用键连接、过盈配合或锁紧螺母定位，具体形式取决于传递扭矩和转速。周向叶片数量影响单叶载荷与流道堵塞程度，叶片过密会增大摩擦损失，过稀则可能使导流不足。选型或改型时，应把叶轮外径、轮毂直径、叶片安装角和流道宽度作为主要约束，并与壳体、喷嘴、导叶及轴承位置进行干涉检查。

　　这类轴流叶轮的价值不只在外观展示，更在于把翼型剖面、圆周阵列、旋转机械流道和结构安装关系整合为一个可分析的数字样机。对结构设计人员而言，它可用于验证叶片根部过渡、轮盘开孔和回转体平衡；对流体方案设计者而言，它可作为进一步开展网格划分、工况设定和性能预估的基础几何。
