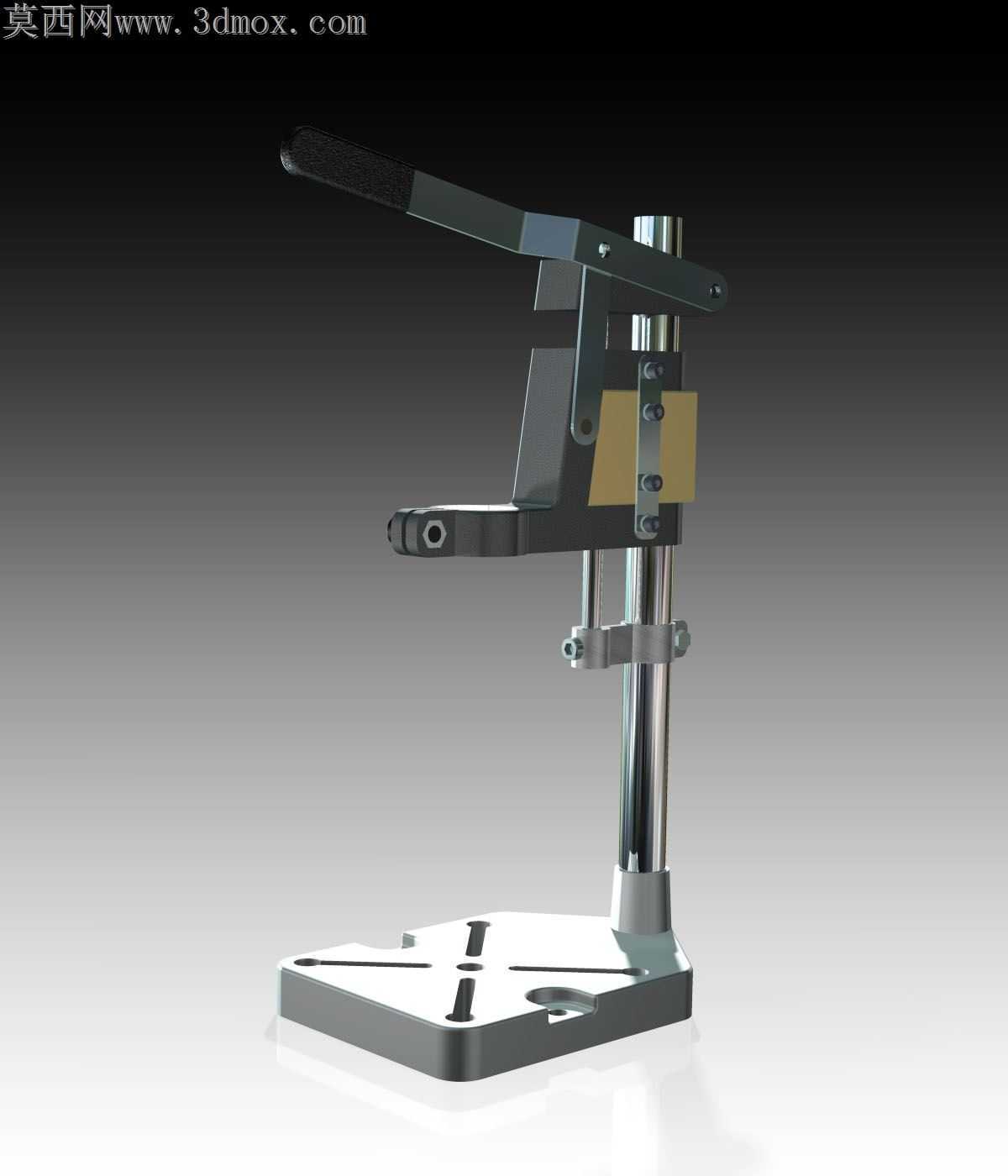

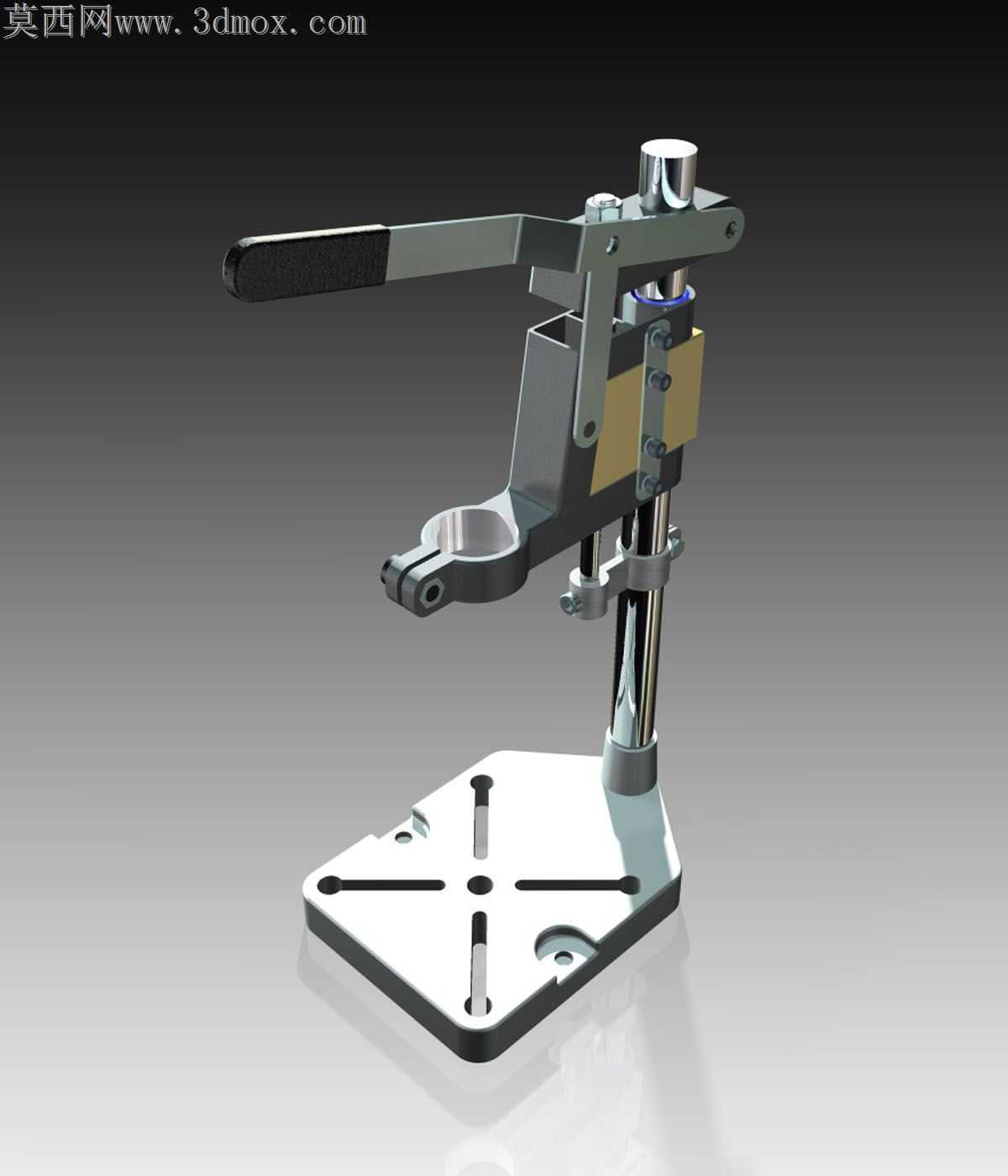

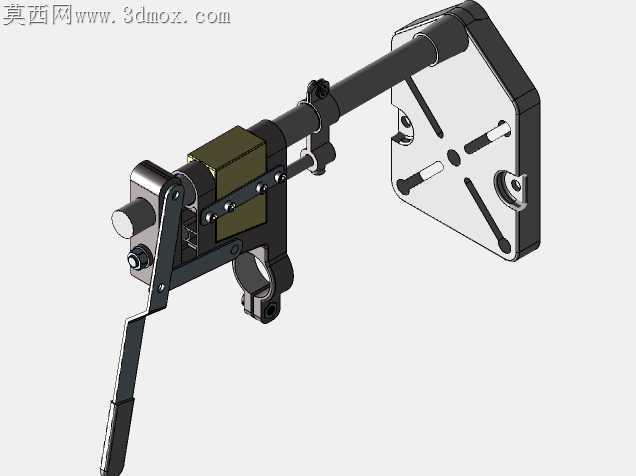

带线性轴承改进结构的手动钻床进给架

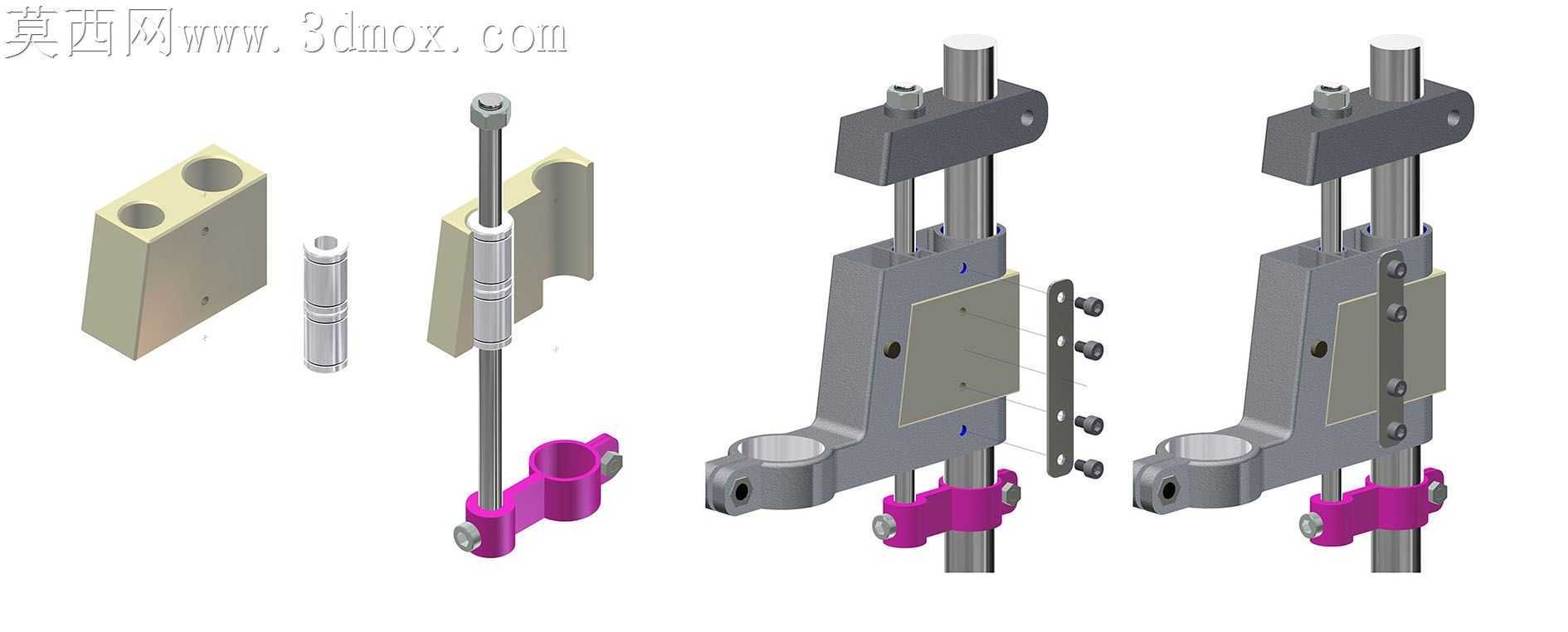

市面常见的手动钻床进给架长期存在进给卡滞、钻削抖动的顽疾，根源在于原结构仅靠光杆与安装板的间隙配合实现导向，没有专门的滑动承载元件，加工时受钻削轴向反力、侧向切削分力的共同作用，光杆表面很容易磨出拉伤沟槽，进给时手感发涩卡阻，钻出来的孔位偏斜、圆度超差，甚至会因为进给阻力突然变化导致钻头崩断。这套改进结构直接在导轨配合位置加装线性轴承，把原有的面接触滑动摩擦替换成滚动摩擦，摩擦阻力骤降的同时，轴承自带的预紧结构能消除光杆与安装板之间的径向间隙，哪怕是钻削硬度较高的钢材、施加较大进给压力时，安装板也不会出现偏摆晃量，钻尖定位精度能稳定保持在0.02mm以内。操作手柄的杠杆支点做了偏心距优化，握持端的力臂比原结构加长15%，同样的钻削压力下操作人员施加的握力更小，长时间批量钻孔作业也不容易出现手臂酸胀的疲劳感。安装基板上的加强筋做了非对称排布，对应钻削受力集中的靠近主轴侧加厚3mm，远离受力区的位置做了镂空减重，既保证基板受反力时的形变量控制在0.01mm以内，又不会让整体结构过于笨重，搬移调整位置时更省力。扳机式操作杆的握持位置包胶区域做了防滑纹理，表面粗糙度控制在Ra3.2，握持时不会因为手上沾了切削液出现打滑脱手的情况。线性轴承的安装座特意设计了可拆卸的防尘端盖，车间内的铁屑、切削液雾不会轻易进入轴承滚道，日常维护只需要定期掀开端盖补充润滑脂即可，不用频繁拆解更换轴承。进给行程的限位块做了可调式结构，松开锁紧螺丝就能沿着光杆轴向调整位置，适配不同长度的钻头、不同钻削深度的加工需求，不用每次靠操作人员手感控制进给深度，批量加工时的孔深一致性有了可靠保障。各个铰接转动的位置都加装了耐磨铜套，反复扳动操作手柄的过程中不会出现铰接孔磨大、旷量变大的问题，整套结构的实际使用寿命比原版市售产品提升三倍以上，完全能满足小型加工坊、维修站点的日常钻孔作业需求。
