模块化精密机用虎钳结构设计

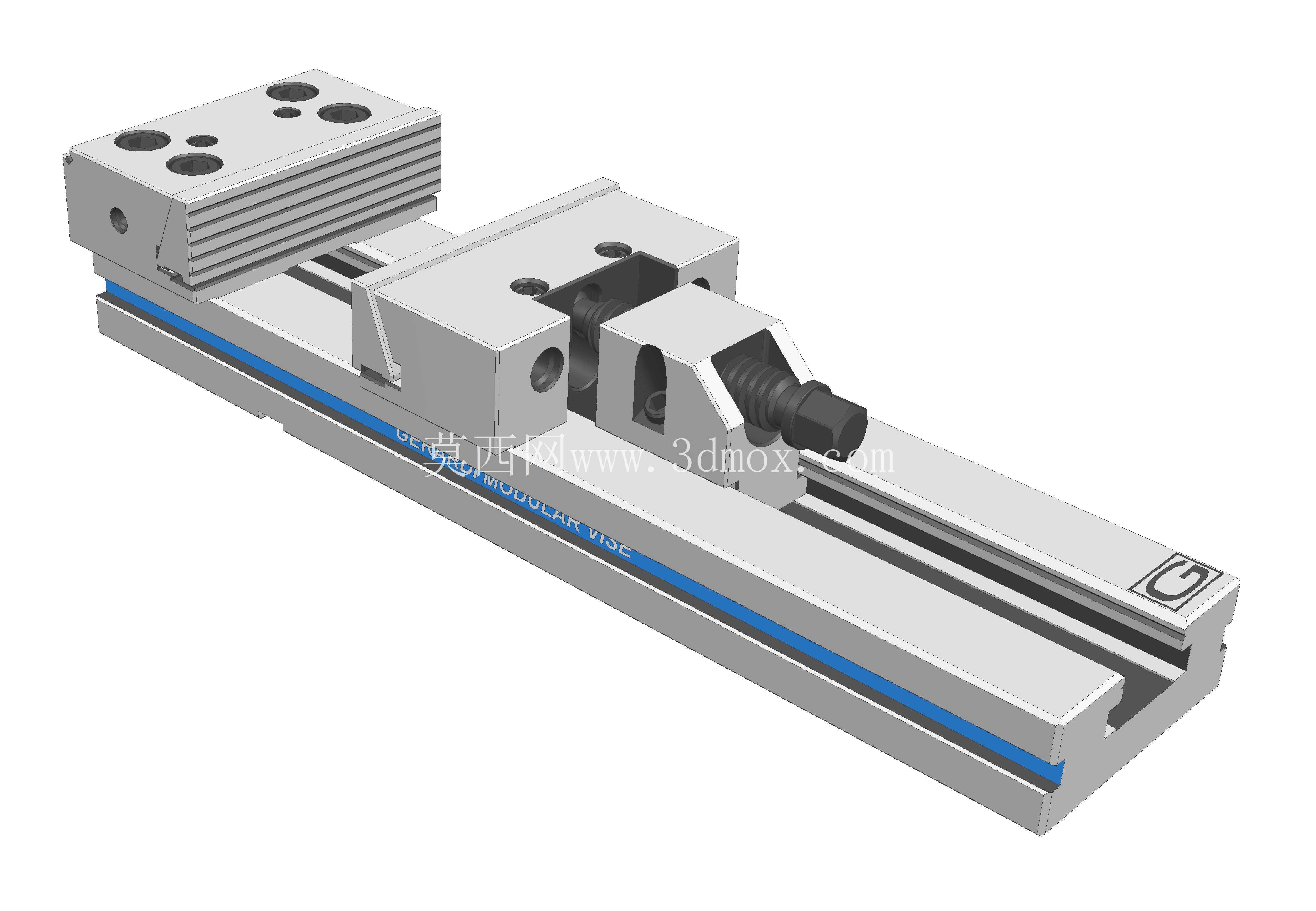

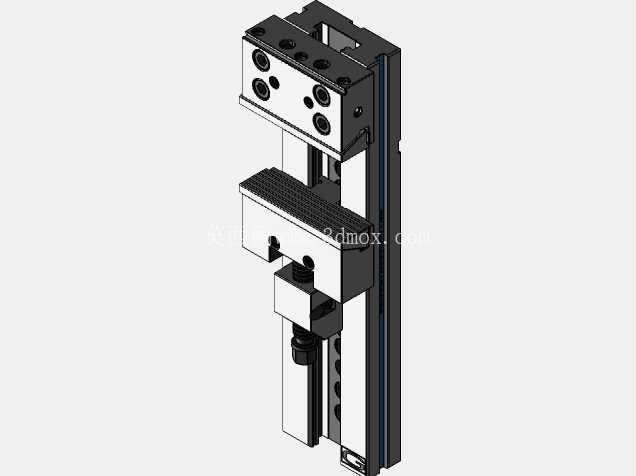

在数控加工、精密铣削、多工序批量装夹的生产场景中，机用虎钳作为机床工作台面最核心的通用工装夹具，其装夹刚性、行程适配性、重复定位精度直接决定了工件加工的形位公差与生产换型效率。这款模块化虎钳采用长行程导轨式基体设计，区别于传统固定开口的机用虎钳，其固定钳身与活动钳口沿一体化成型的导轨槽做直线进给，导轨面经过磨削加工保证平行度，可适配不同长度规格的工件装夹需求，从短块类毛坯到长条形型材都能实现稳定夹持。

从结构设计逻辑来看，该虎钳采用模块化组合思路，钳口组件可根据装夹需求快速更换，无论是平口钳口用于标准方块件装夹，还是定制型钳口适配异形工件，都能通过标准接口实现快速换装，无需拆卸整个虎钳基体，大幅缩短多品种小批量生产中的工装换型时间。夹紧机构采用内置式丝杠传动结构，丝杠隐藏在导轨基体内部，避免加工过程中切屑、切削液飞溅进入传动副造成卡滞或磨损，丝杠端部的施力部位采用标准方头设计，可配合扭矩扳手实现定扭矩夹紧，既能保证足够的夹紧力避免工件在铣削过程中移位，也能防止夹紧力过大造成薄壁工件变形。

基体两侧设计有标准的安装定位槽，可直接配合机床工作台的T型槽螺栓完成固定安装，安装基准面经过精磨处理，与导轨面的垂直度、平行度控制在微米级公差范围内，保证装夹后工件的基准与机床运动轴方向一致，减少装夹找正的辅助时间。钳身侧面带有刻度标识，可快速读取活动钳口的位置，粗调开口尺寸时无需反复测量，提升装夹效率。导轨基体上的蓝色标识条不仅起到视觉区分作用，也可作为行程限位的参考标记，防止活动钳口超出行程范围造成传动机构损坏。

固定钳身与活动钳口的夹持面设计有细密的齿纹结构，可增加与工件接触面的摩擦力，在重切削工况下也能保证工件不发生滑移，同时齿纹经过淬火处理，硬度达到工装夹具的耐磨要求，长期使用不会出现压痕或磨损，维持装夹精度。钳身顶部设计有多个标准螺纹孔与定位销孔，可用于安装定位挡块、辅助支撑等附件，扩展装夹功能，比如在加工长轴类零件时可加装辅助支撑块避免工件颤振，加工异形件时可加装定位块实现快速定位。

在实际加工应用中，这类模块化虎钳尤其适配加工中心的多工位装夹需求，可在同一台机床上并排安装多台同规格虎钳，一次装夹完成多个工件的加工，减少机床换刀与空行程时间，提升批量加工效率。相较于传统固定式虎钳，其长行程设计无需频繁更换不同开口规格的虎钳，单台虎钳即可覆盖从几十毫米到三百毫米长度范围内的工件装夹需求，减少车间工装的库存种类与管理成本。

从安装边界来看，虎钳的底部安装孔位间距符合通用机床工作台的T型槽标准间距，无需额外制作过渡连接板即可直接安装在大部分数控铣床、加工中心、精密磨床的工作台面上，钳身整体高度经过优化设计，在保证足够刚性的前提下控制总高，避免装夹后工件悬伸过高造成加工刚性不足，同时也适配机床的Z轴行程范围，不会出现刀具长度不足无法加工的情况。活动钳口的滑动配合面采用间隙可调结构，长期使用出现磨损后可通过调整镶条间隙来恢复导轨的运动精度，延长虎钳的整体使用寿命，降低工装维护成本。夹紧丝杠采用梯形螺纹传动，具备自锁特性，夹紧后不会因为切削振动出现松脱现象，保证加工过程的安全性与稳定性，无需额外加装锁紧机构即可满足重切削工况的装夹要求。
