NM50-200柴油机驱动消防泵站成套设备

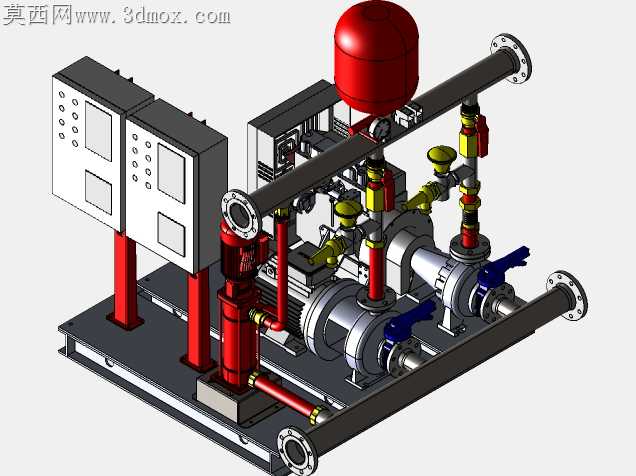

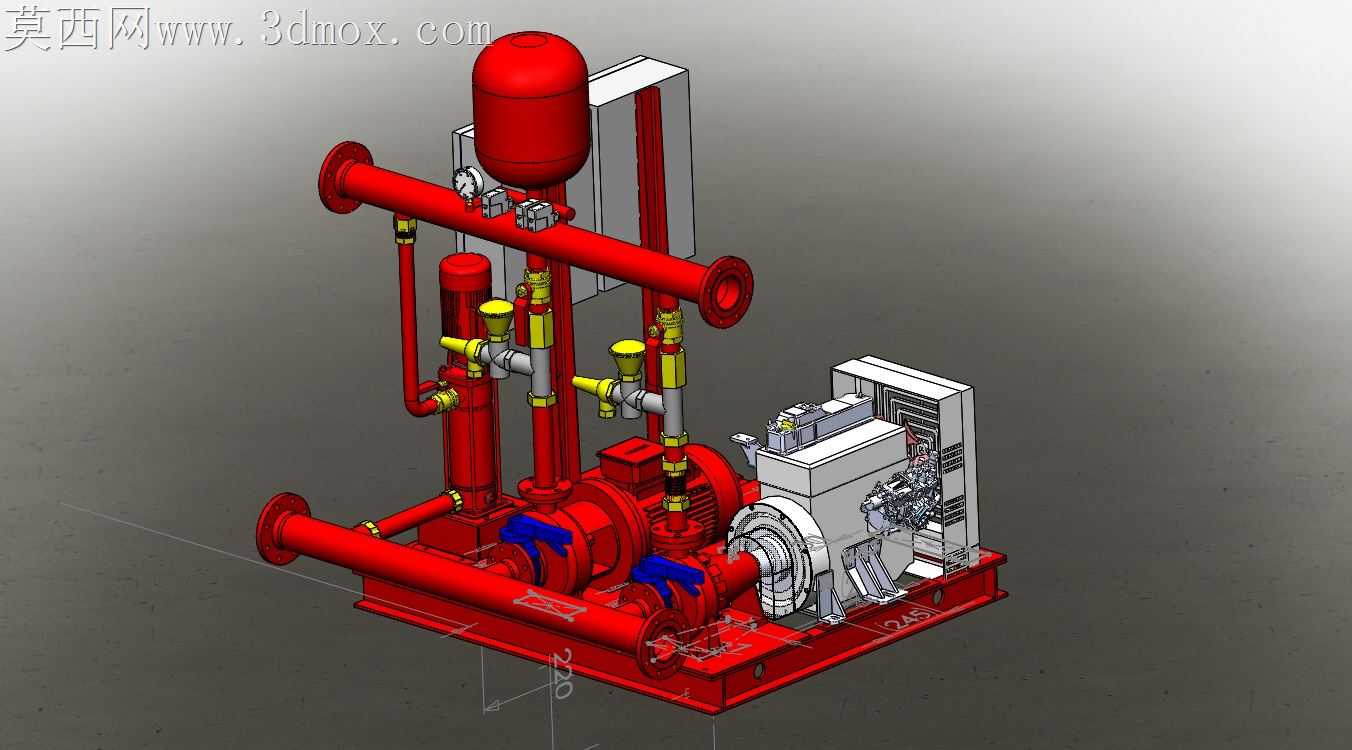

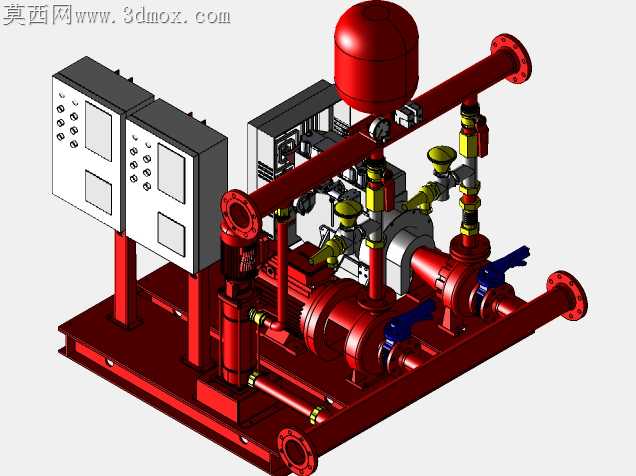

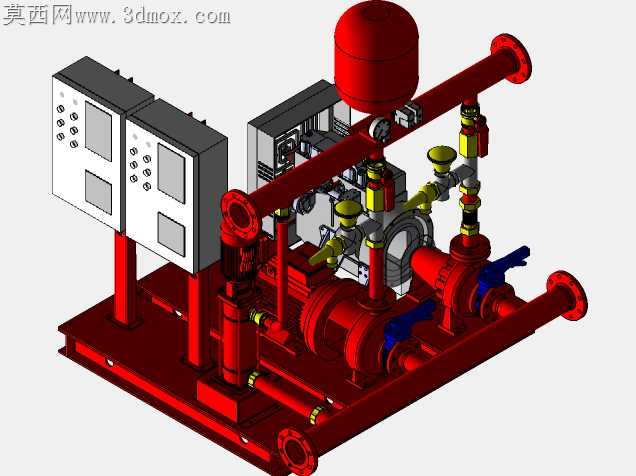

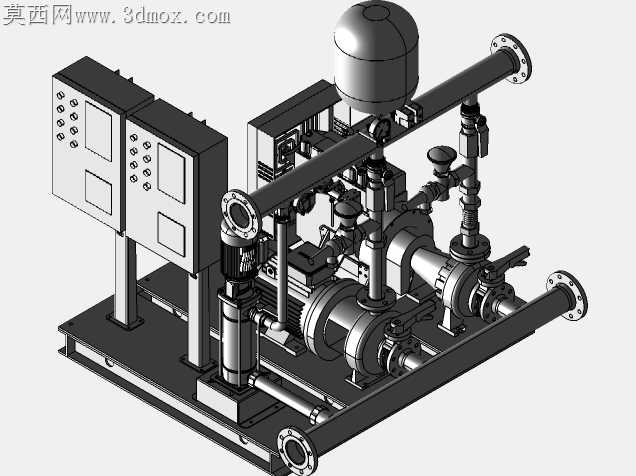

消防供水设备的现场安装常出现管路错位、泵组同轴度偏差超差的问题，这套双动力消防泵站在结构设计阶段就针对这类加工装配痛点做了针对性优化。底座采用一体化焊接型材框架，所有泵体、柴油机、稳压罐的安装定位面在焊后统一做铣削精加工，避免分体式底座拼接带来的平面度误差，安装面预留0.2mm的调整垫片间隙，可抵消现场基础沉降带来的轴系偏移。进出水主管道采用法兰对接结构，法兰端面的密封槽尺寸严格匹配消防管路的密封垫片标准，管路上的压力表、止回阀、泄压阀接口位置都做了抬升处理，避开管路底部的积液区，防止冬季存冰冻裂阀件。红色稳压罐的支撑脚做了三角加强筋结构，罐底与主管道的连接采用柔性短管过渡，抵消泵组运行时的振动传导，避免长期振动导致焊缝开裂。泵体与柴油机的联轴器位置预留了足够的拆装空间，不用拆解主管道就能完成联轴器弹性块的更换，日常维护时不需要挪动重型主机部件。管路上的黄色手柄阀门都做了操作角度限位，手柄全开全关的位置刚好避开周边管路，不会出现操作时手柄卡滞碰擦的问题。泵体进出口的变径管采用偏心异径结构，上平安装的方式能避免管路顶部积气，防止泵组启动时出现气缚现象。整套设备的所有外露管路都做了圆弧倒角处理，没有尖锐的焊渣凸起，安装调试时不会划伤操作人员。电气控制箱固定在柴油机侧方的支架上，支架与底座之间加了橡胶减震垫，削弱泵组振动对电气元件的影响，控制箱的走线全部沿底座内侧的线槽排布，没有明线外露，避免现场施工时碰损线缆。底座上预留了叉车孔和吊装吊耳，吊耳的位置经过重心核算，吊装时整套设备能保持水平，不会出现侧倾磕碰管路的情况。管路上的旁通管路做了斜向排布，没有直角弯头带来的流阻损失，泄压阀的出口引回底座附近的集液槽，超压泄放的水不会喷溅到周边电气部件。
