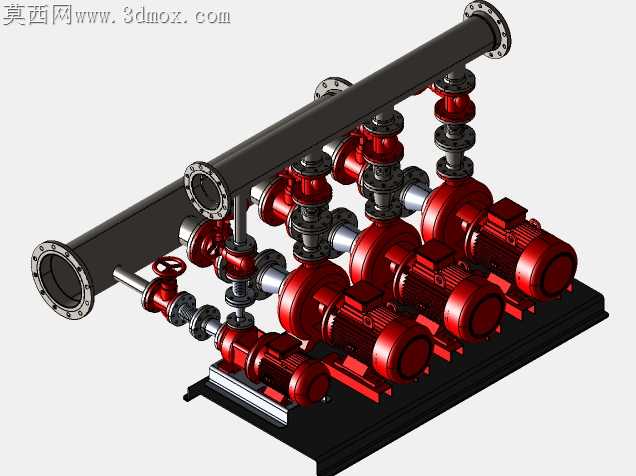

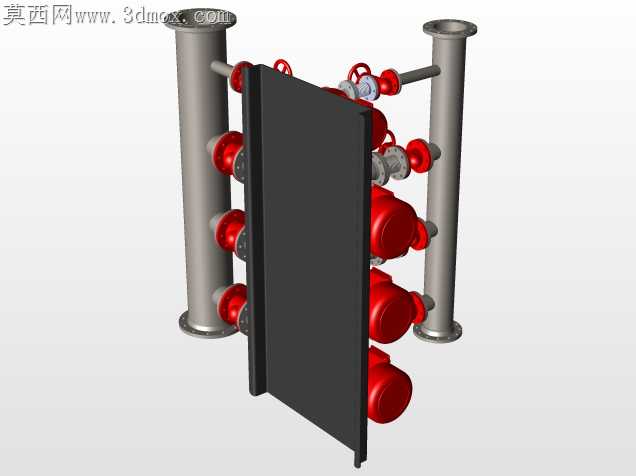

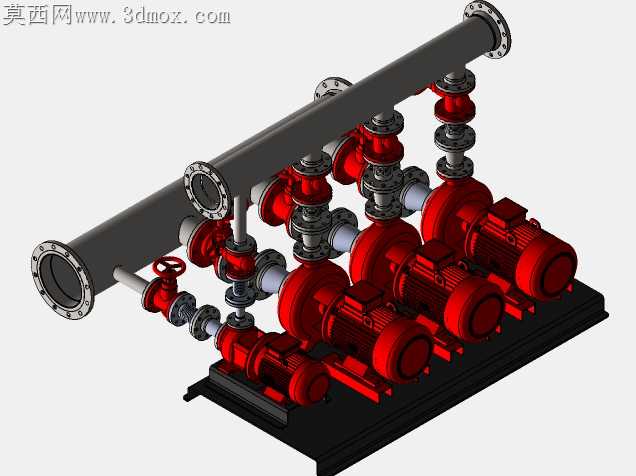

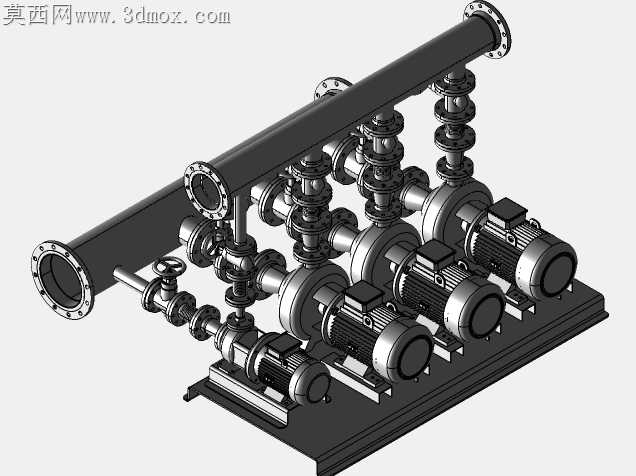

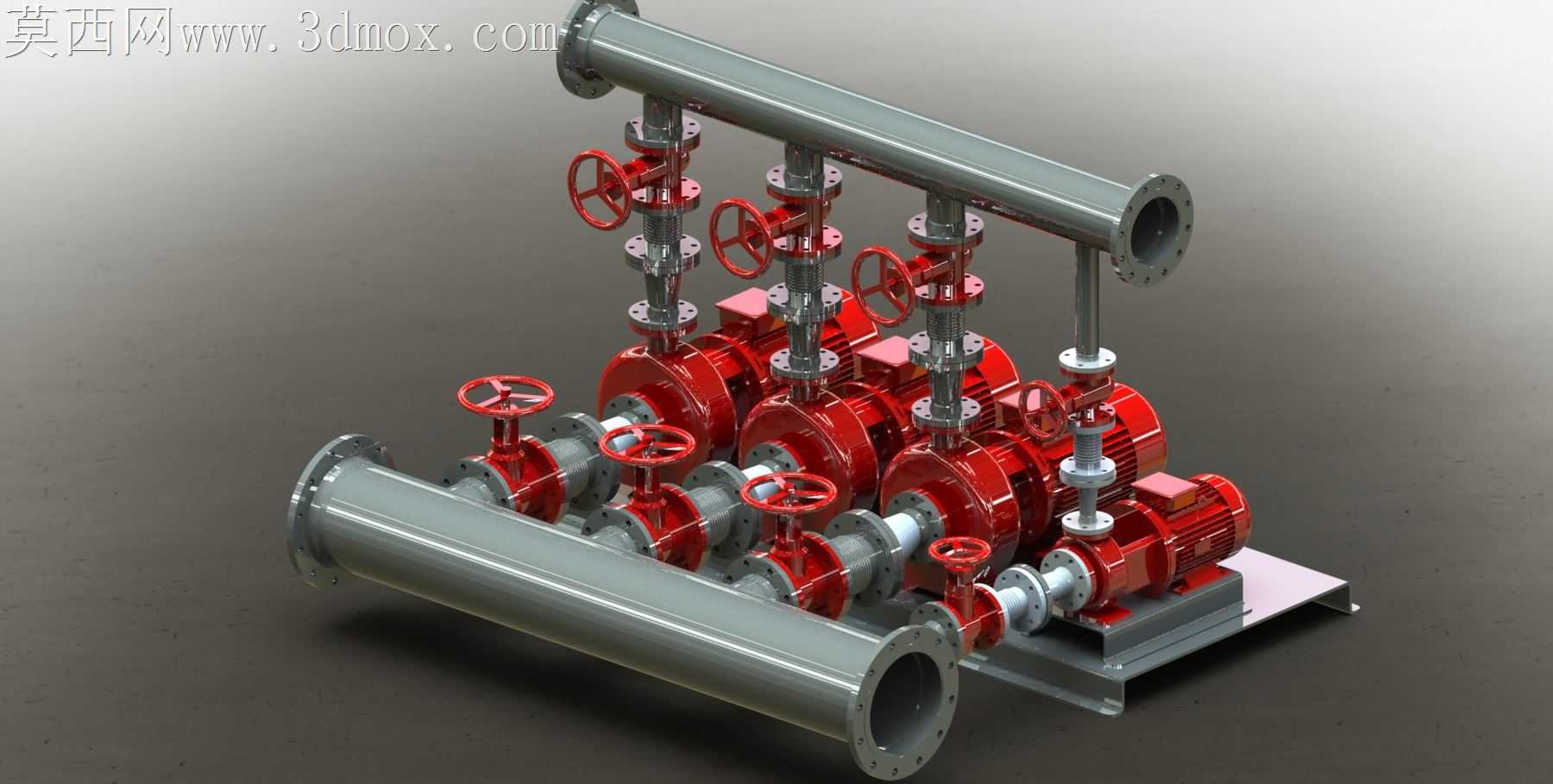

多泵并联离心式供水泵站成套结构

现场并联泵组最常出现的问题，是进出口管路应力不均导致的泵轴偏移，长期运行会让机械密封磨损速度远超设计值，这套结构在设计时就把管路同轴度偏差控制放在了首位。进出口汇管采用等径直管段搭配对称支管布局，每台泵的进出口接管长度、弯头角度完全一致，避免不同支路流阻差异造成的偏流，运行时不会出现某台泵负载过高、其余泵气蚀的问题。泵脚与底座之间预留了调整垫片的安装空间，现场安装时不需要额外切割底座钢板，就能逐台调整泵轴与电机轴的对中精度，连联轴器处的百分表架设位置都提前留足了操作空间，不用拆改周边管路就能完成对中校验。每台泵进出口的闸阀手轮高度统一错开排布，相邻手轮的操作间隙留足了120mm，戴防滑手套操作时不会磕碰相邻阀门，日常切换泵组、检修单台设备时，不需要关停整套系统就能关闭对应支路阀门。汇管末端的法兰连接面做了加厚处理，对接外部管网时，法兰螺栓的拧紧力矩不会传递到泵体接口，避免泵壳受额外应力产生裂纹。底座采用一体化焊接框架，泵组安装位置的底板铣出了定位止口，现场组装时不需要反复测量定位，把泵体吊入止口就能保证横向位置精度，减少现场安装的校准工作量。管路支架的位置避开了泵体的受力点，所有管路重量都由框架承担，不会把管路重量压在泵的进出口法兰上，从根源上避免法兰密封面长期受压渗漏的问题。支路管上的压力表接口朝向统一朝外，巡检时站在通道一侧就能读完所有表计数值，不用绕到设备后侧查看。连底座上的地脚螺栓孔都做了长圆孔设计，现场基础浇筑存在小范围偏差时，不用重新扩孔就能完成设备固定，适配不同施工现场的基础误差。
