离心泵内部流场压力分布CFD仿真分析

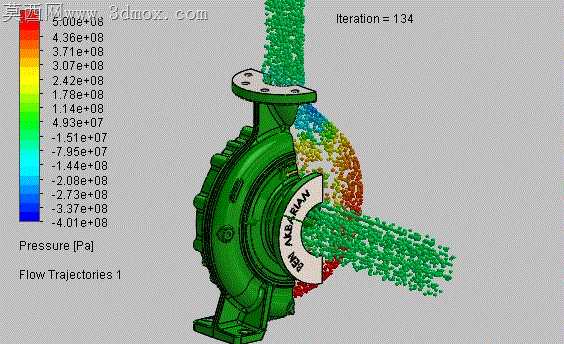

现场运行的离心泵常出现出口压力波动、叶轮局部气蚀、蜗壳流道冲刷磨损等问题，根源多是内部流场的压力梯度分布不合理，仅凭经验修改叶轮叶片角度、蜗壳隔舌间隙，往往要经过多轮样机试制才能摸到优化方向，成本高且周期长。这款仿真模型直接把泵腔内部的压力场做了可视化呈现，从入口到叶轮外缘再到蜗壳出口的压力变化用色阶清晰标注，能直观看到叶片前缘的低压区范围，刚好对应实际运行中容易发生气蚀的位置，之前改款时把叶片进口边往叶轮入口方向延伸3mm，就是靠这类仿真数据预判低压区偏移，避免了样机试制后才发现气蚀余量不足的问题。流道内的粒子轨迹能直接暴露流动死区，蜗壳隔舌位置的粒子反弹轨迹如果过于密集，说明隔舌角度和叶轮出口的液流角不匹配，运行时会产生明显的流动噪声和水力损失，调整隔舌的圆角半径和安放角时，不用反复打样测试，盯着粒子轨迹的顺畅度就能快速锁定合理参数范围。泵体进出口法兰的位置和流道的衔接处，仿真里能看到局部压力突升的区域，这部分在铸造时要预留足够的壁厚余量，不然长期受高压水流冲刷容易出现壳体渗漏，之前有批次同类型泵就是没注意到法兰衔接处的压力集中，运行半年后出现了微裂纹渗漏。叶轮和泵腔之间的间隙大小，直接影响容积效率，间隙太小容易出现叶轮和泵体的摩擦剐蹭，间隙太大又会让高压区的液体回流到低压区，拉低泵的整体效率，仿真里可以直观看到间隙处的回流粒子轨迹，调整间隙值的时候能同步观察回流占比和摩擦风险的平衡，不用在装配时反复修配叶轮前盖板的间隙。这类仿真结果还能直接给铸造工艺做参考，流道表面的粗糙度要求可以对应压力梯度做差异化设定，高压冲刷区的流道表面做精整处理，低压低速区适当放宽粗糙度要求，在控制加工成本的同时保证泵的运行效率和使用寿命。
